Μοντέλο: | BP93420D-II | Πεδίο: | 0-10kpa~2Mpa |
---|---|---|---|
Δύναμη: | 5VDC/24VDC | Αποδόσεις: | 0.5-4.5V 4-20mA RS485 και ούτω καθεξής |
Υλικό: | Ατσάλι ατσάλι | Δήμος: | Άντρας και θηλυκό G1/4 κλπ. |
Τύπος πίεσης: | Διαφορετική Πίεση | Τάξη προστασίας: | Διάκριση IP65 |
Θερμοκρασία λειτουργίας: | 0-60°C | Συνδετήρας: | Μεγάλο DIN ή OEM |

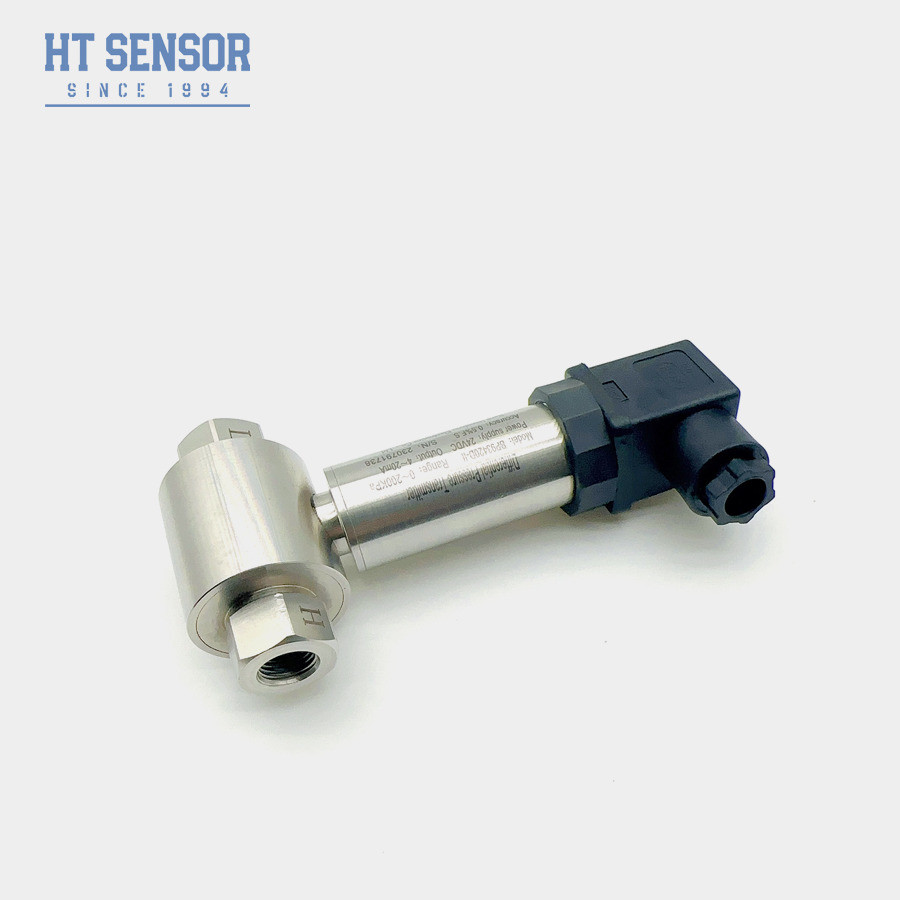

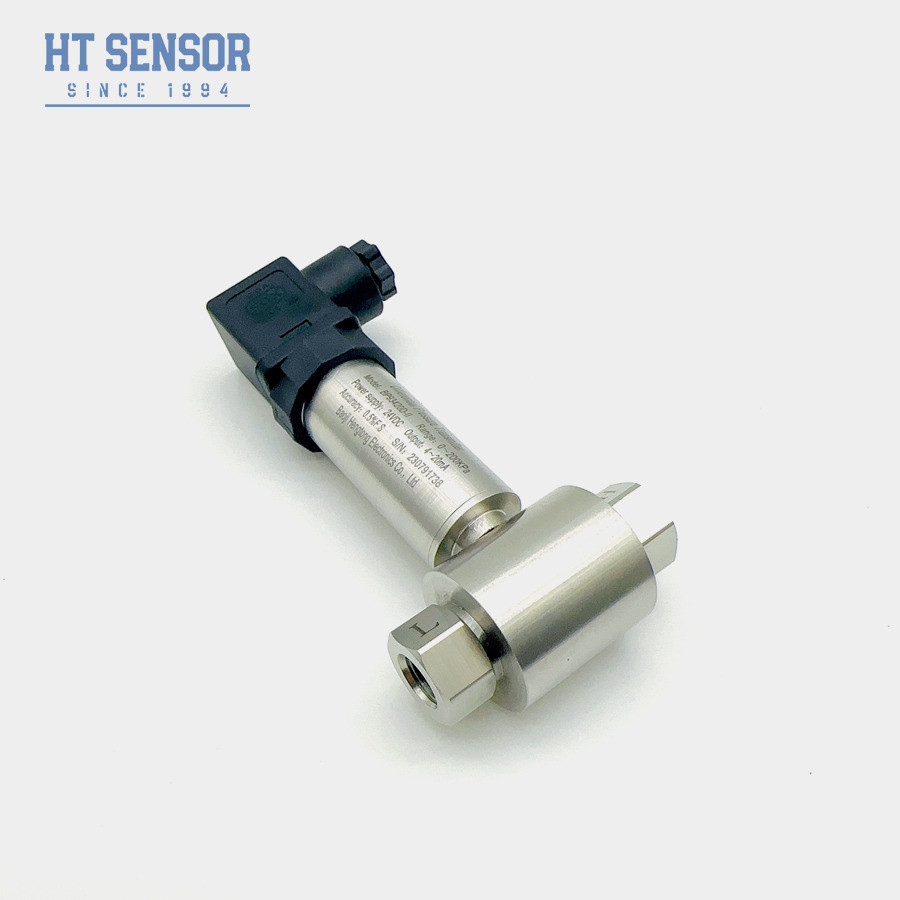

BP93420D-II Διαφορετικός αισθητήρας μεταφοράς πίεσης για τη διαφορετική πίεση σε υγρό
BP93420DIIDδιαφορετικόΠανασφάλειαΜεταδότης
Εισαγωγή μεταδότης διαφορικής πίεσης:
Ο αισθητήρας διαφορικής πίεσης BP93420DII είναι μια συσκευή αισθητήρα που χρησιμοποιείται για τη μέτρηση της διαφορικής πίεσης σε ένα υγρό.Μπορεί να μετρήσει τη διαφορά πίεσης μεταξύ δύο διαφορετικών σημείων και συχνά χρησιμοποιείται για την παρακολούθηση του επιπέδου σε αγωγόΟι αισθητήρες διαφορικής πίεσης χρησιμοποιούνται ευρέως σε βιομηχανικά συστήματα ελέγχου, συστήματα HVAC και εφαρμογές μέτρησης επιπέδου υγρού.
Συνολικά, οι αισθητήρες διαφορικής πίεσης είναι απαραίτητοι σε ένα ευρύ φάσμα βιομηχανικών και εμπορικών εφαρμογών, παρέχοντας κρίσιμα δεδομένα για τον έλεγχο της ροής υγρών, τη διατήρηση της ποιότητας του αέρα,και διαχείριση των επιπέδων υγρώνΗ ευελιξία και η αξιοπιστία τους τα καθιστούν απαραίτητα συστατικά σε πολλά συστήματα όπου πρέπει να μετρούνται και να παρακολουθούνται ακριβείς διαφορές πίεσης.
Χαρακτηριστικά του προϊόντοςμε μεταδότης διαφορικής πίεσης:
Εφαρμογέςμε μεταδότης διαφορικής πίεσης:
Παραμέτρους απόδοσηςμε μεταδότης διαφορικής πίεσης | |
---|---|
Πεδίο μέτρησης | 0-10KPa......~2MPa |
Τύπος πίεσης | Διαφορετική Πίεση |
Μονόπλευρη υπερφόρτωση | ≤3 φορές το ονομαστικό εύρος |
Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
Ακριβότητα @ 25°C | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
Επαναληψιμότητα | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
Υστερέση | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
Μακροπρόθεσμη σταθερότητα | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
Αλλαγή θερμοκρασίας μηδέν | ±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
Τεχνολογική μετατόπιση | ±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
Θέρμανση αντιστάθμισης | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
Θερμοκρασία λειτουργίας | -30°C~80°C |
Θέρμανση αποθήκευσης | -40°C~100°C |
Δονήσεις | 10g,55Hz ∙ 2kHz |
Υλικό στέγασης | 304, 316L |
Υλικό διαφράγματος | 316L |
Αντίσταση μόνωσης | 100MΩ 100VDC |
Κατηγορία ανθεκτικότητας σε έκρηξη | Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
Αξιολόγηση προστασίας | Διάκριση IP65 |
Βάρος | ~ 0,45 kg |
Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
---|---|---|
4·20mA | 1230VDC | 2/3/4 καλώδιο |
010/20mA |
3 καλώδια |
|
0/1 ∆5V | ||
0.5·4.5V | 5VDC |
Συμβουλές παραγγελίαςμε μεταδότης διαφορικής πίεσης |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο μέτρησης είναι συμβατό με τα μέρη που έρχονται σε επαφή με το προϊόν.
2Για την εξασφάλιση της αξιόπιστης λειτουργίας, συνιστάται η εγκατάσταση τριών βαλβίδων μεταξύ του σημείου μέτρησης και του πομπού,διασφάλιση της αργής και ομοιόμορφης εφαρμογής πίεσης στους θαλάμους θετικής και αρνητικής πίεσης του πομπού.
3Κατά τη διάρκεια της εγκατάστασης, συνιστάται η οριζόντια τοποθέτηση των διεπαφών πίεσης και στα δύο άκρα, ώστε να ελαχιστοποιείται η επίδραση της θέσης εγκατάστασης στο προϊόν.
4Για ειδικές ανάγκες όπως ισχυρές δονήσεις, δύναμη άμεσης πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές παρεμβολές ή παρεμβολές ραδιοσυχνοτήτων,Παρακαλώ ενημερώστε την εταιρεία μας και προσδιορίστε αυτές τις απαιτήσεις στην παραγγελία
Οδηγός παραγγελίαςμε μεταδότης διαφορικής πίεσης | ||||||||
BP93420XX | Μεταδότης πίεσης | |||||||
Κωδικός | Σχέδιο κατασκευής | |||||||
ΔΙΙ | Διαφορετικός μεταβιβαστής πίεσης | |||||||
Πεδίο μέτρησης | 0-10KPa......~2MPa | |||||||
Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
Δ1 | 24VDC | |||||||
D2 | 5VDC | |||||||
Δ3 | Άλλα | |||||||
Κωδικός | Σήμα εξόδου | |||||||
S1 | 4·20mADC | S5 | 020mADC | |||||
S2 | 1 ′5VDC | S6 | 0·10VDC | |||||
S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
S4 | 010mADC | |||||||
Κωδικός | Σύνδεση πίεσης | |||||||
J1 | M20 × 1,5 αρσενικό | |||||||
J2 | G1/2 Άντρας | |||||||
Ε3 | G1/4 Άντρας | |||||||
J4 | 1/2 NPT αρσενικό | |||||||
J5 | Άλλα | |||||||
Κωδικός | Ηλεκτρική σύνδεση | |||||||
Β1 | Χίρσμαν | |||||||
Β2 | PG7 Σφραγίδα | |||||||
Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
Β4 | Άλλα | |||||||
Κωδικός | Τύπος πίεσης | |||||||
D | Διαφορετική Πίεση |
