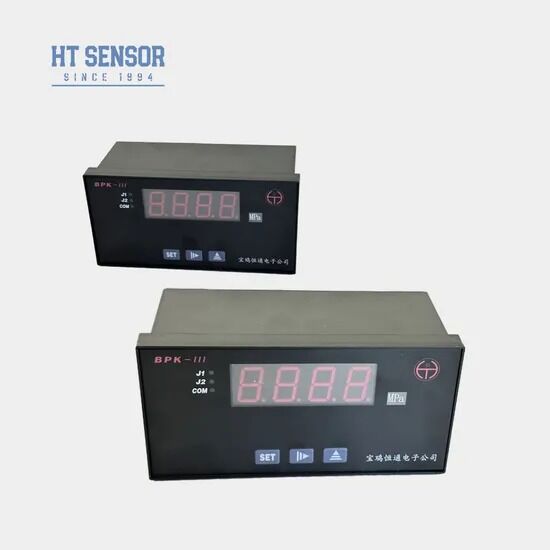

BPK-III Πολλαπλός τύπος δείκτη ένταξης πίεσης μετρητή θερμοκρασίας μετρητή διακόπτη
BPK-III Πολλαπλός τύπος δείκτη έντασης πίεσης δείκτη θερμοκρασίας

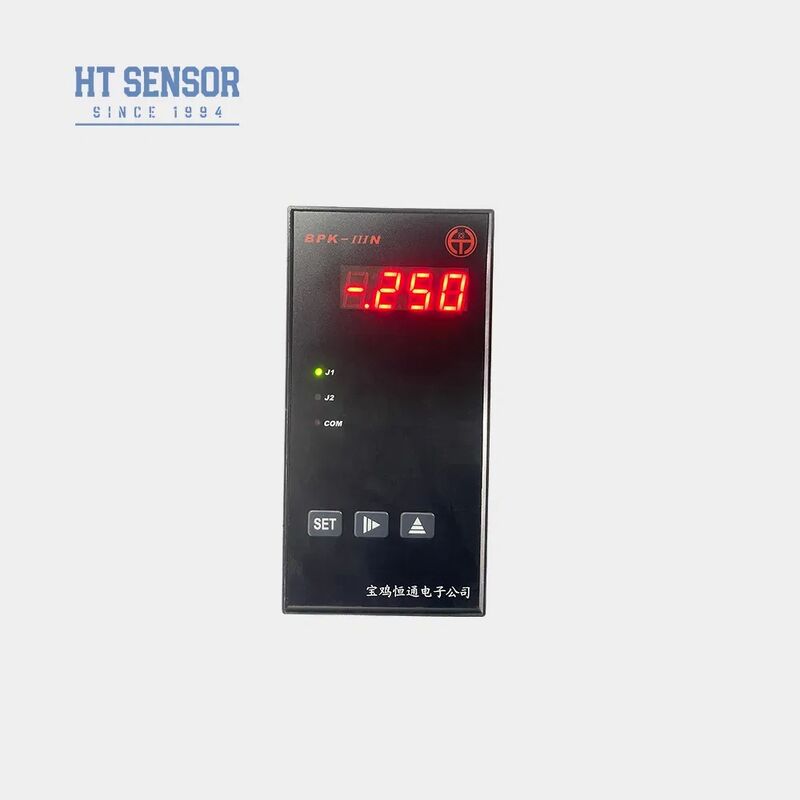

Δοκιμαστή πίεσης BPK-IIIN
Επισκόπηση του προϊόντος
Οι ελεγκτές της σειράς BPK-IIIN διαθέτουν λειτουργίες εμφάνισης, ελέγχου και μετάδοσης και έχουν εφαρμοστεί ευρέως σε διάφορες εφαρμογές αυτόματου ελέγχου.
Βασικά χαρακτηριστικά
- Διατίθενται πολλαπλές επιλογές RTD, θερμοσύνδεσης ή τυποποιημένου σήματος εισόδου
- Κλιματισμός εύρους οθόνης για μη γραμμικά σήματα και δυνατότητα ρύθμισης για γραμμικά σήματα
- Απομονωμένη έξοδος μετάδοσης με ανάλυση 12 bit και ρυθμιζόμενο εύρος
- Δύο εξόδους ρελέ διαμορφώσιμες για τύπους δράσης συναγερμού υψηλή/χαμηλή, υψηλή/υψηλή-υψηλή ή χαμηλή/χαμηλή-χαμηλή
Τεχνικές προδιαγραφές
Ενέργεια & Περιβάλλον
- Η τάση τροφοδοσίας: 220VAC / 24VDC (± 10%)
- Θερμοκρασία περιβάλλοντος: 0~50°C
- Σχετική υγρασία: ≤85% μη διαβρωτικό αέριο περιβάλλον
Παράμετροι σήματος εισόδου
| Κωδικός σήματος εισόδου |
Εισερχόμενο σήμα |
Πεδίο προβολής |
Απόφαση |
Ακριβότητα |
Αντίσταση εισόδου |
| 00 | T TC | 0~400°C | 1°C | 00,2% | 100 χιλιάρικα. |
| 01 | R ΤC | 0~1600°C | 1°C | 00,2% | 100 χιλιάρικα. |
| 02 | J TC | 0~1200°C | 1°C | 00,2% | 100 χιλιάρικα. |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 00,2% | 100 χιλιάρικα. |
| 04 | Β ΤC | 350-1800°C | 1°C | 00,2% | 100 χιλιάρικα. |
| 05 | S ΤC | 0~1600°C | 1°C | 00,2% | 100 χιλιάρικα. |
| 06 | K TC | 0~1300°C | 1°C | 00,2% | 100 χιλιάρικα. |
| 07 | Ε ΤC | 0~900°C | 1°C | 00,2% | 100 χιλιάρικα. |
| 08 | ΕΤΠ Pt100 | -200 ~ 600,0 °C | 0.1°C | 00,2% | (0,2mA) |
| 09 | Cu50 RTD | -50,0 έως 150,0°C | 0.1°C | 00,2% | (0,2mA) |
| 10 | 0~375Ω πίεση από απόσταση | Το χαμηλό και το υψηλό όριο εμβέλειας μπορεί να οριστεί από το -1999 έως το 9999 | Το πεδίο οθόνης είναι συνεχές από -1999 έως 9999 χρησιμοποιώντας δείγμα 16bit A/D | 00,2% | (0,2mA) |
| 11 | Διαχωριστής ρεύματος 0~75mV | | 00,1% | 100 χιλιάρικα. |
| 12 | 0 ~ 30mV | | 00,1% | 100 χιλιάρικα. |
| 13 | Τυπικό σήμα 0 ~ 5V | | 00,1% | 100 χιλιάρικα. |
| 14 | Σημαντικό σήμα 1 ~ 5V | | 00,1% | 100 χιλιάρικα. |
| 15 | 0 ~ 10V τυπικό σήμα | | 00,1% | 100 χιλιάρικα. |
| 16 | 0~10 mA τυπικό σήμα | | 00,1% | 20Ω |
| 17 | 0~20 mA τυπικό σήμα | | 00,1% | 20Ω |
| 18 | Τυπικό σήμα 4~20 mA | | 00,1% | 20Ω |
Παράμετροι εξόδου αναλογικού ρεύματος
| Διαβίβαση σήματος εξόδου |
Τρέχουσα έξοδος |
Πεδίο διαβίβασης |
Απομονωμένη τάση |
Μέγιστη ανάλυση |
Ακριβότητα |
Δυνατότητα φόρτωσης |
Δυναμική τάση ανοικτού κυκλώματος |
| 00 | 4 ~ 20 mA | Διαβίβαση δεδομένων εντός του πεδίου εφαρμογής με τυπικό σήμα ρεύματος | 1500V | 12bit | 00,3% | ≤ 500Ω | 15V |
| 01 | 0 ~ 20mA | | | | | |
Το προϊόν αυτό κατασκευάζεται με σήματα ρεύματος εξόδου είτε 4~20 mA είτε 0~20 mA.Η προσαρμογή είναι διαθέσιμη από τον κατασκευαστή ή μπορεί να επιτευχθεί συνδέοντας με αντίσταση 250 ή 500 Ωμ για 1 ~ 5V, 0 ~ 5V ή 0 ~ 10V τάσης εξόδου (Σημείωση: η ακρίβεια της αντίστασης επηρεάζει άμεσα την ακρίβεια της τάσης εξόδου μετάδοσης).
Δυνατότητα επαφής εξόδου αναμεταδότη
| Τετάρτη |
Κλιματισμός |
Δ.Σ. |
Κλιματισμός |
Δ.Σ. |
Κλιματισμός |
Δ.Σ. |
Διάρκεια ζωής του αναμεταδότη |
| 250V/120V | 120V/48V | < 48V | | | | >100000 φορές |
| Μέγιστο ρεύμα (αντίσταση φορτίου) | 3Α | 2Α | 4Α | 3Α | 5Α | 4Α |
| Μέγιστο ρεύμα (αναγωγικό φορτίο) | 0.3Α | 0.2Α | 0.4Α | 0.3Α | 0.5Α | 0.4Α |
Επιπρόσθετα χαρακτηριστικά
- Δυνατότητα εξωτερικής παροχής ενέργειας DC24V/30mA για πομπούς
- Λειτουργία αυτόματης αντιστάθμισης θερμοκρασίας για αισθητήρες θερμοσύνδεσης
- Λειτουργία προστασίας αποσύνδεσης
Μέγεθος του μοντέλου
| Σχήμα |
Διάσταση του σχεδίου |
Μέγεθος εξόδου οθόνης (mm) |
Σημείωση |
| BPK-IIIS1 | 160×80×80 (οριζόντια) | 152+0.8*76+0.7 | |
| BPK-IIIS2 | 96×48×112 (οριζόντια) | 92+0,7*44+0.5 | |
| ΒΡΚ-ΙΙΙΝ1 | 80×160×80 (κατά κάθετο) | 76+0.7*152+0.8 | |
| ΒΡΚ-ΙΙΙΝ2 | 48×96×112 (κατά κάθετο) | 44+0.5*92+0.7 | |
| BPK-IIIF1 | 96×96×112 (Διάμετρο) | 92+0,7*92+0.7 | |
| BPK-IIIF2 | 48×48×108 (Διάμετρο) | 44+0.5*44+0.5 | Με φανό συναγερμού J2 χωρίς ρελέ J2 |
| BPK-IIIF3 | 72×72×112 | 67+0.7*67+0.7 | |
Συχνές Ερωτήσεις
Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης;
Υψηλή ακρίβεια, αντοχή και εξαιρετική απόδοση.
Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες.
Ποια είναι η παραγωγική σας ικανότητα;
Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
Ποιο είναι το τυπικό χρονικό διάστημα παράδοσης;
5 έως 8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
Πώς είναι οι τιμές;
Ανταγωνιστική τιμολόγηση με εκπτώσεις για χύδην παραγγελίες ή μακροπρόθεσμους συνεργάτες.
Ποια είναι η εγγύηση των προϊόντων σας;
Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και η ομάδα μας μετά την πώληση θα απαντήσει στις ερωτήσεις σας εντός 24 ωρών.
