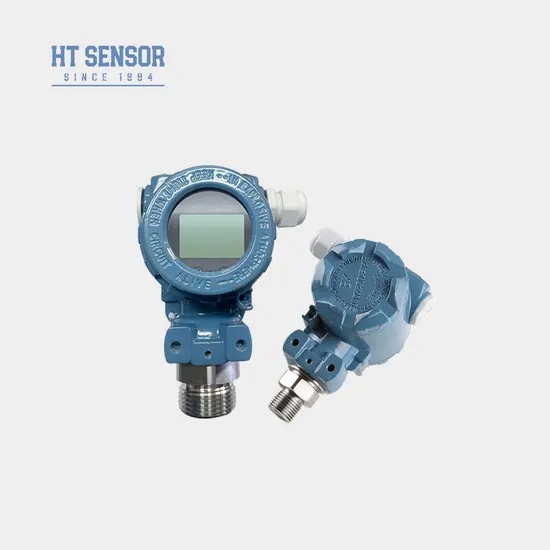

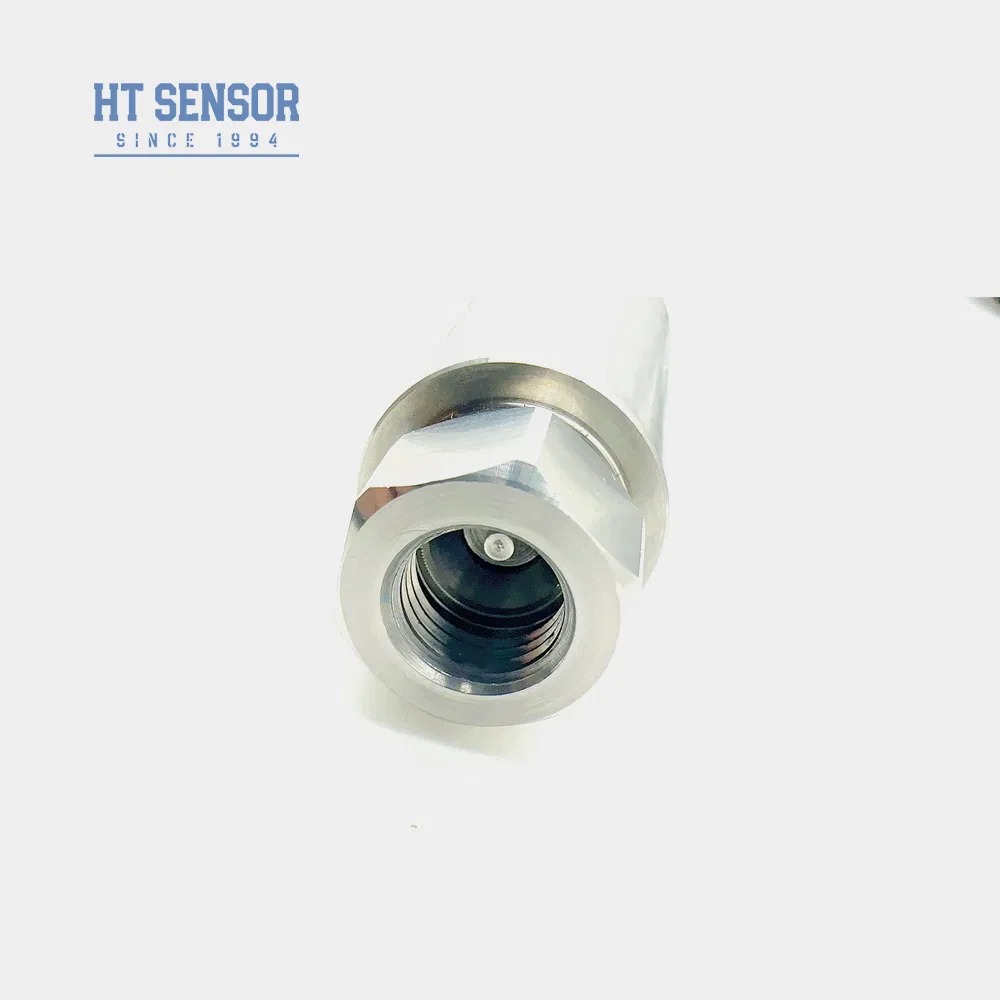

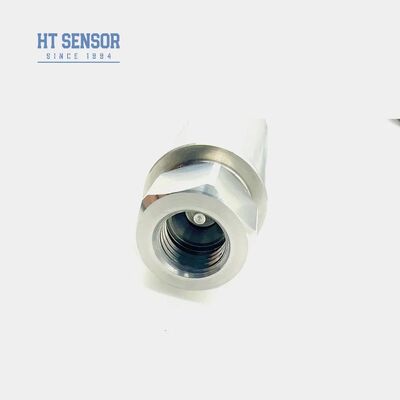

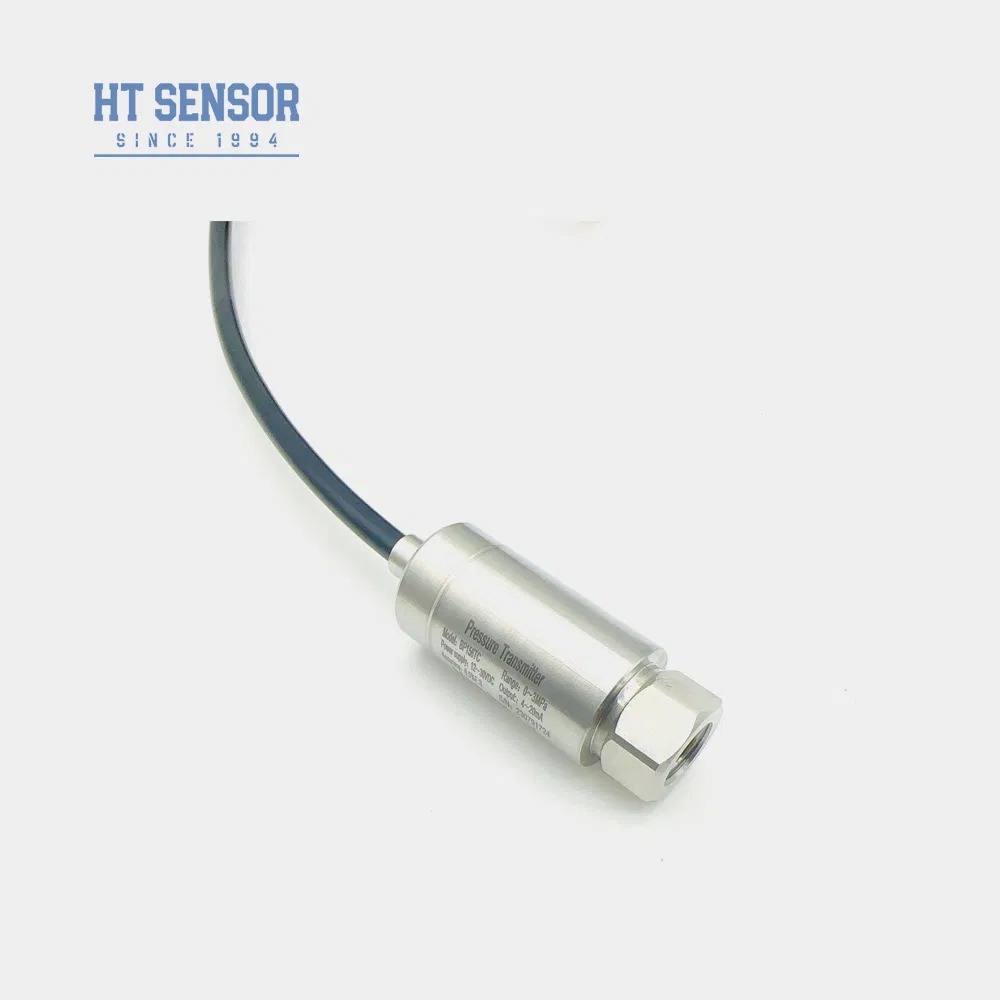

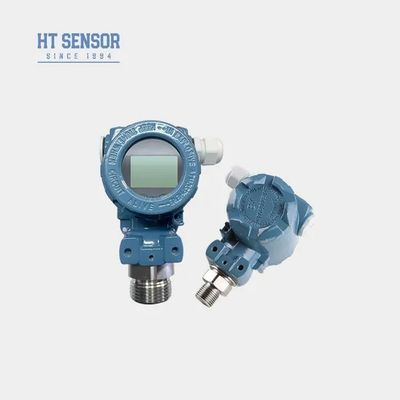

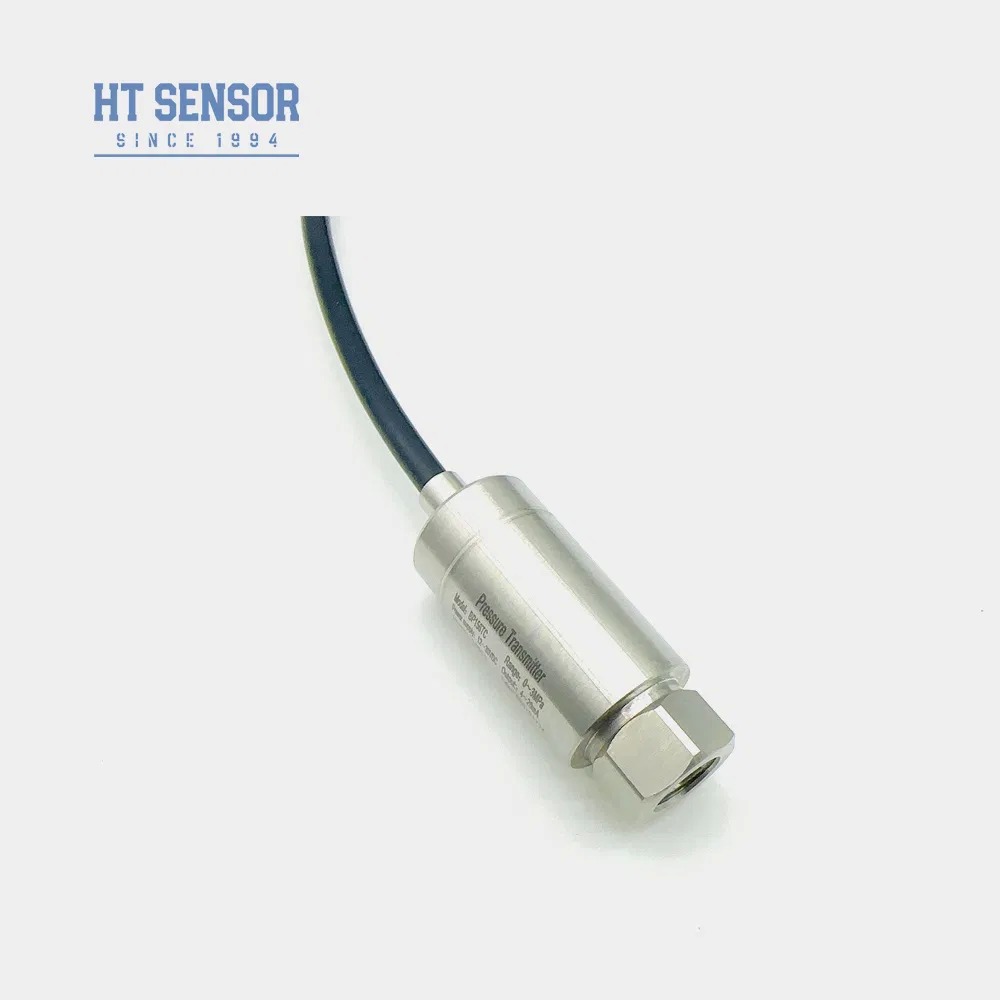

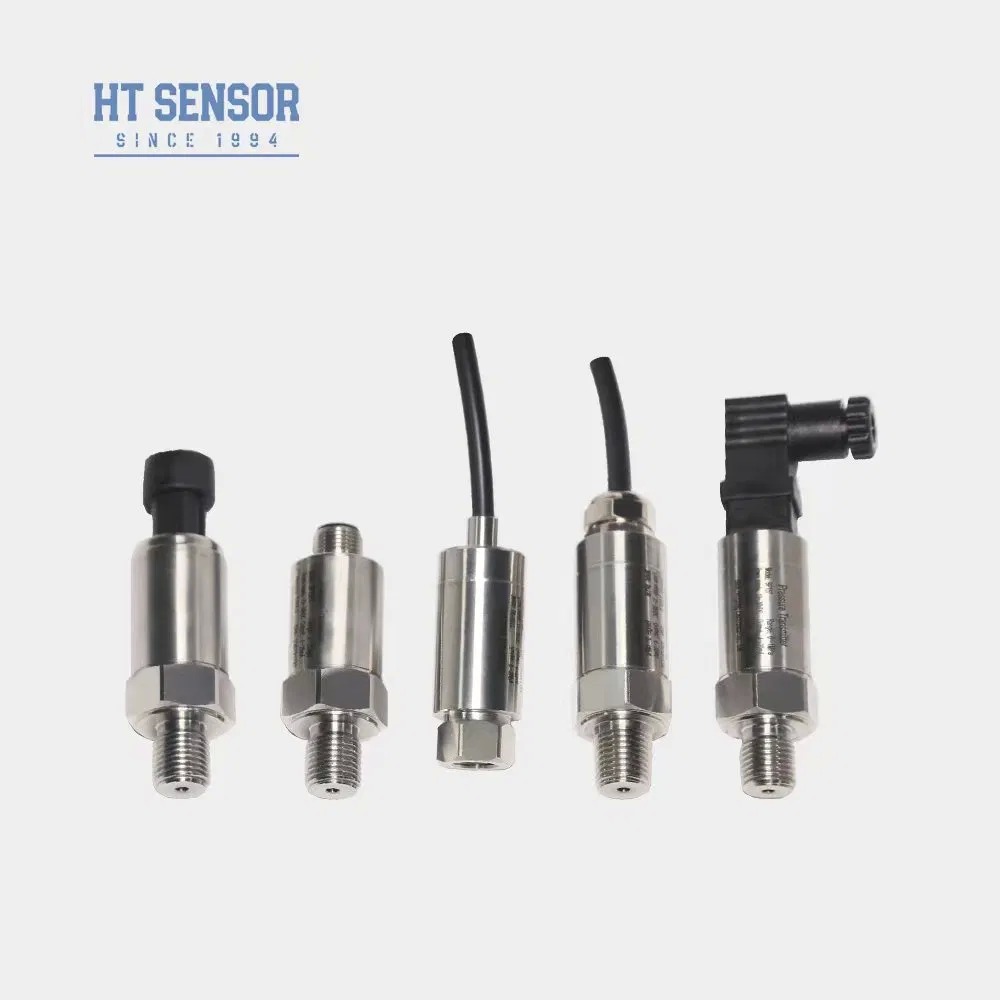

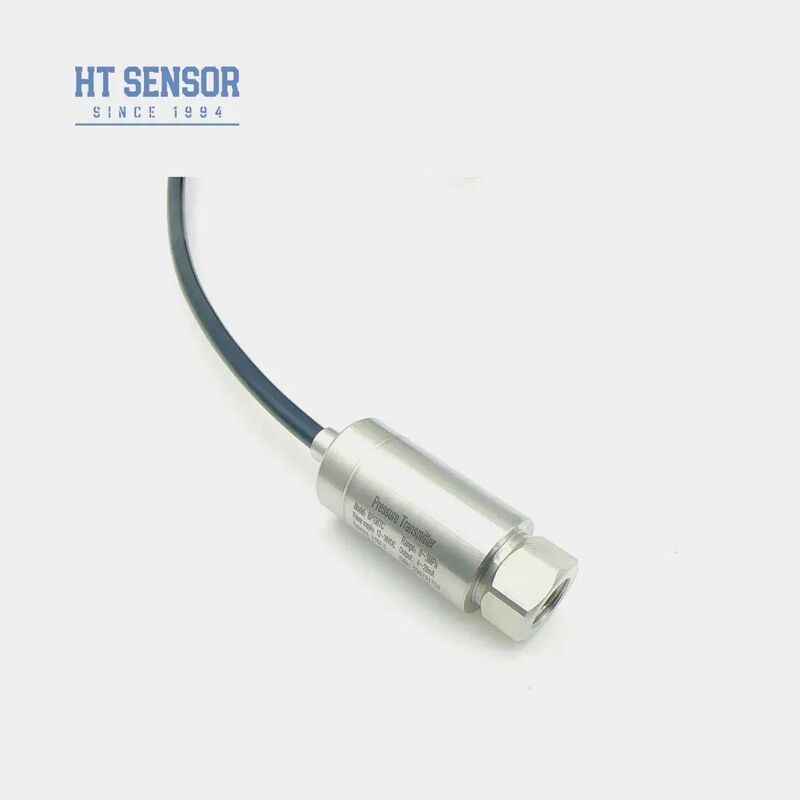

BP156 Πομπός πίεσης
Ο πομπός πίεσης BP156 είναι μια οικονομικά αποδοτική λύση που αναπτύχθηκε ειδικά για αεροσυμπιεστές και εξοπλισμό ψύξης. Ενσωματώνοντας την πιο πρόσφατη τεχνολογία και διαθέτοντας ένα κύκλωμα πομπού υψηλής απόδοσης που αναπτύχθηκε ανεξάρτητα από την εταιρεία μας, αυτός ο πομπός προσφέρει συμπαγείς διαστάσεις, ισχυρή αντοχή στην υγρασία και εξαιρετικές δυνατότητες κατά της ηλεκτρομαγνητικής παρεμβολής. Οι αυστηρές δοκιμές και η επιλογή παλαίωσης για εξαρτήματα, ημικατεργασμένα προϊόντα και τελικά προϊόντα εξασφαλίζουν σταθερή και αξιόπιστη απόδοση.
Χαρακτηριστικά προϊόντος
- Ευρύ φάσμα μέτρησης με κατασκευή από ανοξείδωτο χάλυβα
- Διατίθενται πολλαπλές διαμορφώσεις διεπαφής πίεσης
- Συμπαγής και ελαφρύς σχεδιασμός
- Ρυθμιζόμενο μηδέν και βαθμονόμηση πλήρους κλίμακας
- Υψηλή ακρίβεια με όλη τη δομή από ανοξείδωτο χάλυβα
Εφαρμογές
- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με χρήση ανοξείδωτου χάλυβα 316L
- Εφαρμογές ναυτιλιακής και αεροπορικής βιομηχανίας
- Βιομηχανικές διεργασίες συμπεριλαμβανομένου του πετρελαίου, της χημικής, της μεταλλουργίας, της παραγωγής ηλεκτρικής ενέργειας και της υδρολογίας
- Υδραυλικά και πνευματικά συστήματα ελέγχου
Παράμετροι Απόδοσης
| Παράμετρος | Προσδιορισμός |
|---|
| Εύρος μέτρησης | 0kPa ~ 10kPa…5MPa |
| Τύπος πίεσης | Πίεση μετρητή, Απόλυτη πίεση, σφραγισμένη πίεση |
| Παραφορτώνω | ≤ 1,5 φορές της ονομαστικής περιοχής |
| Ακρίβεια @ 25ºC | ±0,25% (Τυπικό) ±0,5% (Μέγιστο) |
| Επαναληψιμότητα & Υστέρηση | 0,02%FS(Τύπ.) 0,05%FS(Μέγ.) |
| Μακροπρόθεσμη Σταθερότητα | ±0,1%FS/Έτος(Τύπος) ±0,2%FS/Έτος(Μέγ.) |
| Μετατόπιση θερμοκρασίας μηδενικού σημείου | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Μετατόπιση θερμοκρασίας σε πλήρη κλίμακα | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Απόκριση συχνότητας | 2,4 Khz |
| Θερμοκρασία αντιστάθμισης | 0-70ºC (≤10MPa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20ºC~80ºC |
| Θερμοκρασία αποθήκευσης | -40ºC~120ºC |
| Δόνηση | 10g, 55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316 λίτρα |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Αξιολόγηση αντιεκρηκτική | Ex db IIC T6 Gb |
| Βαθμολογία προστασίας | IP65 |
| Ο-Δακτύλιος Σφραγίδα | Φθορο καουτσούκ |
| Βάρος | ~0,05 κιλά |
Προδιαγραφές σήματος εξόδου
| Σήμα εξόδου | Τάση τροφοδοσίας | Τύπος εξόδου |
|---|
| 4~20mA | 12~30VDC | σύρμα 2/3/4 |
| 0~10/20mA | | 3 σύρμα |
0/1~5V
0/1~10V
0,5~4,5V | 5 VDC | |
Παραδείγματα Επιλογής
Πληροφορίες Παραγγελίας
Σημαντικές συμβουλές παραγγελίας
- Βεβαιωθείτε ότι το μετρούμενο μέσο είναι συμβατό με τα μέρη επαφής του προϊόντος
- Τα αντιεκρηκτικά προϊόντα τύπου δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης
- Για πομπούς με οθόνη LCD ή LED, η παροχή ρεύματος δεν πρέπει να είναι μικρότερη από 20 VDC
- Εγκαταστήστε συσκευές αντικεραυνικής προστασίας και εξασφαλίστε τη σωστή γείωση για αξιόπιστη λειτουργία
- Για θερμοκρασίες λειτουργίας κάτω από -20ºC, επιλέξτε EPDM O-ring seal αντί για Fluoro rubber
- Το προεπιλεγμένο μήκος καλωδίου είναι 1,5 m (υλικό πολυαιθυλενίου). προσδιορίστε εναλλακτικά υλικά εάν απαιτείται
- Ειδοποιήστε μας για ειδικές απαιτήσεις, όπως ισχυρούς κραδασμούς, δύναμη κρούσης ή ηλεκτρομαγνητικές παρεμβολές
Οδηγός παραγγελίας
BP15X | Αναλογικός πομπός πίεσης
| Κώδικας | Κατασκευή περιγράμματος |
|---|
| 5 | Βύσμα Packard |
| 6 | Σφραγισμένο Καλώδιο Άμεσης Εξόδου 1,5 μέτρα |
| 7 | Σύνδεσμος Mini Hirschmann |
| 8 | Μεγάλος σύνδεσμος Hirschmann |
| Κώδικας | Τροφοδοτικό |
|---|
| Δ1 | 24 VDC |
| Δ2 | 5 VDC |
| D3 | Αλλος |
| Κώδικας | Σήμα εξόδου |
|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0,5~4,5VDC |
| Κώδικας | Σύνδεση με πίεση |
|---|
| J1 | Μ20×1,5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 16/7-20UNF |
| J5 | Άλλα (¢50,4 Φλάντζα) |
| Κώδικας | Ηλεκτρική Σύνδεση |
|---|
| Β1 | Hirschmann |
| Β2 | PG7 |
| Β3 | Στεγανοποιημένη έξοδος καλωδίου 1,5 μέτρα |
| Β4 | Αλλος |
| Κώδικας | Τύπος πίεσης |
|---|
| σολ | Πίεση μετρητή |
| ΕΝΑ | Απόλυτη πίεση |
| μικρό | Σφραγισμένη πίεση αναφοράς |
Συχνές Ερωτήσεις
Ποια είναι τα χαρακτηριστικά των πομπών του αισθητήρα πίεσης;
Υψηλή ακρίβεια, ανθεκτικότητα και εξαιρετική απόδοση. Προσαρμογή διαθέσιμη.
Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
Ποια είναι η παραγωγική σας ικανότητα;
Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης το μήνα, επομένως είμαστε πλήρως σε θέση να καλύψουμε τις ανάγκες παραγγελιών μεγάλης κλίμακας. Ωστόσο, καλό είναι να επικοινωνήσετε με την ομάδα πωλήσεών μας εκ των προτέρων για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης.
Ποια είναι η τυπική περίοδος παράδοσης;
5~8 εργάσιμες ημέρες για τυπικά μοντέλα. Τα προσαρμοσμένα προϊόντα ενδέχεται να διαφέρουν.
Πώς τιμολογούνται τα προϊόντα; Κάποιες εκπτώσεις;
Ανταγωνιστική τιμολόγηση με εκπτώσεις για μαζικές παραγγελίες ή μακροχρόνιους συνεργάτες.
Ποια είναι η εγγύηση των προϊόντων σας; Και εξυπηρέτηση μετά την πώληση;
Ο χρόνος εγγύησής μας είναι 24 μήνες μετά την αποστολή και η ομάδα μας μετά την πώληση θα απαντήσει στις ερωτήσεις σας εντός 24 ωρών. Η απομακρυσμένη οδηγία μέσω δικτύου υπολογιστή είναι πάντα διαθέσιμη.
