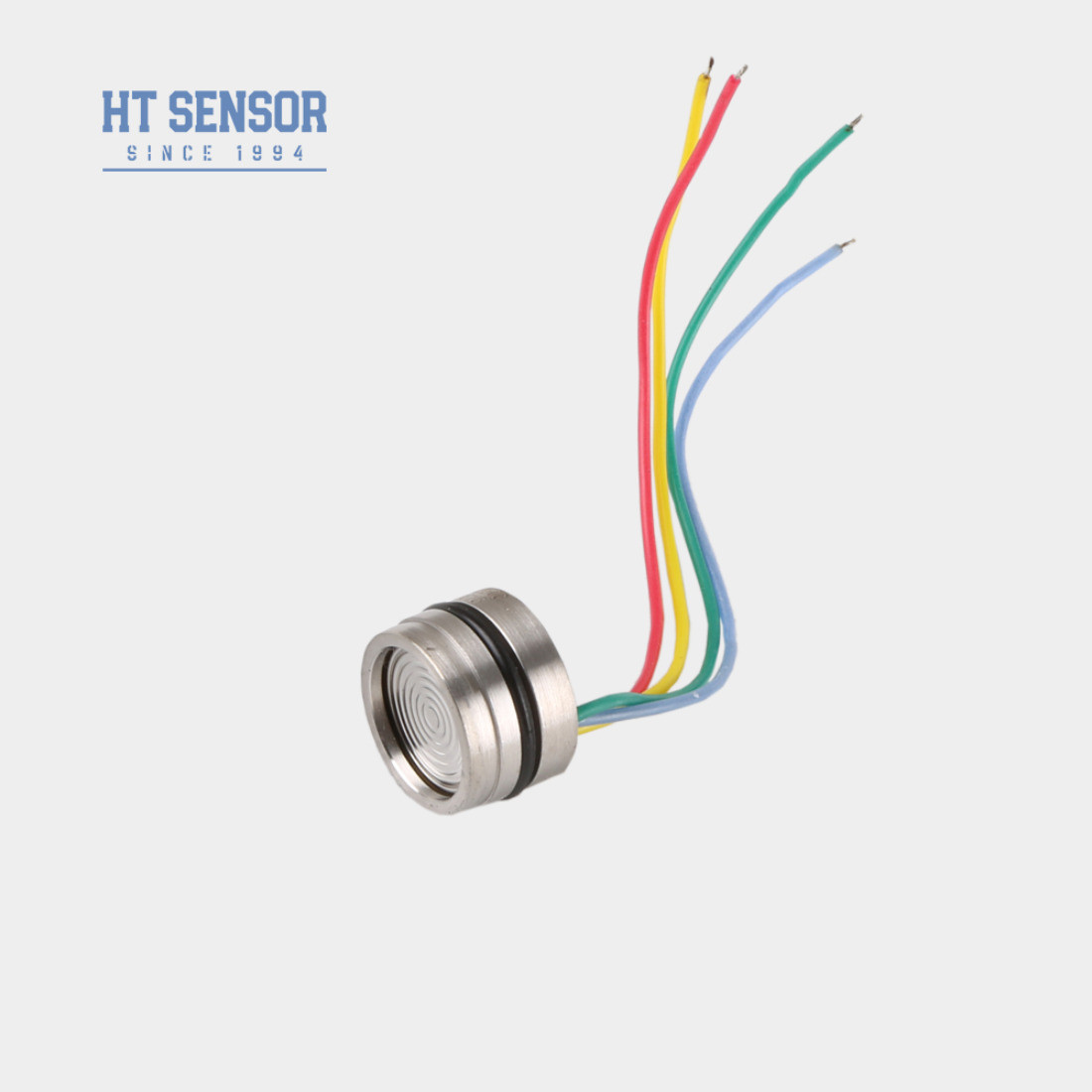

19 mm Εξαγωγέας πίεσης γεμάτος λάδι Διαχυμένος μεταγωγέας πίεσης σιλικόνης Δοκιμή νερού πετρελαίου
Λεπτομέρειες προϊόντος
| Υλικό: | 316L | Ακριβότητα: | ±0.25% |
|---|---|---|---|
| Υλικό στέγασης: | Ατσάλι ατσάλι | Σειρά μέτρησης: | 0~10kpa...20kpa....100MPa |
| Σήμα εξόδου: | mV | Ηλεκτρική τροφοδοσία: | 1.5mADC |
| Τύπος πίεσης: | Διάμετρος/απόλυτη/σφραγισμένη | Ονομασία προϊόντος: | Αισθητήρας συσκευών αποστολής σημάτων πίεσης |
| Αντισταθμισμένο εύρος θερμοκρασίας: | -40 σε 80°C | - Που γεμίζουν πετρέλαιο: | Πετρέλαιο πυριτίου |
| Επισημαίνω |
Μεταδότης πίεσης γεμάτος λάδι 19 mm,Μεταδότης πίεσης γεμάτος λάδι διασκορπισμένος,Δοκιμή νερού-ελαίου για μεταβιβάστης πίεσης Sillcon |
||
Περιγραφή προϊόντος
Αισθητήρας μεταδότης πίεσης διαχυμένου πυριτίου γεμάτος λάδι για δοκιμή νερού και ελαίου
19 mm Σιλικόνιο Piezoresistive αισθητήρας πίεσης
Εισαγωγή αισθητήρα μεταφοράς πίεσης:
1Χρησιμοποιώντας προηγμένη τεχνολογία και 316L στερεόχοιρο, μαζί μευλικά όπως το τιτάνιο και το Hastelloy για το διάφραγμα
2Χρησιμοποιώντας κυκλώματα παχιάς ταινίας για την αντιστάθμιση θερμοκρασίας και το μηδενικό σημείοδιόρθωση
3.εξαιρετική αξιοπιστία, επαναληπτικότητα και σταθερότητα
Εφαρμογέςτου αισθητήρα μεταφοράς πίεσης:
1.Κατάλληλο για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με 316Lσυμβατότητα από ανοξείδωτο χάλυβα
2Εφαρμόζεται σε διάφορες βιομηχανικές εγκαταστάσεις, συμπεριλαμβανομένων πετρελαίου, χημικών, μεταλλουργίας, ενέργειας και υδρολογίας
3Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες
4.Είναι κατάλληλο για υδραυλικά και πνευματικά συστήματα ελέγχου
5Χρησιμοποιείται σε εφαρμογές ελέγχου διαδικασιών
Ηλεκτρική απόδοσητου αισθητήρα μεταφοράς πίεσης:
1Ηλεκτρική τροφοδοσία: ≤2mA DC (τυπική 1.5mA DC)
2.Αντίσταση εισόδου: 3KΩ~6KΩ
3.Αντίσταση εξόδου:2.5KΩ~6KΩ
4Ηλεκτρική σύνδεση: Χρυσοκάλυβες καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm.
| Παράμετροι απόδοσης: | |||||
| Πεδίο | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Σφραγισμένο | Δοκιμαστική ενέργεια | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος | 0±1 | 0±2 | mV | ||
| Έκδοση διαστήματος | ≤ 20KPa | 50 ± 10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Λάθος θερμοκρασίας μηδενικό | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Τεχνολογική ανάλυση | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Αντισταθμισμένη προσωρινή. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Δαχτυλίδι νιτρικού ή δαχτυλίδι φθορίου | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | ~ 28g | ||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 1,5mA @ 25°C | |||||
| Σχέδιο κατασκευής | |

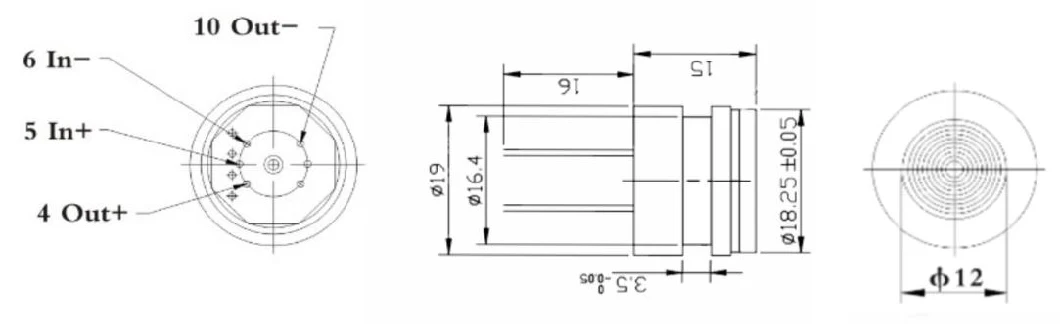

| < 3,5 MPaS |  |

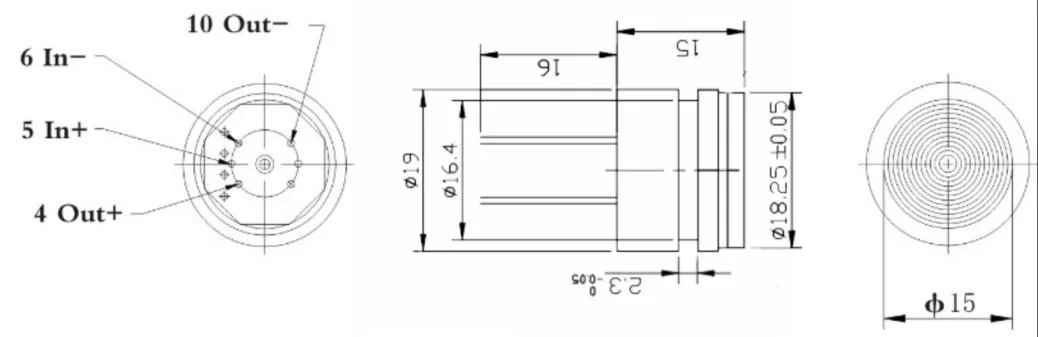

| ≥3,5MPaS < 40MPaS |
|

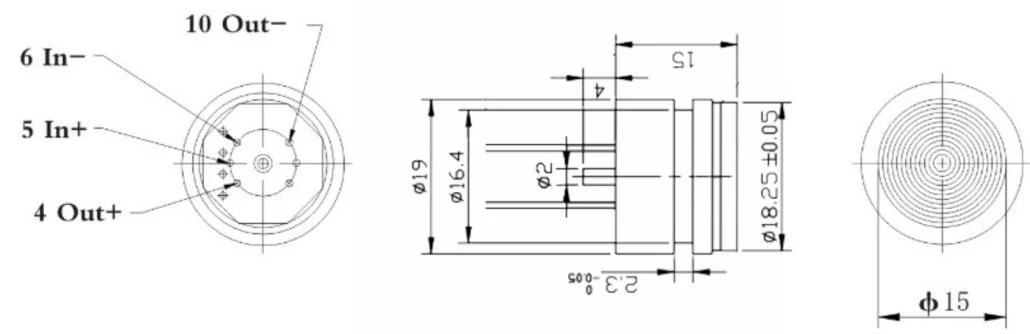

| ≥40MPaS | |
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
