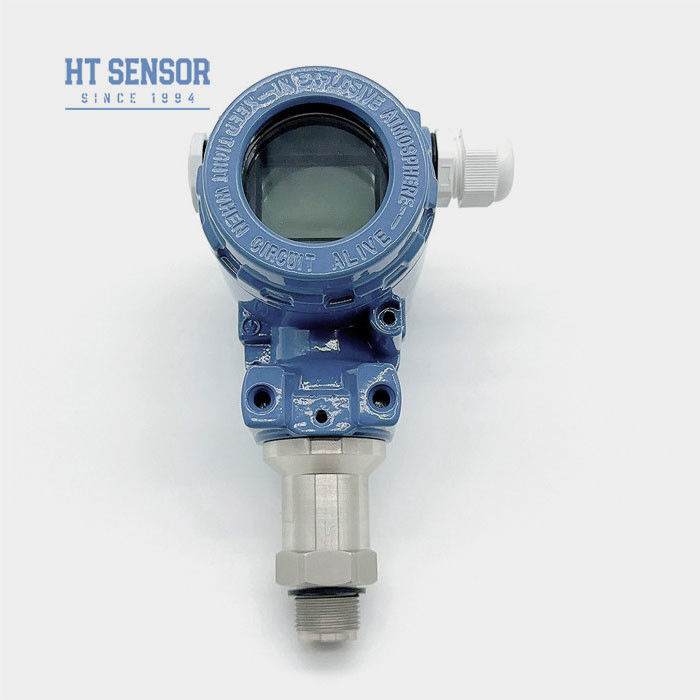

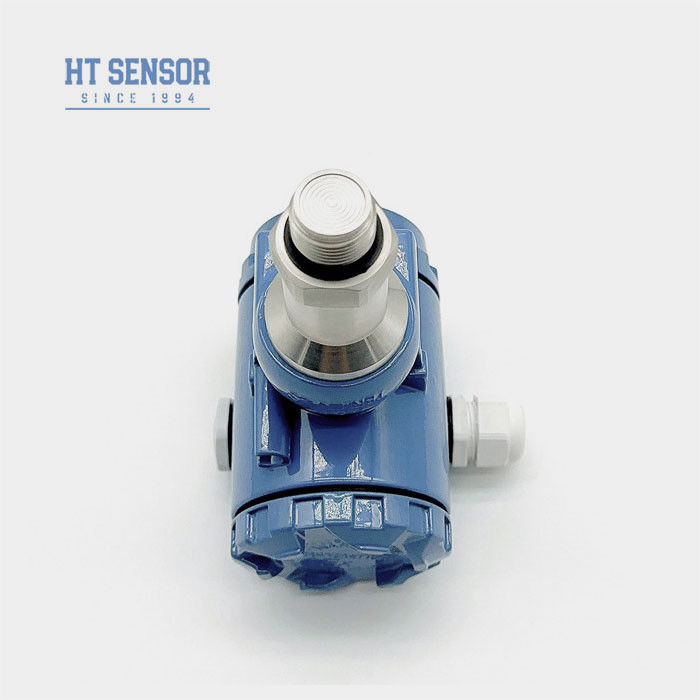

Μεταδότης πίεσης BPHT24-III
Εισαγωγή του αισθητήρα πίεσης διαφράγματος:
Ο πομπός πίεσης BPHT24-III χρησιμοποιείται κυρίως για τη μέτρηση πίεσης του μηχανήματος προστασίας πετρελαίου κατά της κλίμακας και της κρυστάλλωσης.Το σύνολο υιοθετεί ολοκληρωμένη δομή από ανοξείδωτο χάλυβα, και τα δύο είδη της επίπεδης δομής φιλμ με ή χωρίς κοιλότητα μπορεί να επιλέξει το υλικό που έρχεται σε επαφή με το μέσο είναι 316L ανοξείδωτο χάλυβα και φθοριούχο καουτσούκ,που έχει καλή αντοχή στην φθορά και τη διάβρωση, καλή αντοχή στο νερό, ισχυρή αντι-διαταραχή και καλή μακροχρόνια σταθερότητα.
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή πίεσης διαφράγματος:
1Ποικιλία επιλογών διεπαφής πίεσης.
2Σχεδιασμένο για εφαρμογές υγείας για την πρόληψη της μέτριας κλίμακας.
3Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα.
4Εύκολο στο καθαρισμό, ρυθμιζόμενο και εμφανιζόμενο.
Εφαρμογέςαπό ανιχνευτή πίεσης διαφράγματος:
1Κατάλληλο για τη μέτρηση αερίων και υγρών 316L μη διαβρωτικών.
2. Κατάλληλο για την προστασία του περιβάλλοντος και τη χημική βιομηχανία.
3Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
4Ιδανικό για χρήση στις ιατρικές, βιοφαρμακευτικές και υγιεινές βιομηχανίες τροφίμων.
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης διαφράγματος |
| Πεδίο μέτρησης |
0~35Kpa...~20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Σύνημα) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας |
IP65 |
| Σφραγίδα O-Ring |
Καουτσούκ φθορίου |
| Βάρος |
~ 0,8kg |

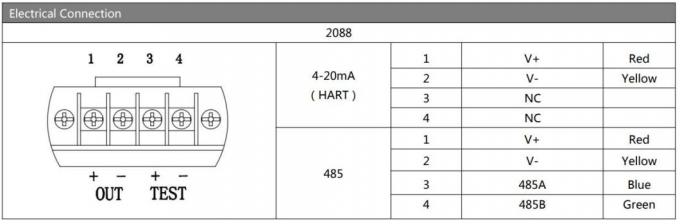

| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
| Πρωτόκολλο επικοινωνίας RS485 |
3.6 ~ 30V / μπαταρία |
4 καλώδια |

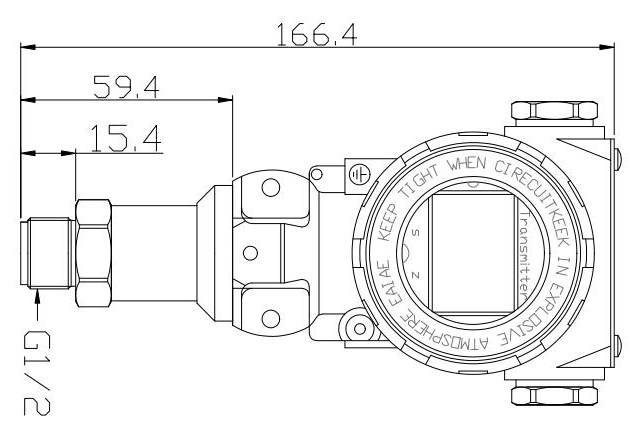

| Σχέδιο κατασκευής |
| Διάσταση |
 |
1Κατά την επιλογή των προϊόντων, βεβαιωθείτε ότι το μέσο είναι συμβατό με το σημείο επαφής του προϊόντος που υποβάλλεται σε δοκιμή.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακή οθόνη.
3Όταν παραγγέλνετε με LCD ή LED οθόνη κεφαλή του μετατροπέα, η ισχύς του πομπού δεν πρέπει να είναι μικρότερη από 20 VDC.
4Για την εξασφάλιση της αξιόπιστης λειτουργίας του προϊόντος, συνιστάται στον χρήστη στην εγκατάσταση συσκευών προστασίας από κεραυνό,και να διασφαλίσει ότι τα προϊόντα και την παροχή ενέργειας αξιόπιστη γείωση.
5. Φθοριούχο καουτσούκ O-ring ονομαστική περιοχή θερμοκρασίας λειτουργίας για - 20 °C ~ 250 °C. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι χαμηλότερη από - 20 °C, είναι απαραίτητο να επιλέξετε EPDM O-τύπου δαχτυλίδι σφραγίδας.
6Αν δεν υπάρχουν ειδικές οδηγίες, μπορούν να χρησιμοποιηθούν υλικά καλωδίων πολυαιθυλενίου.Εάν χρειάζεστε διαφορετικό υλικό καλωδίου, παρακαλούμε να το αναφέρετε στην σειρά.
7Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, στιγμιαία πρόσκρουση, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε ενημερώστε μας και αναφέρετε στην παραγγελία.

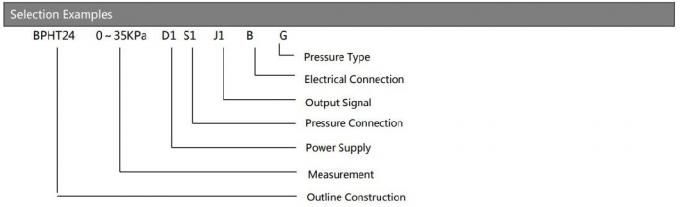

| Οδηγός παραγγελίας |
| BPHT24 |
Μεταδότης πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| ΙΙΙ |
Δείχνει μεταδότης πίεσης |
ΙΙΙ/ΙΙΙ |
Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης |
| Τ |
Μεταγωγός πίεσης ανθεκτικός σε υψηλές θερμοκρασίες |
|
|
| |
Πεδίο μέτρησης |
0~35Kpa...~20MPa |
| (0-X) Kpa ή MPa |
Χ: Δείχνει το πραγματικό εύρος μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλα |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 Σφραγίδα |
| Β3 |
Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 |
2088 Βιομηχανικά περιβλήματα |
| Β5 |
2088 Βιομηχανική θήκη με οθόνη |
| Β6 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και μετά την πώληση μας θα απαντήσει με τις ερωτήσεις σας σε 24 ώρες, η εξ αποστάσεως καθοδήγηση από το δίκτυο PC είναιΠάντα διαθέσιμη.
