Ελέγχων πίεσης πυριτίου για δοκιμή ξηρού αέρα
Product Details
| Μοντέλο Αρ.: | HT12 | Τύπος νήματος: | ΤΟ8 |
|---|---|---|---|
| Τύπος καλωδίωσης: | Χρυσόχρυσες καρφίτσες Kovar | Μέσο μέτρησης: | Αέρος αερίου |
| Σειρά: | 0-10kpa~1000kpa | Παραγωγή: | Αναλογικό σήμα |
| Προέλευση: | Κίνα | Κώδικας Hs: | 9026209090 |
| Για: | Διαχυμένος μεταδότης πίεσης πυριτίου | Τύπος σήματος εξόδου: | Αναλογικός τύπος |
| Υλικό: | Ανοξείδωτο ατσάλι | Προσαρμογή: | Διαθέσιμο | Προσαρμοσμένο αίτημα |
| Επισημαίνω |
Δαχτυλίδι για τον αισθητήρα πίεσης πυριτίου 8,Διάταξη για τον αισθητήρα πίεσης νερού,Δοκιμαστικό αισθητήρα πίεσης νερού σε ξηρό αέρα |
||
Product Description

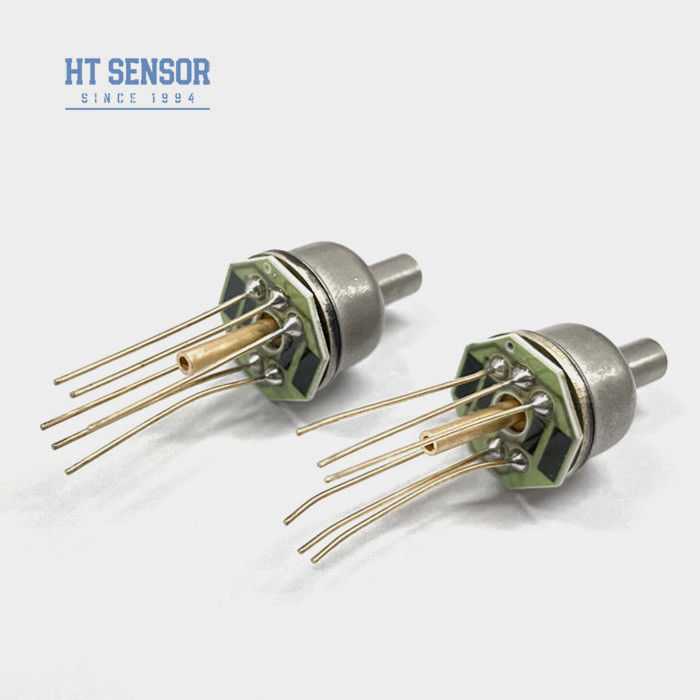

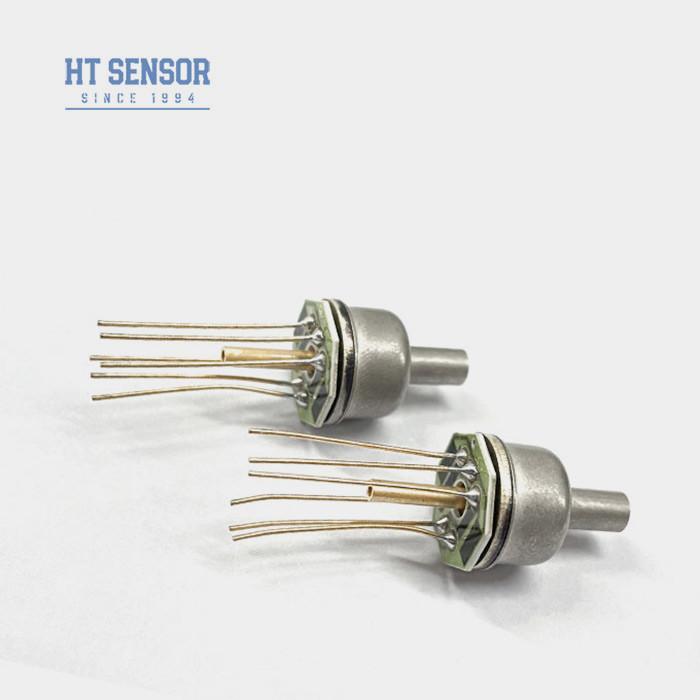

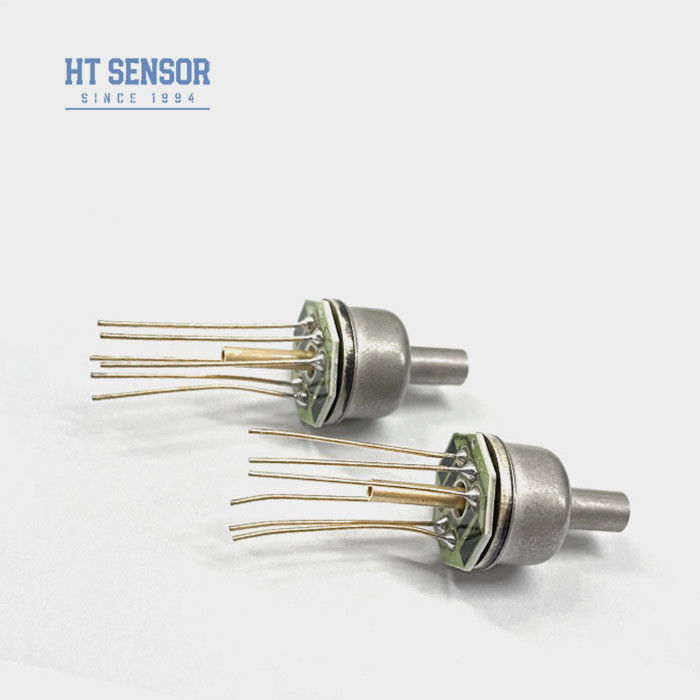

HT12 Baoji Hengtong To8 αισθητήρας πίεσης πυριτίου για δοκιμή ξηρού αέρα
Ο αισθητήρας πίεσης πλειοαντίστασης πυριτίου HT12 είναι ένα διάχυτο στοιχείο πυριτίου υψηλής σταθερότητας, συσκευασμένο με τη χρήση της διεθνώς προηγμένης ενσωμάτωσης TO8Είναι γνωστό για την εξαιρετική του αξιοπιστία, επαναληψιμότητα και σταθερότητα, καθιστώντας το ιδανικό για την ακριβή μέτρηση της πίεσης των αερίων.
Χαρακτηριστικά του προϊόντος του αισθητήρα πίεσης από πυρίτιο:
- Ευρύ εύρος μετρήσεων, 0~10KPa~2Mpa
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
- Τεχνολογία ενσωμάτωσης TO8
- Εφαρμογές στον αεροδιαστημικό τομέα
Εφαρμογέςαπό ανιχνευτή πίεσης από πυρίτιο:
- Μέτρηση της πίεσης ξηρού, μη διαβρωτικού αερίου
- Πνευματικά συστήματα ελέγχου
- Βιοϊατρική μηχανική για ιατρικές εφαρμογές
- Η HVAC (Θέρμανση, Αέρας και Κλιματισμός)
- Δοκιμές αεροδιαστημικής χρήσης για σκοπούς που σχετίζονται με την αεροπορία
- Δυναμική παροχή: ≤2mA DC (τυπική 1.5mA DC)
- Αντίσταση εισόδου:3KΩ~6KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: Χρυσοκάλυβες καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο: | ||||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Τύπος | Μαξ | Μονάδα | ||||
| Γραμμικότητα | ±0.15 | ±0.3 | % F.S | |||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | |||
| Υστερέση | 0.05 | 0.1 | % F.S | |||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | |||
| Πλήρης έκδοση | ≤ 20KPa | 50 ± 10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ±1 | % F.S | |||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ±1 | % F.S | |||
| Αντισταθμισμένη προσωρινή. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Θερμοκρασία λειτουργίας | -20~80 | oC | ||||
| Θέρμανση αποθήκευσης | -40~125 | oC | ||||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 4MPa | |||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | |||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | ||||
| Υλικό διαφράγματος | 316L | |||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | |||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||||
| Σοκ | 100 g, 11 ms | |||||
| Χρόνος απόκρισης | ≤ 1 ms | |||||
| Βάρος | ~ 12,5 g | |||||
| Οι παράμετροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: σταθερό ρεύμα 1,5mA και θερμοκρασία περιβάλλοντος 25°C. | ||||||
| Σχέδιο κατασκευής | |
| Διάσταση | |

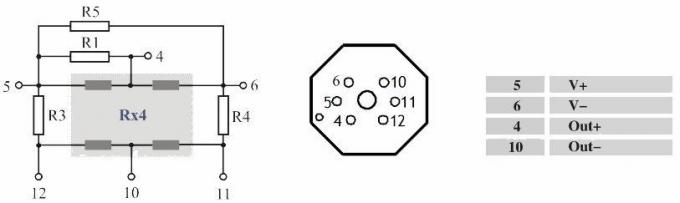

| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
|
| Συμβουλές παραγγελίας |
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
