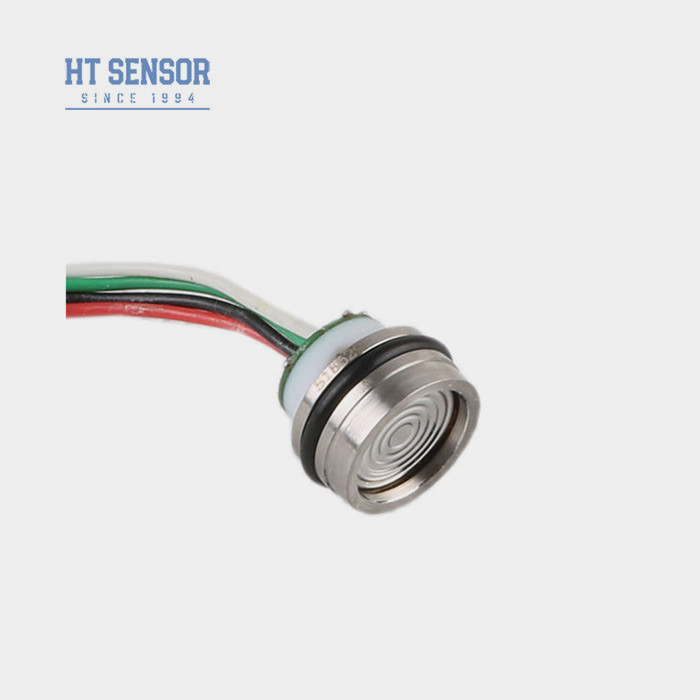

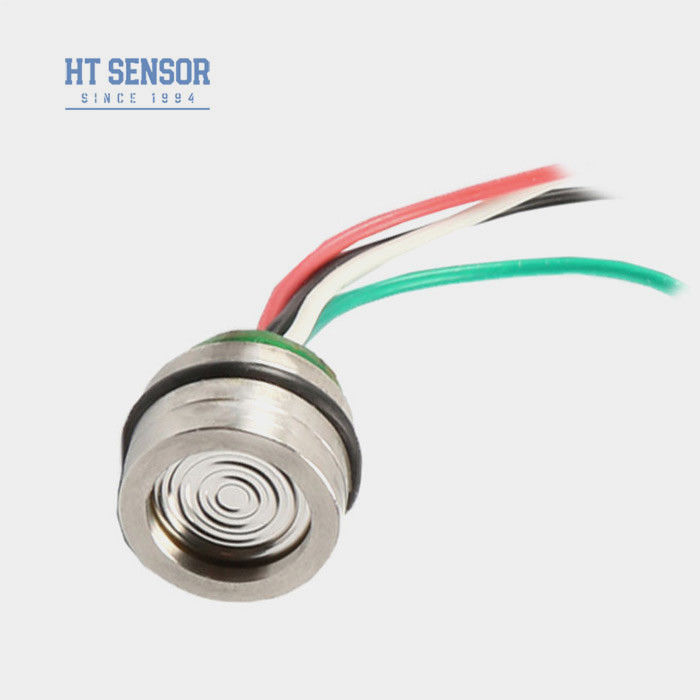

HT13V Μίνι Πομπούς Πίεσης 13mm Τύπου Σιλικόνης Διαφράγματος Αισθητήρας Στάθμης
Product Details
| Μοντέλο Αρ.: | HT13V | Τύπος καλωδίωσης: | Τετρασύρματα ή χαρτιά |
|---|---|---|---|
| Σειρά: | 0-350kpa~35mpa | Προμήθεια: | 5-10VDC |
| Λέξεις-κλειδιά: | Μίνι αισθητήρας | Πακέτο μεταφοράς: | Χαρτοκιβώτιο |
| Εμπορικό σήμα: | ΧένγκΤονγκ | Προέλευση: | Μπαότζι Κίνα |
| Τύπος σήματος εξόδου: | Αναλογικό σήμα τύπου mv | Υλικό: | Ανοξείδωτο ατσάλι |
| Επισημαίνω |
HT13V Μίνι μεταδότης πίεσης,Μίνι μεταδότης πίεσης 13mm,Μεταδότης επιπέδου τύπου διαφράγματος πυριτίου 13 mm |
||
Product Description
Αισθητήρας πίεσης σιλικόνης τύπου Baoji Hengtong HT13V 13mm για πομπό Mini level
Αισθητήρας πίεσης πιεζοαντίστασης σιλικόνης HT13V
Εισαγωγή του αισθητήρα πίεσης mini silicon:
Το HT13V είναι ένας αισθητήρας πίεσης σιλικόνης με διεθνώς προηγμένη υψηλή σταθερότητα, τσιπ πίεσης σιλικόνης υψηλής ακρίβειας, βελτιστοποιημένο σχεδιασμό καταπόνησης της φρυγμένης βάσης, μέσω SMT, συγκόλλησης χρυσού σύρματος, συγκόλλησης διαφράγματος, έγχυσης λαδιού υψηλού κενού, ανακούφισης καταπόνησης κύκλου πίεσης, γήρανσης υψηλής θερμοκρασίας, αντιστάθμισης θερμοκρασίας και άλλων διεργασιών, η σταθερότητα του προϊόντος είναι εξαιρετική, εξαιρετική απόδοση.
Το συνολικό μέγεθος είναι μικροσκοπικό για να πληροί τις απαιτήσεις σχεδιασμού του συνολικού μεγέθους του χρήστη. Ανίχνευση πίεσης για ανοξείδωτο χάλυβα 316L, NBR ή φθοροπρενικά συμβατά μέσα.
Χαρακτηριστικά Προϊόντοςτου αισθητήρα πίεσης mini silicon:
- Χρησιμοποιεί προηγμένη τεχνολογία και είναι ενθυλακωμένο σε ανοξείδωτο χάλυβα 316Lπερίβλημα
- Ευρύ εύρος μέτρησης 0~350KPa~60MpaS
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
- Σταθερή παροχή τάσης
Εφαρμογέςτου αισθητήρα πίεσης mini silicon:
- Κατάλληλο για τη μέτρηση μη διαβρωτικού αερίου και υγρής πίεσης με συμβατότητα 316Lανοξείδωτο χάλυβα
- Συμπαγής σχεδιασμός, ιδανικός για εφαρμογές με περιορισμένο χώρο
- Χρησιμοποιείται σε συστήματα ελέγχου διεργασιών για την παρακολούθηση και τον έλεγχο της πίεσης
- Χρησιμοποιείται συνήθως σε συστήματα ψύξης και αεροσυμπιεστές για τη μέτρηση της πίεσης
Ηλεκτρική απόδοσητου αισθητήρα πίεσης mini silicon:
- Τροφοδοσία: ≤10VDC (5-10VDC)
- Έξοδος κοινής λειτουργίας τάσης: 50% της εισόδου (τυπικό)
- Αντίσταση εισόδου: 4KΩ~20KΩ
- Αντίσταση εξόδου: 2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: καλώδιο υψηλής θερμοκρασίας 100mm, καλώδιο κορδέλας
| Παράμετροι απόδοσηςτου αισθητήρα πίεσης mini silicon: | |||||
| Εύρος μέτρησης | Μετρητής (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Απόλυτο (Α) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Σφραγισμένο (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPa | ||||
| Τυπ. | Μέγ. | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | %F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | %F.S | ||
| Υστέρηση | 0.05 | 0.1 | %F.S | ||
| Έξοδος μηδενικής μετατόπισης | 0±1 | 0±2 | mV | ||
| Έξοδος πλήρους κλίμακας | 100±10 | 100±30 | mV | ||
| Μετατόπιση θερμοκρασίας μηδέν. | ±0.5 | ±1 | %F.S | ||
| Μετατόπιση θερμοκρασίας πλήρους κλίμακας. | ±0.5 | ±1 | %F.S | ||
| Αντιστάθμιση θερμοκρασίας. | 0~70 | ºC | |||
| Θερμοκρασία λειτουργίας | -20~80 | ºC | |||
| Θερμοκρασία αποθήκευσης | -40~125 | ºC | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 80MPa | ||||
| Πίεση ρήξης | 5X η πλήρης κλίμακα | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | F.S/Έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥200MΩ 100VDC | ||||
| Δόνηση | Χωρίς αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Κλονισμός | 100g,11ms | ||||
| Χρόνος απόκρισης | ≤1ms | ||||
| Σφράγιση δακτυλίου O | Νιτριλικό καουτσούκ ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Λάδι σιλικόνης | ||||
| Βάρος | ~15g | ||||
| Οι παράμετροι ελέγχονται υπό τις ακόλουθες συνθήκες: 10V@ 25ºC | |||||
| Διάρθρωση περιγράμματοςτου αισθητήρα πίεσης mini silicon | |
| τύπος 1 | |
| τύπος 2 | |
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
απαιτούμενη αεροστεγανότητα 2. Κατά τη συναρμολόγηση του περιβλήματος, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κάθετα και ασκήστε ομοιόμορφη πίεση για να αποφύγετε εμπλοκή ή ζημιά στην πλάκα αντιστάθμισης.
3. Εάν το μετρούμενο μέσο δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό του περιβλήματος (316L), θα πρέπει να δοθούν ειδικές οδηγίες κατά την υποβολή της παραγγελίας.
4. Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή αιχμηρά αντικείμενα για να αποφύγετε ζημιά στον πυρήνα λόγω παραμόρφωσης ή διάτρησης του διαφράγματος.
5. Διατηρήστε την θύρα πίεσης του πυρήνα πίεσης μετρητή ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στην κοιλότητα αρνητικής πίεσης του πυρήνα.
6. Εάν υπάρχουν αλλαγές στις ακίδες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
