Αισθητήρας πίεσης πυρήνα αερίου υγρού πυριτίου Αισθητήρας πίεσης μεμβράνης έκπλυσης Εξαιρετικά σταθερός
Product Details
| Μοντέλο Αρ.: | HT24 | Νήμα: | G1/2 M20*1,5 1/2NPT |
|---|---|---|---|
| Τύπος καλωδίωσης: | Τετρασύρματα ή χρυσοκάλυβες καρφίτσες Kovar | Μέσο μέτρησης: | Αέριο και υγρό |
| Σειρά: | 0-10kpa~20Mpa | Εξουσία: | 1,5mA |
| Πακέτο μεταφοράς: | Χαρτοκιβώτιο | Εμπορικό σήμα: | ΧένγκΤονγκ |
| Προέλευση: | Κίνα | Τύπος: | Αισθητήρας πίεσης πιεζοαπομείωσης |
| Για: | Διαχυμένος μεταδότης πίεσης πυριτίου | Τύπος σήματος εξόδου: | Αναλογικός τύπος |
| Υλικό: | 316L από ανοξείδωτο χάλυβα | Προσαρμογή: | Διαθέσιμο | Προσαρμοσμένο αίτημα |
| Επισημαίνω |
Αισθητήρας πίεσης υγρού πυριτίου αερίου 1,5mA,Υψηλής σταθερότητας αισθητήρας πίεσης πυριτίου |
||
Product Description

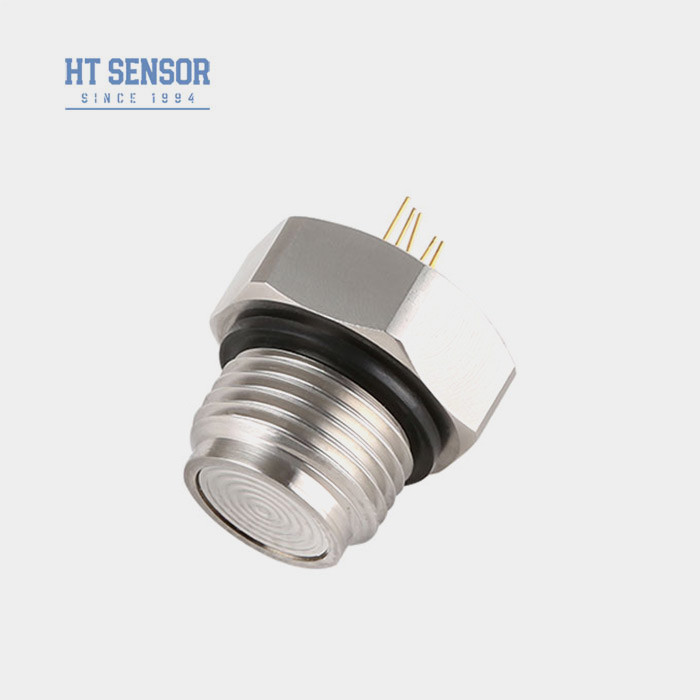

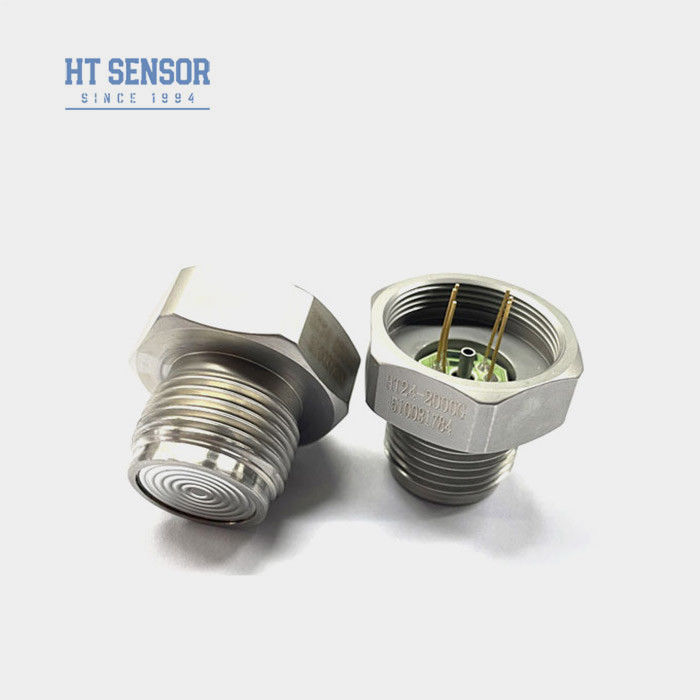

Αισθητήρας HT SENSOR HT24 Flush Diaphragm silicon Pressure Sensor με τσιπ πυριτίου Diffused Silicon Chip υψηλής σταθερότητας
HT24 Silicon Piezoresistive Pressure Sensor
Εισαγωγή του αισθητήρα πίεσης πυριτίου με επίπεδο διάφραγμα:
Το HT24 είναι ένας αισθητήρας πίεσης με επίπεδο διάφραγμα με ένα τσιπ πυριτίου υψηλής σταθερότητας. Το ευαίσθητο τσιπ δεν έρχεται σε άμεση επαφή με το μετρούμενο μέσο. Η πίεση μεταφέρεται στο ευαίσθητο τσιπ μέσω ενός διαφράγματος από ανοξείδωτο χάλυβα και σφραγιστικού σιλικονούχου ελαίου. Αυτό το προϊόν είναι μια επίπεδη δομή διαφράγματος με σπείρωμα, το G1/2 M20* 1.51/2NPT είναι το πιο συχνά χρησιμοποιούμενο σπείρωμα. Εύκολο στον καθαρισμό, υψηλή αξιοπιστία. Κατάλληλο για τρόφιμα, υγεία και άλλες βιομηχανίες.
Χαρακτηριστικά ΠροϊόντοςΕύρος μέτρησηςGauge(G)
- Χρησιμοποιώντας προηγμένη τεχνολογία και περίβλημα από ανοξείδωτο χάλυβα 316L, μαζί μευλικά όπως τιτάνιο και Hastelloy για το διάφραγμα
- Χρησιμοποιώντας κυκλώματα παχέος φιλμ για αντιστάθμιση θερμοκρασίας και διόρθωση μηδενικού σημείου 0.1
- Δομή με επίπεδο διάφραγμα, η οποία διευκολύνει τον καθαρισμό
- Εφαρμογές
- Βιομηχανία τροφίμων και ποτώνΈλεγχος βιομηχανικής διεργασίας
- Φαρμακευτική βιομηχανία
- Ηλεκτρική απόδοση
- του αισθητήρα πίεσης πυριτίου με επίπεδο διάφραγμα
- Εμπέδηση εξόδου: 2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: Επιχρυσωμένα πινάκια Kovar ή καλώδια υψηλής θερμοκρασίας 100mm.
- Παράμετροι απόδοσης
- του αισθητήρα πίεσης πυριτίου με επίπεδο διάφραγμα
| :Εύρος μέτρησηςGauge(G) | |||||
| 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | Absolute(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||
| Sealed(S) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| Typ | Max | ||||
| Μονάδα | Μη γραμμικότητα | ||||
| ±0.1550±10 | %F.S | Επαναληψιμότητα | ≤20KPa | ||
| 0.1 | %F.S | Έξοδος μηδενικής μετατόπισης | ≤20KPa | ||
| 0.050.1 | %F.S | Έξοδος μηδενικής μετατόπισης | ≤20KPa | ||
| 0±150±10 | mV | Έξοδος πλήρους κλίμακας | ≤20KPa | ||
| ≤20KPa50±10 | ºC | mV | ≥35kPa | ≤20KPa | |
| ºC | mV | Μετατόπιση θερμοκρασίας μηδενικής μετατόπισης | ≤20KPa | ||
| ±1 | ºC | Αντιστάθμιση θερμοκρασίας | ≥35kPa | ≤20KPa | |
| ºC | %F.S | Αντιστάθμιση θερμοκρασίας | ≤20KPa | ||
| ±1 | ºC | Αντιστάθμιση θερμοκρασίας | ≥35kPa | ≤20KPa | |
| ºC | %F.S | Αντιστάθμιση θερμοκρασίας | ≤20KPa | ||
| 0~50 | ºC | ≥35kPa | Λάβετε τη μικρότερη τιμή μεταξύ 3 φορές της πλήρους κλίμακας ή 120MPa | ||
| ºC | Θερμοκρασία λειτουργίας | Λάβετε τη μικρότερη τιμή μεταξύ 3 φορές της πλήρους κλίμακας ή 120MPa | |||
| ºC | Θερμοκρασία αποθήκευσης | Λάβετε τη μικρότερη τιμή μεταξύ 3 φορές της πλήρους κλίμακας ή 120MPa | |||
| ºC | Επιτρεπόμενη υπερφόρτωση | Λάβετε τη μικρότερη τιμή μεταξύ 3 φορές της πλήρους κλίμακας ή 120MPa | |||
| Πίεση ρήξης | 5X η πλήρης κλίμακα | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | ||||
| F.S/Έτος | Υλικό διαφράγματος | 316L | |||
| Αντίσταση μόνωσης | ≥200MΩ 100VDC | ||||
| Δόνηση | Χωρίς αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Κλονισμός | 100g,11ms | ||||
| Χρόνος απόκρισης | ≤1ms | ||||
| Σφράγιση δακτυλίου O | Νιτριλικό καουτσούκ ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Σιλικονούχο λάδι | ||||
| Βάρος | ~55g | ||||
| Οι παράμετροι ελέγχονται υπό τις ακόλουθες συνθήκες: 1.5mA @25°C | |||||
| Διάρθρωση περιγράμματος | |||||
| Ηλεκτρική σύνδεση και αντιστάθμιση | |
| Παραδείγματα επιλογής |
|
| Συμβουλές παραγγελίας |
|
| 1. Κατά τη συναρμολόγηση, θα πρέπει να δοθεί προσοχή στον συντονισμό μεταξύ του μεγέθους του πυρήνα και του περιβλήματος του πομπού για την επίτευξη της απαιτούμενης στεγανότητας. |
| 2. Στη διαδικασία συναρμολόγησης του κελύφους, για να διασφαλιστεί η κάθετη ευθυγράμμιση και η ομοιόμορφη πίεση, για να αποφευχθεί η εμπλοκή ή η ζημιά στην πλακέτα αντιστάθμισης. |
- 3. Εάν το δοκιμασμένο μέσο δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό του περιβλήματος (316L), θα πρέπει να δοθούν ειδικές οδηγίες κατά την υποβολή της παραγγελίας.
- 4. Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με το χέρι ή αιχμηρά αντικείμενα, ώστε να μην καταστραφεί ο πυρήνας λόγω παραμόρφωσης ή διάτρησης του διαφράγματος.
- 5. Κρατήστε το στόμιο του πυρήνα πίεσης του μετρητή ανοιχτό στην ατμόσφαιρα, αποτρέψτε την είσοδο νερού, ατμού ή διαβρωτικού μέσου στην αρνητική θάλαμο του πυρήνα πίεσης του μετρητή. 6. Εάν υπάρχουν αλλαγές στους ακροδέκτες, ανατρέξτε στην ετικέτα στον πραγματικό αγωγό για αναφορά.
- εταιρεία
- Ερωτήσεις και Απαντήσεις
| 1. Ε: Ποια είναι τα χαρακτηριστικά των πομπών αισθητήρων πίεσης; |
| Α: Υψηλή ακρίβεια, ανθεκτικότητα και εξαιρετική απόδοση. Διατίθεται προσαρμογή. |
2. Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
3. Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεων για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης.
4. Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τυπικά μοντέλα. Τα προσαρμοσμένα προϊόντα ενδέχεται να διαφέρουν.
5. Ε: Πώς τιμολογούνται τα προϊόντα; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστική τιμολόγηση με εκπτώσεις για μαζικές παραγγελίες ή μακροχρόνιους συνεργάτες.
6. Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και εξυπηρέτηση μετά την πώληση;
Α: Ο χρόνος εγγύησής μας είναι 24 μήνες μετά την αποστολή και η εξυπηρέτηση μετά την πώληση θα απαντήσει στις ερωτήσεις σας σε 24 ώρες, η απομακρυσμένη καθοδήγηση μέσω δικτύου υπολογιστή είναι πάντα διαθέσιμη.
