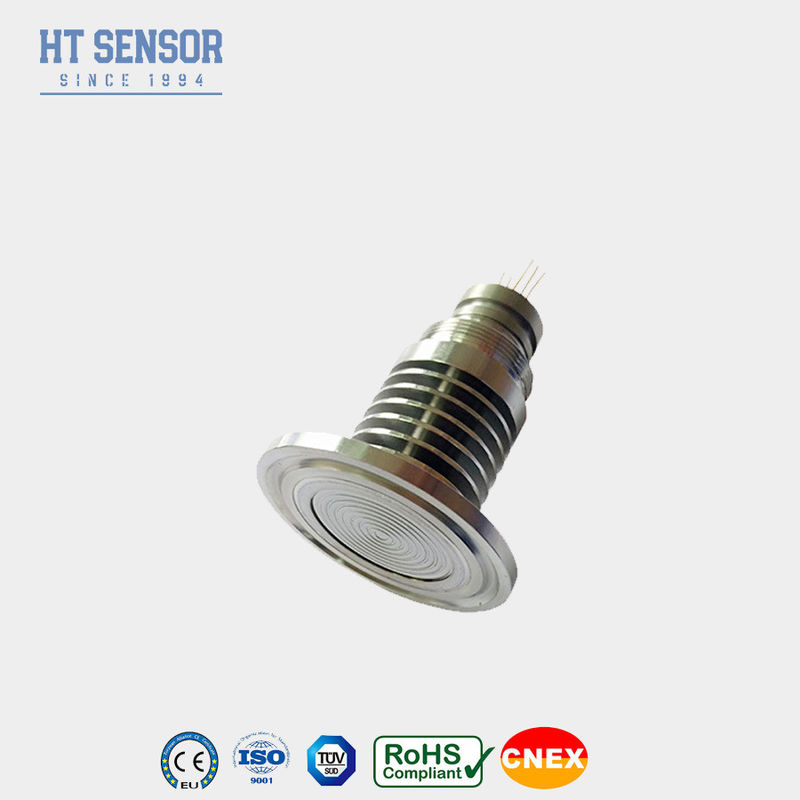

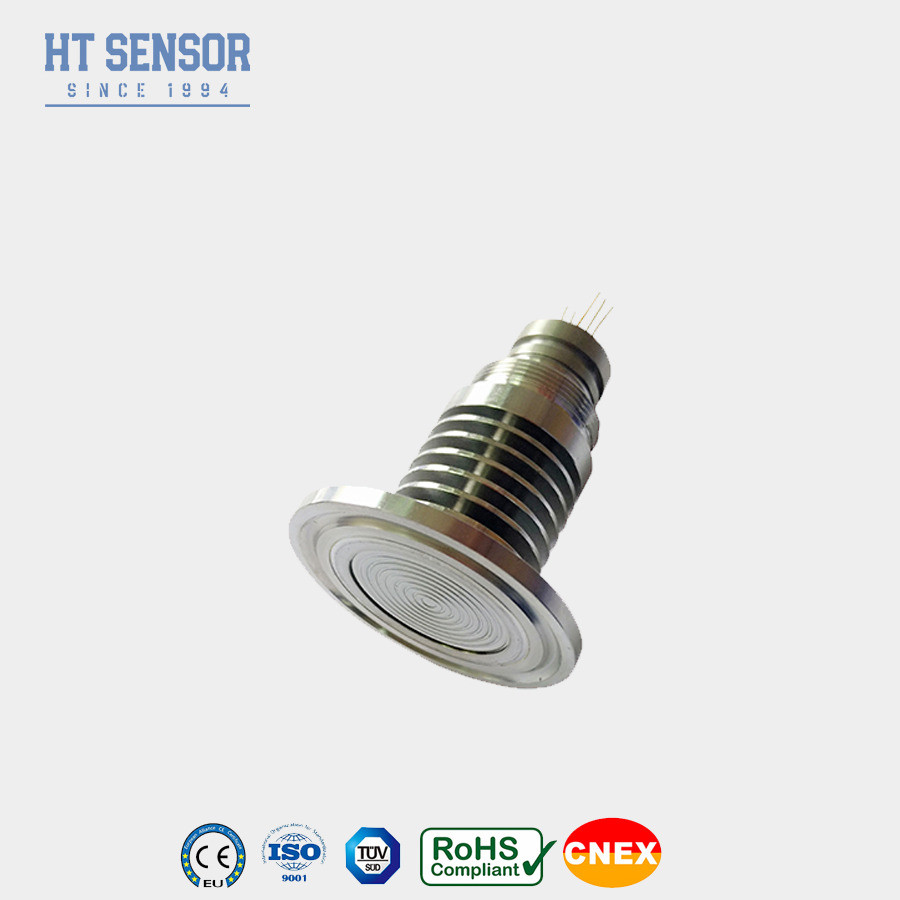

HT-IQ Πιεζοανταποκρουστικός αισθητήρας πίεσης πυριτίου 50,4 mm Μεγάλος αισθητήρας διαφράγματος τύπου Flush
Λεπτομέρειες προϊόντος
| Μοντέλο Αρ.: | HT-IQ | Τύπος νήματος: | 50.4mm σφίξιμο |
|---|---|---|---|
| Τύπος καλωδίωσης: | Τετρασύρματα ή χρυσοκάλυβες καρφίτσες Kovar | Μέσο μέτρησης: | Αέριο και υγρό |
| Σειρά: | 0-35kpa~3.5Mpa | Εξουσία: | 1,5mA |
| Πακέτο μεταφοράς: | χαρτοκιβώτιο | Προέλευση: | Κίνα |
| Κώδικας Hs: | 9026209090 | Τύπος: | Αισθητήρας πίεσης πυριτίου |
| Για: | Διαχυμένος μεταδότης πίεσης πυριτίου | Τύπος σήματος εξόδου: | Αναλογικός τύπος |
| Υλικό: | Ανοξείδωτο ατσάλι | Προσαρμογή: | Διαθέσιμο | Προσαρμοσμένο αίτημα |
| Επισημαίνω |
HT-IQ Πιεζοανταποκρουστικός αισθητήρας πίεσης πυριτίου,Αισθητήρας πίεσης πυριτίου 50,4 mm |
||
Περιγραφή προϊόντος
HT-IQ 50,4mm Μεγάλο διάφραγμα Piezoresistive Silicon Pressure Sensor εισαγωγή
Δέκτης πίεσης πυεζοανταγωνιστικού πυριτίου HT-IQ
Εισαγωγή πιεζοανταγωγικού αισθητήρα πίεσης από πυρίτιο:
Το HT-IQ είναι ένας αισθητήρας πίεσης διαφράγματος με υψηλής σταθερότητας διάχυτο τσιπ πυριτίου.Το ευαίσθητο τσιπ δεν έρχεται σε άμεση επαφή με το μέσο μέτρησης.Είναι κατάλληλο για εφαρμογές σε βιομηχανίες όπως τα τρόφιμα και η υγιεινή.
Χαρακτηριστικά του προϊόντοςαπό πιεζοανταγωγικό ανιχνευτή πίεσης από πυρίτιο:
- Χρησιμοποιώντας προηγμένη τεχνολογία και 316L στερεόχοιρο ατσάλιυλικά όπως το τιτάνιο και το Hastelloy για το διάφραγμα
- Χρησιμοποιώντας κυκλώματα παχιάς ταινίας για αντιστάθμιση θερμοκρασίας και μηδενικό σημείο διόρθωση
- εξαιρετική αξιοπιστία, επαναληπτικότητα και σταθερότητα

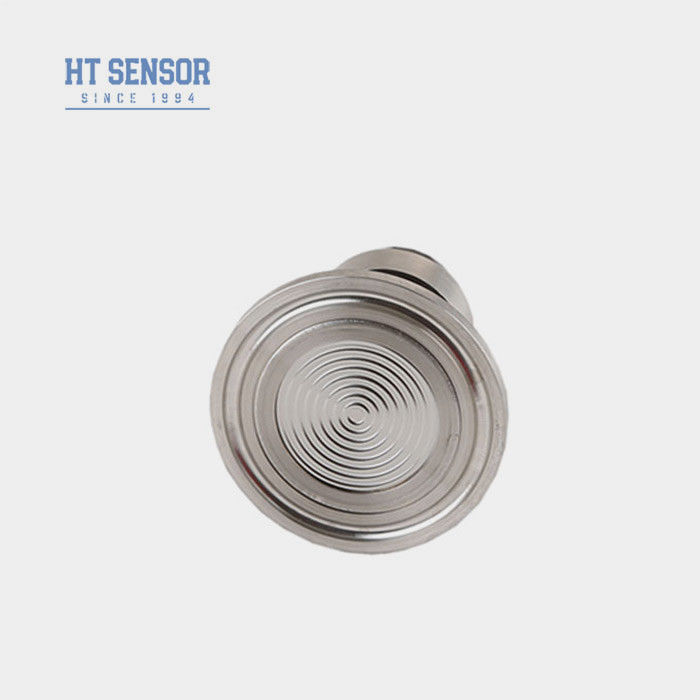

- Δομή διαφραγμού που καθαρίζει εύκολα
- Για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με 316Lσυμβατότητα από ανοξείδωτο χάλυβα
- Βιομηχανία τροφίμων και ποτών
- Ελέγχος βιομηχανικών διαδικασιών
- Φαρμακευτική
- Δυναμική παροχή: ≤2mA DC (τυπική 1.5mA DC)
- Αντίσταση εισόδου: 2,5KΩ~6KΩ
- Αντίσταση εξόδου: 2,5KΩ~6KΩ
- Ηλεκτρική σύνδεση: Χρυσές καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm.
| Παραμέτρους απόδοσηςαπό πιεζοανταγωγικό ανιχνευτή πίεσης από πυρίτιο: | |||||
| Πεδίο μέτρησης | Διάμετρος (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Σφραγισμένο | 3500 KPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | ||
| Πλήρης έκδοση | ≤ 20KPa | 50 ± 10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | ~ 150g | ||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 1,5mA @ 25°C | |||||
| Σχέδιο κατασκευής | |

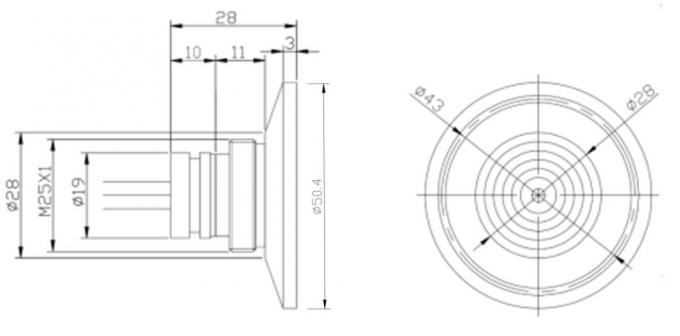

| Διάσταση |
|

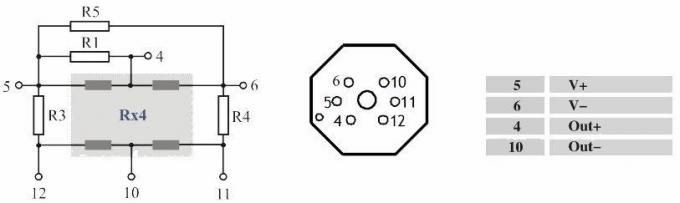

| Ηλεκτρική σύνδεση και αντιστάθμιση |
|

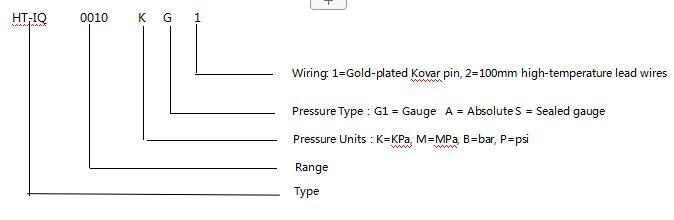

| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
απαιτούμενη αεροστεγνότητα
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
