Δέκτης πίεσης πυρετό 5V 10VDC Δέκτης πίεσης υγρού αέρα πυρετού HT19V
Product Details
| Μοντέλο Αρ.: | HT19V | Τύπος νήματος: | Όχι |
|---|---|---|---|
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Μέσο μέτρησης: | Αέριο και υγρό |
| Σειρά: | 0-10kpa~100mpa | Παραγωγή: | mV |
| Τύπος πίεσης: | Γ/Α/Σ | Προμήθεια: | 1,5mA |
| Κώδικας Hs: | 9026209090 | Δυνατότητα προσφοράς: | 20000 τεμάχια/μήνα |
| Τύπος: | Αισθητήρας πίεσης πιεζοαπομείωσης | Υλικό: | Ανοξείδωτο ατσάλι |
| Προσαρμογή: | Διαθέσιμο | Προσαρμοσμένο αίτημα | ||
| Επισημαίνω |
HT19V Σιλικόνιο Πιεζοανταγωγικός αισθητήρας πίεσης,Δέκτης πίεσης πυρετοανταγωνιστικού πυριτίου 10VDC,10VDC αισθητήρας πίεσης υγρού αέρα από πυρίτιο |
||
Product Description

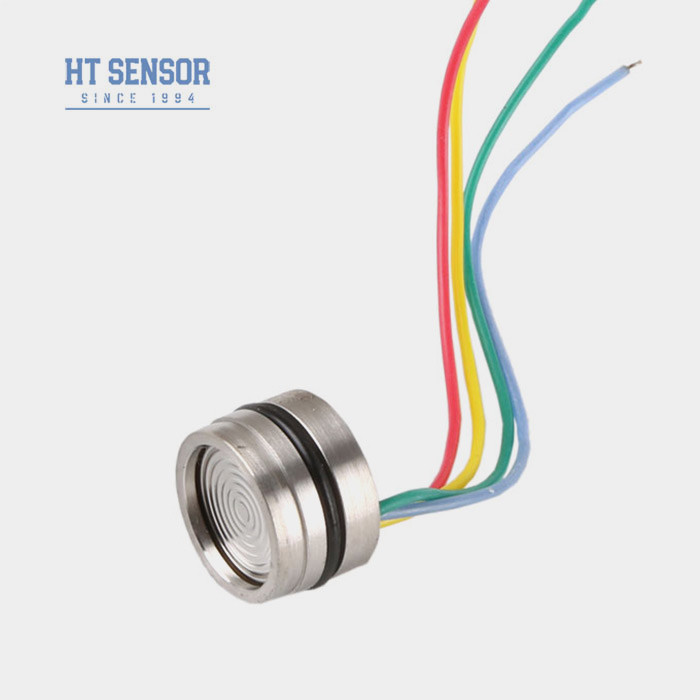

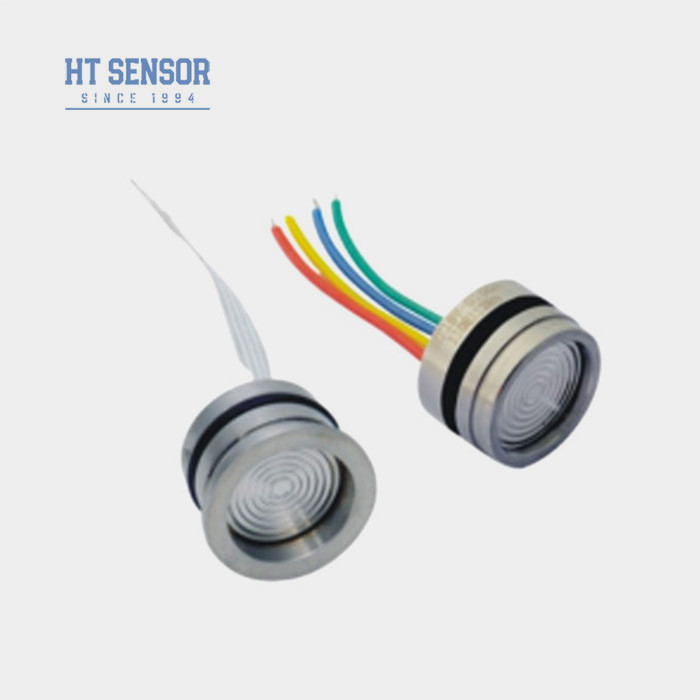

HT19V 19mm 10VDC Πιεζοηλεκτρικός αισθητήρας πίεσης πυριτίου για αέρα και υγρό
HT19V Σιλικόνιο Πιεζοανταγωγικός αισθητήρας πίεσης
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
Το HT19V χρησιμοποιεί ένα εξαιρετικά σταθερό διάχυτο στοιχείο πυριτίου, καθιστώντας το ένα αξιόπιστο πυριτικό πιεζοαποσταλτικό αισθητήρα πίεσης.ο αισθητήρας μετρά με ακρίβεια την πίεση υγρών και αερίωνΟι ευρείες εφαρμογές του σε συμπυκνωτές αέρα και συστήματα ψύξης το καθιστούν πολύτιμο πλεονέκτημα σε διάφορες βιομηχανίες.
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή πίεσης από πυρίτιο:
1Χρησιμοποιεί κυκλώματα παχιάς ταινίας για αντιστάθμιση θερμοκρασίας και μηδενική μετατόπισηδιόρθωση
2Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
3.Η παροχή ενέργειας σταθερής τάσης, τυποποιημένη έξοδος
Εφαρμογέςαπό ανιχνευτή πίεσης από πυρίτιο:
1.Κατάλληλο για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με 316Lσυμβατότητα από ανοξείδωτο χάλυβα
2Χρησιμοποιείται σε συστήματα ελέγχου διαδικασιών για την παρακολούθηση και τον έλεγχο της πίεσης.
3.Συνήθως χρησιμοποιείται σε συστήματα ψύξης και συμπυκνωτές αέρα για πίεση μέτρηση.
Ηλεκτρική απόδοσηαπό ανιχνευτή πίεσης από πυρίτιο:
1Ηλεκτρική τροφοδοσία: ≤10VDC
2.Εξόδου τάσης κοινής λειτουργίας: 50% της εισόδου (τυπική)
3.Αντίσταση εισόδου:4KΩ~20KΩ
4.Αντίσταση εξόδου:2.5KΩ~6KΩ
5Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο:. | ||||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Σφραγισμένο | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Τύπος | Μαξ | Μονάδα | ||||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | |||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | |||
| Υστερέση | 0.05 | 0.1 | % F.S | |||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | |||
| Πλήρης έκδοση | ≤ 20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2.5 | % F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |||
| Αντισταθμισμένη προσωρινή. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Θερμοκρασία λειτουργίας | -20~80 | oC | ||||
| Θέρμανση αποθήκευσης | -40~125 | oC | ||||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | |||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | |||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | ||||
| Υλικό διαφράγματος | 316L | |||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | |||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||||
| Σοκ | 100 g, 11 ms | |||||
| Χρόνος απόκρισης | ≤ 1 ms | |||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | |||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | |||||
| Βάρος | ~ 28g | |||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 10V @ 25oC | ||||||
| Σχέδιο κατασκευήςαπό ανιχνευτή πίεσης από πυρίτιο | |
| < 3,5 MPaS |  |
| ≥3,5MPaS < 40MPaS |
|
| ≥40MPaS | |
| Ηλεκτρική σύνδεση και αντιστάθμισηαπό ανιχνευτή πίεσης από πυρίτιο |
|
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι ευθυγραμμίζεται κατακόρυφα και εφαρμόστε ίση πίεση για να αποφευχθεί η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
| Ερωτήσεις και απαντήσεις |
.
.
