Αισθητήρας πίεσης υγρού πυριτίου 10VDC, κυψέλη, μίνι σπείρωμα, αισθητήρας πίεσης στάθμης δεξαμενής νερού
Product Details
| Μοντέλο ΑΡΙΘ.: | HT30V | Τύπος νήματος: | Προσαρμοσμένο |
|---|---|---|---|
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Μέσο μέτρησης: | Αέριο και υγρό |
| Προσαρμοσμένο: | Προσαρμοσμένο | Εξουσία: | 5VDC 10VDC |
| Προσδιορισμός: | Τρίχωμα G1/4 G1/8 1/4NPT κλπ. | Τύπος σήματος εξόδου: | Αναλογικός τύπος |
| Υλικό: | Ανοξείδωτο ατσάλι | Προσαρμογή: | Διαθέσιμος |
| Επισημαίνω |
10VDC αισθητήρας πίεσης υγρού πυριτίου,Μίνι νήμα αισθητήρα πίεσης υγρού πυριτίου,Αισθητήρας πίεσης επιπέδου δεξαμενής νερού 10VDC |
||
Product Description
HT30V 10VDC Mini Thread Liquid Silicon Pressure Sensor Transducer με τροφοδοσία
HT30V ΠιεζοανταποδοτικόΣιλικόνηΑισθητήρας πίεσης
Εισαγωγή αισθητήρα πίεσης πυριτίου νήματος:
Το HT30V χρησιμοποιεί ένα εξαιρετικά σταθερό διάχυτο στοιχείο πυριτίου, καθιστώντας το ένα αξιόπιστο πυριτικό πιεζοαποστατικό αισθητήρα πίεσης.ο αισθητήρας μετρά με ακρίβεια την πίεση υγρών και αερίωνΟι ευρείες εφαρμογές του σε συμπυκνωτές αέρα και συστήματα ψύξης το καθιστούν πολύτιμο πλεονέκτημα σε διάφορες βιομηχανίες.
Χαρακτηριστικά του προϊόντοςαπό αισθητήρα πίεσης πυριτίου νήματος:
- Χρησιμοποιεί κυκλώματα παχιάς ταινίας για την αντιστάθμιση θερμοκρασίας και μηδενική μετατόπισηΔιορθώσεις.
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα.
- Η παροχή ενέργειας σταθερής τάσης, τυποποιημένη έξοδος
- Για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με 316Lσυμβατότητα από ανοξείδωτο χάλυβα
- Χρησιμοποιείται σε συστήματα ελέγχου διαδικασιών για την παρακολούθηση και τον έλεγχο της πίεσης.
- Συχνά χρησιμοποιείται σε συστήματα ψύξης και συμπυκνωτές αέρα για πίεση μέτρηση.
- Ηλεκτρική τροφοδοσία: ≤10VDC
- Η τάση εξόδου κοινής λειτουργίας: 50% της εισόδου (τυπική)
- Αντίσταση εισόδου:4KΩ~20KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας
| Παραμέτρους απόδοσηςαπό αισθητήρα πίεσης πυριτίου νήματος: | ||||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Σφραγισμένο | 3500KPaS,7MPaS,10MPaS,20MPaS | |||||
| Τύπος | Μαξ | Μονάδα | ||||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | |||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | |||
| Υστερέση | 0.05 | 0.1 | % F.S | |||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | |||
| Πλήρης έκδοση | ≤ 20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2.5 | % F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |||
| Αντισταθμισμένη προσωρινή. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Θερμοκρασία λειτουργίας | -20~80 | oC | ||||
| Θέρμανση αποθήκευσης | -40~125 | oC | ||||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | |||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | |||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | ||||
| Υλικό διαφράγματος | 316L | |||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | |||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||||
| Σοκ | 100 g, 11 ms | |||||
| Χρόνος απόκρισης | ≤ 1 ms | |||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | |||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | |||||
| Βάρος | ~ 63g | |||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 10V @ 25oC | ||||||

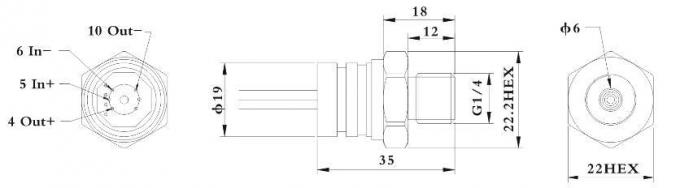

| Σχέδιο κατασκευής | |
| Διάσταση | |
| Σημειώσεις: Το μέγεθος του νήματος του αισθητήρα πίεσης μπορεί να προσαρμοστεί | |
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
1Για τους αισθητήρες με νήματα, βεβαιωθείτε ότι επιβεβαιώνετε την απαιτούμενη διεπαφή νήματος, την άνω διεπαφή, την κάτω διεπαφή ή τις ανάγκες συγκόλλησης για να δώσετε το διάγραμμα μεγέθους περίγραμμα.
2Εάν το υπό δοκιμή μέσο είναι ασυμβίβαστο με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
3- Αποφύγετε να χρησιμοποιείτε χέρια ή κοφτερά αντικείμενα στο διάφραγμα του αισθητήρα, προκειμένου να αποφευχθεί η παραμόρφωση του διάφραγματος ή το τρύπημα και η βλάβη του πυρήνα.
4. Κρατήστε ανοιχτή την πύλη πίεσης του πυρήνα μετρητή στην ατμόσφαιρα για να αποφεύγεται η είσοδος νερού, υδρατμών ή διαβρωτικών μέσων στον θάλαμο αρνητικής πίεσης του πυρήνα μετρητή.
5Εάν κάποια καρφίτσα αλλάζει, ανατρέξτε στην ετικέτα στο πραγματικό καλώδιο πυρήνα.
