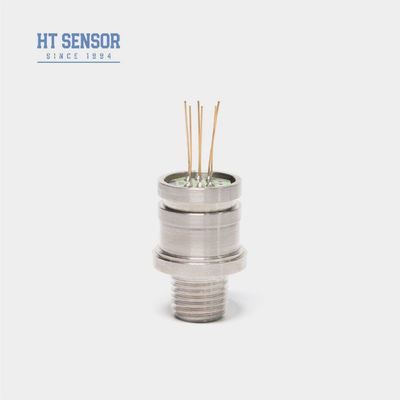

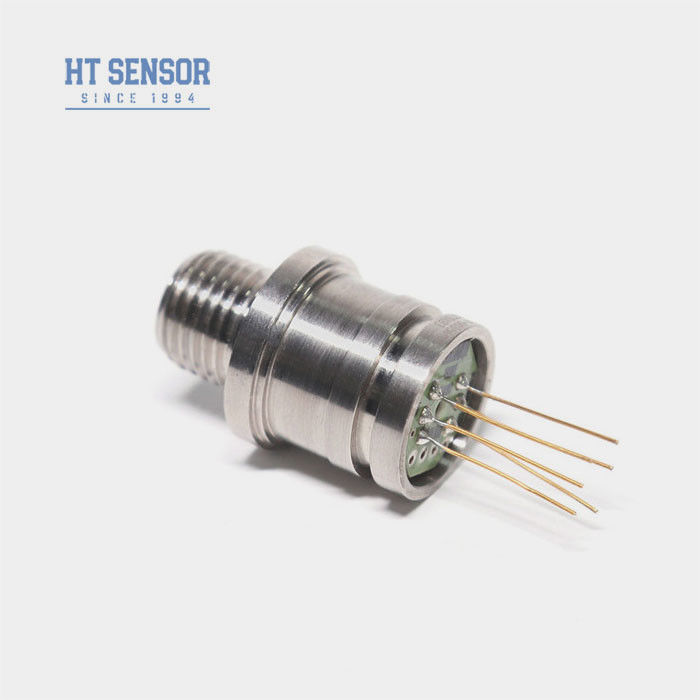

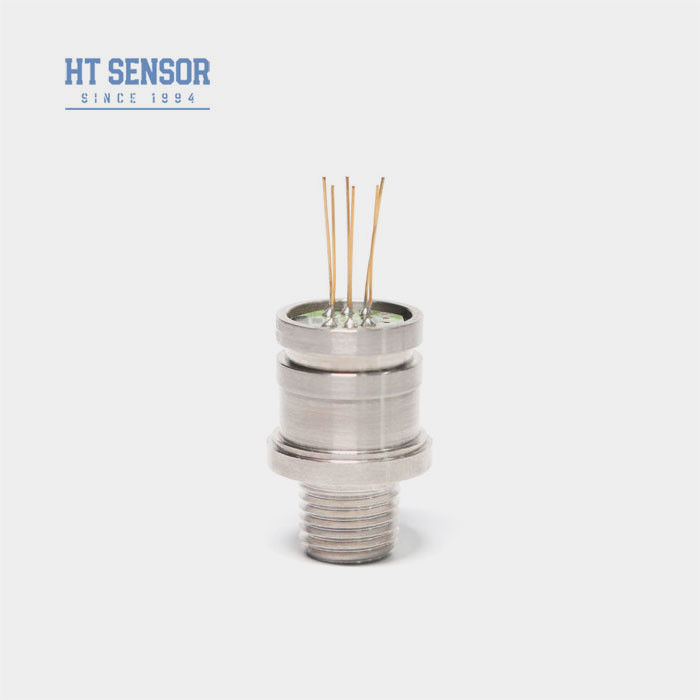

HT30 G1/4 Κυψέλη Αισθητήρα Πίεσης Σιλικόνης με Σπείρωμα G1/4 Αισθητήρας Πίεσης Στάθμης Υγρού OEM
Product Details
| Μοντέλο Αρ.: | HT30 | Τύπος νήματος: | OEM |
|---|---|---|---|
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Μέσο μέτρησης: | Αέριο και υγρό |
| Σειρά: | 0-10kpa~20Mpa | Εξουσία: | 1,5mA |
| Πακέτο μεταφοράς: | Χαρτοκιβώτιο | Κωδικός Hs: | 9026209090 |
| Δυνατότητα προσφοράς: | 50000PCS/έτος | Τύπος: | Αισθητήρας πίεσης πιεζοαπομείωσης |
| Για: | Διαχυμένος μεταδότης πίεσης πυριτίου | Τύπος σήματος εξόδου: | Αναλογικός τύπος |
| Υλικό: | ανοξείδωτο χάλυβα | Προσαρμογή: | Διαθέσιμο | Προσαρμοσμένο αίτημα |
| Επισημαίνω |
HT30 Αισθητήρας πίεσης πυριτίου νήματος,Κύκλος αισθητήρα πίεσης πυριτίου OEM,Αισθητήρας πίεσης υγρού νερού OEM |
||
Product Description
Baoji Hengtong HT30 Thread Προσαρμοσμένο στοιχείο αισθητήρα πίεσης πυριτίου για νερό
Αισθητήρας πίεσης πυριτίου HT30 Piezoresistive
Εισαγωγή του αισθητήρα πίεσης πυριτίου:
Ο αισθητήρας πίεσης πυριτίου HT30 piezoresistive είναι ένα εξαιρετικά σταθερό διαχυμένο πυρίτιο στοιχείο. Χρησιμοποιεί το piezoresistive effect του διαχυμένου πυριτίου για να μετρήσει την πίεση υγρών και αερίων. Ο πυρήνας είναι συγκολλημένος μαζί με ένα τυπικό σπείρωμα και δεν χρησιμοποιεί στεγανοποίηση O-ring, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα εφαρμογών.
- Τροφοδοσία: ≤2mA DC (Τυπικό 1.5mA DC)
- Εμπέδηση εισόδου:2.5KΩ~6KΩ
- Εμπέδηση εξόδου:2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση:Επιχρυσωμένα πινάκια Kovar ή καλώδια υψηλής θερμοκρασίας 100mm.
| Παράμετροι απόδοσης του αισθητήρα πίεσης πυριτίου: | |||||
| Εύρος μέτρησης | Gauge(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absolute(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Sealed(S) | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| Typ | Max | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | %F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | %F.S | ||
| Υστέρηση | 0.05 | 0.1 | %F.S | ||
| Έξοδος μηδενικής μετατόπισης | 0±1 | 0±2 | mV | ||
| Έξοδος πλήρους κλίμακας | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Μετατόπιση θερμοκρασίας μηδενικής μετατόπισης | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Μετατόπιση θερμοκρασίας πλήρους κλίμακας | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Αντιστάθμιση θερμοκρασίας | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Θερμοκρασία λειτουργίας | -20~80 | ºC | |||
| Θερμοκρασία αποθήκευσης | -40~125 | ºC | |||
| Επιτρεπόμενη υπερφόρτωση | Λάβετε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | ||||
| Πίεση ρήξης | 5X η πλήρης κλίμακα | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | F.S/Έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥200MΩ 100VDC | ||||
| Δόνηση | Χωρίς αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Κλονισμός | 100g,11ms | ||||
| Χρόνος απόκρισης | ≤1ms | ||||
| Σφράγιση O-ring | Νιτριλικό καουτσούκ ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Σιλικονούχο λάδι | ||||
| Βάρος | ~63g | ||||
| Οι παράμετροι ελέγχονται υπό τις ακόλουθες συνθήκες: 1.5mA @ 25°C | |||||
| Διάρθρωση περιγράμματος του αισθητήρα πίεσης πυριτίου | |

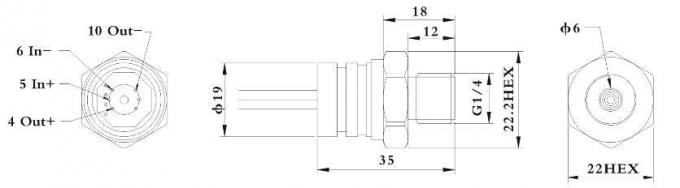

| Διάσταση |
|

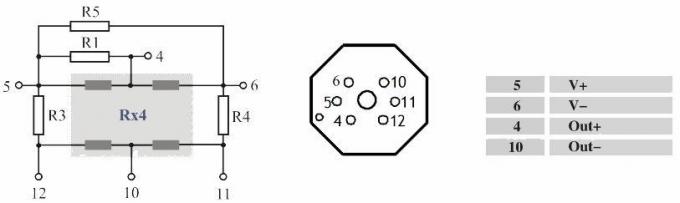

| Ηλεκτρική σύνδεση και αντιστάθμιση |
|

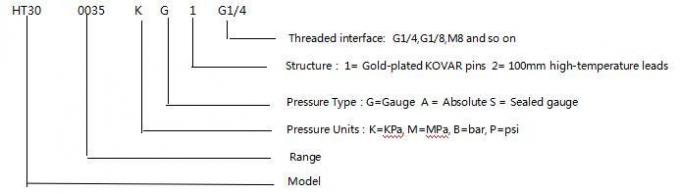

| Παραδείγματα επιλογής |
Χαρακτηριστικά προϊόντος του αισθητήρα πίεσης πυριτίου:
- Χρησιμοποιώντας προηγμένη τεχνολογία και περίβλημα από ανοξείδωτο χάλυβα 316L, μαζί με υλικά όπως τιτάνιο και Hastelloy για το διάφραγμα
- Χρησιμοποιώντας κυκλώματα παχιάς μεμβράνης για αντιστάθμιση θερμοκρασίας και μηδενικό σημείο διόρθωση.
- Διατίθενται πολλαπλές διεπαφές σπειρώματος για επιλογή
- Συγκολλημένο ως ένα κομμάτι, συμπαγές μέγεθος και υψηλή αξιοπιστία
- Εφαρμόζεται σε διάφορους βιομηχανικούς χώρους διεργασιών, συμπεριλαμβανομένων του πετρελαίου, των χημικών, της μεταλλουργίας, της ενέργειας και της υδρολογίας .
- Χρησιμοποιείται στις θαλάσσιες και αεροπορικές βιομηχανίες
- Κατάλληλο για υδραυλικά και πνευματικά συστήματα ελέγχου
- Χρησιμοποιείται σε εφαρμογές ελέγχου διεργασιών
| Συμβουλές παραγγελίας |
1. Στη συναρμολόγηση, δώστε προσοχή στον συντονισμό του μεγέθους του πυρήνα και του περιβλήματος του πομπού για να επιτευχθεί η απαιτούμενη στεγανοποίηση
2. Κατά τη διαδικασία συναρμολόγησης του περιβλήματος, βεβαιωθείτε ότι είναι κάθετα ευθυγραμμισμένο και ασκήστε ομοιόμορφη πίεση για να αποφύγετε εμπλοκή ή ζημιά στην πλάκα αντιστάθμισης.
3. Εάν το μέσο υπό δοκιμή δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό του περιβλήματος (316L), θα πρέπει να δοθούν ειδικές οδηγίες κατά την υποβολή της παραγγελίας.
4. Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή αιχμηρά αντικείμενα για να αποφύγετε την παραμόρφωση ή τη διάτρηση του διαφράγματος και την καταστροφή του πυρήνα.
5. Κρατήστε την θύρα πίεσης του πυρήνα του μετρητή ανοιχτή στην ατμόσφαιρα για να αποτρέψετε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον θάλαμο αρνητικής πίεσης του πυρήνα του μετρητή.
6. Εάν υπάρχουν αλλαγές σε κάποιο πινάκι, ανατρέξτε στην ετικέτα στο πραγματικό καλώδιο του πυρήνα.
| εταιρεία |
| Ερωτήσεις και Απαντήσεις |
Ε1:Είστε εμπορική εταιρεία;
Α1:Είμαστε κατασκευαστής με περισσότερα από 29 χρόνια εμπειρίας.
Ε2:Προσαρμοσμένο προϊόν
Α2:Παρέχουμε υπηρεσίες OEM και Custom-Design.
Ε3:Εγγύηση ποιότητας
Α3:Τα προϊόντα μας έχουν περιορισμένη εγγύηση 12 έως 18 μηνών από την ημερομηνία αποστολής στον αρχικό αγοραστή. Η Hengtong θα αντικαταστήσει ή θα επισκευάσει ελαττωματικά προϊόντα δωρεάν. Αυτή η εγγύηση δεν ισχύει για μονάδες που έχουν τροποποιηθεί, χρησιμοποιηθεί λανθασμένα, παραμεληθεί.
Ε4:Αποστολή και συσκευασία
Α4:Τα προϊόντα αποστέλλονται γενικά με διεθνή Express, συμπεριλαμβανομένων των UPS, FedEx, DHL και INT για προπληρωμένο φορτίο, μπορείτε επίσης να χρησιμοποιήσετε τον λογαριασμό αποστολής σας για να συλλέξετε, Τυπική συσκευασία εξαγωγής, συμπεριλαμβανομένης της πιστοποίησης επιθεώρησης.
Ε5:Επικοινωνήστε μαζί μας
Α5:Έχουμε μια ενεργή και έμπειρη ομάδα πωλήσεων για να σας εξυπηρετήσουμε σε τεχνικά ερωτήματα και επιχειρηματικά θέματα. Απλώς αφήστε μας ένα μήνυμα ή κάντε κλικ στην Online Service.
