Ατσάλι από ανοξείδωτο πυριτικό συστατικό αισθητήρα πίεσης
Product Details
| Μοντέλο ΑΡΙΘ.: | HT30 | Τύπος νήματος: | G1/4 G1/8 κλπ. |
|---|---|---|---|
| Τύπος καλωδίωσης: | Χρυσές καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100mm. | Μέσο μέτρησης: | Αέριο και υγρό |
| Σταθερότητα: | ± 0,1% F.S./έτος | Σειρά: | 0~10kpa- 40Mpa |
| Διάφραγμα: | 316 λίτρα | Τροφοδοτικό: | 1,5mA |
| Τύπος σήματος εξόδου: | Αναλογικός τύπος | Υλικό: | Ανοξείδωτο ατσάλι |
| Προσαρμογή: | Διαθέσιμο | Προσαρμοσμένο αίτημα | Εγγύηση: | 2 Χρόνια |
| Επισημαίνω |
Ανιχνευτής πίεσης πυριτίου από ανοξείδωτο χάλυβα,Μέρος αισθητήρα πίεσης πυριτίου,Μεταγωγός πίεσης πυριτίου |
||
Product Description

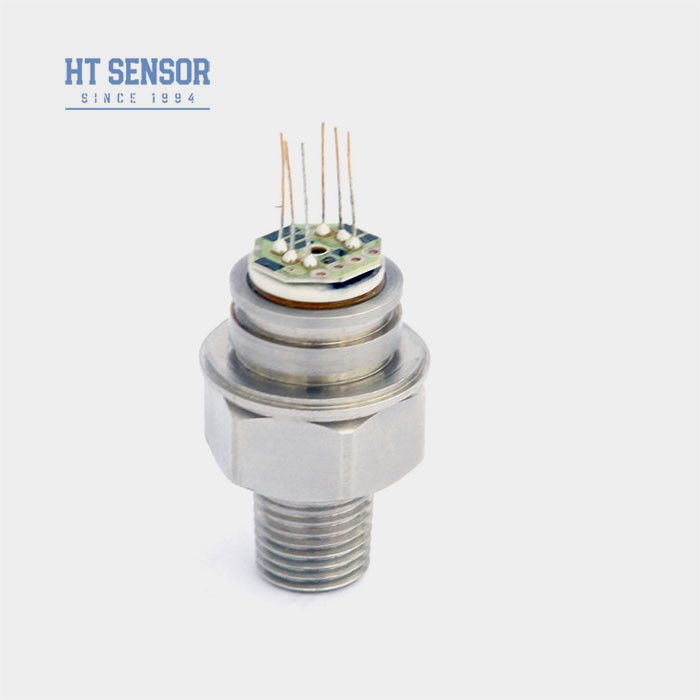

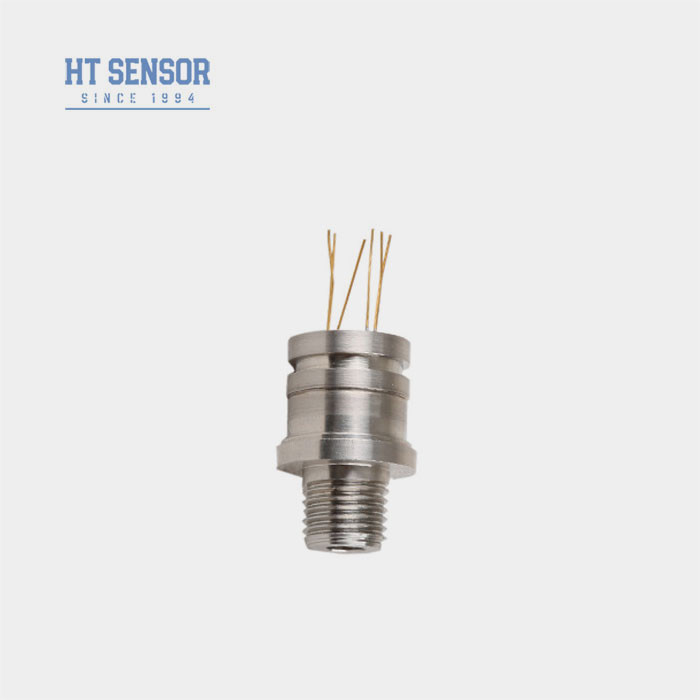

HT30 Ατσάλινος ανιχνευτής πίεσης συστατικό αισθητήρα πίεσης πυριτίου για μεταδότη πίεσης
HT30 Σημαντής πίεσης πυριτίου με πιεζοαπομείωση
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
Ο αισθητήρας πίεσης πίεσης HT30 είναι ένα εξαιρετικά σταθερό διάχυτο πυρίτιοΧρησιμοποιεί την πιεζοαποσταλτική επίδραση του διάχυτου πυριτίου για να μετρήσει τηνΟ πυρήνας συγκολλείται μαζί με ένα πρότυποΕπικοινωνία με την ΕταιρείαΕφαρμογές
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή πίεσης από πυρίτιο:
1Χρησιμοποιώντας προηγμένη τεχνολογία και 316L στερεόχοιρο, μαζί μευλικά όπως το τιτάνιο και το Hastelloy για το διάφραγμα
2Χρησιμοποιώντας κυκλώματα παχιάς ταινίας για την αντιστάθμιση θερμοκρασίας και το μηδενικό σημείοδιόρθωση.
3.Πολλαπλές διεπαφές πεδίου διαθέσιμες για επιλογή
4- Ζυγισμένο σε ένα κομμάτι, συμπαγές μέγεθος και υψηλή αξιοπιστία
Εφαρμογέςαπό ανιχνευτή πίεσης από πυρίτιο:1Εφαρμόζεται σε διάφορες βιομηχανικές εγκαταστάσεις, συμπεριλαμβανομένων πετρελαίου, χημικών, μεταλλουργίας, ενέργειας και υδρολογίας.
2Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες
3.Είναι κατάλληλο για υδραυλικά και πνευματικά συστήματα ελέγχου
4Χρησιμοποιείται σε εφαρμογές ελέγχου διαδικασιών
Ηλεκτρική απόδοσηαπό ανιχνευτή πίεσης από πυρίτιο:1Ηλεκτρική τροφοδοσία: ≤2mA DC (τυπική 1.5mA DC)
2.Αντίσταση εισόδου:2.5KΩ~6KΩ
3.Αντίσταση εξόδου:2.5KΩ~6KΩ
4Ηλεκτρική σύνδεση: Χρυσοκάλυβες καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm.
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο: | |||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Σφραγισμένο | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | ||
| Πλήρης έκδοση | ≤ 20KPa | 50 ± 10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Αντισταθμισμένη προσωρινή. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | ~ 63g | ||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 1.5mA @ 25°C | |||||
| Σχέδιο κατασκευής | |

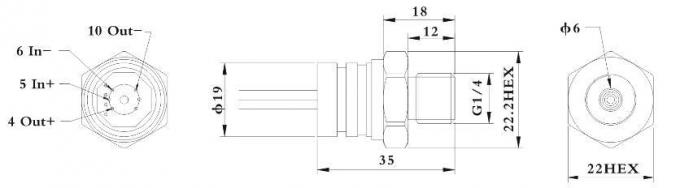

| Διάσταση |
|

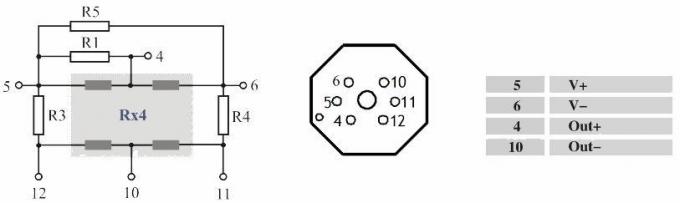

| Ηλεκτρική σύνδεση και αντιστάθμιση |
|

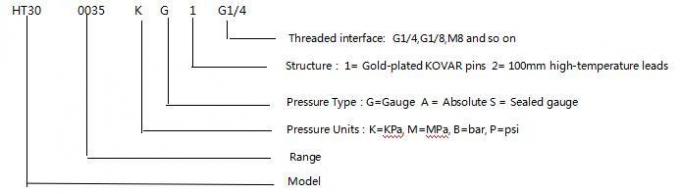

| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
απαιτούμενη αεροστεγνότητα
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
| Ερωτήσεις και απαντήσεις |
.4.Q: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
.6Ερώτηση: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και οι υπηρεσίες μας μετά την πώληση θα απαντήσουν με τις ερωτήσεις σας μέσα σε 24 ώρες, η απομακρυσμένη καθοδήγηση από το δίκτυο PC είναι πάντα διαθέσιμη.
