HT20V Αισθητήρας Διαφορικής Πίεσης Κυψέλης Αισθητήρα Πίεσης Διασποράς Πυριτίου Πιεζοαντίστασης
Product Details
| Μοντέλο ΑΡΙΘ.: | HT20V | Τύπος καλωδίωσης: | Τέσσερα καλώδια |
|---|---|---|---|
| Μέσο μέτρησης: | Αέριο και υγρό | Προσαρμοσμένο: | Προσαρμοσμένο |
| Εξουσία: | 10VDC | Πακέτο μεταφοράς: | χαρτοκιβώτιο |
| Τύπος: | Διαφορετικός αισθητήρας πίεσης πιεζοαπομείωσης | Τύπος σήματος εξόδου: | Αναλογικός τύπος |
| Υλικό: | Ανοξείδωτο ατσάλι | Προσαρμογή: | Διαθέσιμο | Προσαρμοσμένο αίτημα |
| Επισημαίνω |
HT20V Διαφορετική πίεση αισθητήρα,Διαφορετικός αισθητήρας πίεσης διάχυτο πυρίτιο,Διασκορπισμένος ανιχνευτής πίεσης πυρετό |
||
Product Description

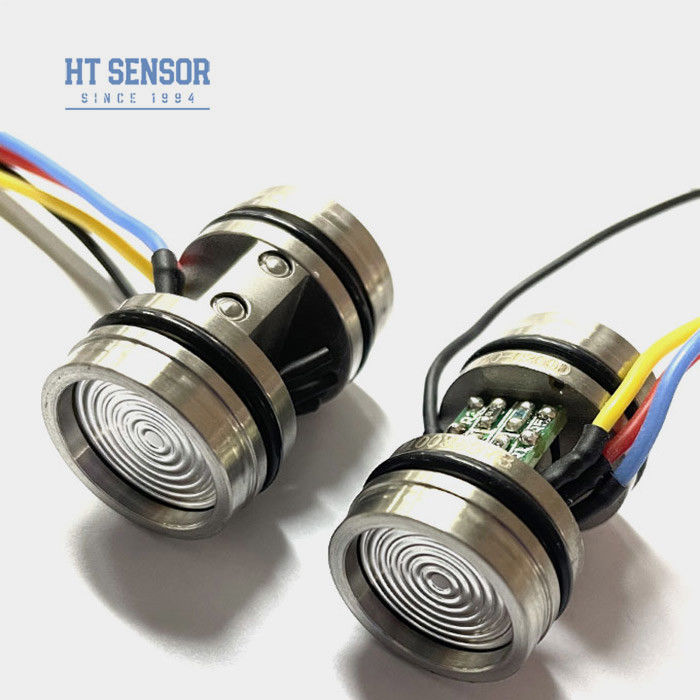

Baoji Hengtong HT20V Διαφορετικός διασκορπισμένος αισθητήρας πίεσης πυριτίου 10vdc
Εισαγωγή αισθητήρα πίεσης διασκορπισμένου πυριτίου με διαφορικό:
Το HT20V είναι ένας αισθητήρας διαφορικής πίεσης που χρησιμοποιεί ένα εξαιρετικά σταθερό διάχυτοΠεριβάλλεται από ένα ανθεκτικό περίβλημα από ανοξείδωτο χάλυβα 316L,Ο αισθητήρας λειτουργεί με εξαιρετική αξιοπιστία.Μέσα από ένα διάφραγμα από ανοξείδωτο χάλυβα και ένα σφραγισμένο έλαιο πυριτίου, εξασφαλίζοντας ακριβήΤο ευαίσθητο τσιπ παραμένει απομονωμένοάμεση επαφή με το μετρούμενο μέσο, δημιουργώντας πλήρως στερεή κατάστασηΗ μέτρηση της διαφορικής πίεσηςΠολυδιάστατο προϊόν είναι κατάλληλο για διάφορες εφαρμογές που απαιτούν αξιόπιστη καιακριβής μέτρηση διαφορικής πίεσης
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή πίεσης από διαφορικό διάχυτο πυρίτιο:
- Σταθερή και αξιόπιστη απόδοση
- Υψηλή αντοχή στη στατική πίεση
- Αποδοτική από πλευράς κόστους
- Ανίχνευση διαφορικής πίεσης
- Μηχανές βαθμονόμησης πίεσης
- Μέτρηση επιπέδου υγρού
- Ηλεκτρική τροφοδοσία: ≤10VDC
- Η τάση εξόδου κοινής λειτουργίας: 50% της εισόδου (τυπική)
- Αντίσταση εισόδου:4KΩ~20KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: καλώδιο υψηλής θερμοκρασίας 100 mm.
| Παραμέτρους απόδοσηςμε ανιχνευτή πίεσης από διαφορικό διάχυτο πυρίτιο: | ||||
| Πεδίο μέτρησης | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Τύπος | Μαξ | Μονάδα | ||
| Γραμμικότητα | ±0.15 | ±0.3 | % F.S | |
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | |
| Υστερέση | 0.05 | 0.1 | % F.S | |
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | |
| Πλήρης έκδοση | ≤ 20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2.5 | % F.S |
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S |
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |
| Αντισταθμισμένη προσωρινή. | ≤ 20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| Θερμοκρασία λειτουργίας | -20~80 | oC | ||
| Θέρμανση αποθήκευσης | -40~125 | oC | ||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 4MPa | |||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | |||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | ||
| Υλικό διαφράγματος | 316L | |||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | |||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||
| Σοκ | 100 g, 11 ms | |||
| Χρόνος απόκρισης | ≤ 1 ms | |||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | |||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | |||
| Βάρος | ~ 45g | |||
| Οι παράμετροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: σταθερή τάση 10V και θερμοκρασία περιβάλλοντος 25oC | ||||

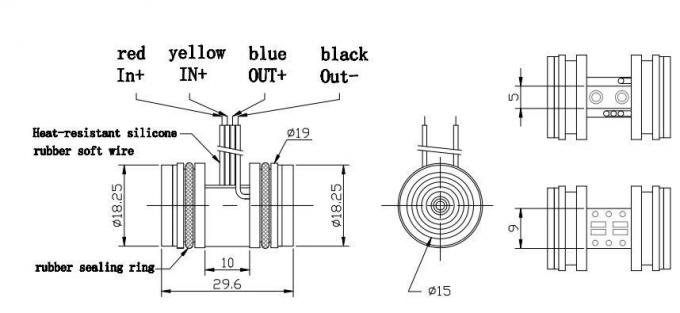

| Σχέδιο κατασκευήςμε ανιχνευτή πίεσης από διαφορικό διάχυτο πυρίτιο | |
| Διάσταση |  |
| ΣημειώσειςΕάν υπάρχουν αλλαγές στα χρώματα του καλωδίου, ανατρέξτε στην ετικέτα που επισυνάπτεται στον αισθητήρα για ακριβείς πληροφορίες. | |

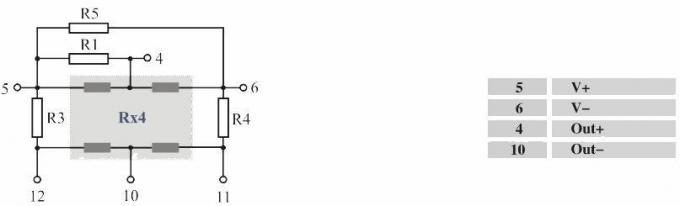

| Ηλεκτρική σύνδεση και αντιστάθμισημε ανιχνευτή πίεσης από διαφορικό διάχυτο πυρίτιο |
|

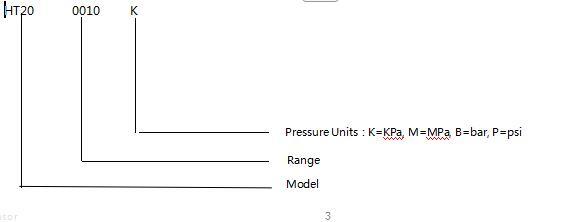

| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ίση πίεση για να αποφευχθεί η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
| Ερωτήσεις και απαντήσεις |
.
.
