ODM OEM Σιλικόνιο Piezoresistive αισθητήρας πίεσης 10mv/V Διαφράγμα Βασισμένος αισθητήρας πίεσης
Product Details
| Μοντέλο Αρ.: | HT26V | Τύπος σήματος εξόδου: | Αναλογικός τύπος |
|---|---|---|---|
| Σειρά: | 0-10KPA ~ 60MPa | Υλικό: | 316L από ανοξείδωτο χάλυβα |
| Τύπος καλωδίωσης: | Τετρασύρματα ή χαρτιά | Μέσο μέτρησης: | Αέρας και υγρών |
| Εξουσία: | Δύναμη 5-10VDC | Παραγωγή: | 10mv/v |
| Διαμάντι: | 19 χιλιοστά | Προσαρμογή: | OEM και ODM |
| Επισημαίνω |
ODM OEM Πυρηνικός αισθητήρας πίεσης,Δέκτης πίεσης πυριτίου 5V,Αισθητήρας πίεσης 10V με βάση το διάφραγμα |
||
Product Description
Εργοστάσιο εξαρτημάτων πυρήνα αισθητήρα πίεσης πυριτίου παροχής OEM HT26V 5-10V

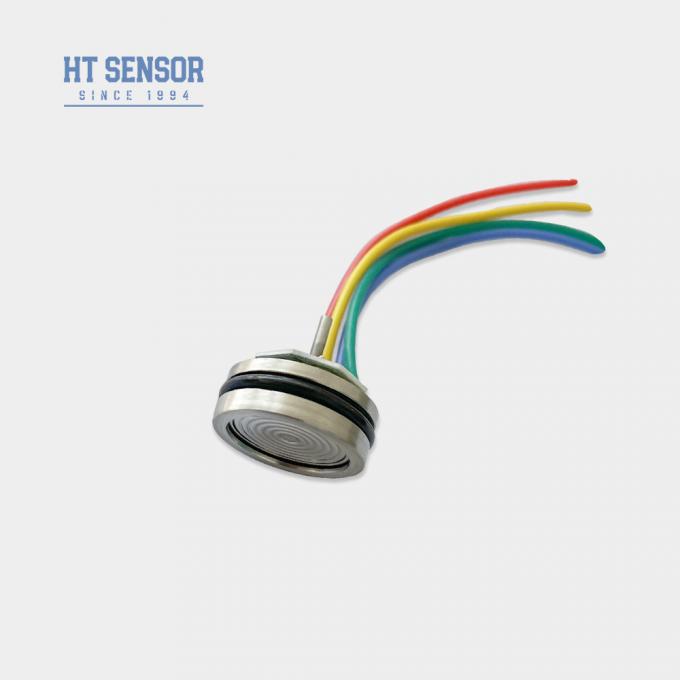

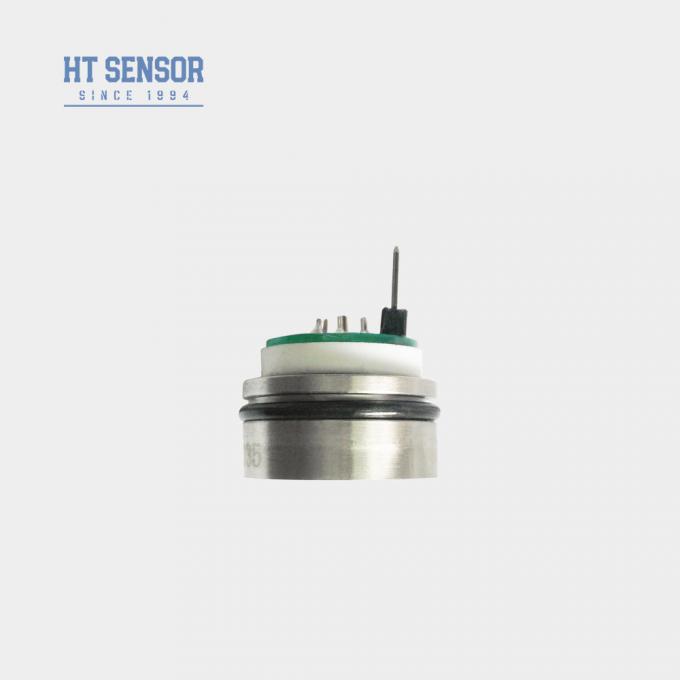

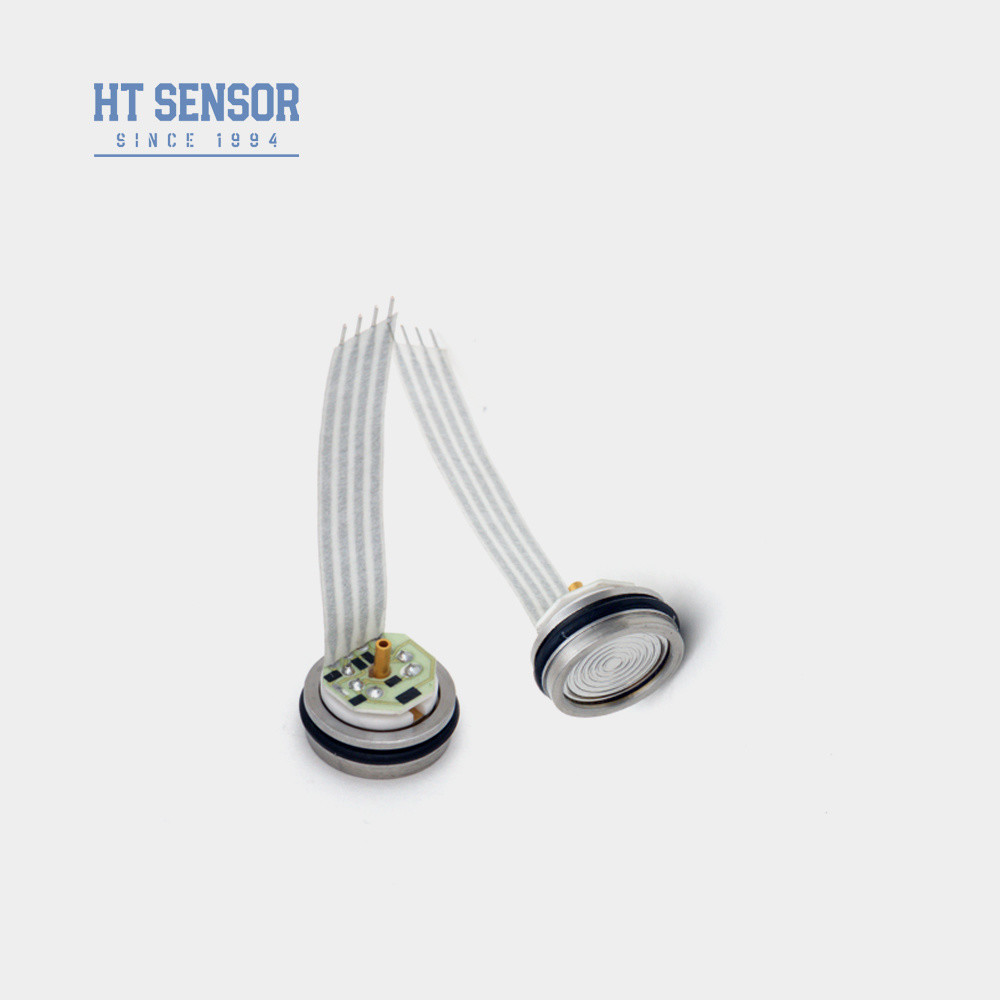

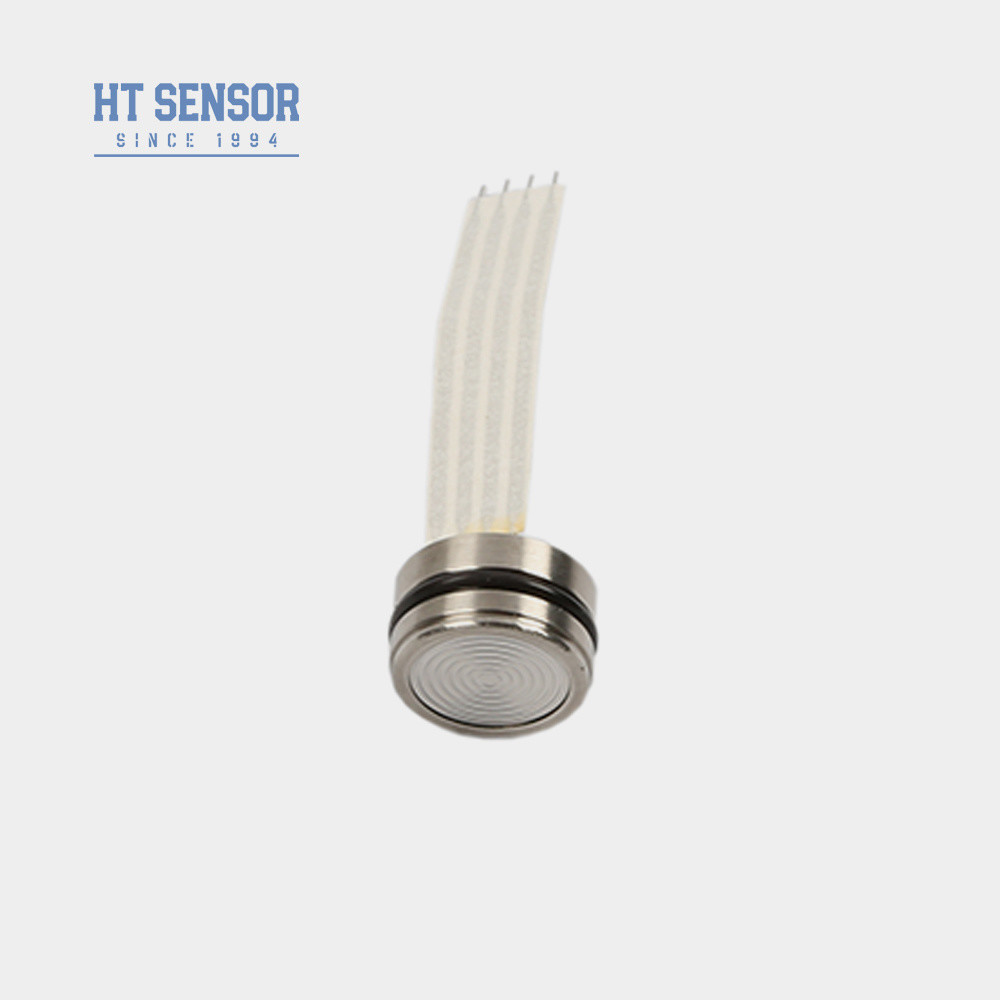

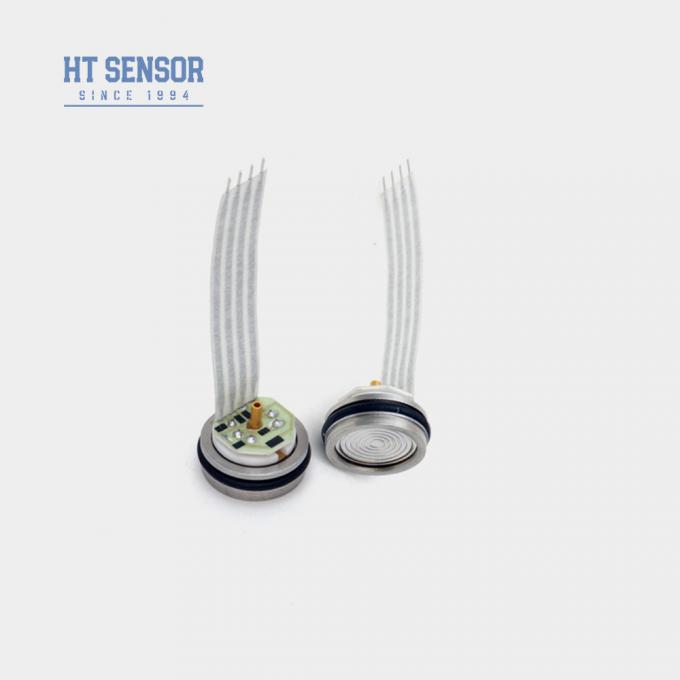

HT26V Αισθητήρας πίεσης πιεζοαντιστατικού πυριτίου
Εισαγωγή πυρήνα αισθητήρα πίεσης πυριτίου:
Το HT26V είναι ένας πυρήνας πιεζοαντιστατικού αισθητήρα πίεσης πυριτίου. Χρησιμοποιεί την πιεζοαντιστική επίδραση του διάχυτου πυριτίου για τη μέτρηση της πίεσης υγρών και αερίων. Η έξοδος τροφοδοσίας σταθερής τάσης είναι σχετικά τυπική, χαμηλότερη από το κανονικό ύψος HT19, κατάλληλη για συναρμολόγηση ειδικής περίπτωσης.
Αυτό το προϊόν είναι προσαρμοσμένο προϊόν, μπορεί να προσαρμοστεί τροφοδοτικό σταθερής τάσης ή τροφοδοσία σταθερού ρεύματος, το ύψος μπορεί να προσαρμοστεί σύμφωνα με τις ανάγκες του πεδίου και, τέλος, πλήρως εφαρμόσιμο στις απαιτήσεις των πελατών.
- Σταθερή τροφοδοσία τάσης και έξοδος τυπικών σημάτων
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
- ΟελάχΤο ύψος είναι 7 mm, διάφορες δομές μπορούν να προσαρμοστούν
- Εφαρμόζεται σε διάφορες βιομηχανικές εγκαταστάσεις επεξεργασίας.
- συμπεριλαμβανομένου του πετρελαίου, της χημικής, της μεταλλουργίας, της ενέργειας και της υδρολογίας.
- Χρησιμοποιείται σε ναυτιλιακές και αεροπορικές βιομηχανίες
- Κατάλληλο για υδραυλικά και πνευματικά συστήματα ελέγχου.
- Τροφοδοτικό: ≤10VDC (5-10VDC)
- Έξοδος τάσης κοινής λειτουργίας: 50% της εισόδου (τυπική)
- Αντίσταση εισόδου: 4KΩ~20KΩ
- Αντίσταση εξόδου: 2,5KΩ~6KΩ
- Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας και ακροδέκτες ακίδων.
| Παράμετροι Απόδοσηςαπό πυρήνα αισθητήρα πίεσης πυριτίου: | |||||
| Εύρος μέτρησης | Μετρητής (G) | 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 1000 KPa, 2000 KPa | |||
| Απόλυτο(Α) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Σφραγισμένο(α) | 3500KPaS,7MPaS,10MPaS | ||||
| Τυπ | Μέγ | Μονάδα | |||
| Μη γραμμικότητα | ±0,15 | ±0,3 | %FS | ||
| Επαναληψιμότητα | 0,05 | 0.1 | %FS | ||
| Υστέρηση | 0,05 | 0.1 | %FS | ||
| Έξοδος μηδενικής μετατόπισης | 0±1 | 0±2 | mV | ||
| Έξοδος πλήρους κλίμακας | ≤20 KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| Μηδενική Μετατόπιση Θερμ. Τάση | ≤20 KPa | ±1 | ±2,5 | %FS | |
| ≥35kPa | ±0,8 | ±1,5 | %FS | ||
| Πλήρης κλίμακα θερμοκρασίας. Τάση | ≤20 KPa | ±1 | ±2 | %FS | |
| ≥35kPa | ±0,8 | ±1,5 | %FS | ||
| Αντισταθμισμένη Θερμ. | ≤20 KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Θερμοκρασία λειτουργίας | -20~80 | ºC | |||
| Θερμοκρασία αποθήκευσης | -40~125 | ºC | |||
| Επιτρεπόμενη υπερφόρτωση | 3 φορές την πλήρη κλίμακα | ||||
| Πίεση ριπής | 5 φορές την πλήρη κλίμακα | ||||
| Μακροπρόθεσμη σταθερότητα | 0,2 % | FS/Έτος | |||
| Υλικό διαφράγματος | 316 λίτρα | ||||
| Αντίσταση μόνωσης | ≥200MΩ 100VDC | ||||
| Δόνηση | Καμία αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 γρ., 11 ms | ||||
| Χρόνος απόκρισης | ≤1ms | ||||
| Σφραγίδα δακτυλίου Ο | Καουτσούκ νιτριλίου ή καουτσούκ φθορίου | ||||
| Μέσο πλήρωσης | Λάδι πυριτίου | ||||
| Βάρος | ~ 25 γρ | ||||
| Οι παράμετροι ελέγχονται υπό τις ακόλουθες συνθήκες: 10V @ 25ºC | |||||

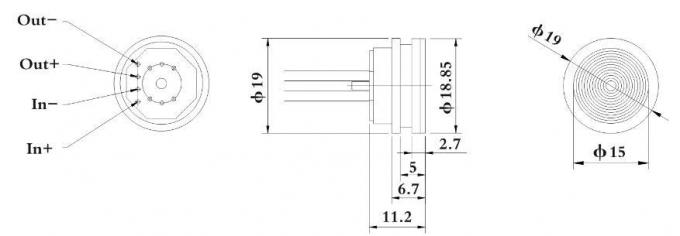

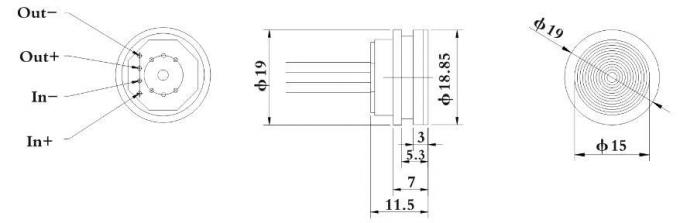

| Κατασκευή περιγράμματοςαπό πυρήνα αισθητήρα πίεσης πυριτίου | |
| Σωλήνας πίεσης <3,5 MPaS |
|
| Κανονικός ≥3,5 MPaS <40 MPaS |
|

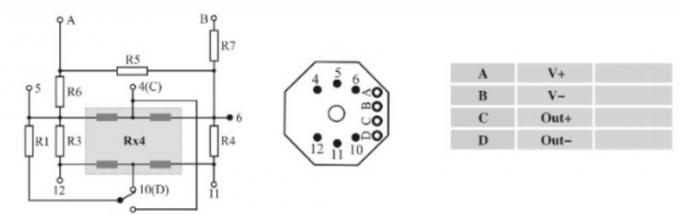

| Ηλεκτρική σύνδεση και αντιστάθμιση |
|

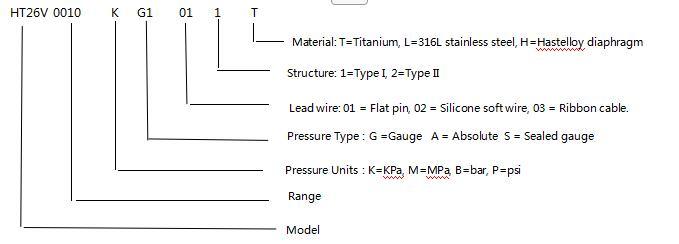

| Παραδείγματα Επιλογής |
| Συμβουλές παραγγελίας |
απαιτούμενη αεροστεγανότητα
2. Κατά τη συναρμολόγηση του περιβλήματος, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και ασκήστε ομοιόμορφη πίεση για να αποφύγετε το μπλοκάρισμα ή την καταστροφή της πλάκας αντιστάθμισης.
3. Εάν το μετρούμενο μέσο δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό του περιβλήματος (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4. Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με χέρια ή αιχμηρά αντικείμενα για να αποφύγετε ζημιά στον πυρήνα λόγω παραμόρφωσης ή διάτρησης του διαφράγματος.
5. Διατηρήστε τη θύρα πίεσης του πυρήνα πίεσης του μανόμετρου ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον θάλαμο αρνητικής πίεσης πυρήνα.
6. Εάν υπάρχουν αλλαγές στις απαγωγές των ακροδεκτών, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
