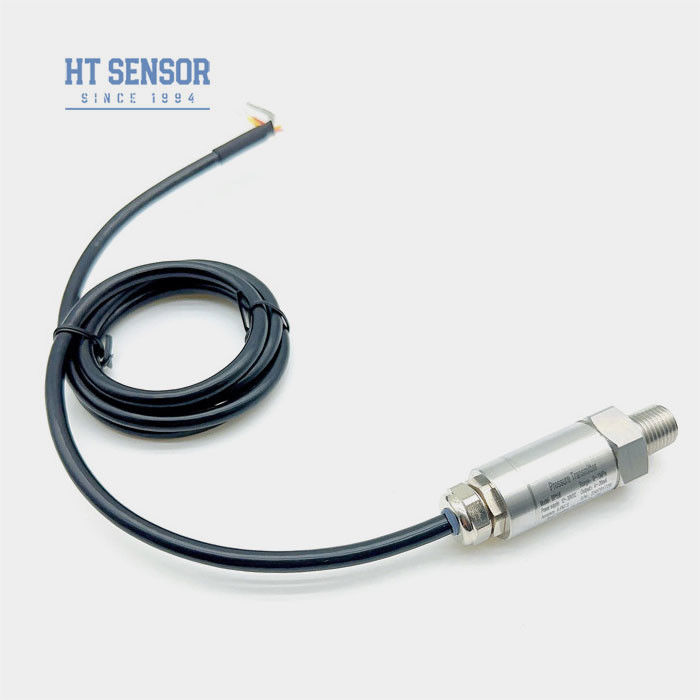

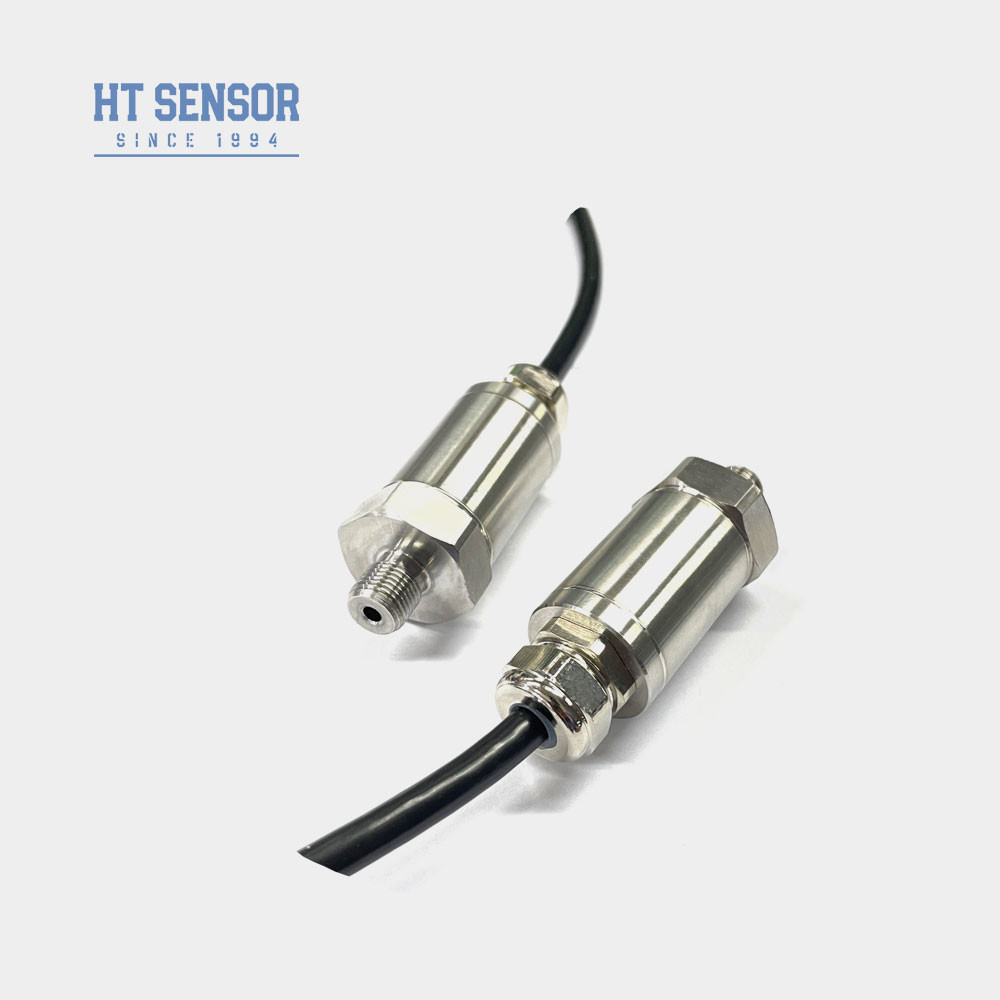

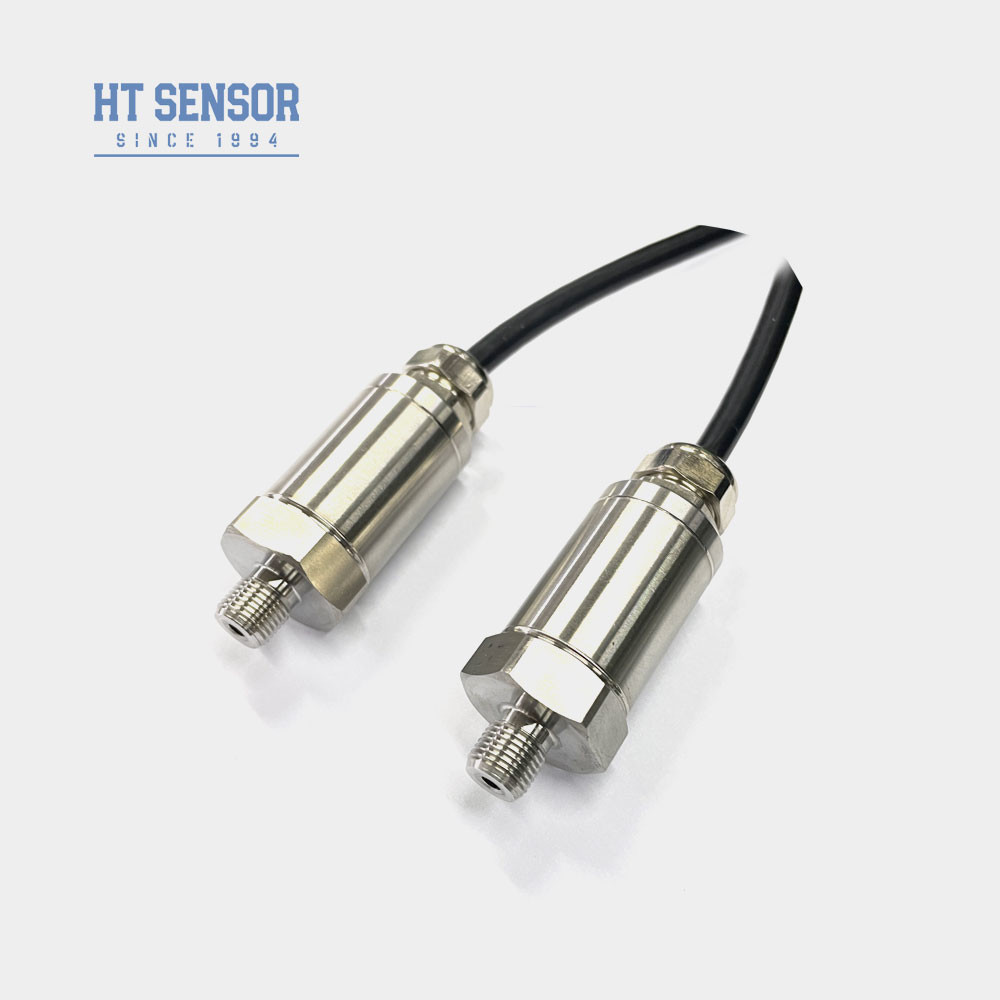

BP156 Μεταδότης πίεσης
Εισαγωγή αισθητήρα μεταφοράς πίεσης:
Ο πομπός πίεσης BP156 έχει σχεδιαστεί για συσκευές συμπίεσης αέρα και ψύξης για την ανάπτυξη οικονομικά αποδοτικών προϊόντων.Ενσωματώνει την τελευταία τεχνολογία και είναι εξοπλισμένο με υψηλής απόδοσης PCB εκπομπή κύκλωμα που αναπτύχθηκε από την εταιρεία μαςΚάθε προϊόν αναπτύσσεται και δοκιμάζεται αυστηρά, με ανεξάρτητη έκθεση ελέγχου.
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή μεταφοράς πίεσης:
1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης
2Συγκεντρωτικό και ελαφρύ σχεδιασμό
Εφαρμογέςμε ανιχνευτή μεταφοράς πίεσης:
1- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
| Δυναμικές παραμέτρους του αισθητήρα μεταφοράς πίεσης: |
| Πεδίο μέτρησης |
0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Σύνημα) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας |
IP65 |
| Σφραγίδα O-Ring |
Καουτσούκ φθορίου |
| Βάρος |
~ 0,25 kg |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης.
3Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται να εγκαταστήσετε στην εγκατάσταση συσκευές προστασίας από κεραυνό και να διασφαλίσετε ότι το προϊόν και η παροχή ενέργειας είναι σταθερά στη γη.
4Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20°C~ 250°C. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι χαμηλότερη από -20°C, θα πρέπει να επιλέγεται ο δαχτυλικός σφραγισμός τύπου O EPDM.
5Το καλώδιο μεταφοράς πίεσης είναι πολυβινυλοχλωριούχο, το προεπιλεγμένο μήκος του καλωδίου υγρού είναι 1,5m, και υπάρχουν τρία υλικά για επιλογή.μπορούν να χρησιμοποιηθούν υλικά καλωδίων πολυαιθυλενίουΕάν χρειάζεστε διαφορετικό υλικό καλωδίου, παρακαλούμε να το αναφέρετε στο έντυπο παραγγελίας.
6Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοφωνικές παρεμβολές, ενημερώστε μας και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίας αισθητήρα μεταδότης πίεσης |
| BP15X |
Αναλογικός πομπός πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| 5 |
Πύλη Packard |
6 |
Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα |
| 7 |
Μίνι σύνδεσμος Hirschmann |
8 |
Μεγάλος σύνδεσμος Hirschmann |
| |
Πεδίο μέτρησης |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλοι (π.χ. πλέγματα) |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 |
| Β3 |
Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα |
| Β4 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης ανά μήνα, έτσι ώστε να είμαστε πλήρως σε θέση να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και οι υπηρεσίες μας μετά την πώληση θα απαντήσουν με τις ερωτήσεις σας σε 24 ώρες, εξ αποστάσεως οδηγίες από PC
