Μικροδιαμετρικός αισθητήρας μεταφοράς πίεσης Μετατροπέας πίεσης πυριτίου με αισθητήρα σύνδεσης M12
Product Details
| Μοντέλο ΑΡΙΘ.: | BP156-M | Υλικό στέγασης: | 316 λίτρα |
|---|---|---|---|
| Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση | Εμπορικό σήμα: | HTαισθητήρας |
| Προέλευση: | Μπαότζι, Κίνα | Τύπος δομής: | Αισθητήρας διάχυτης πίεσης μεταδότης πυριτίου |
| Μέσο μέτρησης: | Υγρά και αέρας | Εύρος πίεσης: | 0kpa~10kpa...20MPa |
| Αξιολόγηση IP: | IP65 | Προσαρμογή: | Oem And Odm |
| Επισημαίνω |
Μικρού μεγέθους αισθητήρες μεταφοράς πίεσης RoHs,Αισθητήρας μεταφοράς πίεσης με σύνδεσμο M12,Μετατροπέας πίεσης πυριτίου με σύνδεσμο M12 |
||
Product Description

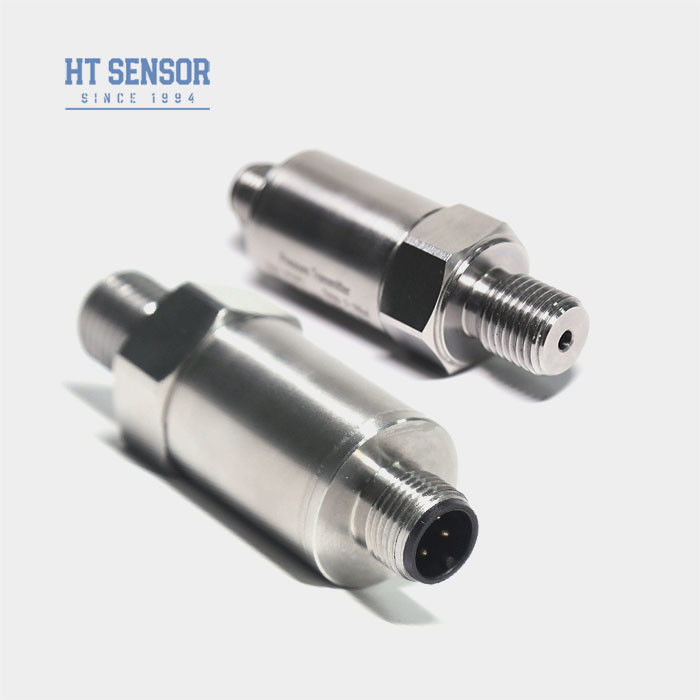

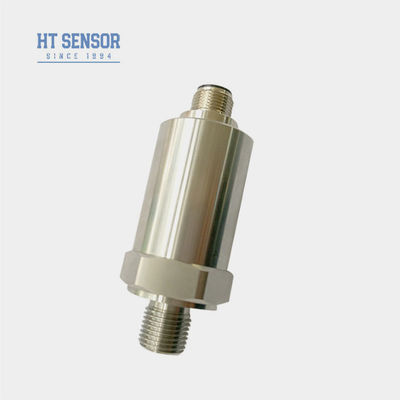

Αισθητήρας πομπού πίεσης μικρού μεγέθους BP156-M με σύνδεση M12
Πομπός πίεσης BP156-M
Εισαγωγή αισθητήρα πομπού μικρής πίεσης:
Ο αισθητήρας πομπού μικρής πίεσης BP156-M χρησιμοποιεί πιεζοαντιστατικό αισθητήρα πίεσης με απομονωμένο διάφραγμα από ανοξείδωτο χάλυβα ως στοιχείο ανίχνευσης σήματος, μέσω αυτόματης δοκιμής, αντιστάθμισης μηδενικής και ευαισθησίας με λέιζερ σε ευρύτερο εύρος θερμοκρασίας. Το κύκλωμα ενισχυτή βρίσκεται σε περίβλημα από ανοξείδωτο χάλυβα, μετατρέποντας το σήμα του αισθητήρα σε τυπικό σήμα εξόδου. Μέσω αυστηρής κατασκευής εξαρτημάτων, δοκιμών ημιτελών και πλήρως ολοκληρωμένων προϊόντων και γήρανσης, ο πομπός είναι σταθερός και αξιόπιστος, έχοντας εξαιρετική ευελιξία, ευαισθησία και ποικιλομορφία. Το προϊόν χρησιμοποιείται ευρέως για τη μέτρηση και τον έλεγχο πίεσης πετρελαίου, χημικής βιομηχανίας, μεταλλουργίας, σταθμών παραγωγής ενέργειας και υδρολογίας, κ.λπ.
Χαρακτηριστικά προϊόντοςτου αισθητήρα πομπού μικρής πίεσης:
1. Εύρος θερμοκρασίας: -20 έως 85ºC; 2. Ευρύ εύρος θερμοκρασίας λειτουργίας -40~125ºC;
3. Αισθητήρας πίεσης κεραμικής χωρητικότητας υψηλής απόδοσης;
4. Διατίθενται διάφορες έξοδοι 4~20mA/0.5~4.5V/1~5V/ 0~5V/ SPI/ I²C;
5. Μικρές διαστάσεις, προσαρμόσιμες διαστάσεις;
6. Προαιρετικοί σύνδεσμοι Packard, M12, Small Hirschman;
7. Διατίθενται υπηρεσίες OEM, ODM, προσαρμογής;
Εφαρμογέςτου αισθητήρα πομπού μικρής πίεσης:
1. Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
2. Εφαρμογή στις ναυτιλιακές και αεροπορικές βιομηχανίες
3. Χρήση σε βιομηχανικές διαδικασίες επί τόπου όπως πετρέλαιο, χημικά, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
4. Χρήση σε υδραυλικά και πνευματικά συστήματα ελέγχου
| Παράμετροι απόδοσης του αισθητήρα πομπού μικρής πίεσης: | |
|---|---|
| Εύρος μέτρησης | 0kPa ~ 10kPa…40MPa |
| Τύπος πίεσης | Πίεση μετρητή, Απόλυτη πίεση, Σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές του ονομαστικού εύρους |
| Ακρίβεια @ 25ºC | ±0,25% (Τυπ.) ±0,5% (Μέγ.) |
| Επαναληψιμότητα & Υστέρηση | 0,02%F.S(Τυπ.) 0,05%F.S(Μέγ.) |
| Μακροπρόθεσμη σταθερότητα | ±0,1%F.S/Έτος(Τυπ.) ±0,2%F.S/Έτος(Μέγ.) |
| Μετατόπιση σημείου μηδέν λόγω θερμοκρασίας | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Μετατόπιση πλήρους κλίμακας λόγω θερμοκρασίας | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Απόκριση συχνότητας | 2,4Khz |
| Θερμοκρασία αντιστάθμισης | 0-70ºC(≤10mpa,προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20ºC~80ºC |
| Θερμοκρασία αποθήκευσης | -40ºC~120ºC |
| Δόνηση | 10g,55Hz ~ 2kHz |
| Υλικό περιβλήματος | 304,316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Βαθμός αντιεκρηκτικής προστασίας | Ex ia IIC T6 Ga |
| Βαθμός προστασίας | IP65 |
| Στεγανοποίηση O-Ring | Φθοροελαστικό |
| Βάρος | ~0,25kg |
| Σήμα εξόδου | Τάση τροφοδοσίας | Τύπος εξόδου |
| 4~20mA | 12~30VDC | 2/3/4 καλωδίων |
| 0~10/20mA | 3 καλωδίων |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
2. Κατά την τοποθέτηση παραγγελίας, σημειώστε ότι τα προϊόντα αντιεκρηκτικού τύπου δεν περιλαμβάνουν ψηφιακές οθόνες.
3. Κατά την παραγγελία πομπών με οθόνη LCD ή LED, η τροφοδοσία του πομπού δεν πρέπει να είναι χαμηλότερη από 20VDC.
4. Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν συσκευές προστασίας από κεραυνούς επί τόπου και να διασφαλίσουν ότι το προϊόν και η τροφοδοσία είναι αξιόπιστα γειωμένα.
5. Το ονομαστικό εύρος θερμοκρασίας λειτουργίας του φθοροελαστικού O-ring είναι -20ºC έως 250ºC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20ºC, είναι απαραίτητο να επιλεγεί στεγανοποίηση O-ring EPDM.
6. Το προεπιλεγμένο μήκος καλωδίου είναι 1,5μ, διαθέσιμο σε τρία υλικά. Εάν δεν καθοριστεί, θα παραδοθεί με υλικό καλωδίου πολυαιθυλενίου. Εάν απαιτείτε διαφορετικό υλικό καλωδίου, παρακαλώ καθορίστε το στην παραγγελία.
7. Για ειδικές απαιτήσεις όπως ισχυρές δονήσεις, στιγμιαία δύναμη πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε ενημερώστε την εταιρεία μας και καθορίστε τις στην παραγγελία.
| Οδηγός παραγγελίας του αισθητήρα πομπού μικρής πίεσης | |||||||||
| BP15X | Αναλογικός πομπός πίεσης | ||||||||

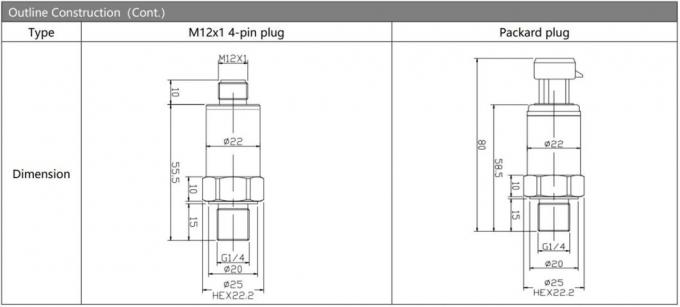

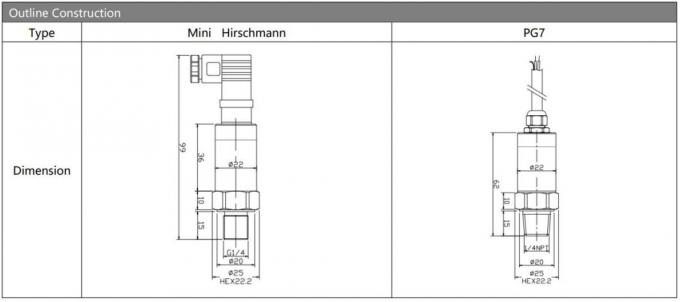

| Κωδικός | Δομή περιγράμματος | ||||||||
| 5 | Σύνδεσμος Packard | 6 | Σφραγισμένο καλώδιο άμεσης εξόδου 1,5 μέτρα | ||||||
| 7 | Σύνδεσμος Mini Hirschmann | 8 | Σύνδεσμος Large Hirschmann | ||||||
| Εύρος μέτρησης | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa ή MPa |
X: Υποδεικνύει το πραγματικό εύρος μέτρησης | ||||||||
| Κωδικός | Τροφοδοσία | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Άλλο | ||||||||
| Κωδικός | Σήμα εξόδου | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Κωδικός | Σύνδεση πίεσης | ||||||||
| J1 | M20×1,5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Άλλα (Φλάντζα ¢50,4) | ||||||||
| Κωδικός | Ηλεκτρική σύνδεση | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Έξοδος σφραγισμένου καλωδίου 1,5 μέτρα | ||||||||
| B4 | Άλλο | ||||||||
| Κωδικός | Τύπος πίεσης | ||||||||
| G | Πίεση μετρητή | ||||||||
| A | Απόλυτη πίεση | ||||||||
| S | Σφραγισμένη πίεση αναφοράς | ||||||||
Συχνές ερωτήσεις:
1. Ε: Ποια είναι τα χαρακτηριστικά των πομπών αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, ανθεκτικότητα και εξαιρετική απόδοση. Διατίθεται προσαρμογή.
2. Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
3. Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης μηνιαίως, οπότε είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης.
4. Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τυπικά μοντέλα. Τα προσαρμοσμένα προϊόντα ενδέχεται να διαφέρουν.
5. Ε: Πώς τιμολογούνται τα προϊόντα; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για μαζικές παραγγελίες ή μακροχρόνιους συνεργάτες.
6. Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και η εξυπηρέτηση μετά την πώληση;
Α: Ο χρόνος εγγύησης είναι 24 μήνες μετά την αποστολή, και η εξυπηρέτηση μετά την πώληση θα απαντήσει στις ερωτήσεις σας σε 24 ώρες, η απομακρυσμένη καθοδήγηση μέσω δικτύου υπολογιστή είναιπάντα διαθέσιμη.
