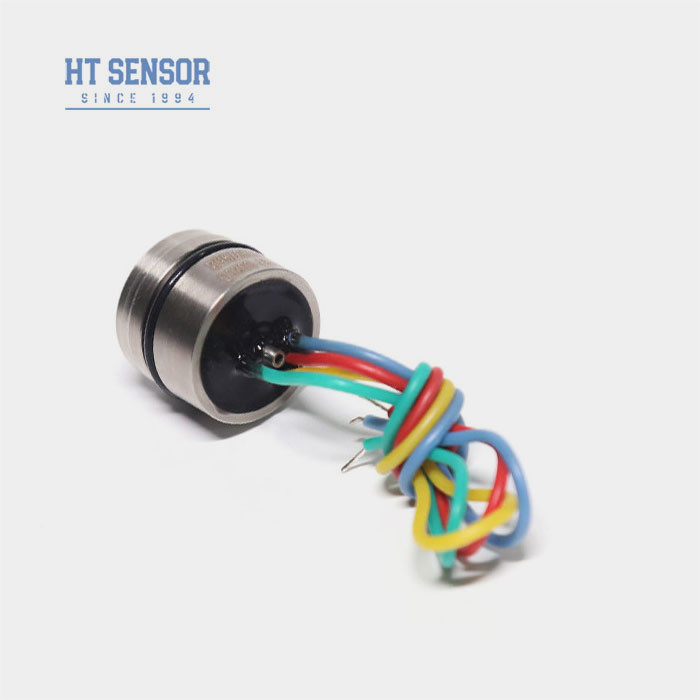

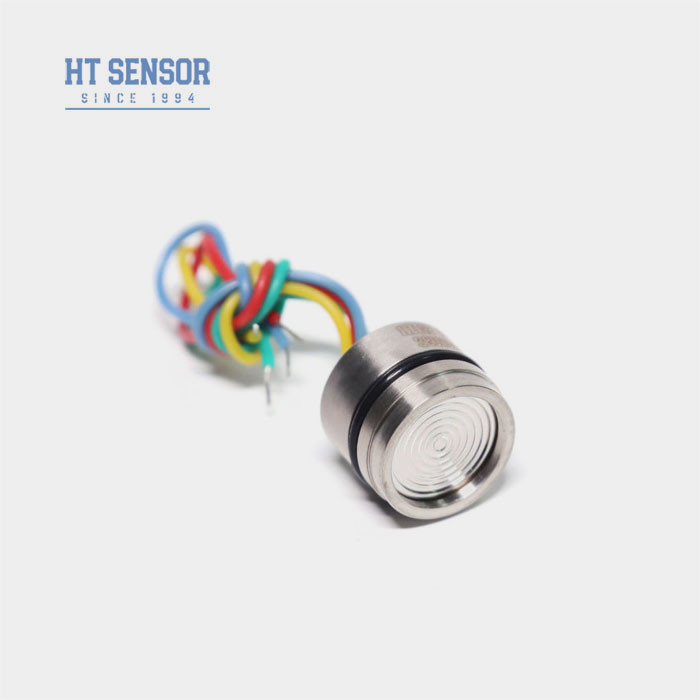

HT19 Διάχυσης Πυριτίου Αισθητήρας Πίεσης Κυψέλη Πιεζοαντιστατικού Αισθητήρα Πίεσης 12mm Ύψος
Product Details
| Υλικό: | 316 λίτρα | ελάχιστο εύρος: | 10KPA |
|---|---|---|---|
| Μέγιστο εύρος: | 60MPa | Προμήθεια: | 1,5mA |
| Παραγωγή: | 100mv+-30mv | επιλέξιμος: | Τετράχρωμο σύρμα από σιλικόνη ή χρυσόχρυσα καρφίτσα |
| Μοντέλο: | HT19 | Ψηλά: | 12 mm |
| Ελαιο: | πυριτίου διάχυσης | Νήμα: | Οχι |
| Επισημαίνω |
HT19 Αισθητήρας πίεσης πυριτίου διάχυσης,Κελίδα αισθητήρα πίεσης διαχέσεως πυριτίου 12 mm,Αισθητήρας πίεσης πίεσης 12 mm |
||
Product Description
HT19 Κυψέλη Αισθητήρα Πίεσης Πυριτίου Διάχυσης για πομπούς πίεσης
HT19 Πίεση Πυριτίου Αισθητήρας
Εισαγωγή του αισθητήρα πίεσης πυριτίου:
Ο αισθητήρας πίεσης πυριτίου πιεζοαντίστασης HT19, το κύριο συστατικό του είναι ένα στοιχείο αισθητήρα πυριτίου διάχυσης υψηλής σταθερότητας. Η συσκευασία αισθητήρα χρησιμοποιεί σιλικονούχο λάδι για τη μεταφορά πίεσης από ένα διάφραγμα από ανοξείδωτο χάλυβα 316L στο στοιχείο αισθητήρα. Ο αισθητήρας πίεσης πιεζοαντίστασης υιοθετεί διεθνώς προηγμένο τσιπ πίεσης πυριτίου με υψηλή σταθερότητα και υψηλή ακρίβεια, υιοθετεί βάση πυροσυσσωμάτωσης με βελτιστοποιημένο σχεδιασμό καταπόνησης και παράγεται με SMT, συγκόλληση χρυσού σύρματος, συγκόλληση διαφράγματος, πλήρωση κενού με λάδι, ανακούφιση καταπόνησης κύκλου πίεσης, γήρανση σε υψηλή θερμοκρασία, αντιστάθμιση θερμοκρασίας και άλλες διαδικασίες. Με περισσότερα από 30 χρόνια ανάπτυξης, εμπειρίας παραγωγής και τεχνολογικής καινοτομίας, τα προϊόντα έχουν εξαιρετική σταθερότητα και απόδοση και αναγνωρίζονται ευρέως από τους χρήστες.
Χαρακτηριστικά Προϊόντος του αισθητήρα πίεσης πυριτίου:
- Ευρύ φάσμα μέτρησης: 0~10KPa~100Mpa
- Πιεζοαντιστατικό στοιχείο αισθητήρα πυριτίου
- Πλήρες 316LSS, Πλήρες τιτάνιο ή διάφραγμα Hastelloy
- Στήριγμα δακτυλίου O
- Υψηλή ακρίβεια και σταθερότητα
Εφαρμογές του αισθητήρα πίεσης πυριτίου:
- Μέτρηση πίεσης αερίου και υγρού
- Εκμετάλλευση πετρελαίου
- Παροχή νερού, ζεστή παροχή πόλης
- Σύστημα ελέγχου διεργασιών
- Έλεγχος αεροπορίας και ναυσιπλοΐας
- Υδραυλική πίεση
Ηλεκτρικά Δεδομένα του αισθητήρα πίεσης πυριτίου
Τροφοδοσία: 1.5mADC & Αντίσταση εισόδου: 3KΩ~6KΩ
Αντίσταση εξόδου: 2.5KΩ~6KΩ Αντίσταση μόνωσης: ≥100MΩ/50VDC
Τάση μόνωσης: 500VAC μεταξύ του περιβλήματος και της ηλεκτρικής σύνδεσης δεν θα προκαλέσει ζημιά
Συμβατό μέσο: υγρό, αέριο συμβατό με ανοξείδωτο χάλυβα 316L
Προδιαγραφές Απόδοσης του αισθητήρα πίεσης πυριτίου
| Παράμετροι |
Εύρος: 0~10KPa, 20KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa, 3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Τυπικό | Μέγ. | Μονάδες | ||
| Μη γραμμικότητα πίεσης |
±0.15 |
±0.3 | %F.S | |
| Επαναληψιμότητα και υστέρηση πίεσης | 0.02 | 0.05 | %F.S | |
| Μηδενική έξοδος | 0±1 | 0±2 | mV | |
| Έξοδος εύρους | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| Σφάλμα θερμοκρασίας - Μηδέν | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0.5 | ±1 | %F.S | |
| Σφάλμα θερμοκρασίας - Εύρος | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0.5 | ±1 | %F.S | |
| Πίεση δοκιμής | 3X Ονομαστικό εύρος ή 120MPa, όποιο είναι μικρότερο | ------- | ||
| Εύρος θερμοκρασίας λειτουργίας | -20~80 | ℃ | ||
| Εύρος θερμοκρασίας αντιστάθμισης | 0~70, 0~50 (Εύρος≤20KPa) | ℃ | ||
| Εύρος θερμοκρασίας αποθήκευσης | -40~125 | ℃ | ||
Σημείωση: Η παραπάνω παράμετρος υπό συνθήκη: Τροφοδοσία: 1.5mA Θερμοκρασία: 25℃
Διάσταση
1. Δώστε προσοχή στην εφαρμογή μεταξύ του μεγέθους του πυρήνα και του περιβλήματος του πομπού κατά τη συναρμολόγηση για να επιτευχθεί η απαιτούμενη αεροστεγανότητα
2. Κατά τη συναρμολόγηση του περιβλήματος, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κάθετα και ασκήστε ομοιόμορφη πίεση για να αποφύγετε εμπλοκή ή ζημιά στην πλάκα αντιστάθμισης.
3. Εάν το μετρούμενο μέσο δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό του περιβλήματος (316L), θα πρέπει να δοθούν ειδικές οδηγίες κατά την υποβολή της παραγγελίας.
4. Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή αιχμηρά αντικείμενα για να αποτρέψετε ζημιά στον πυρήνα λόγω παραμόρφωσης ή διάτρησης του διαφράγματος.
5. Διατηρήστε την θύρα πίεσης του πυρήνα μέτρησης πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στην κοιλότητα αρνητικής πίεσης του πυρήνα.
6. Εάν υπάρχουν αλλαγές στις ακίδες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
