HT24 Αισθητήρας Πίεσης Σιλικόνης Flush Υγιεινός Περιβαλλοντικός Αισθητήρας Πίεσης Υγρών
Product Details
| Μοντέλο ΑΡΙΘ.: | HT24 | Νήμα: | G1/2 M20*1.5 |
|---|---|---|---|
| Τύπος καλωδίωσης: | Χρυσόχρυσα πινάκια Kovar ή τετρασύρματα | Μέσο μέτρησης: | Αέρας και υγρών |
| Σειρά: | 0-10kpa~20Mpa | Εξουσία: | 1,5mA |
| Τύπος: | Αισθητήρας πίεσης πυριτίου | Τύπος σήματος εξόδου: | Αναλογικό σήμα τύπου mv |
| Υλικό: | 316L S. S. | Προσαρμογή: | Διαθέσιμα OEM και ODM |
| Επισημαίνω |
HT24 Νέος αισθητήρας πίεσης πυριτίου,Αισθητήρας πίεσης πυριτίου Υγιεινή Περιβαλλοντική,Υγιεινής περιβαλλοντικός αισθητήρας πίεσης υγρού |
||
Product Description

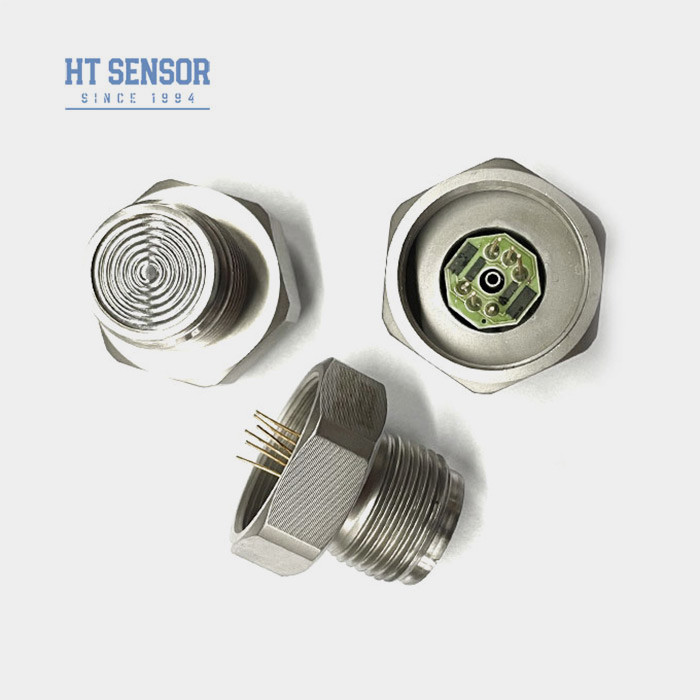

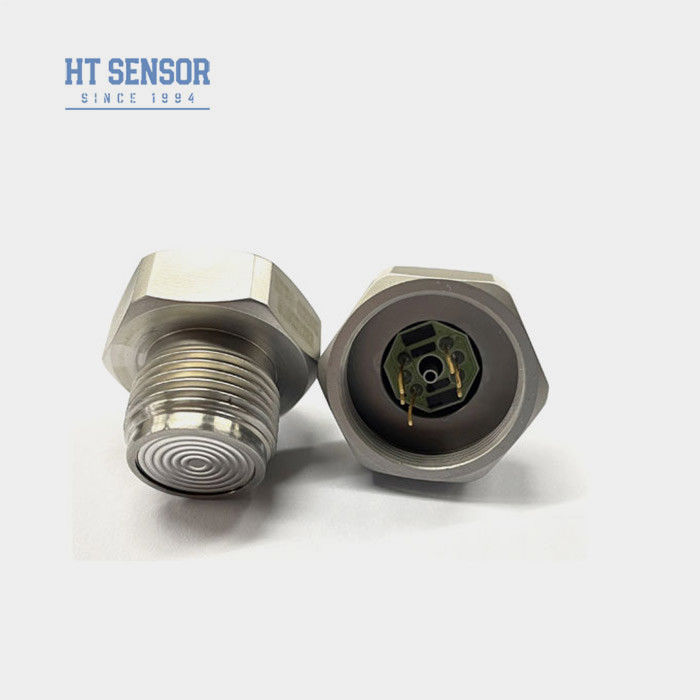

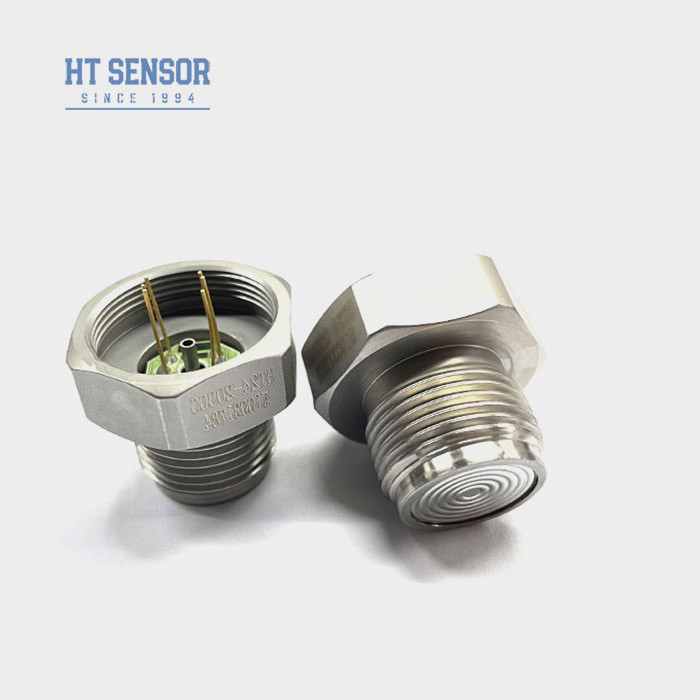

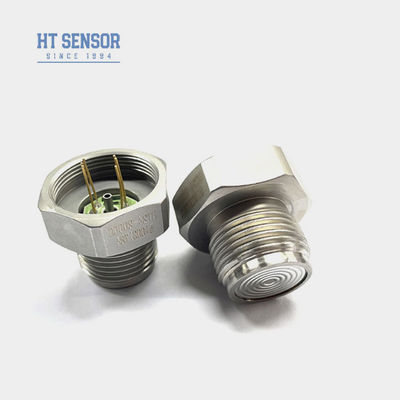

HT24 Flush Αισθητήρας Πίεσης Πυριτίου για Υγιεινή Περιβαλλοντική Μέτρηση Υγρών
HT24PiezoresistiveΑισθητήρας πίεσης πυριτίου
Εισαγωγή αισθητήρα πίεσης πυριτίου έκπλυσης:
Ο αισθητήρας πίεσης πυριτίου HT24 είναι ένας ενσωματωμένος αισθητήρας διαφράγματος. Ο αισθητήρας πίεσης χρησιμοποιεί τεχνολογία πλήρωσης λαδιού για τρόφιμα. Το προϊόν υιοθετεί δομή επίπεδης μεμβράνης, εύκολο στον καθαρισμό, υψηλή αξιοπιστία, κατάλληλο για μέτρηση πίεσης και στάθμης κόλλας και άλλου ιξώδους υγρού. Ο αισθητήρας χρησιμοποιεί ένα τσιπ πίεσης πυριτίου υψηλής ευαισθησίας. Ο αισθητήρας είναι συγκολλημένος στο περίβλημα και δεν παρουσιάζει διαρροή. Οι διαρροές είναι πιο αξιόπιστες από τις στεγανοποιήσεις δακτυλίου Ο. Αισθητήρας πίεσης μεμβράνης με σπείρωμα για εύκολο καθάρισμα και εγκατάσταση.
Ο αισθητήρας πίεσης χρησιμοποιεί τεχνολογία πλήρωσης λαδιού μιας χρήσης σιλικόνης. Η πίεση που γίνεται αισθητή από το διάφραγμα μεταδίδεται στο τσιπ πίεσης μέσω του λαδιού σιλικόνης και το κύκλωμα αντιστάθμισης διορθώνει το σήμα πίεσης σε ένα γραμμικό ηλεκτρικό σήμα. Μπορεί να αποτρέψει την απολέπιση, την ανθυγιεινή και κολλώδη μαρμελάδα και άλλα προβλήματα. Χρησιμοποιείται ευρέως σε βιομηχανίες τροφίμων, φαρμακευτικών προϊόντων, κρασιών και άλλων βιομηχανιών υγείας και τα μέσα μέτρησης ενδέχεται να είναι μολυσμένα.
Χαρακτηριστικά προϊόντοςαισθητήρα πίεσης πυριτίου έκπλυσης:
- Χρησιμοποιώντας προηγμένη τεχνολογία και περίβλημα από ανοξείδωτο χάλυβα 316L, μαζί μευλικά όπως τιτάνιο και Hastelloy για το διάφραγμα
- Χρησιμοποιώντας κυκλώματα παχιάς μεμβράνης για αντιστάθμιση θερμοκρασίας και σημείο μηδέν διόρθωση
- εξαιρετική αξιοπιστία, επαναληψιμότητα και σταθερότητα
- Ξεπλυμένη δομή διαφράγματος, που καθιστά εύκολο τον καθαρισμό
- Κατάλληλο για μέτρηση μη διαβρωτικής πίεσης αερίου και υγρού με 316Lσυμβατότητα από ανοξείδωτο χάλυβα
- Βιομηχανία τροφίμων και ποτών
- Έλεγχος βιομηχανικών διεργασιών
- Φαρμακευτική βιομηχανία
- Τροφοδοτικό: ≤2mA DC (Τυπικό 1,5mA DC)
- Αντίσταση εισόδου: 2,5KΩ~6KΩ
- Αντίσταση εξόδου: 2,5KΩ~6KΩ
- Ηλεκτρική σύνδεση: Επιχρυσωμένες ακίδες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm.
| Παράμετροι Απόδοσηςαισθητήρα πίεσης πυριτίου έκπλυσης: | |||||
| Εύρος μέτρησης | Μετρητής (G) | 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 1000 KPa, 2000 Kpa | |||
| Απόλυτο(Α) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Σφραγισμένο(α) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| Τυπ | Μέγ | Μονάδα | |||
| Μη γραμμικότητα | ±0,15 | ±0,3 | %FS | ||
| Επαναληψιμότητα | 0,05 | 0.1 | %FS | ||
| Υστέρηση | 0,05 | 0.1 | %FS | ||
| Έξοδος μηδενικής μετατόπισης | 0±1 | 0±2 | mV | ||
| Έξοδος πλήρους κλίμακας | ≤20 KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Μηδενική Μετατόπιση Θερμ. Τάση | ≤20 KPa | ±1 | ±2 | %FS | |
| ≥35kPa | ±0,5 | ±1 | %FS | ||
| Πλήρης κλίμακα θερμοκρασίας. Τάση | ≤20 KPa | ±1 | ±2 | %FS | |
| ≥35kPa | ±0,5 | ±1 | %FS | ||
| Αντισταθμισμένη Θερμ. | ≤20 KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Θερμοκρασία λειτουργίας | -20~80 | ºC | |||
| Θερμοκρασία αποθήκευσης | -40~125 | ºC | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές της πλήρους κλίμακας ή 120 MPa | ||||
| Πίεση ριπής | 5 φορές την πλήρη κλίμακα | ||||
| Μακροπρόθεσμη Σταθερότητα | 0,2 % | FS/Έτος | |||
| Υλικό διαφράγματος | 316 λίτρα | ||||
| Αντίσταση μόνωσης | ≥200MΩ 100VDC | ||||
| Δόνηση | Καμία αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 γρ., 11 ms | ||||
| Χρόνος απόκρισης | ≤1ms | ||||
| Σφραγίδα δακτυλίου Ο | Καουτσούκ νιτριλίου ή καουτσούκ φθορίου | ||||
| Μέσο πλήρωσης | Λάδι πυριτίου | ||||
| Βάρος | ~ 55 γρ | ||||
| Οι παράμετροι ελέγχονται υπό τις ακόλουθες συνθήκες: 1,5 mA @25°C | |||||
| Κατασκευή περιγράμματος | |
| Διάσταση |
|
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
| Παραδείγματα Επιλογής |
| Συμβουλές παραγγελίας |
- 1. Δώστε προσοχή στην προσαρμογή μεταξύ του μεγέθους του πυρήνα και του περιβλήματος του πομπού κατά τη συναρμολόγηση για να το πετύχετεαπαιτούμενη αεροστεγανότητα
- 2. Κατά τη συναρμολόγηση του περιβλήματος, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και ασκήστε ομοιόμορφη πίεση για να αποφύγετε το μπλοκάρισμα ή την καταστροφή της πλάκας αντιστάθμισης.
- 3. Εάν το μετρούμενο μέσο δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό του περιβλήματος (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
- 4. Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με χέρια ή αιχμηρά αντικείμενα για να αποφύγετε ζημιά στον πυρήνα λόγω παραμόρφωσης ή διάτρησης του διαφράγματος.
- 5. Διατηρήστε τη θύρα πίεσης του πυρήνα πίεσης του μανόμετρου ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον θάλαμο αρνητικής πίεσης πυρήνα.
- 6. Εάν υπάρχουν αλλαγές στις απαγωγές των ακροδεκτών, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά
