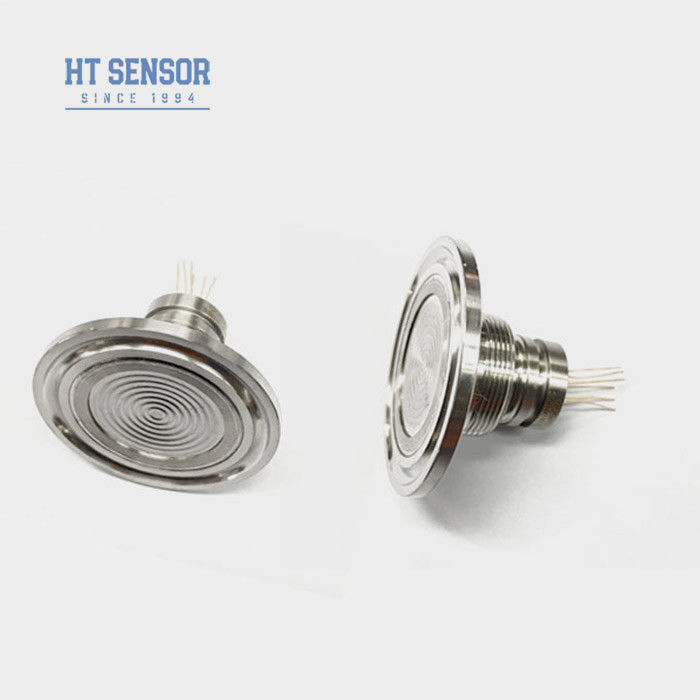

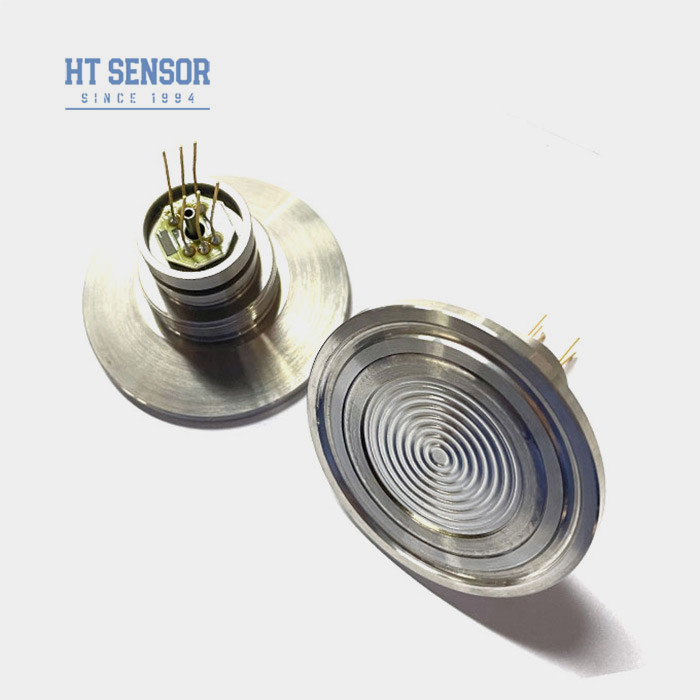

HT-IQ Νέος αισθητήρας πίεσης από πυρίτιο, πυρήνας διαφράγματος, μεταδότης πίεσης 50,4 mm
Product Details
| Μοντέλο ΑΡΙΘ.: | HT-IQ | Σειρά: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Τύπος καλωδίωσης: | Χρυσόχρυσα πινάκια Kovar ή 4 καλώδια | Μέσο μέτρησης: | αέρα και υγρού |
| Διαμάντι: | 500,4 mm | Παραγωγή: | Αναλογικά 100mv+-30mv |
| Εξουσία: | 1,5mA | Τύπος: | Αισθητήρας πίεσης από διάχυτο πυρίτιο |
| Υλικό: | 316L από ανοξείδωτο χάλυβα | Νήμα: | 500,4 mm |
| Επισημαίνω |
Ηλεκτρονικός αισθητήρας πίεσης κυψέλου HT-IQ,50Αισθητήρας πίεσης.4mm,Μεταδότης πίεσης διαφράγματος 50 |
||
Product Description
Ηλεκτρονικός αισθητήρας πίεσης πυριτίου HT-IQ για δοκιμή υγρών με σύνδεση σφραγίδας 50,4 mm
HT-IQ ΠιεζοανταποδοτικόΣιλικόνηΑισθητήρας πίεσης
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
Ο αισθητήρας πίεσης HT - IQ είναι ένας αισθητήρας πίεσης διάχυσης πυριτίου με διάφραγμα.Η πίεση που αισθάνεται από το διάφραγμα μεταδίδεται στο τσιπ πίεσης μέσω του ελαίου σιλικόνηςΗ μάσκα συμπίεσης πιέζεται απευθείας για να αποφευχθεί η κλίμακα, ανθυγιεινή και κολλάει.αλκοόλ και άλλες βιομηχανίες υγείας και γενικά κατάλληλες για μέτρηση των μέσων μπορεί να είναι μολυσμένες περιπτώσεις. επίπεδο διάφραγμα με δομή συμπίεσης, εύκολη εγκατάσταση και αφαίρεση, εύκολο καθαρισμό.
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή πίεσης από πυρίτιο:
- Προηγμένη τεχνολογία και συσκευασία θήκης από ανοξείδωτο χάλυβα 316L
- Αντιστάθμιση θερμοκρασίας και διόρθωση μηδενικού σημείου μέσω παχιάς ταινίας
- κύκλωμαΕξαιρετική αξιοπιστία, επαναληπτικότητα και σταθερότητα
- Δομή διαφράγματος υψηλής θερμοκρασίας για εύκολο καθαρισμό
- Δυναμική παροχή: ≤2mA DC (τυπική 1.5mA DC)
- Αντίσταση εισόδου: 2,5KΩ~6KΩ
- Αντίσταση εξόδου: 2,5KΩ~6KΩ
- Ηλεκτρική σύνδεση: Χρυσές καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm.
| Παραμέτρους απόδοσηςαπό αισθητήρα πίεσης διαχυμένου πυριτίου: | |||||
| Πεδίο μέτρησης | Διάμετρος (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Σφραγισμένο | 3500 KPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | ||
| Πλήρης έκδοση | ≤ 20KPa | 50 ± 10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | ~ 220g | ||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 1,5mA @ 25°C | |||||
| Σχέδιο κατασκευής | |
| Διάσταση |
|
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
απαιτούμενη αεροστεγνότητα
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
