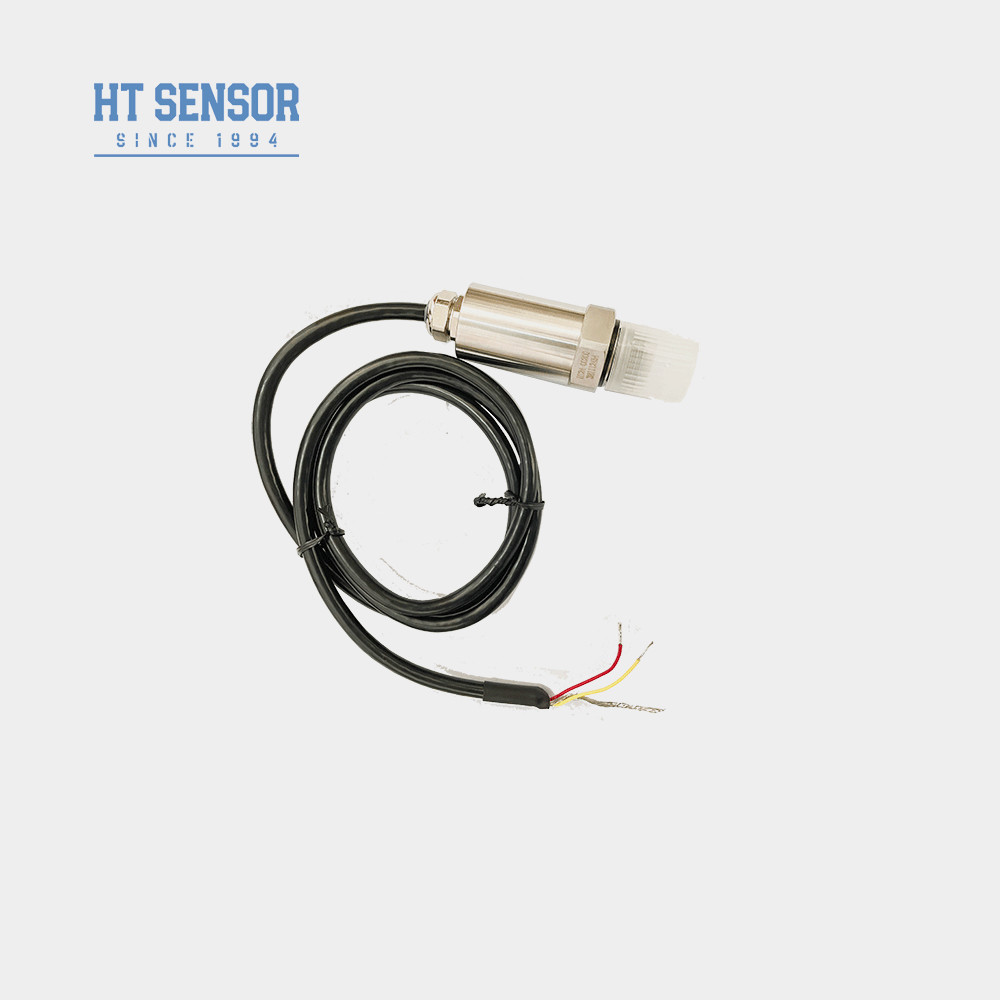

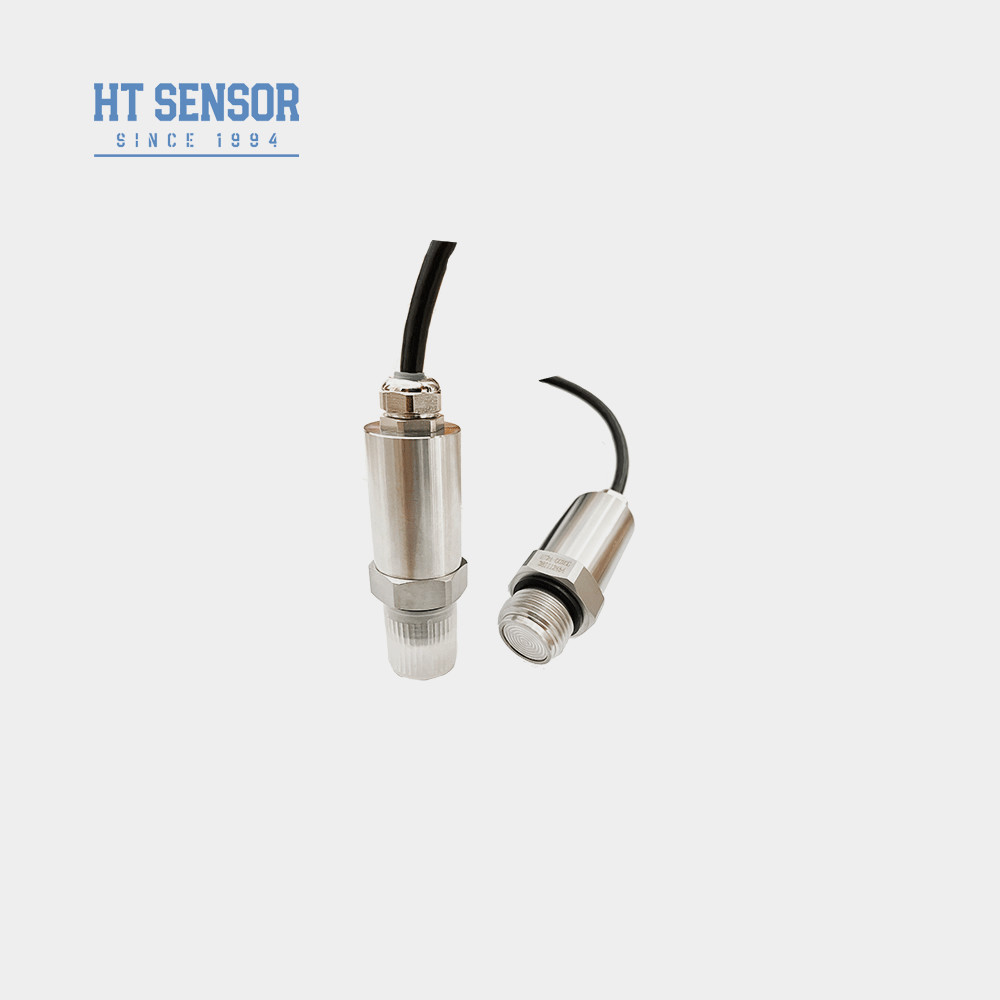

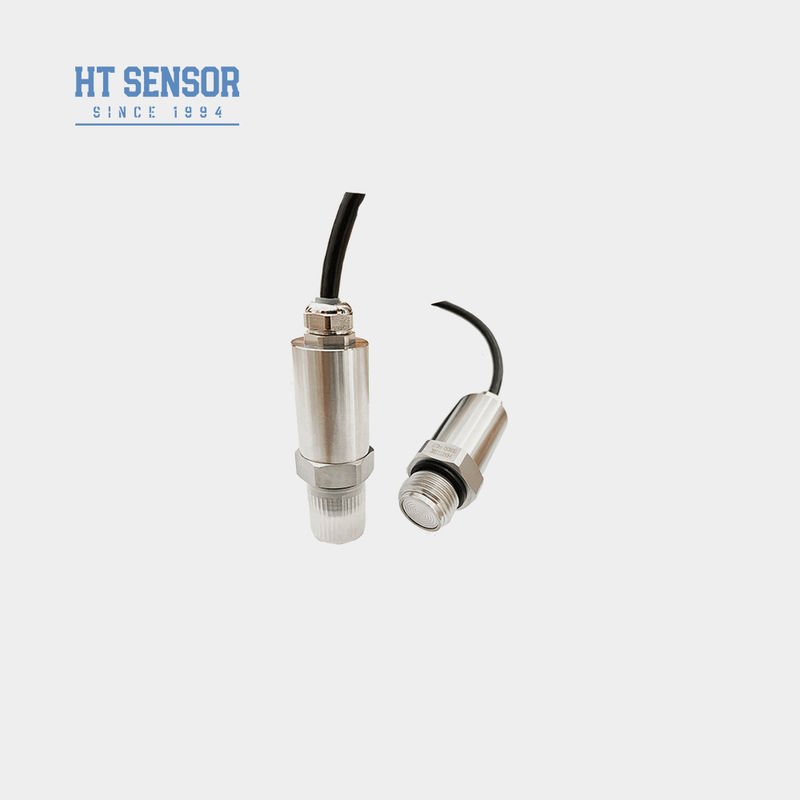

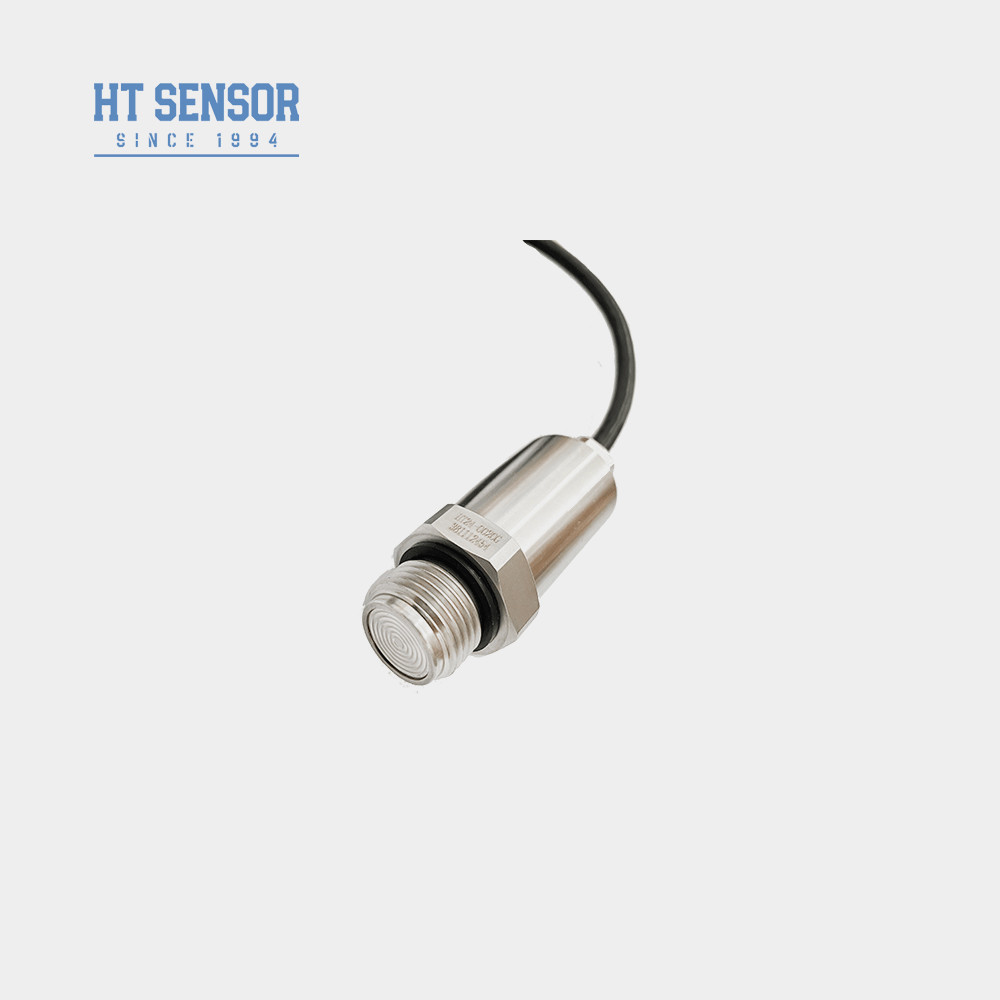

BPHT24 Μετατροπέας πίεσης διαφράγματος από ανοξείδωτο χάλυβα αισθητήρας πίεσης 4-20mA
Product Details
| Σχήμα αριθ.: | BPHT24 | Πεδίο: | 0-10kpa~35Mpa |
|---|---|---|---|
| Δύναμη: | 24VDC | Αποδόσεις: | 4-20mA /0-10VDC και ούτω καθεξής |
| Δήμος: | G1/2 1/2NPT και ούτω καθεξής | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Τύπος: | Επίπεδος αισθητήρας συσκευών αποστολής σημάτων πίεσης διαφραγμάτων | Μέσο μέτρησης: | υγρό, αέριο, κόλλα για ποτά και ούτω καθεξής |
| Επισημαίνω |
BPHT24 Μετατροπέας πίεσης διαφράγματος,Μετατροπέας πίεσης διαφράγματος 4-20mA,Ανιχνευτής πίεσης από ανοξείδωτο χάλυβα 4-20mA |
||
Product Description
4-20mA BPHT24 αισθητήρας μεταφοράς πίεσης με πλήρη δομή από ανοξείδωτο χάλυβα
Μεταδότης πίεσης BPHT24
Εισαγωγή του αισθητήρα πίεσης διαφράγματος:
Μεταδότης πίεσης διάφραγματος BPHT24αισθητήραςΜε το πλεγμένο σχεδιασμό του και την επίπεδη δομή του φιλμ, ο πομπός πίεσης προσφέρει εύκολη εγκατάσταση και ακριβείς δυνατότητες ανίχνευσης πίεσης.Χρησιμοποιείται συνήθως σε συστήματα αυτοματισμού για τη μετατροπή σημάτων πίεσης σε ηλεκτρικές εξόδους, επιτρέποντας αποτελεσματικό έλεγχο και παρακολούθηση.
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή πίεσης διαφράγματος:
1Διαφορετικές επιλογές διεπαφής πίεσης
2Σχεδιασμένο για υγιεινές εφαρμογές για την αποφυγή μέσης κλίμακας
3Υψηλή ακρίβεια με πλήρη δομή από ανοξείδωτο χάλυβα
4Εύκολο στο καθάρισμα.
Εφαρμογέςμε ανιχνευτή πίεσης διαφράγματος:
- Το προϊόν αυτό είναι σχεδιασμένο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με υλικό 316L.
- Είναι ιδιαίτερα κατάλληλο για εφαρμογές στην προστασία του περιβάλλοντος και τη χημική βιομηχανία.
- Το προϊόν χρησιμοποιείται επίσης ευρέως στις ναυτιλιακές και αεροπορικές βιομηχανίες λόγω της υψηλής αξιοπιστίας και ακρίβειας του.
- Επιπλέον, αυτός ο πομπός πίεσης είναι ιδανικός για χρήση σε ιατρικές, βιοφαρμακευτικές και βιομηχανίες υγιεινής τροφίμων, όπου η ακρίβεια και η καθαριότητα είναι εξαιρετικά σημαντικές.
| Παραμέτρους απόδοσηςμε ανιχνευτή πίεσης διαφράγματος | |
| Πεδίο μέτρησης | 0~35Kpa...~20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,15 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |

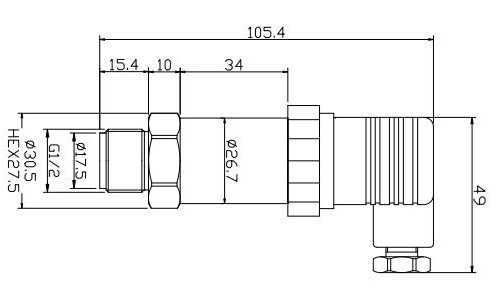

| Σχέδιο κατασκευήςμε ανιχνευτή πίεσης διαφράγματος | |
| Διάσταση | |
| Συμβουλές παραγγελίας |
- Παρακαλείστε να βεβαιωθείτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με το σημείο επαφής του προϊόντος πριν από την επιλογή.
- Σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν συνοδεύονται από ψηφιακές κεφαλές οθόνης κατά την παραγγελία.
- Κατά την παραγγελία ενός πομπού με κεφαλή οθόνης LCD ή LED, βεβαιωθείτε ότι η παροχή ισχύος δεν είναι μικρότερη από 20VDC.
- Για αξιόπιστη λειτουργία, συνιστάται η εγκατάσταση συσκευών προστασίας από κεραυνό στο πεδίο και η διασφάλιση της ορθής γείωσης του προϊόντος και της τροφοδοσίας με ηλεκτρική ενέργεια.
- Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20 °C έως 250 °C. Εάν η θερμοκρασία λειτουργίας είναι κάτω από -20 °C, επιλέξτε έναν δαχτυλίδι O EPDM.
- Το προεπιλεγμένο μήκος καλωδίου είναι 1,5 m και υπάρχουν τρία υλικά καλωδίου για να επιλέξετε.Εάν χρειάζεστε διαφορετικό υλικό καλωδίου, να το διευκρινίσετε στην σειρά.
- Εάν υπάρχουν ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, άμεση δύναμη πρόσκρουσης ή ισχυρές ηλεκτρομαγνητικές ή ραδιοφωνικές παρεμβολές, ενημερώστε μας και αναφέρετε το στην παραγγελία.
| Οδηγός παραγγελίαςμε ανιχνευτή πίεσης διαφράγματος | ||||||||
| BPHT24 | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΙΙ | Δείχνει μεταδότης πίεσης | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| Τ | Μεταγωγός πίεσης ανθεκτικός σε υψηλές θερμοκρασίες | |||||||
| Πεδίο μέτρησης | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικά ερωτήματα:
Ερώτηση 1: Είστε εταιρεία παραγωγής;
Α1: Ναι, είμαστε μια εταιρεία παραγωγής με πάνω από 29 χρόνια εμπειρίας.
Ερώτηση 2: Προσαρμοσμένα προϊόντα
Α2: Προσφέρουμε υπηρεσίες OEM και Custom-Design για να ικανοποιήσουμε τις συγκεκριμένες απαιτήσεις σας.
Ε3: Εγγύηση ποιότητας
Α3: Τα προϊόντα μας έχουν περιορισμένη εγγύηση 12 έως 18 μηνών από την ημερομηνία αποστολής στον αρχικό αγοραστή.Παρέχουμε δωρεάν αντικατάσταση ή επισκευή ελαττωματικών προϊόντων εντός αυτής της περιόδου εγγύησηςΠαρακαλούμε σημειώστε ότι η εγγύηση αυτή δεν καλύπτει οποιεσδήποτε μονάδες έχουν τροποποιηθεί, χρησιμοποιηθεί κατά λάθος ή παραμεληθεί.
ΕΡ4: Μεταφορά και συσκευασία
Α4: Συνήθως αποστέλλουμε τα προϊόντα μας χρησιμοποιώντας διεθνείς υπηρεσίες ταχυμεταφοράς, όπως UPS, FedEx, DHL και INT. Το φορτίο είναι προπληρωμένο, αλλά μπορούμε επίσης να χρησιμοποιήσουμε τον λογαριασμό αποστολής σας για συλλογή.Τα προϊόντα μας είναι συσκευασμένα σύμφωνα με τις προδιαγραφές τυποποιημένης συσκευασίας εξαγωγής και περιλαμβάνουν πιστοποίηση ελέγχου.
Ε: Επικοινωνήστε μαζί μας
Α5: Η εξειδικευμένη ομάδα πωλήσεων μας είναι έτοιμη να σας βοηθήσει με τυχόν τεχνικές ή επιχειρηματικές ερωτήσεις.
