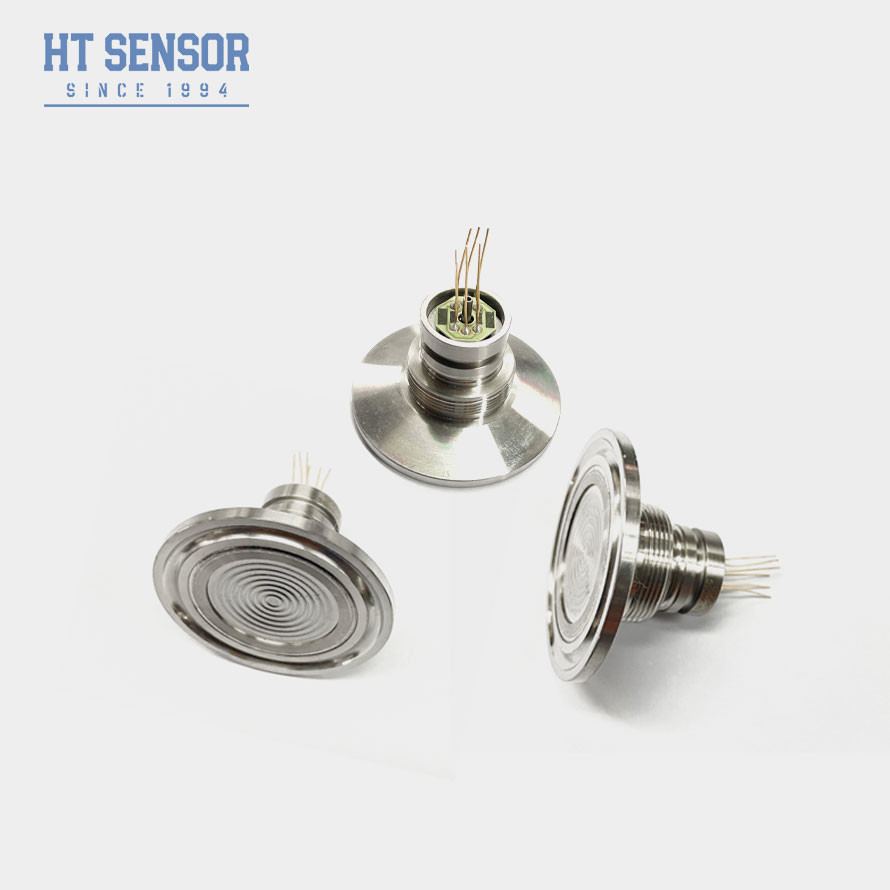

HT-IQ Φύλινος ανιχνευτής επένδυσης Κλιπ στενά σφραγισμένο διάφραγμα μετατροπέας πίεσης αισθητήρας πίεσης πυριτίου
Product Details
| Μοντέλο Αρ.: | HT-IQ | Σειρά: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Τύπος καλωδίωσης: | Χρυσόχρυσα πινάκια Kovar ή 4 καλώδια | Μέσο μέτρησης: | ΑΕΡΑ και υγρό νερό και λάδι |
| Διαμάντι: | 500,4 mm | Παραγωγή: | Αναλογικά 100mv+-30mv |
| Εξουσία: | 1,5mA | Τύπος: | Αισθητήρας πίεσης από διάχυτο πυρίτιο |
| Υλικό: | 316L από ανοξείδωτο χάλυβα | Νήμα: | 500,4 mm |
| Επισημαίνω |
Κεφάλαιο 3,Κλιπ Σφραγισμένος μετατροπέας πίεσης διαφράγματος,Σφραγισμένος αισθητήρας διαφράγματος |
||
Product Description
HT-IQ Αισθητήρας Επιφανειακής Τοποθέτησης με Σφιγκτήρα, Σφραγισμένος Αισθητήρας Πίεσης με Διάφραγμα
HT-IQ Πιεζοαντιστασιακός Πυρίτιο Αισθητήρας Πίεσης
Εισαγωγή του αισθητήρα πίεσης πυριτίου επιφανειακής τοποθέτησης:
Ο αισθητήρας πίεσης HT - IQ είναι ένα είδος αισθητήρα πίεσης με διάχυση πυριτίου και διάφραγμα. Ο αισθητήρας πίεσης με σφιγκτήρα χρησιμοποιεί τεχνολογία πλήρωσης σιλικονούχου ελαίου μιας χρήσης. Το διάφραγμα αισθάνεται την πίεση και μέσω του σιλικονούχου ελαίου μεταφέρεται στο τσιπ, το κύκλωμα αντιστάθμισης θα διορθώσει τα γραμμικά ηλεκτρικά σήματα του σήματος πίεσης. Ο σφιγκτήρας είναι σφραγισμένος για να αποτρέψει τη δημιουργία επικαθήσεων, την ανθυγιεινή κατάσταση και την προσκόλληση. Χρησιμοποιείται ευρέως σε βιομηχανίες τροφίμων, φαρμάκων, κρασιού και άλλων υγειονομικών βιομηχανιών, γενικά κατάλληλο για τη μέτρηση μέσων που μπορεί να είναι μολυσμένα. Δομή σφιγκτήρα με επίπεδο διάφραγμα, εύκολη εγκατάσταση και αποσυναρμολόγηση, εύκολος καθαρισμός.
Χαρακτηριστικά του αισθητήρα πίεσης πυριτίου επιφανειακής τοποθέτησηςΤροφοδοσία: ≤2mA DC (Τυπικό 1.5mA DC)35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa
- Αντιστάθμιση θερμοκρασίας και μηδενική διόρθωση από κύκλωμα παχύ στρώματος.
- Εξαιρετική αξιοπιστία, επαναληψιμότητα και σταθερότητα.
- Δομή διαφράγματος για εύκολο καθαρισμό.
- Ηλεκτρική απόδοση του αισθητήρα πίεσης πυριτίου επιφανειακής τοποθέτησης
- Έξοδος Αντίστασης: 2.5KΩ~6KΩ
- Ηλεκτρική Σύνδεση: Επιχρυσωμένα πινάκια Kovar ή καλώδια υψηλής θερμοκρασίας 100mm.
- Παράμετροι Απόδοσης του αισθητήρα πίεσης πυριτίου με διάχυση
- :
| Εύρος ΜέτρησηςGauge(G)35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||||
| Absolute(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | Sealed(S) | |||
| 3500KPaS | Typ | ||||
| Max | Μονάδα | ||||
| Μη Γραμμικότητα | ±0.15 | ||||
| ±0.350±30 | Επαναληψιμότητα | 0.05 | 0~50 | ||
| %F.S | Έξοδος Μηδενικής Μετατόπισης | 0~50 | |||
| 0.1%F.S | Έξοδος Μηδενικής Μετατόπισης | 0~50 | |||
| 0±250±30 | Έξοδος Πλήρους Κλίμακας | ±1 | |||
| 50±1050±30 | ≥35kPa | ≥35kPa | 100±10 | ±1 | |
| Θερμοκρασία Λειτουργίας | Μετατόπιση Θερμοκρασίας Μηδενικής Στάθμης | ≤20KPa | ±1 | ||
| ±2 | ≥35kPa | ≤20KPa | ±0.5 | 0~50 | |
| Θερμοκρασία Λειτουργίας | Αντιστάθμιση Θερμοκρασίας | ≤20KPa | 0~50 | ||
| ±2 | ≥35kPa | ≤20KPa | ±0.5 | 0~50 | |
| Θερμοκρασία Λειτουργίας | Αντιστάθμιση Θερμοκρασίας | ≤20KPa | 0~50 | ||
| ºC | ≥35kPa | 0~70 | Πίεση Έκρηξης | ||
| Θερμοκρασία Λειτουργίας | -20~80 | Πίεση Έκρηξης | |||
| Θερμοκρασία Αποθήκευσης | -40~125 | Πίεση Έκρηξης | |||
| Επιτρεπόμενη Υπερφόρτωση | Λάβετε τη μικρότερη τιμή μεταξύ 3 φορές της πλήρους κλίμακας ή 120MPa | Πίεση Έκρηξης | |||
| 5X της πλήρους κλίμακας | Μακροπρόθεσμη Σταθερότητα | ||||
| 0.2 % | F.S/Έτος | ||||
| Υλικό Διαφράγματος | 316L | Αντίσταση Μόνωσης | |||
| ≥200MΩ 100VDC | Δόνηση | ||||
| Χωρίς αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | Κραδασμός | ||||
| 100g,11ms | Χρόνος Απόκρισης | ||||
| ≤1ms | Σφράγιση O-ring | ||||
| Νιτριλικό καουτσούκ ή φθοριοκαουτσούκ | Μέσο Γέμισης | ||||
| Σιλικονούχο λάδι | Βάρος | ||||
| ~200g | Οι παράμετροι ελέγχονται υπό τις ακόλουθες συνθήκες: 1.5mA @25°C | ||||
| Διάγραμμα Κατασκευής | Διάσταση | ||||
| Ηλεκτρική σύνδεση και αντιστάθμιση | |||||
| Παραδείγματα Επιλογής | |
| Συμβουλές Παραγγελίας |
|
| 1. Κατά τη συναρμολόγηση, δώστε προσοχή στον συντονισμό του μεγέθους του πυρήνα και του περιβλήματος του πομπού για να επιτευχθεί η απαραίτητη στεγανοποίηση. |
|
| 2. Κατά τη διαδικασία συναρμολόγησης του περιβλήματος, βεβαιωθείτε ότι είναι κάθετα ευθυγραμμισμένο και ασκήστε ομοιόμορφη πίεση για να αποφύγετε εμπλοκή ή ζημιά στην πλάκα αντιστάθμισης. |
| 3. Εάν το υπό δοκιμή μέσο δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό του περιβλήματος (316L), θα πρέπει να δοθούν ειδικές οδηγίες κατά την υποβολή της παραγγελίας. |
5. Διατηρήστε την οπή πίεσης του πυρήνα του μετρητή ανοιχτή στην ατμόσφαιρα για να αποτρέψετε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον θάλαμο αρνητικής πίεσης του πυρήνα του μετρητή.
6. Εάν υπάρχει οποιαδήποτε αλλαγή στο πινάκιο, ανατρέξτε στην ετικέτα στο πραγματικό προϊόν.
εταιρεία
FQA
1.Ε: Ποια είναι τα χαρακτηριστικά των πομπών αισθητήρων πίεσης;
| Α: Υψηλή ακρίβεια, ανθεκτικότητα και εξαιρετική απόδοση. Διατίθεται προσαρμογή. |
| 2.Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές; |
