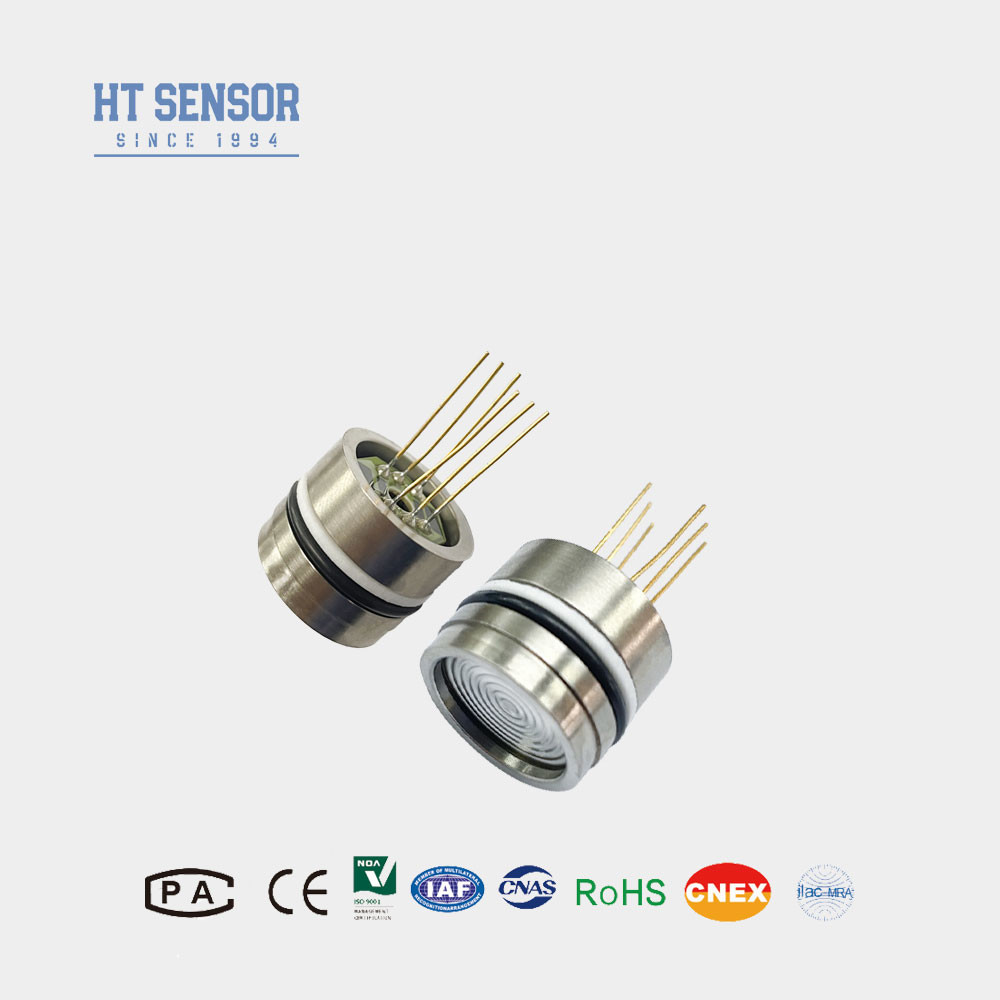

HT19F Διαφραγματικό ανιχνευτής πίεσης πυριτίου Κελίδα Πιεζοανταποκλιματικό αισθητήρα από ανοξείδωτο χάλυβα
Product Details
| Υλικό: | 316L | ελάχιστο εύρος: | 10KPA |
|---|---|---|---|
| Μέγιστο εύρος: | 60MPa | Προμήθεια: | 1,5mA |

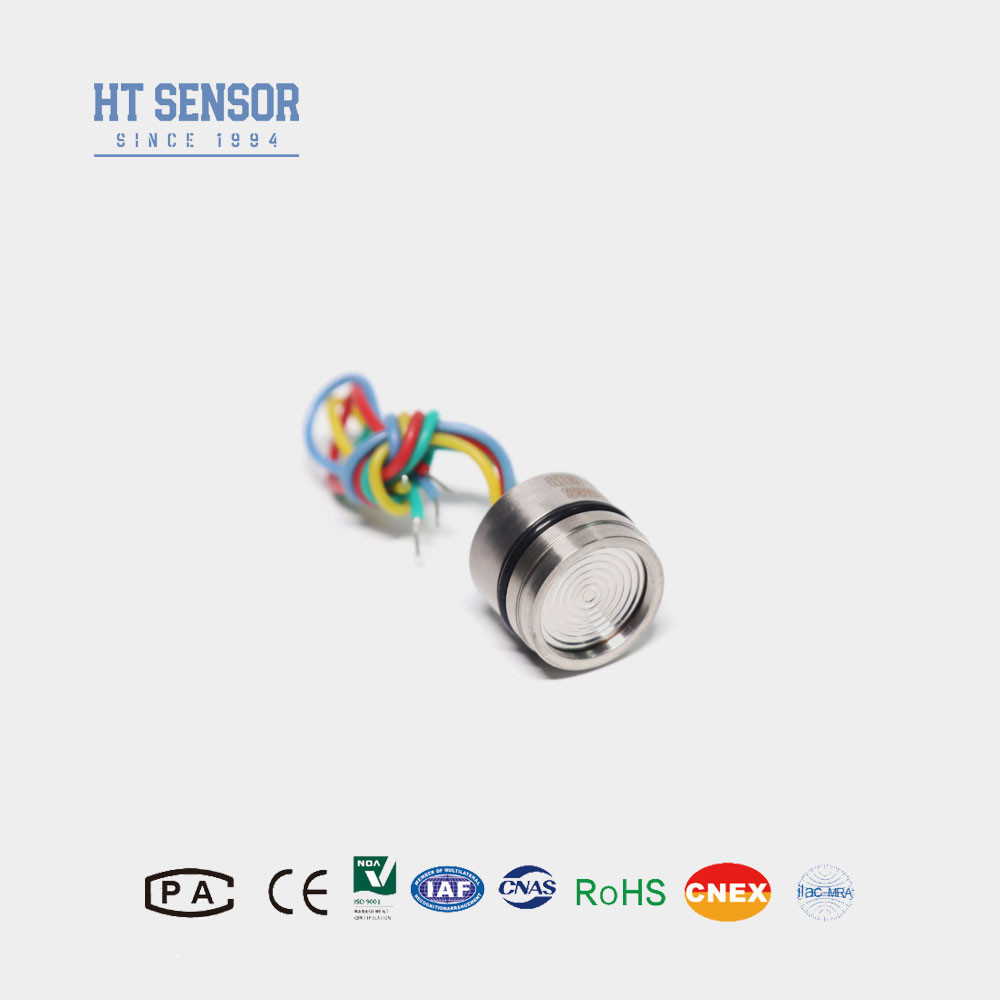

| Παραγωγή: | 100mv+-30mv | επιλέξιμος: | Τετράχρωμο σύρμα από σιλικόνη ή χρυσόχρυσα καρφίτσα |
| Μοντέλο: | HT19 | Ψηλά: | 12 χιλιοστά |
| Ελαιο: | πυριτίου διάχυσης | Νήμα: | ΟΧΙ |
| Επισημαίνω |
Πιεζοαποστατικό αισθητήρα πίεσης πυριτίου με διάφραγμα,Δέκτης πίεσης πυριτίου με διάφραγμα από ανοξείδωτο χάλυβα,Αισθητήρας Piezoresistive κυττάρων |
||
Product Description
HT19F Πιαφραμικός ανιχνευτής πίεσης πυριτίου Κελίδα Πιεζοανταποκλιμακτικός αισθητήρας κατασκευή
HT19F Πίεση πυριτίουΑισθητήρας
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
HT19F πιεζοανταγωγικός αισθητήρας πίεσης από πυρίτιο, το κύριο συστατικό του οποίου είναι ένα υψηλής σταθερότητας διάχυτο συλλέκτη πυριτίου.Ενσωμάτωση αισθητήρα με χρήση πίεσης σιλικόνιολαίου από το διάφραγμα από ανοξείδωτο χάλυβα 316 λίτρων στο αισθητήρα.Πιεζοανταγωνιστικός αισθητήρας πίεσης που χρησιμοποιεί διεθνώς προηγμένο υψηλής σταθερότητας, υψηλής ακρίβειας τσιπ πίεσης πυριτίου, τη χρήση βελτιστοποιημένου σχεδιασμού στρες της συγκολλημένης βάσης, SMT, σύνδεση χρυσού σύρματος,συγκόλληση διαφράγματος, υψηλού κενού, εξάλειψη των πιέσεων του κύκλου πίεσης, γήρανση υψηλής θερμοκρασίας, αντιστάθμιση θερμοκρασίας και άλλες διαδικασίες.εμπειρία παραγωγής και τεχνική καινοτομία, τα προϊόντα έχουν εξαιρετική σταθερότητα και απόδοση, ευρέως αναγνωρισμένα από τους χρήστες.
Χαρακτηριστικά του προϊόντοςανιχνευτής πίεσης από πυρίτιο:
- Ευρύ φάσμα μετρήσεων:0~10KPa~100Mpa
- Πιεζοανταποκρουστικό συλλέκτη πυριτίου
- Πλήρης 316LSS, Πλήρης τιτάνιο ή διάφραγμα Hastelloy
- Στήριξη δαχτυλιδιών
- Υψηλή ακρίβεια και σταθερότητα.
Εφαρμογές από ανιχνευτή πίεσης από πυρίτιο:
- Μέτρηση πίεσης αερίου και υγρού
- Εκμετάλλευση πετρελαίου
- Υδροδότηση, θερμοδότηση της πόλης
- Σύστημα ελέγχου διαδικασίας
- Επιθεώρηση αεροπορίας και ναυσιπλοΐας
- Υδραυλική πίεση
Ηλεκτρικά δεδομένα αισθητήρα πίεσης πυριτίου
Προμήθεια:1.5mADC
Αντίσταση εισόδου:3KΩ~6KΩ
Αντίσταση εξόδου:2.5KΩ~6KΩ
Αντίσταση μόνωσης:≥100MΩ/50VDC
Η τάση μόνωσης: 500VAC μεταξύ του περιβλήματος και της ηλεκτρικής σύνδεσης δεν θα προκαλέσει ζημιά
Μεσαία συμβατότητα: υγρό, αέριο συμβατό με ανοξείδωτο χάλυβα 316L
Προδιαγραφή επιδόσεων του αισθητήρα πίεσης από πυρίτιο
| Παράμετροι απόδοσης: | |||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Σφραγισμένο | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | ||
| Πλήρης έκδοση | ≤ 20KPa | 50 ± 10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ¢ 50 | °C | ||
| ≥35kPa | 0 ¢ 70 | °C | |||
| Θερμοκρασία λειτουργίας | -20 ¢80 | °C | |||
| Θέρμανση αποθήκευσης | -40 ¢125 | °C | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | 28 γραμμάρια | ||||
| Οι παράμετροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: σταθερό ρεύμα 1,5mA και θερμοκρασία περιβάλλοντος 25°C. | |||||
Διάσταση
Σημείωση:
1Κατά τη διάρκεια της συναρμολόγησης, δώστε προσοχή στον συντονισμό του μεγέθους του πυρήνα και του σπιτιού του πομπού για να επιτευχθεί η απαιτούμενη αεροστεγνότητα.
2Κατά τη διάρκεια της διαδικασίας συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι κάθετα ευθυγραμμισμένο και εφαρμόστε ίση πίεση για να αποφευχθεί το μπλοκάρισμα ή η καταστροφή της πλάκας αντιστάθμισης.
3Εάν το υπό δοκιμή μέσο είναι ασυμβίβαστο με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφύγετε παραμόρφωση ή διάτρηση του διάφραγματος και βλάβη στον πυρήνα.
5. Κρατήστε ανοιχτή την πύλη πίεσης του πυρήνα μετρητή στην ατμόσφαιρα για να αποφεύγεται η είσοδος νερού, υδρατμών ή διαβρωτικών μέσων στον θάλαμο αρνητικής πίεσης του πυρήνα μετρητή.
6Εάν υπάρχει οποιαδήποτε αλλαγή στην καρφίτσα, παρακαλούμε ανατρέξτε στην ετικέτα του πραγματικού προϊόντος.
