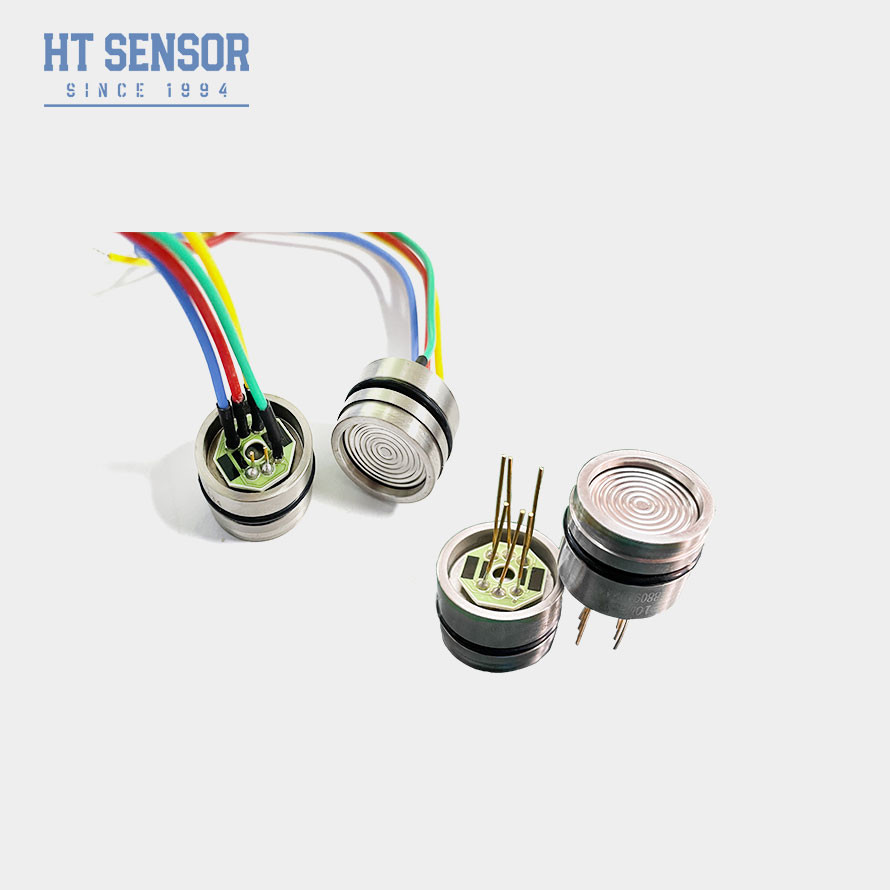

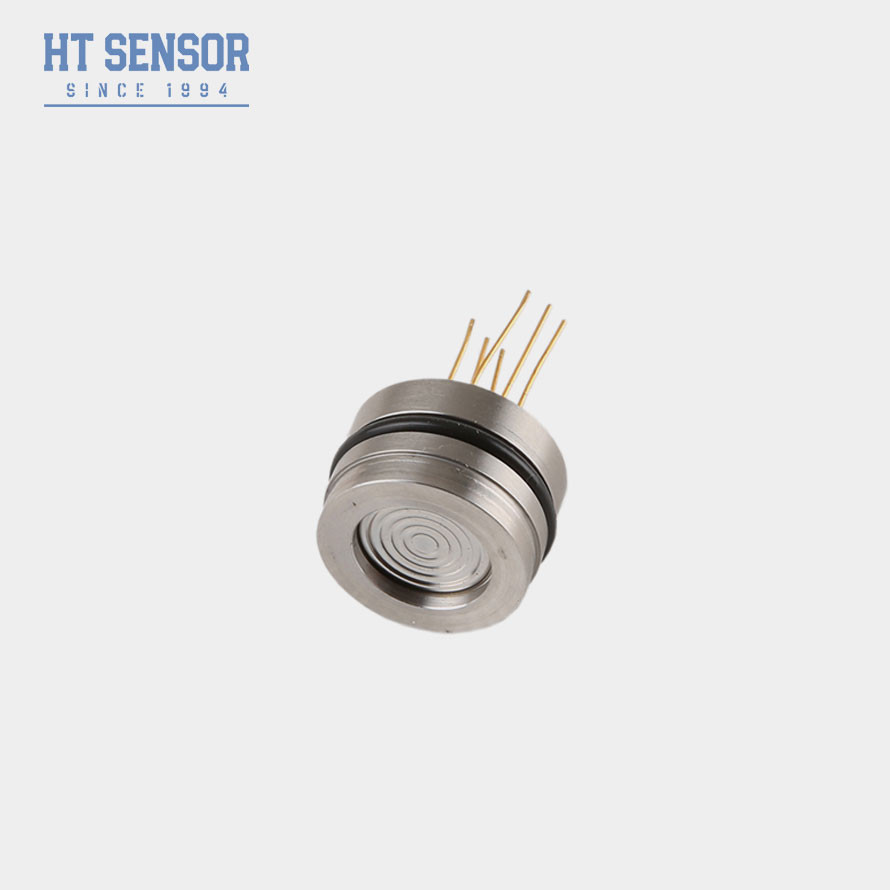

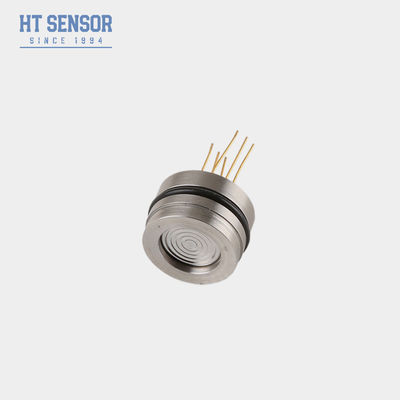

HT19 Διάχυσης Πυριτίου Διάφραγμα Αισθητήρας Πίεσης Πυρήνας Αισθητήρας Στάθμης από Ανοξείδωτο Χάλυβα 316L
Product Details
| Υλικό: | 316L από ανοξείδωτο χάλυβα | ελάχιστο εύρος: | 10KPA |
|---|---|---|---|
| Μέγιστο εύρος: | 60MPa | Προμήθεια: | λιγότερο από 2mA (Τυπική τιμή 0,4-1,5mA) |
| Παραγωγή: | σήμα mv (0-80mv) | επιλέξιμος: | Καλώδιο σιλικόνης τέσσερις-χρώματος |
| Μοντέλο: | HT19 | Ψηλά: | 12 mm /15 mm |
| Επισημαίνω |
Αισθητήρας πίεσης διάχυσης διαφράγματος πυριτίου,316L HT19 αισθητήρας πίεσης,316L αισθητήρας επιπέδου από ανοξείδωτο χάλυβα |
||
Product Description
Αισθητήρας Πίεσης Διαφράγματος Πυριτίου Διάχυσης HT19 Αισθητήρας Στάθμης από ανοξείδωτο χάλυβα 316L
HT19 ΠιεζοανθεκτικόΠυρίτιοΑισθητήρας Πίεσης
Εισαγωγή αισθητήρα πίεσης πυριτίου 15mm:
Αισθητήρας πίεσης πυριτίου πιεζοανθεκτικού HT19. Τα κύρια συστατικά του είναι στοιχεία ανίχνευσης πυριτίου με υψηλή σταθερότητα. Η συσκευασία ανίχνευσης χρησιμοποιεί σιλικονούχο λάδι για τη μεταφορά πίεσης από ένα διάφραγμα από ανοξείδωτο χάλυβα 316L στο στοιχείο ανίχνευσης. Η πιεζοανθεκτική επίδραση του διάχυτου πυριτίου χρησιμοποιήθηκε για τη μέτρηση της πίεσης αέρα-υγρού. Είναι ο πιο συχνά χρησιμοποιούμενος αισθητήρας πυριτίου για τη μέτρηση της πίεσης και η τιμή είναι επίσης φθηνότερη από άλλους τύπους.
Χαρακτηριστικά ΠροϊόντοςΤροφοδοσία: 1.5mADC Αντίσταση εισόδου: 3KΩ~6KΩ
- Αισθητήρας τύπου πιεζοανθεκτικού πυριτίου.
- Full316LSS, όλα τιτανίου ή μεμβράνη Hastelloy.
- Σφράγιση δακτυλίου O.
- Υψηλή ακρίβεια και καλή σταθερότητα.
- Εφαρμογές
του αισθητήρα πίεσης πυριτίου 15mm:Μετρήστε την πίεση αερίων και υγρών συμβατών με ανοξείδωτο χάλυβα 316L.
- Διάτρηση πετρελαίου.
- Η πόλη έχει παροχή νερού και παροχή θερμότητας.
- Σύστημα ελέγχου διεργασιών.
- Επιθεώρηση αεροπορίας και ναυτιλίας.
- Υδραυλικά.
- Ηλεκτρική απόδοση
του αισθητήρα πίεσης πυριτίου 15mm:Τροφοδοσία: 1.5mADC Αντίσταση εισόδου: 3KΩ~6KΩ
- Αντίσταση εξόδου: 2.5KΩ~6KΩ
- Αντίσταση μόνωσης: ≥100MΩ/50VDC
- Τάση μόνωσης: 500VAC μεταξύ του περιβλήματος και της ηλεκτρικής σύνδεσης δεν θα προκαλέσει ζημιά
- Συμβατό μέσο: υγρό, αέριο συμβατό με ανοξείδωτο χάλυβα 316L
- Προδιαγραφή απόδοσης του αισθητήρα πίεσης πυριτίου:
- Παράμετροι
Εύρος: 0~10KPa, 20KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa, 3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
| Τυπικό |
Μέγ. |
|||
| Μονάδες | Μη γραμμικότητα πίεσης | ±0.15 | ||
| ±0.3 |
%F.S |
Επαναληψιμότητα και υστέρηση πίεσης | 3X Ονομαστικό εύρος ή 120MPa, όποιο είναι μικρότερο | |
| 0.05 | %F.S | Μηδενική έξοδος | 3X Ονομαστικό εύρος ή 120MPa, όποιο είναι μικρότερο | |
| 0±2 | mV | Έξοδος εύρους | ≤20KPa | |
| 50±10 | ±2 | mV | ≥35 KPa | ≤20KPa |
| ±1 | mV | Σφάλμα θερμοκρασίας-Μηδέν | ≤20KPa | |
| ±1 | ±2 | Πίεση δοκιμής | ≥35 KPa | 3X Ονομαστικό εύρος ή 120MPa, όποιο είναι μικρότερο |
| ±1 | %F.S | Πίεση δοκιμής | 3X Ονομαστικό εύρος ή 120MPa, όποιο είναι μικρότερο | |
| ±1 | ±2 | Πίεση δοκιμής | ≥35 KPa | 3X Ονομαστικό εύρος ή 120MPa, όποιο είναι μικρότερο |
| ±1 | %F.S | Πίεση δοκιμής | 3X Ονομαστικό εύρος ή 120MPa, όποιο είναι μικρότερο | |
| ------- | Εύρος θερμοκρασίας λειτουργίας | -20~80 | ||
| ℃ | Εύρος θερμοκρασίας αντιστάθμισης | Διάσταση | ||
| ℃ | Εύρος θερμοκρασίας αποθήκευσης | Διάσταση | ||
| ℃ | Σημείωση: Η παραπάνω παράμετρος υπό συνθήκη: Τροφοδοσία: 1.5mA Θερμοκρασία: 25℃ | Διάσταση | ||
Συμβουλές παραγγελίας
1. Κατά τη συναρμολόγηση, θα πρέπει να δοθεί προσοχή στον συντονισμό του μεγέθους του πυρήνα και του περιβλήματος του πομπού για την επίτευξη της απαιτούμενης στεγανότητας.
| 2. Κατά τη συναρμολόγηση του κελύφους, βεβαιωθείτε ότι είναι κάθετα ευθυγραμμισμένο και ασκήστε πίεση ομοιόμορφα για να αποφύγετε το κόλλημα ή την καταστροφή της πλάκας αντιστάθμισης. |
3. Εάν το υπό δοκιμή μέσο δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό του περιβλήματος (316L), θα πρέπει να δοθούν ειδικές οδηγίες κατά την υποβολή της παραγγελίας.
4. Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια σας ή αιχμηρά αντικείμενα για να αποφύγετε την παραμόρφωση ή τη διάτρηση του διαφράγματος και την καταστροφή του πυρήνα.
5. Διατηρήστε την θύρα πίεσης του πυρήνα μέτρησης πίεσης ανοιχτή στην ατμόσφαιρα για να αποτρέψετε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στην αρνητική θάλαμο πίεσης του πυρήνα μέτρησης πίεσης.
6. Εάν υπάρχει οποιαδήποτε αλλαγή στον ακροδέκτη, ανατρέξτε στην πραγματική ετικέτα αποστολής.
