HT26V 10V Αισθητήρας Πίεσης Πυριτίου Πιεζοαντίστασης, Αισθητήρας Διαφράγματος, Πυρήνας OEM
Product Details
| Μοντέλο Αρ.: | HT26V | Τύπος σήματος εξόδου: | Αναλογικό 10mv/V |
|---|---|---|---|
| Εξουσία: | 5-10VDC | Υλικό: | ανοξείδωτο χάλυβα |
| Μέσο μέτρησης: | Αέριο και υγρό | Διαμάντι: | 19 χιλιοστά |
| Ψηλά: | OEM | Πακέτο μεταφοράς: | Χαρτοκιβώτιο |
| Τύπος: | Αισθητήρας πίεσης πυριτίου | Προσαρμογή: | Διαθέσιμα OEM και ODM |
| Επισημαίνω |
Διαφραγμός Πιεζοανταποκρουστικός αισθητήρας πίεσης πυριτίου,OEM Πιεζοανταγωγικός αισθητήρας πίεσης πυριτίου,Αισθητήρας διαφράγματος OEM |
||
Product Description

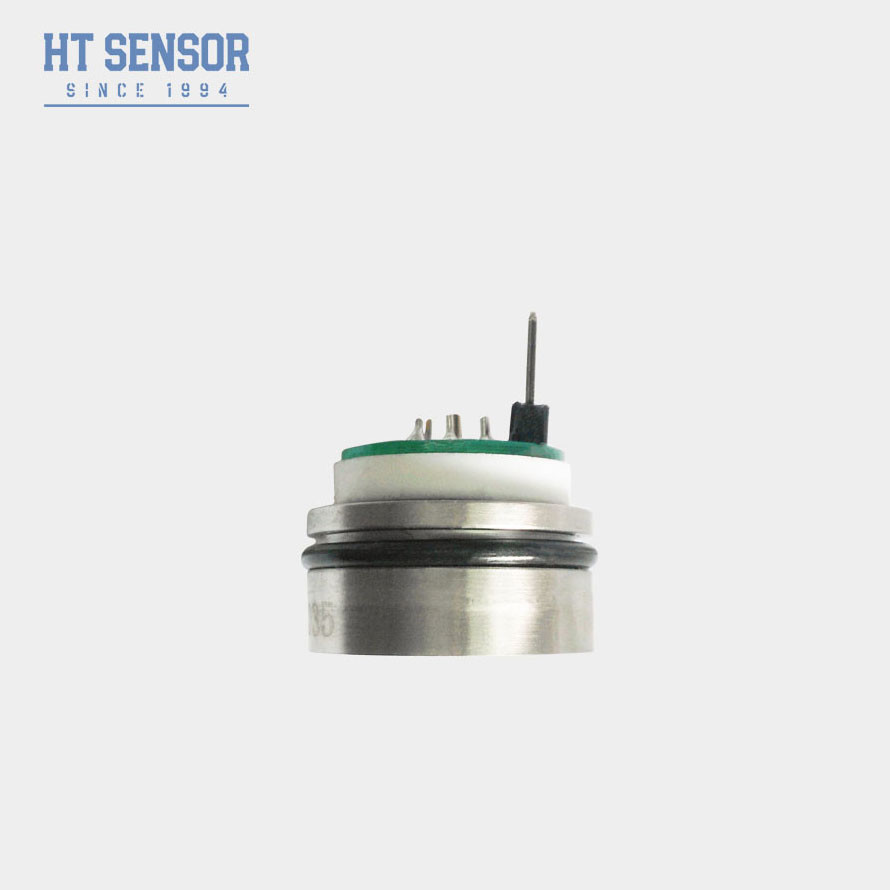

HT26V 10V Πιεζοανταποκλιματικός αισθητήρας πίεσης πυριτίου αισθητήρας διαφράγματος OEM
HT26V Πυρηνικός αισθητήρας πίεσης
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
Ο αισθητήρας πίεσης πυριτίου HT26V είναι ένα είδος πιεζοανταποδοτικού τύπου, ο πυρήνας του είναι η εξάπλωση των εξαιρετικά σταθερών συστατικών κρυστάλλων πυριτίου.Η διαφορά πίεσης του μετρούμενου μέσου μεταφέρεται στο διάφραγμα πυριτίου μέσω διαφραγμού απομόνωσης 316L και σφραγισμένου ελαίου πυριτίου.Οι κατασκευές εξατομικεύονται από μια συμβατική διάμετρο 19 mm και είναι εξαιρετικά εξατομικευμένες, με εξαρτήματα από ανοξείδωτο χάλυβα που είναι διαθέσιμα σε χαμηλά επίπεδα όπως 7 mm.5-10V σταθερή παροχή ισχύος τάσης, τακτική έξοδος.Ο αισθητήρας πίεσης HT26V είναι εξοπλισμένος με δαχτυλίδια O.Χρησιμοποιείται για σφραγίδα υπό πίεση, βολική εγκατάσταση.
- Η παροχή ισχύος σταθερής τάσης και τα πρότυπα σήματα εξόδου.
- Υψηλή αξιοπιστία, καλή σταθερότητα.
- Το ύψος είναι 7mm, και διάφορες δομές μπορούν να προσαρμοστούν.
- Κατάλληλο για πετρέλαιο, χημική, μεταλλουργία, ηλεκτρική ενέργεια, υδρολογία και άλλα βιομηχανικά εργοτάξια.
- Χρησιμοποιείται στη ναυτιλιακή και αεροπορική βιομηχανία.
- Κατάλληλο για υδραυλικό και πνευματικό σύστημα ελέγχου.
- Χρησιμοποιείται για εφαρμογές ελέγχου διαδικασιών.
- Ηλεκτρική τροφοδοσία: ≤10VDC
- Η τάση εξόδου κοινής λειτουργίας: 50% της εισόδου (τυπική)
- Αντίσταση εισόδου:4KΩ~20KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ

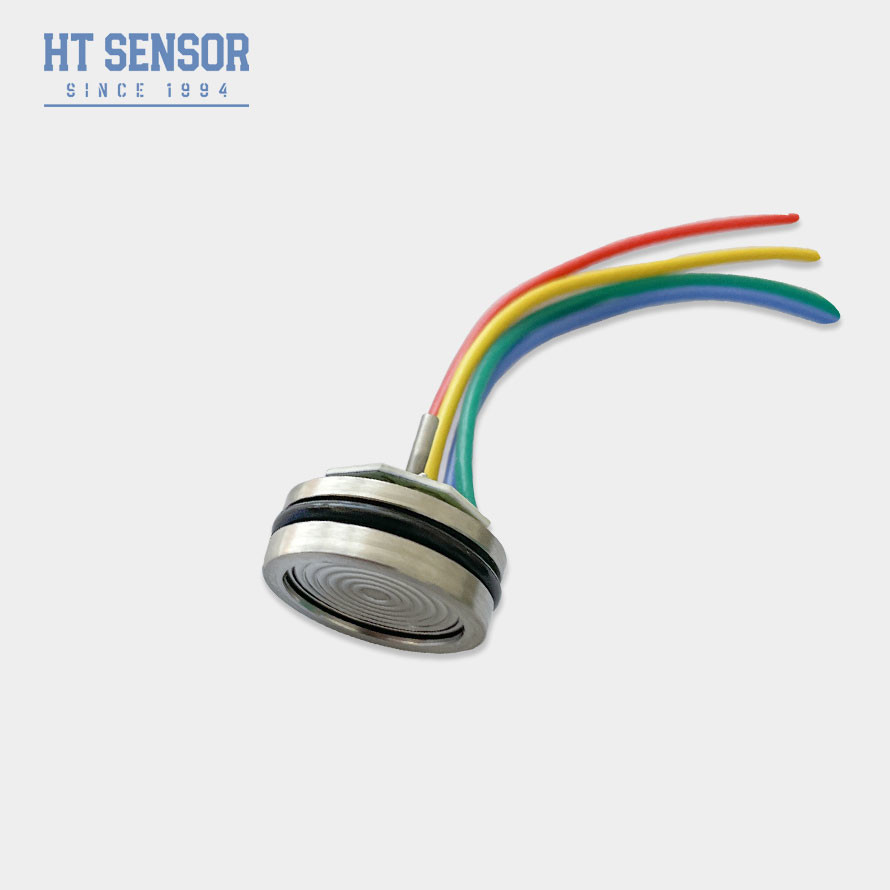

- Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας και Συνδετήρες καρφίτσες.
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο: | |||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Σφραγισμένο | 3500KPaS,7MPaS,10MPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | ||
| Πλήρης έκδοση | ≤ 20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2.5 | % F.S | |
| ≥35kPa | ±0.8 | ±1.5 | % F.S | ||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.8 | ±1.5 | % F.S | ||
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | 3 φορές την πλήρη κλίμακα | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | ~ 25g | ||||
| Οι παράμετροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: σταθερή τάση 10V και θερμοκρασία περιβάλλοντος 25oC | |||||

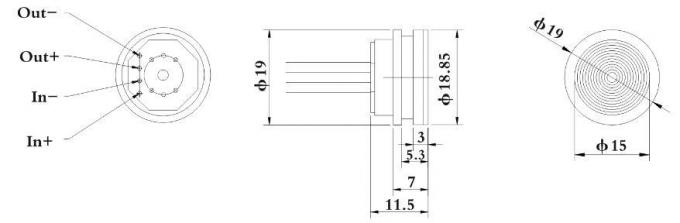

| Σχέδιο κατασκευής | |
| Τύπος πίεσης < 3,5 MPaS |
|
| Κανονικό ≥3,5MPaS < 40MPaS |
|
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
| ΕΠΠ |
.
.
| Εταιρεία |
