ΕισαγωγήΒιομηχανικός αισθητήρας πίεσης:

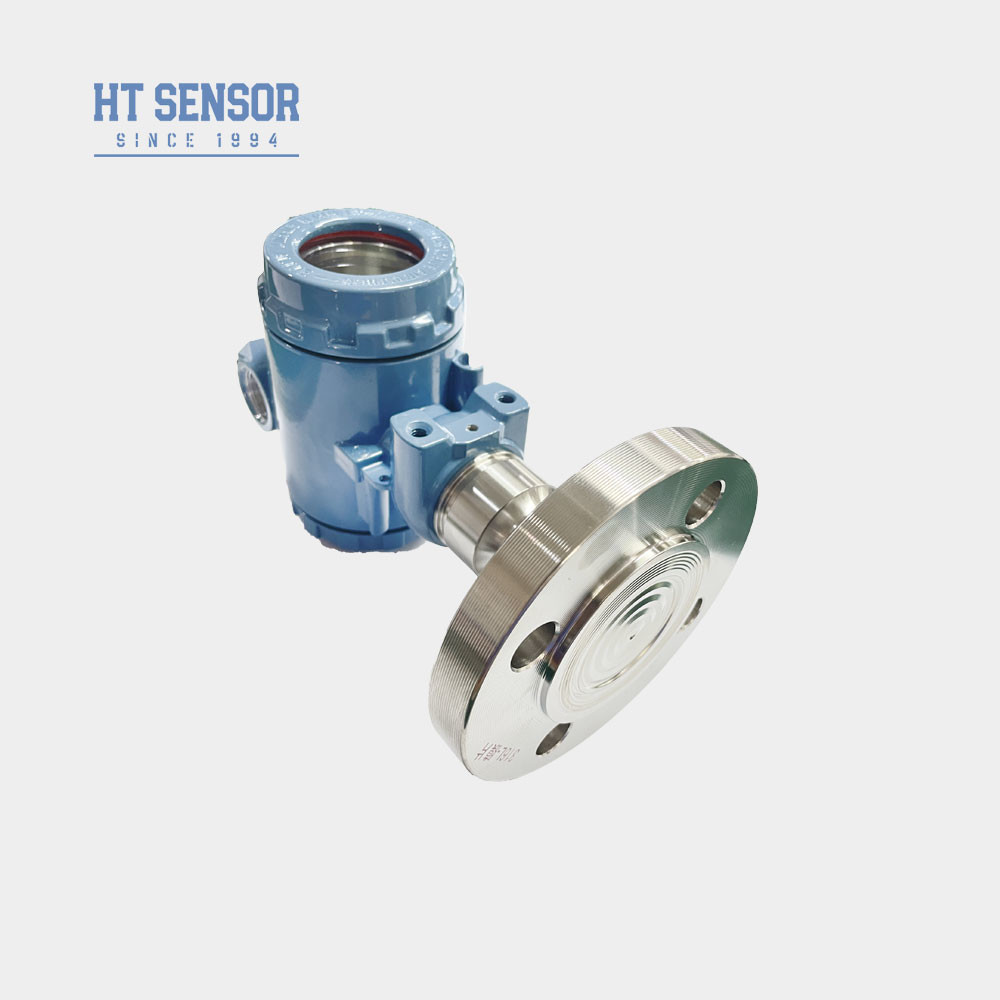

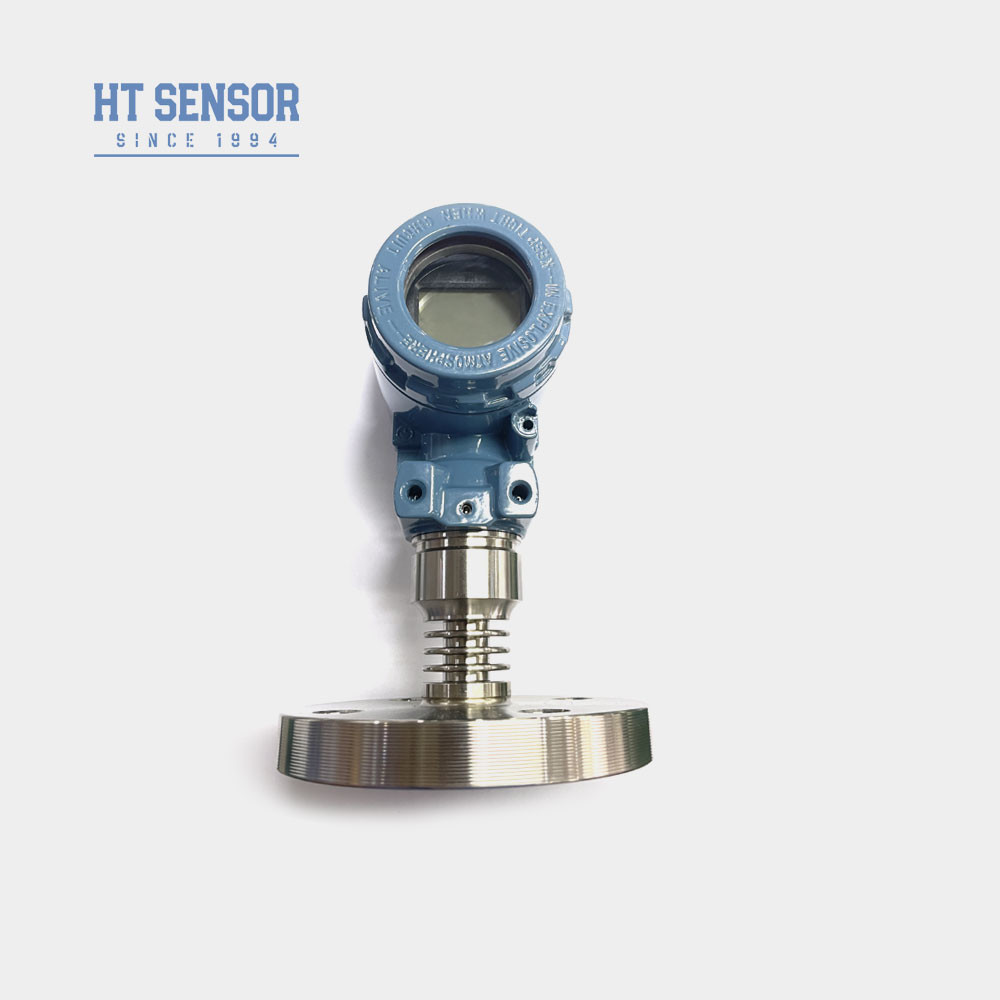

Ο πομπός πίεσης BP93420-III-F χρησιμοποιεί τον πυρήνα της σειράς HT που είναι γεμάτο λάδι από ανθεκτική ταινία πυριτίου ως στοιχείο μέτρησης σήματος.Η σύνδεση της διαδικασίας περιλαμβάνει την άμεση συγκόλληση ενός διαφράγματος απομόνωσης 316L και ταιριάζοντας φλάντζηΗ προσαρμοσμένη θερμοκηλίδα έχει σχεδιαστεί για να προσαρμόζεται σε περιβάλλον υψηλής θερμοκρασίας.το κύκλωμα επεξεργασίας σήματος μετατρέπει το σήμα αισθητήρα σε ένα τυποποιημένο σήμα εξόδου- Διεξάγονται αυστηρές δοκιμές και έλεγχοι γήρανσης των εξαρτημάτων, των ημιτελών προϊόντων και των τελικών προϊόντων για να διασφαλιστεί η σταθερή και αξιόπιστη απόδοση του πομπού.
| Παράμετροι απόδοσηςΒιομηχανικός αισθητήρας πίεσης |
| Πεδίο μέτρησης |
- 100kPa... 0kPa ̇ 35kPa... 20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25°C |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Σύνημα) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70°C ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20°C~80°C |
| Θέρμανση αποθήκευσης |
-40°C~120°C |
| Δονήσεις |
10g,55Hz ∙ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Αξιολόγηση προστασίας |
IP65 |
| Σφραγίδα O-Ring |
Καουτσούκ φθορίου |
| Βάρος |
~ 4kg |
Χαρακτηριστικά του προϊόντοςΤεχνολογικοί αισθητήρες πίεσης:
- 1- ευρύ φάσμα μετρήσεων, διάφορες επιλογές διεπαφής πίεσης
- 2Διαφορετικές επιλογές σήματος εξόδου
- 3. Ρυθμίσιμο μηδέν και πλήρη κλίμακα
- 4. Υψηλή ακρίβεια, πολλαπλές στειρές συνδέσεις διαδικασίας
ΕφαρμογέςΤεχνολογικοί αισθητήρες πίεσης:
- Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L.
- Ιατρικές, βιοφαρμακευτικές και βιομηχανίες υγιεινής τροφίμων για αποστειρωτική επεξεργασία.
- Χρησιμοποιείται στις βιομηχανίες χαρτιού και χημικών, καθώς και για το επίπεδο των λυμάτων και των ποτών.
| Σημείο εξόδου ofΤεχνολογικοί αισθητήρες πίεσης |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2 καλώδια /3 καλώδια |
2/3/4 καλώδιο |
| 0/1 ~ 5V |
| Συμβουλές παραγγελίαςfΒιομηχανικός μεταβιβαστής πίεσης |
- 1. Διασφάλιση συμβατότητας: Κατά την επιλογή ενός προϊόντος, επιβεβαιώστε εάν το υπό δοκιμή μέσο είναι συμβατό με τα μέρη επαφής του προϊόντος.
- 2. Προϊόντα ανθεκτικά στις εκρήξεις: Παρακαλούμε σημειώστε ότι τα προϊόντα πληρούν το εγγενές πιστοποιητικό ασφαλείας ανθεκτικά στις εκρήξεις CNEX.
3. Προστασία από κεραυνό: Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται να εγκαταστήσετε εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να βεβαιωθείτε ότι το προϊόν και η παροχή ρεύματος συνδέονται αξιόπιστα.
4Αυτό το προϊόν παραδίδεται χωρίς καλώδιο, αν είναι απαραίτητο, μπορείτε να επικοινωνήσετε με το προσωπικό της επιχείρησης, και να υποδείξετε στην παραγγελία.
5Ειδικές απαιτήσεις: Σε περίπτωση ισχυρών δονήσεων, στιγμιαίας δύναμης πρόσκρουσης, ισχυρών ηλεκτρομαγνητικών ή ραδιοσυχνοτήτων παρεμβολών και άλλων ειδικών απαιτήσεων,Παρακαλούμε ενημερώστε και αναφέρετε στην εντολή.
| Οδηγός παραγγελίαςΒιομηχανικός αισθητήρας πίεσης |
| BP93420XX |
Μεταδότης πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| ΙΒ |
Γενικός μεταβιβαστής πίεσης |
ΙΙΙ |
Δείχνει μεταδότης πίεσης |
| ΕΠ |
Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς |
ΙΙΙ/ΙΙΙ |
Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης |
| ΑΝ |
Πυροσβεστικός μεταβιβαστής πίεσης |
ΙΙΙ/ΙΙΙ |
Γενικός/οθόνη μεταδότης πίεσης |
| IN |
Κλιματισμός Ειδικός πομπός πίεσης |
|
|
| IC |
Μεταδότης υψηλής πίεσης θερμοκρασίας |
|
|
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης |
Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας |
|
|
| |
Πεδίο μέτρησης |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| (0-X) Kpa ή MPa |
Χ: Δείχνει το πραγματικό εύρος μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλα |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 Σφραγίδα |
| Β3 |
Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 |
2088 Βιομηχανικά περιβλήματα |
| Β5 |
2088 Βιομηχανική θήκη με οθόνη |
| Β6 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικές ερωτήσεις:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης ανά μήνα, έτσι ώστε να είμαστε πλήρως σε θέση να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και οι υπηρεσίες μας μετά την πώληση θα απαντήσουν με τις ερωτήσεις σας μέσα σε 24 ώρες, η απομακρυσμένη καθοδήγηση μέσω δικτύου PC είναι πάντα διαθέσιμη.
