ΕισαγωγήΒιομηχανικός αισθητήρας πίεσης:

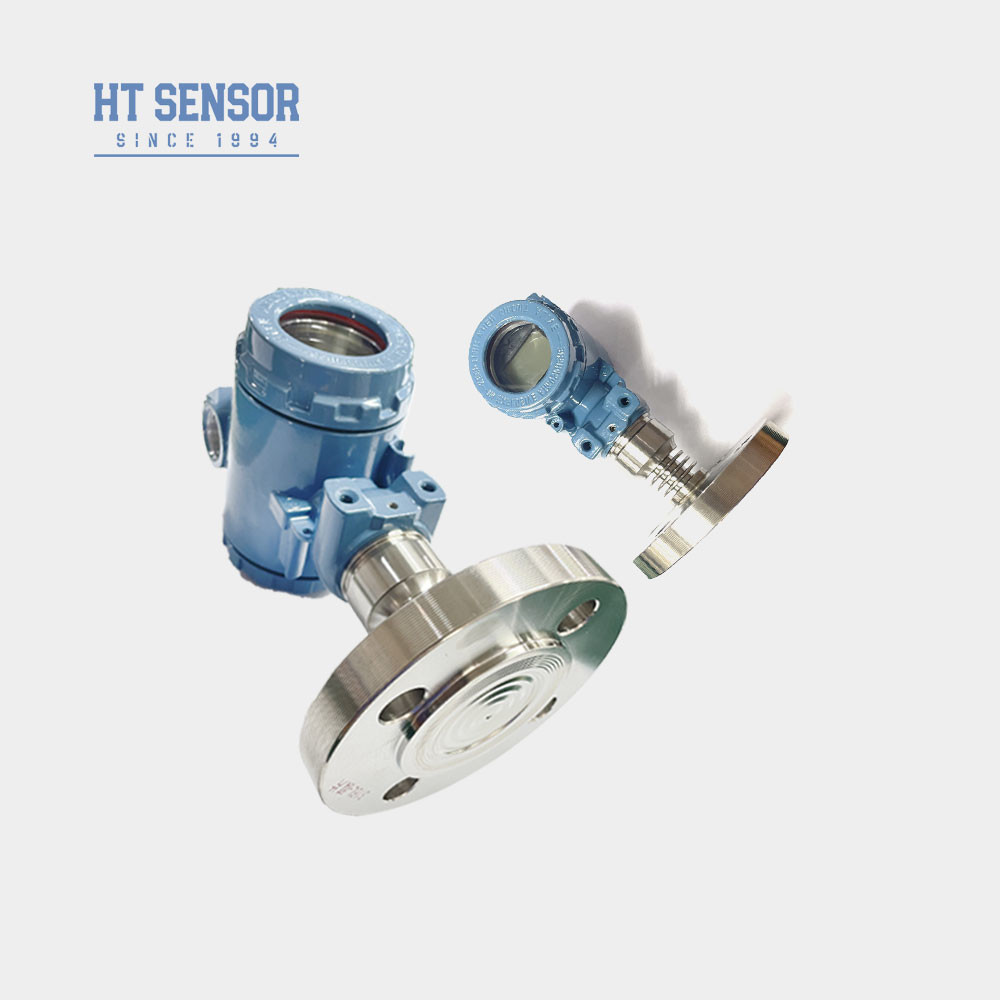

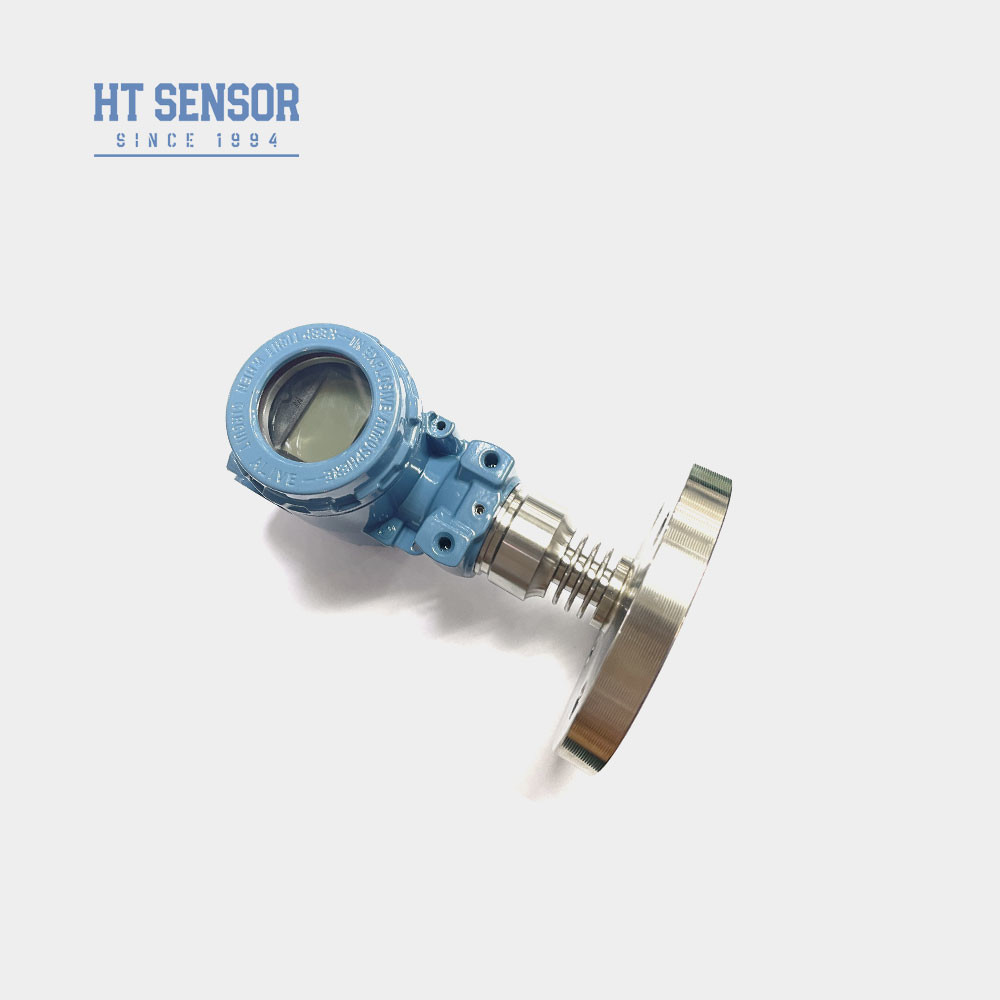

Ο πομπός υψηλής πίεσης υψηλής θερμοκρασίας BP93420-IIIF χρησιμοποιεί τον πυρήνα γεμάτο λάδι με ανθεκτική ταινία πυριτίου της σειράς HT ως στοιχείο μέτρησης σήματος.Η σύνδεση της διαδικασίας του χαρακτηρίζεται από την άμεση συγκόλληση ενός διαφράγματος απομόνωσης 316L και ταιριάζοντας φλάντζηΗ προσαρμοσμένη θερμοκηλίδα έχει σχεδιαστεί για να προσαρμόζεται σε περιβάλλον υψηλής θερμοκρασίας.το κύκλωμα επεξεργασίας σήματος μετατρέπει το σήμα του αισθητήρα σε πρότυπο σήμα εξόδου (4-20mA).
| Παράμετροι απόδοσηςΒιομηχανικός αισθητήρας πίεσης |
| Πεδίο μέτρησης |
- 100kPa... 0kPa ̇ 35kPa... 20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25°C |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Σύνημα) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70°C ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20°C~80°C |
| Θέρμανση αποθήκευσης |
-40°C~120°C |
| Δονήσεις |
10g,55Hz ∙ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Αξιολόγηση προστασίας |
IP65 |
| Σφραγίδα O-Ring |
Καουτσούκ φθορίου |
| Βάρος |
~ 4kg |
Χαρακτηριστικά του προϊόντοςΤεχνολογικοί αισθητήρες πίεσης:
- 1. Προσαρμοσμένο ευρύ εύρος μέτρησης, ποικιλία επιλογών διεπαφής πίεσης
2Ποικιλία επιλογών σήματος εξόδου
3. Κουμπί ρυθμιζόμενο μηδέν και πλήρη κλίμακα
4Υψηλή ακρίβεια, πολλαπλή ασηπτική σύνδεση διαδικασίας
ΕφαρμογέςΤεχνολογικοί αισθητήρες πίεσης:
- Κατάλληλο για τη μέτρηση αερίων και υγρών μη διαβρωτικών 316L.
- Χρησιμοποιείται για ασηπτική επεξεργασία σε ιατρικές, βιοφαρμακευτικές, υγιεινές τροφίμων και άλλες βιομηχανίες.
- Χρησιμοποιείται στις βιομηχανίες χαρτιού και χημικών προϊόντων, καθώς και στα επίπεδα λυμάτων και στα ποτά.
| Σημείο εξόδου ofΤεχνολογικοί αισθητήρες πίεσης |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| Συμβουλές παραγγελίαςfΒιομηχανικός μεταβιβαστής πίεσης |
- 1. Έλεγχος συμβατότητας: Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
- 2.Το διάφραγμα είναι ένα σημαντικό συστατικό, μην βλάψετε την παραμόρφωση του διάφραγματος.
- 3. Προστασία από κεραυνό: Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται να εγκαταστήσετε εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να βεβαιωθείτε ότι το προϊόν και η παροχή ρεύματος συνδέονται αξιόπιστα.
- 4. Επιλογές καλωδίων: Το προεπιλεγμένο μήκος καλωδίου είναι μηδενικό και υπάρχουν τρία υλικά καλωδίων για επιλογή.Εάν απαιτείται διαφορετικό υλικό καλωδίου, παρακαλούμε να το προσδιορίσετε στο έντυπο παραγγελίας.
- 5.Ειδικές απαιτήσεις: Σε περίπτωση ισχυρών δονήσεων, άμεσης δύναμης πρόσκρουσης, ισχυρών ηλεκτρομαγνητικών ή ραδιοφωνικών παρεμβολών και άλλων ειδικών απαιτήσεων, ενημερώστε και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίαςΒιομηχανικός αισθητήρας πίεσης |
| BP93420XX |
Μεταδότης πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| ΙΒ |
Γενικός μεταβιβαστής πίεσης |
ΙΙΙ |
Δείχνει μεταδότης πίεσης |
| ΕΠ |
Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς |
ΙΙΙ/ΙΙΙ |
Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης |
| ΑΝ |
Πυροσβεστικός μεταβιβαστής πίεσης |
ΙΙΙ/ΙΙΙ |
Γενικός/οθόνη μεταδότης πίεσης |
| IN |
Κλιματισμός Ειδικός πομπός πίεσης |
|
|
| IC |
Μεταδότης υψηλής πίεσης θερμοκρασίας |
|
|
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης |
Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας |
|
|
| |
Πεδίο μέτρησης |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| (0-X) Kpa ή MPa |
Χ: Δείχνει το πραγματικό εύρος μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλα |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 Σφραγίδα |
| Β3 |
Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 |
2088 Βιομηχανικά περιβλήματα |
| Β5 |
2088 Βιομηχανική θήκη με οθόνη |
| Β6 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικές ερωτήσεις:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Οι πομποί αισθητήρων πίεσης χαρακτηρίζονται από υψηλή ακρίβεια, αντοχή και εξαιρετική απόδοση, με τη δυνατότητα προσαρμογής.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες μέσω των υπηρεσιών OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Οι εγκαταστάσεις παραγωγής μας έχουν τη δυνατότητα να παράγουν μέχρι και 30.000 πομπούς αισθητήρα πίεσης το μήνα, εξασφαλίζοντας ότι μπορούμε να εκπληρώσουμε τις μεγάλες παραγγελίες.είναι σκόπιμο να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για ομαλή παραγωγή και προγραμματισμό παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: Τα τυποποιημένα μοντέλα έχουν συνήθως περίοδο παράδοσης 5~8 εργάσιμες ημέρες, ενώ τα εξατομικευμένα προϊόντα μπορεί να ποικίλλουν.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Προσφέρουμε ανταγωνιστικές τιμές με έκπτωση για μεγάλες παραγγελίες ή μακροπρόθεσμες συνεργασίες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Τα προϊόντα μας συνοδεύονται από εγγύηση 24 μηνών από την ημερομηνία αποστολής, και η υπηρεσία μας μετά την πώληση εξασφαλίζει άμεσες απαντήσεις εντός 24 ωρών μαζί με την υποστήριξη εξ αποστάσεως της διαδικτυακής διδασκαλίας
