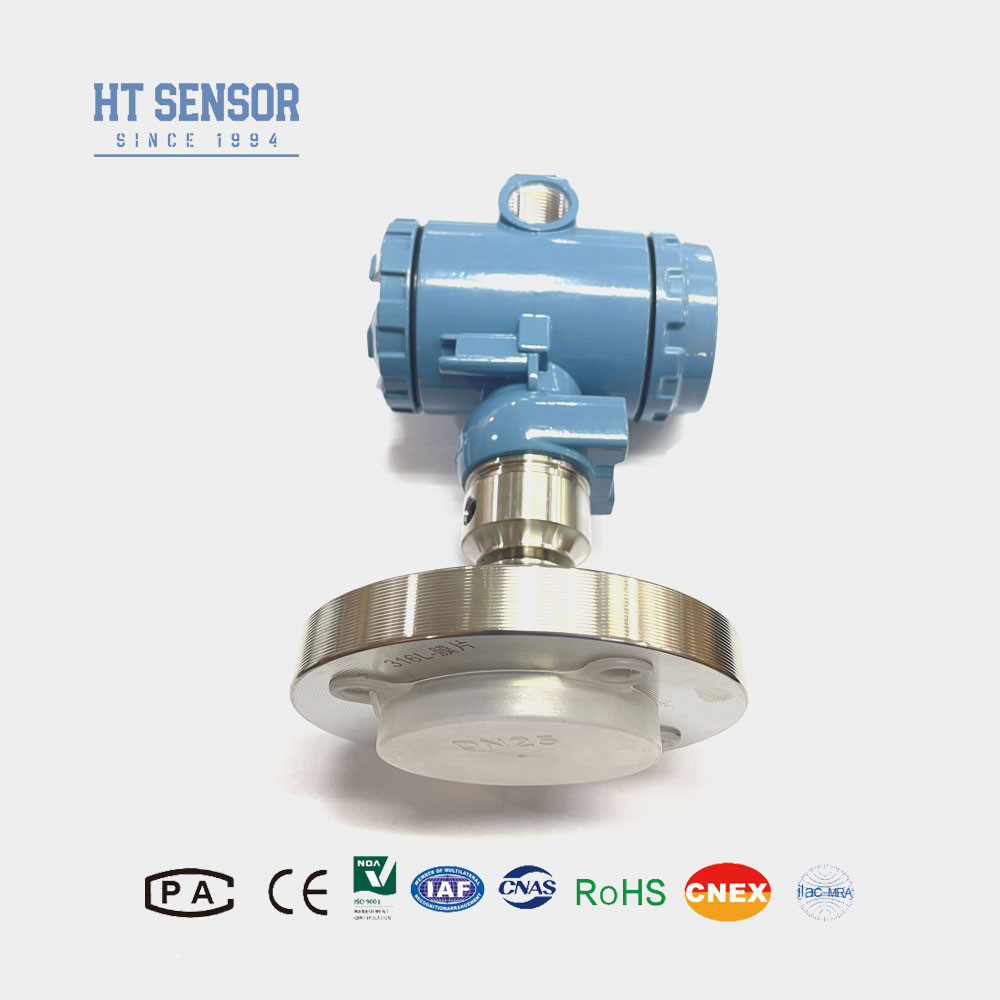

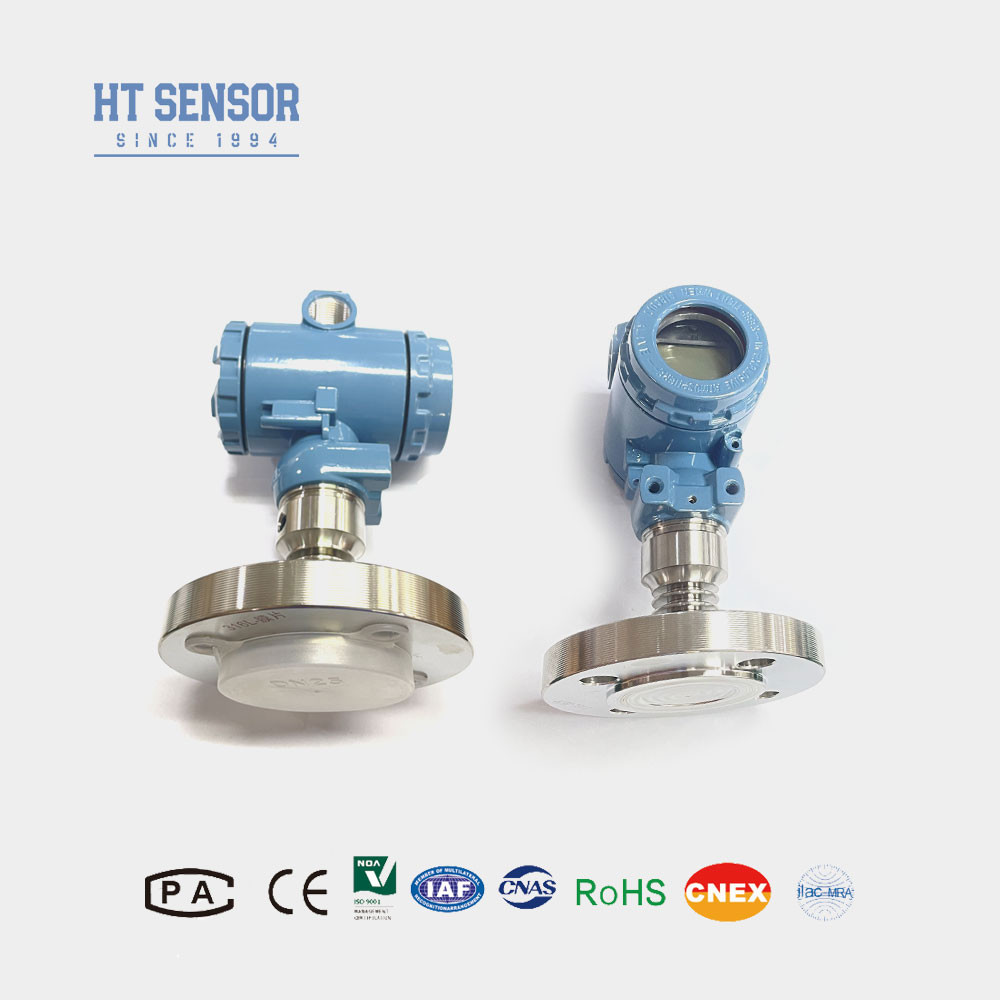

Μεταδότης βιομηχανικής πίεσης υψηλής θερμοκρασίας με πίνακα για τον έλεγχο των βιομηχανικών διαδικασιών
Product Details
| Μοντέλο ΑΡΙΘ.: | BP93420-IIIF | Τροφοδοτικό: | 12-32VDC (24VDC) |
|---|---|---|---|
| Επεξεργασία: | 4-20mA | Τύπος πίεσης: | Δείκτης πίεσης, απόλυτος, σφραγισμένος |
| Σειρά: | 0-35kpa~20Mpa | Τύπος δομής: | Μεταδότης αισθητήρα διάφραγματος |
| Μέσο μέτρησης: | Υψηλή θερμοκρασία υγρό ή αέρας | Βαθμός ακρίβειας: | 0,5% |
| Επίπεδα: | DN25 DN50 και ούτω καθεξής | Προσαρμογή: | Ναί |
| Επισημαίνω |
Βιομηχανικός πομπός πίεσης με οθόνη,Μεταδότης πίεσης φλάντζας υψηλής θερμοκρασίας,Μεταγωγός πίεσης ελέγχου βιομηχανικών διαδικασιών |
||
Product Description
Μεταδότης βιομηχανικής πίεσης υψηλής θερμοκρασίας για φλάντζες με οθόνη για τον έλεγχο βιομηχανικών διαδικασιών
BP93420-IIIFΜεταδότης πίεσης
ΕισαγωγήΒιομηχανικός αισθητήρας πίεσης:
Ο πομπός υψηλής πίεσης υψηλής θερμοκρασίας BP93420-IIIF χρησιμοποιεί τον πυρήνα γεμάτο λάδι με ανθεκτική ταινία πυριτίου της σειράς HT ως στοιχείο μέτρησης σήματος.Η σύνδεση της διαδικασίας του χαρακτηρίζεται από την άμεση συγκόλληση ενός διαφράγματος απομόνωσης 316L και ταιριάζοντας φλάντζηΗ προσαρμοσμένη θερμοκηλίδα έχει σχεδιαστεί για να προσαρμόζεται σε περιβάλλον υψηλής θερμοκρασίας.το κύκλωμα επεξεργασίας σήματος μετατρέπει το σήμα του αισθητήρα σε πρότυπο σήμα εξόδου (4-20mA).
| Παράμετροι απόδοσηςΒιομηχανικός αισθητήρας πίεσης | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ̇ 35kPa... 20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25°C | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70°C ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20°C~80°C |
| Θέρμανση αποθήκευσης | -40°C~120°C |
| Δονήσεις | 10g,55Hz ∙ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 4kg |
Χαρακτηριστικά του προϊόντοςΤεχνολογικοί αισθητήρες πίεσης:
- 1. Προσαρμοσμένο ευρύ εύρος μέτρησης, ποικιλία επιλογών διεπαφής πίεσης
2Ποικιλία επιλογών σήματος εξόδου
3. Κουμπί ρυθμιζόμενο μηδέν και πλήρη κλίμακα
4Υψηλή ακρίβεια, πολλαπλή ασηπτική σύνδεση διαδικασίας
ΕφαρμογέςΤεχνολογικοί αισθητήρες πίεσης:
- Κατάλληλο για τη μέτρηση αερίων και υγρών μη διαβρωτικών 316L.
- Χρησιμοποιείται για ασηπτική επεξεργασία σε ιατρικές, βιοφαρμακευτικές, υγιεινές τροφίμων και άλλες βιομηχανίες.
- Χρησιμοποιείται στις βιομηχανίες χαρτιού και χημικών προϊόντων, καθώς και στα επίπεδα λυμάτων και στα ποτά.
| Σημείο εξόδου ofΤεχνολογικοί αισθητήρες πίεσης | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V |
| Συμβουλές παραγγελίαςfΒιομηχανικός μεταβιβαστής πίεσης |
- 1. Έλεγχος συμβατότητας: Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
- 2.Το διάφραγμα είναι ένα σημαντικό συστατικό, μην βλάψετε την παραμόρφωση του διάφραγματος.
- 3. Προστασία από κεραυνό: Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται να εγκαταστήσετε εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να βεβαιωθείτε ότι το προϊόν και η παροχή ρεύματος συνδέονται αξιόπιστα.
- 4. Επιλογές καλωδίων: Το προεπιλεγμένο μήκος καλωδίου είναι μηδενικό και υπάρχουν τρία υλικά καλωδίων για επιλογή.Εάν απαιτείται διαφορετικό υλικό καλωδίου, παρακαλούμε να το προσδιορίσετε στο έντυπο παραγγελίας.
- 5.Ειδικές απαιτήσεις: Σε περίπτωση ισχυρών δονήσεων, άμεσης δύναμης πρόσκρουσης, ισχυρών ηλεκτρομαγνητικών ή ραδιοφωνικών παρεμβολών και άλλων ειδικών απαιτήσεων, ενημερώστε και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίαςΒιομηχανικός αισθητήρας πίεσης | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
