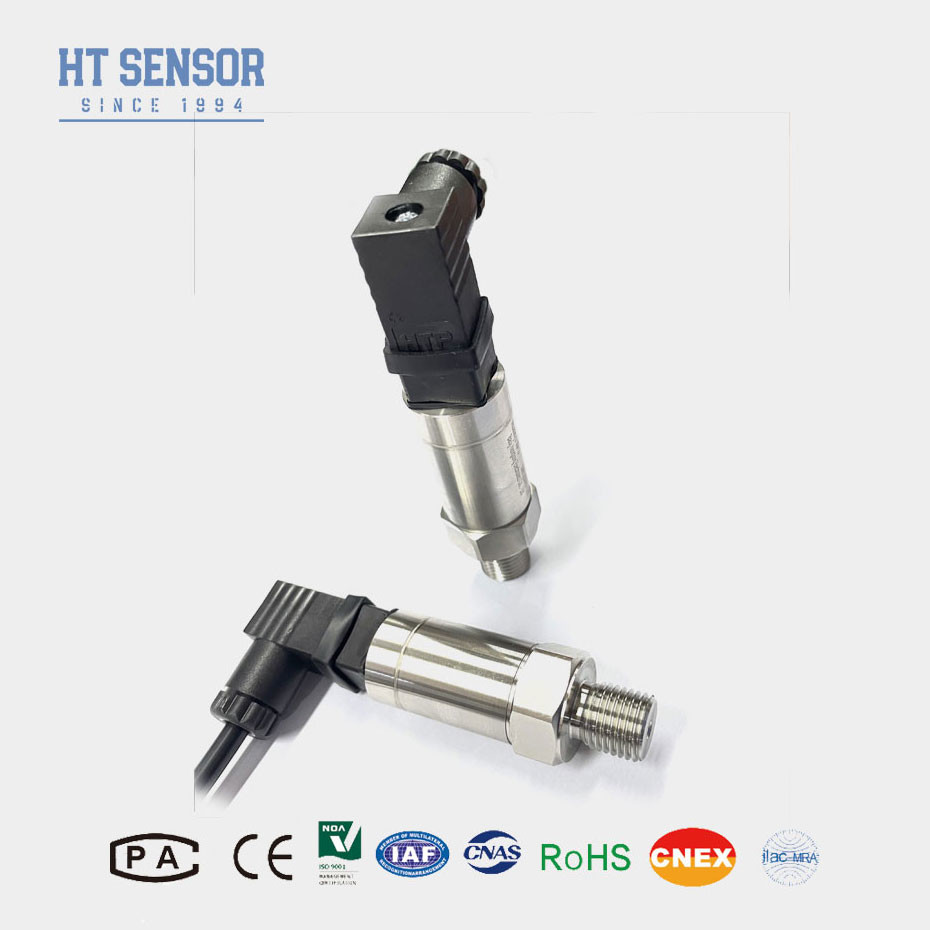

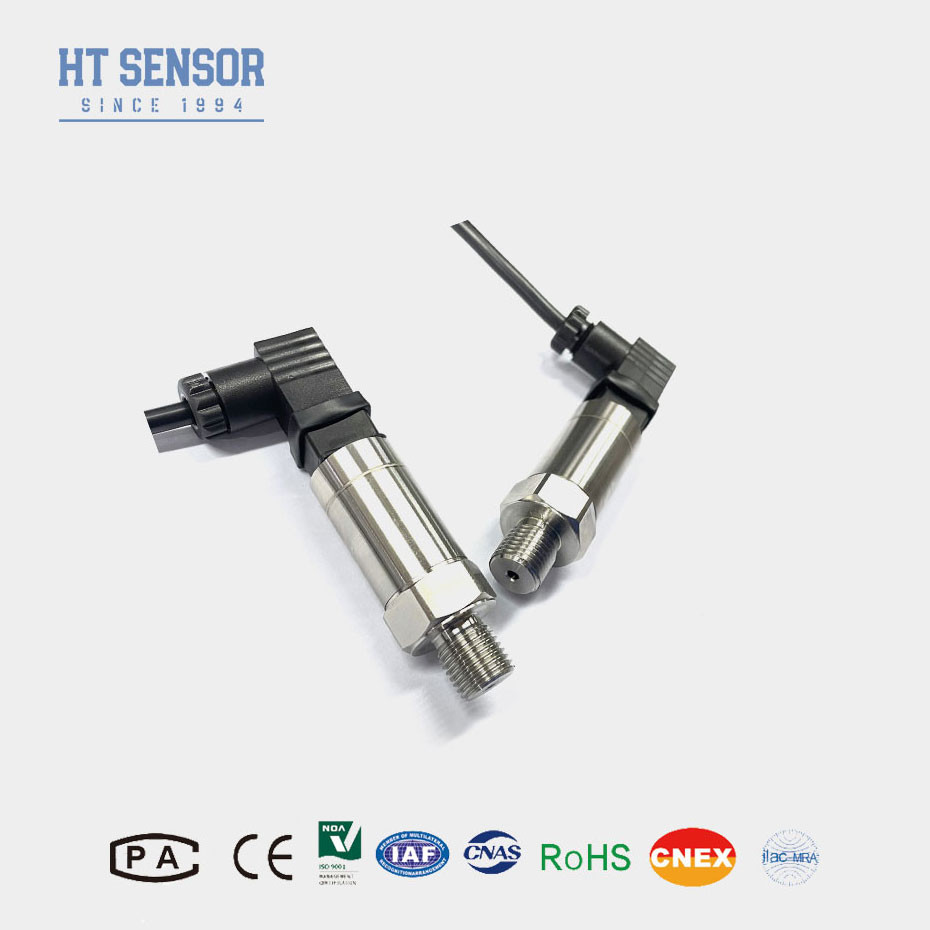

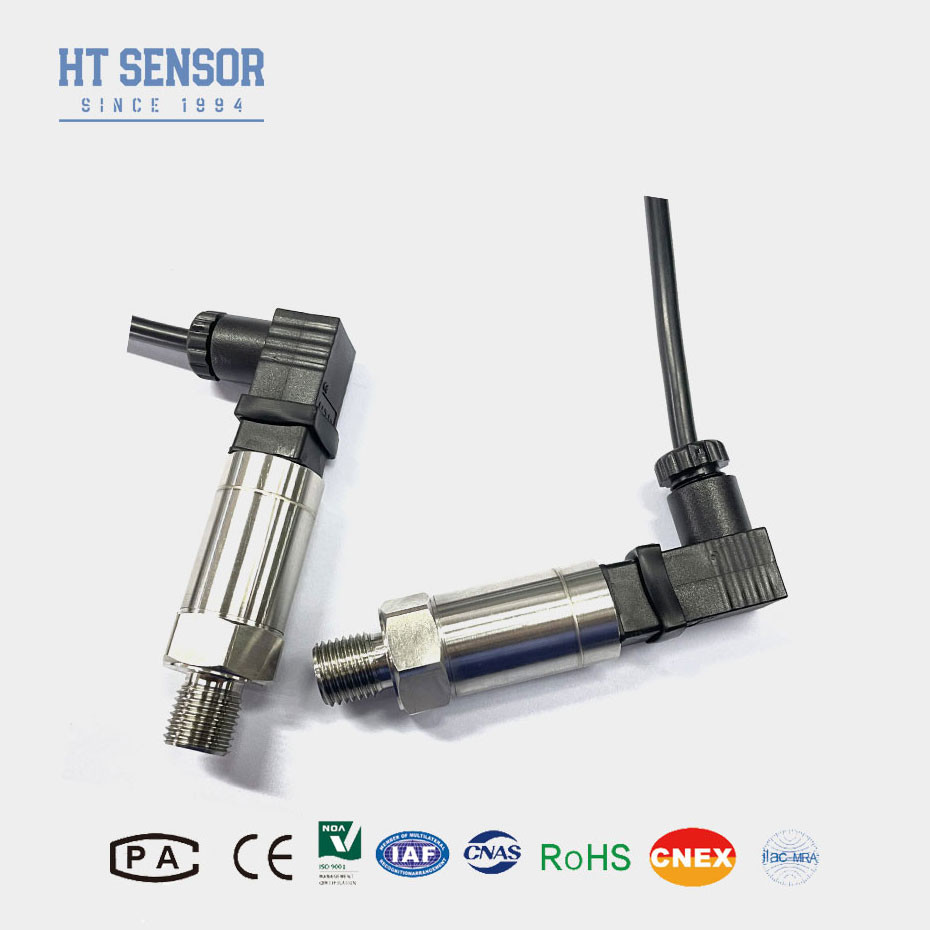

Μεταδότης πίεσης BP157TC
Εισαγωγή αισθητήρα μεταφοράς πίεσης:
Ο αισθητήρας μεταδότης πίεσης BP157TC χρησιμοποιεί τον κεραμικό αισθητήρα σειράς Hign quanlity ως στοιχείο μέτρησης σήματος.μετατροπή του σήματος του αισθητήρα σε πρότυπο σήμα εξόδουΤο προϊόν έχει υποβληθεί σε αυστηρές δοκιμές και έλεγχο γήρανσης των εξαρτημάτων, των ημιτελών προϊόντων και των τελικών προϊόντων για να εξασφαλιστεί σταθερή και αξιόπιστη απόδοση.
Οι κεραμικοί πομποί πίεσης, γνωστοί για την εξαιρετική αντοχή τους τόσο σε δονήσεις όσο και σε διάβρωση, έχουν γίνει αναπόσπαστα συστατικά στις βιομηχανικές εφαρμογές μέτρησης και παρακολούθησης.Η ανθεκτικότητα και η αντοχή τους τα καθιστούν ιδιαίτερα κατάλληλα για σκληρά περιβάλλοντα όπου οι παραδοσιακοί πομποί πίεσης μπορεί να αποτύχουν.
Χαρακτηριστικά του προϊόντος:
1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης
2Διάρθρωση από ανοξείδωτο χάλυβα
3. Υψηλή ακρίβεια,
4Όλη η δομή από ανοξείδωτο χάλυβα.
Εφαρμογές:
1- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
Παράμετροι απόδοσης:
| Πεδίο μέτρησης |
0kPa ~ 10kPa...5MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τύπου) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Σύνημα) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Exia IICT6 |
| Αξιολόγηση προστασίας |
IP65 |
| Σφραγίδα O-Ring |
Καουτσούκ φθορίου |
| Βάρος |
~ 0,05 kg |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
Παραδείγματα επιλογής:
Οδηγός παραγγελίας:
| BP15X |
Αναλογικός πομπός πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| 5 |
Πύλη Packard |
6 |
Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα |
| 7 |
Μίνι σύνδεσμος Hirschmann |
8 |
Μεγάλος σύνδεσμος Hirschmann |
| |
Πεδίο μέτρησης |
0kPa ~ 200kPa...10MPa |
(0-X) Kpa
ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλοι (π.χ. πλέγματα) |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 |
| Β3 |
Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα |
| Β4 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικά ερωτήματα:
Ε: Είστε κατασκευαστής;
Α: Ναι, είμαστε επαγγελματίας κατασκευαστής αισθητήρων πάνω από 29 χρόνια!
Ε: Ποια είναι τα πλεονεκτήματα των κεραμικών διαβιβαστών πίεσης;
Α: Οι κεραμικοί πομποί πίεσης παρέχουν πολλά πλεονεκτήματα, συμπεριλαμβανομένης της υψηλής αντοχής, της ακρίβειας, του ευρέος εύρους πίεσης, της σταθερότητας θερμοκρασίας, της χημικής συμβατότητας, της μακροχρόνιας σταθερότητας, της ασφάλειας,οικονομική απόδοσηΤα οφέλη αυτά τα καθιστούν προτιμώμενη επιλογή για πολλές βιομηχανικές και περιβαλλοντικές εφαρμογές.
Ε: Ποια είναι η περίοδος εγγύησης;
Οι πομποί πίεσης μας έρχονται με μια τυποποιημένη περίοδο εγγύησης 2 ετών από την ημερομηνία αγοράς.Παρακαλούμε επικοινωνήστε με την ομάδα υποστήριξης πελατών μας με την απόδειξη αγοράς σας και μια λεπτομερή περιγραφή του ζητήματοςΕάν είναι απαραίτητο, θα λάβετε οδηγίες σχετικά με τον τρόπο επιστροφής του προϊόντος για αξιολόγηση.
