Αρχική Σελίδα > Προϊόντα> Αισθητήρας πίεσης πυριτίου> Αισθητήρας Διαφορικής Πίεσης Σιλικόνης HT20 Με Κατανάλωση Για Βιομηχανικές Εφαρμογές Πυρήνας Αισθητήρα

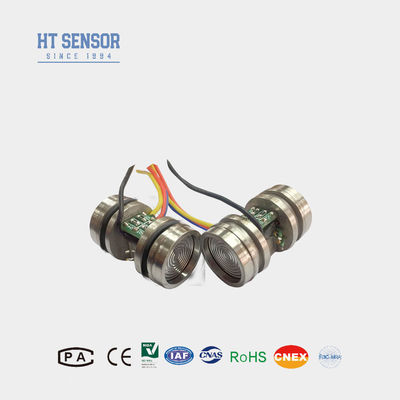

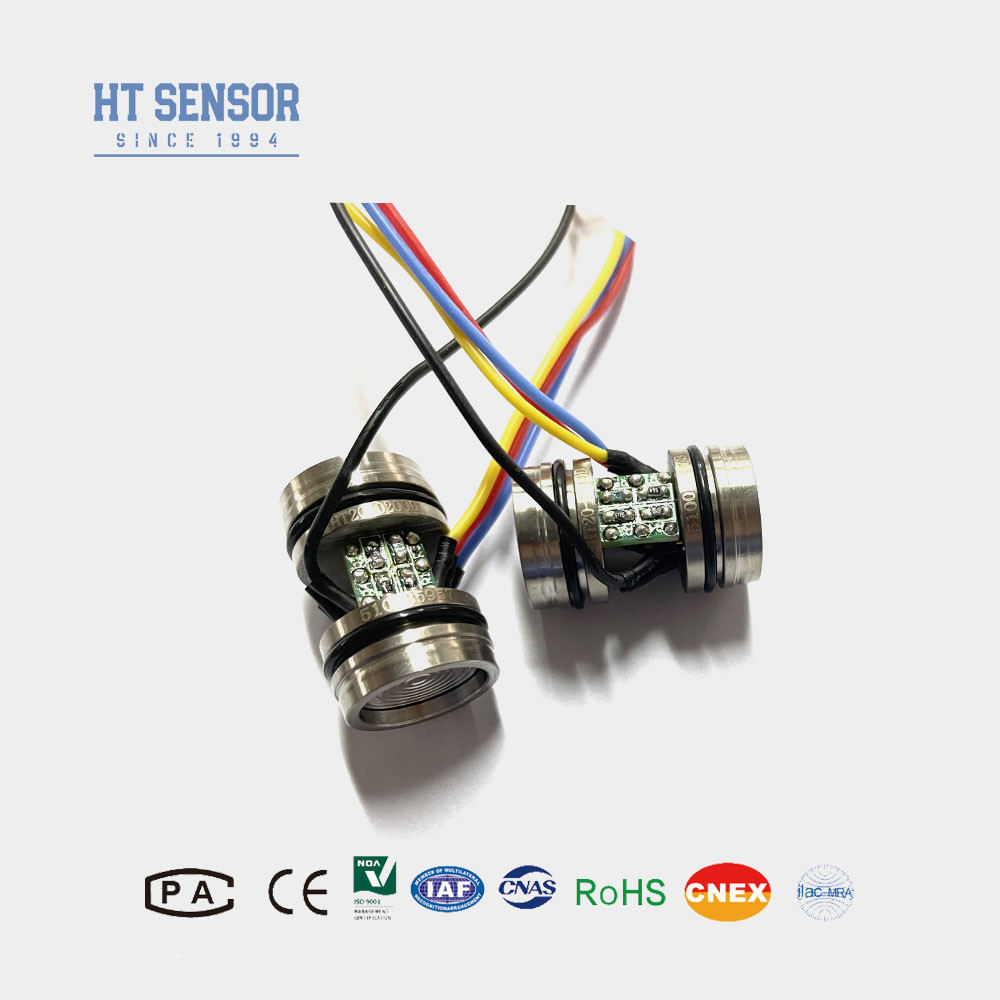

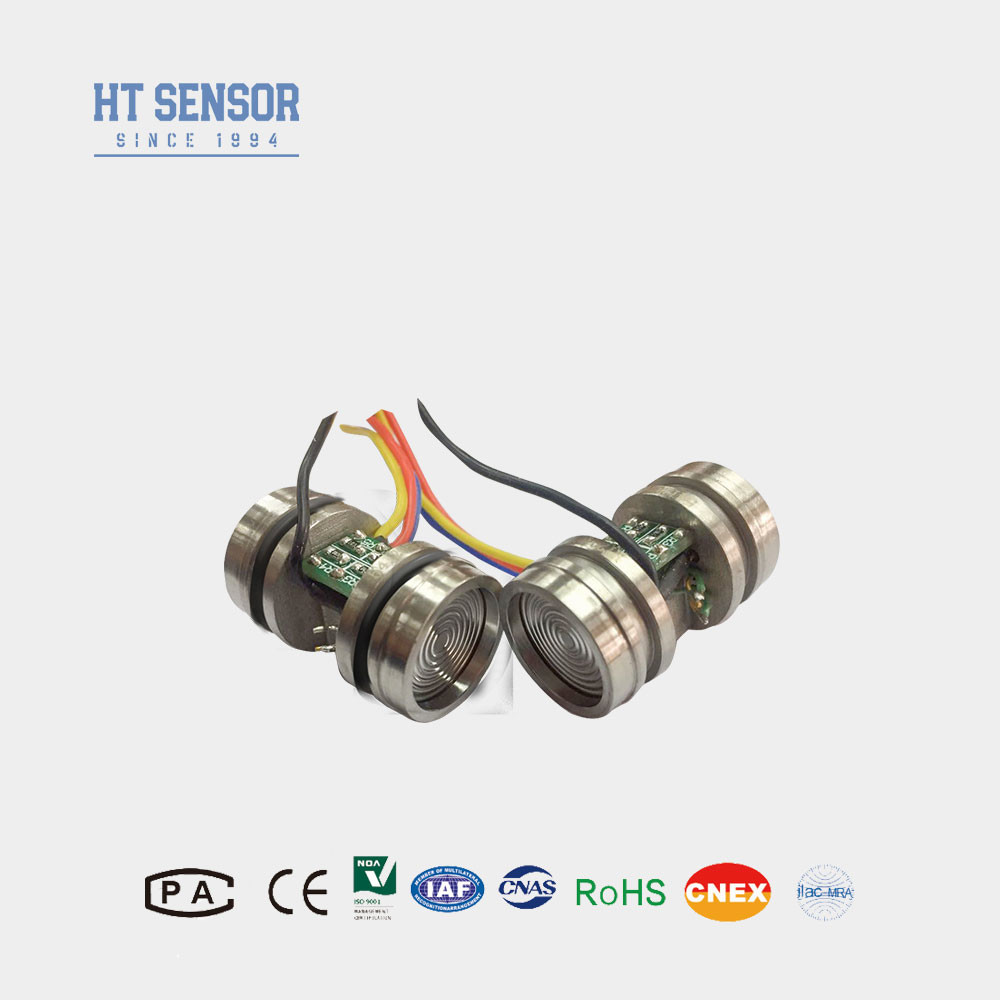

Αισθητήρας Διαφορικής Πίεσης Σιλικόνης HT20 Με Κατανάλωση Για Βιομηχανικές Εφαρμογές Πυρήνας Αισθητήρα

HT20 Differential Silicon Pressure Sensor With Consumption For Industrial Applications Sensor Core
HT20 Differential Silicon Pressure Sensor With Consumption For Industrial Applications Sensor Core
HT20 Differential Silicon Pressure Sensor With Consumption For Industrial Applications Sensor Core HT20 Differential Silicon Pressure Sensor With Consumption For Industrial Applications Sensor Core
Βασικές πληροφορίες
Τόπος καταγωγής: Μπαότζι, Κίνα.
Μάρκα: HT SENSOR
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: HT20
Ποσότητα παραγγελίας min: 1
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Τυπικό πακέτο εξαγωγών
Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
Όροι πληρωμής: Western Union, L/C, T/T
Δυνατότητα προσφοράς: 5000 τεμάχια/μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Μοντέλο αρ.: HT20 Τύπος καλωδίωσης: Τέσσερα καλώδια
Μέσο μέτρησης: Αέριο και υγρό Σειρά: 0-10KPA ~ 2MPA
Εξουσία: 1.5mA ((0.4-2.0mA) Πακέτο μεταφορών: ΧΑΡΤΟΚΙΒΩΤΙΟ
Μήκος: 29.5mm Προέλευση: Μπαότζι, Κίνα.
Κωδικός HS: 9026209090 Τύπος: Αισθητήρας διαφορικής πίεσης
Για: Διαφορετικός μεταβιβαστής πίεσης Τύπος σήματος εξόδου: Αναλογικός τύπος
Υλικό: από ανοξείδωτο χάλυβα Προσαρμογή: Διαθέσιμος
Επισημαίνω:

Διαφορετικός αισθητήρας πίεσης πυριτίου

,

Βιομηχανικές εφαρμογές Αισθητήρας πίεσης πυριτίου

,

HT20 Αισθητήρας πίεσης πυριτίου

Περιγραφή προϊόντων

HT20 Αισθητήρας Διαφορικής Πίεσης Πυριτίου με Κατανάλωση για Βιομηχανικές Εφαρμογές

HT20  Αισθητήρας Διαφορικής Πίεσης

 Εισαγωγή του αισθητήρα διαφορικής πίεσης πυριτίου:


Ο αισθητήρας διαφορικής πίεσης πυριτίου HT20 είναι ένας αισθητήρας διαφορικής πίεσης πυριτίου πιεζοαντίστασης με πυρήνα από εξαιρετικά σταθερό στοιχείο διαχυμένου πυριτίου. Ο πυρήνας είναι κλεισμένος σε ένα περίβλημα από ανοξείδωτο χάλυβα 316L και η πίεση μεταδίδεται μέσω ενός διαφράγματος από ανοξείδωτο χάλυβα και σφραγισμένου σιλικονούχου ελαίου στο ευαίσθητο τσιπ. Το ευαίσθητο τσιπ δεν έρχεται σε άμεση επαφή με το μετρούμενο μέσο, σχηματίζοντας μια πλήρως στερεά δομή για τη μέτρηση της πίεσης, επιτρέποντας την ακριβή μέτρηση της διαφορικής πίεσης. Ως εκ τούτου, αυτό το προϊόν μπορεί να εφαρμοστεί σε διάφορα σενάρια που απαιτούν μέτρηση διαφορικής πίεσης, συμπεριλαμβανομένων σκληρών και διαβρωτικών περιβαλλόντων
Χαρακτηριστικά Προϊόντος του αισθητήρα διαφορικής πίεσης πυριτίου:

  1. Σταθερή και αξιόπιστη απόδοση
  2. Υψηλή αντοχή σε στατική πίεση
  3. Οικονομικά αποδοτικό
  4. Χρησιμοποιεί πιεζοαντιστατικό στοιχείο γεμάτο με λάδι πυριτίου
Εφαρμογές του αισθητήρα διαφορικής πίεσης πυριτίου:
  1. Ανίχνευση διαφορικής πίεσης
  2. Όργανα βαθμονόμησης πίεσης
  3. Μέτρηση στάθμης υγρού
  4. Έλεγχος βιομηχανικής διεργασίας
Ηλεκτρική απόδοση του αισθητήρα διαφορικής πίεσης πυριτίου:
  1. Τροφοδοσία: ≤2mA DC (Τυπικό 1.5mA DC)
  2. Είσοδος Αντίστασης:3KΩ~6KΩ
  3. Έξοδος Αντίστασης:2.5KΩ~6KΩ
  4. Ηλεκτρική Σύνδεση:Επιχρυσωμένα ακροδέκτες Kovar ή καλώδια υψηλής θερμοκρασίας 100mm

Παράμετροι Απόδοσης του αισθητήρα διαφορικής πίεσης πυριτίου:
Εύρος Μέτρησης 10KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa
  Τυπ. Μέγ. Μονάδα
Γραμμικότητα   ±0.15 ±0.3 %F.S
Επαναληψιμότητα  0.05 0.1 %F.S
Υστέρηση    0.05 0.1 %F.S
Έξοδος Μηδενικής Μετατόπισης   0±1 0±2 mV
Έξοδος Πλήρους Κλίμακας   ≤20KPa 50±10 50±30 mV
≥35kPa 100±10 100±30 mV
Μετατόπιση Θερμοκρασίας Μηδενικής Μετατόπισης  ≤20KPa ±1 ±2 %F.S
≥35kPa ±0.5 ±1 %F.S
Μετατόπιση Θερμοκρασίας Πλήρους Κλίμακας  ≤20KPa ±1 ±2 %F.S
≥35kPa ±0.5 ±1 %F.S
Αντιστάθμιση Θερμοκρασίας ≤20KPa 0~50 ºC
≥35kPa 0~70 ºC
Θερμοκρασία Λειτουργίας   -20~80 ºC
Θερμοκρασία Αποθήκευσης  -40~125 ºC
Επιτρεπόμενη Υπερφόρτωση Λάβετε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 4MPa
Πίεση Έκρηξης 5X η πλήρης κλίμακα
Μακροπρόθεσμη Σταθερότητα 0.2 %   F.S/Έτος
Υλικό Διαφράγματος 316L
Αντίσταση Μόνωσης ≥200MΩ 100VDC
Δόνηση Χωρίς αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz
Κραδασμός 100g,11ms
Χρόνος Απόκρισης ≤1ms
Σφράγιση O-ring Νιτριλικό καουτσούκ ή φθοριοκαουτσούκ
Μέσο Γέμισης Σιλικονούχο λάδι
Βάρος ~45g
Οι παράμετροι ελέγχονται υπό τις ακόλουθες συνθήκες:  1.5mA @ 25°C


Κατασκευή Περιγράμματος
Διάσταση Αισθητήρας Διαφορικής Πίεσης Σιλικόνης HT20 Με Κατανάλωση Για Βιομηχανικές Εφαρμογές Πυρήνας Αισθητήρα 0
Σημειώσεις:Το εξερχόμενο άκρο είναι ο θετικός ακροδέκτης. Εάν υπάρχουν αλλαγές στα χρώματα των καλωδίων, ανατρέξτε στην ετικέτα που είναι προσαρτημένη στον αισθητήρα  για ακριβείς πληροφορίες

Ηλεκτρική σύνδεση και αντιστάθμιση του αισθητήρα διαφορικής πίεσης πυριτίου

Αισθητήρας Διαφορικής Πίεσης Σιλικόνης HT20 Με Κατανάλωση Για Βιομηχανικές Εφαρμογές Πυρήνας Αισθητήρα 1


Παραδείγματα Επιλογής
Αισθητήρας Διαφορικής Πίεσης Σιλικόνης HT20 Με Κατανάλωση Για Βιομηχανικές Εφαρμογές Πυρήνας Αισθητήρα 2
Συμβουλές παραγγελίας

1. Δώστε προσοχή στην εφαρμογή μεταξύ του μεγέθους του πυρήνα και του περιβλήματος του πομπού κατά τη συναρμολόγηση για να επιτευχθεί η απαιτούμενη στεγανότητα
2. Κατά τη συναρμολόγηση του περιβλήματος, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κάθετα και ασκήστε ομοιόμορφη πίεση για να αποφύγετε το μπλοκάρισμα ή την καταστροφή της πλάκας αντιστάθμισης.
3. Εάν το μετρούμενο μέσο δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό του περιβλήματος (316L), θα πρέπει να δοθούν ειδικές οδηγίες κατά την τοποθέτηση της παραγγελίας.
4. Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή αιχμηρά αντικείμενα για να αποφύγετε ζημιά στον πυρήνα λόγω παραμόρφωσης ή διάτρησης του διαφράγματος.
5. Κρατήστε την θύρα πίεσης του πυρήνα μέτρησης πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στο τον θάλαμο αρνητικής πίεσης του πυρήνα.
6. Εάν υπάρχουν αλλαγές στις ακίδες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.

Προϊόντα

Αισθητήρας Διαφορικής Πίεσης Σιλικόνης HT20 Με Κατανάλωση Για Βιομηχανικές Εφαρμογές Πυρήνας Αισθητήρα 3Αισθητήρας Διαφορικής Πίεσης Σιλικόνης HT20 Με Κατανάλωση Για Βιομηχανικές Εφαρμογές Πυρήνας Αισθητήρα 4
 Αισθητήρας Διαφορικής Πίεσης Σιλικόνης HT20 Με Κατανάλωση Για Βιομηχανικές Εφαρμογές Πυρήνας Αισθητήρα 5
Αισθητήρας Διαφορικής Πίεσης Σιλικόνης HT20 Με Κατανάλωση Για Βιομηχανικές Εφαρμογές Πυρήνας Αισθητήρα 6Αισθητήρας Διαφορικής Πίεσης Σιλικόνης HT20 Με Κατανάλωση Για Βιομηχανικές Εφαρμογές Πυρήνας Αισθητήρα 7Αισθητήρας Διαφορικής Πίεσης Σιλικόνης HT20 Με Κατανάλωση Για Βιομηχανικές Εφαρμογές Πυρήνας Αισθητήρα 8
Αισθητήρας Διαφορικής Πίεσης Σιλικόνης HT20 Με Κατανάλωση Για Βιομηχανικές Εφαρμογές Πυρήνας Αισθητήρα 9

ετικέτα:

Αισθητήρας πίεσης διάχυτης πυριτίου,

Πιεζοανταγωγικός αισθητήρας πίεσης πυριτίου,

διαφορικός αισθητήρας πίεσης
