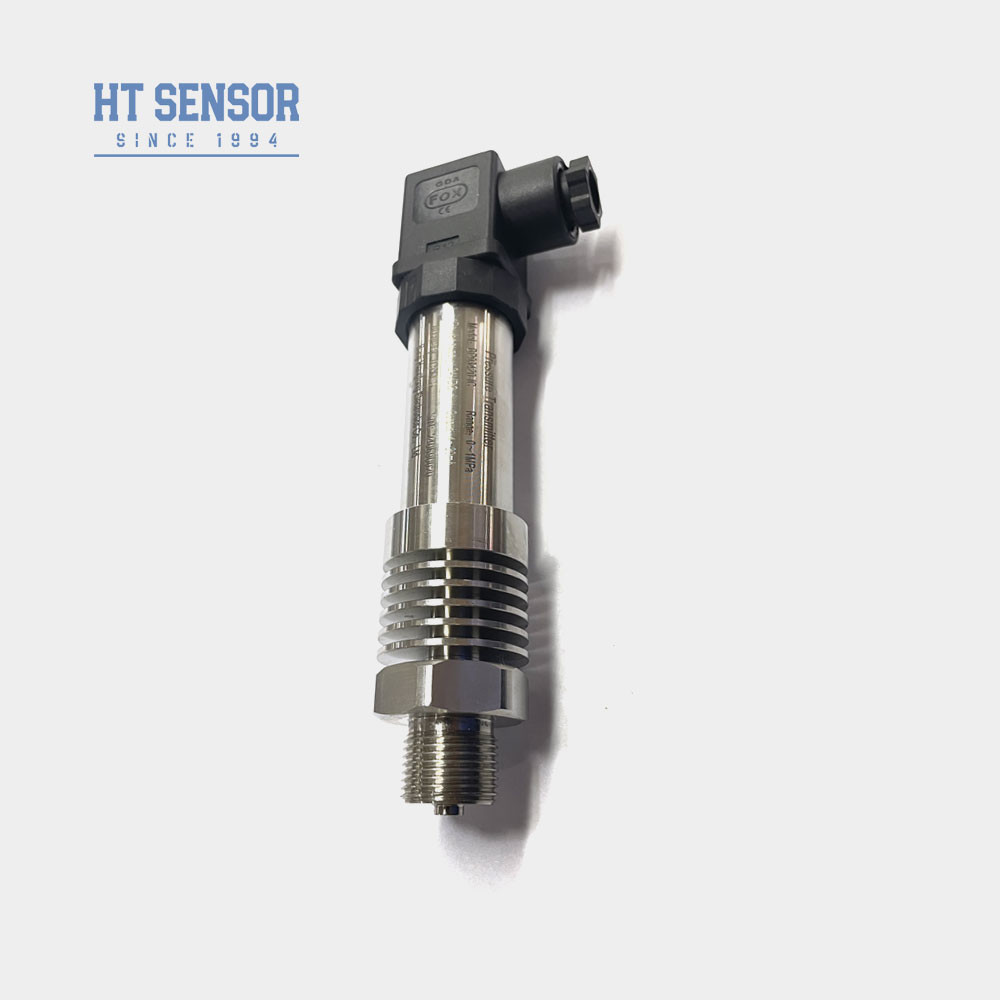

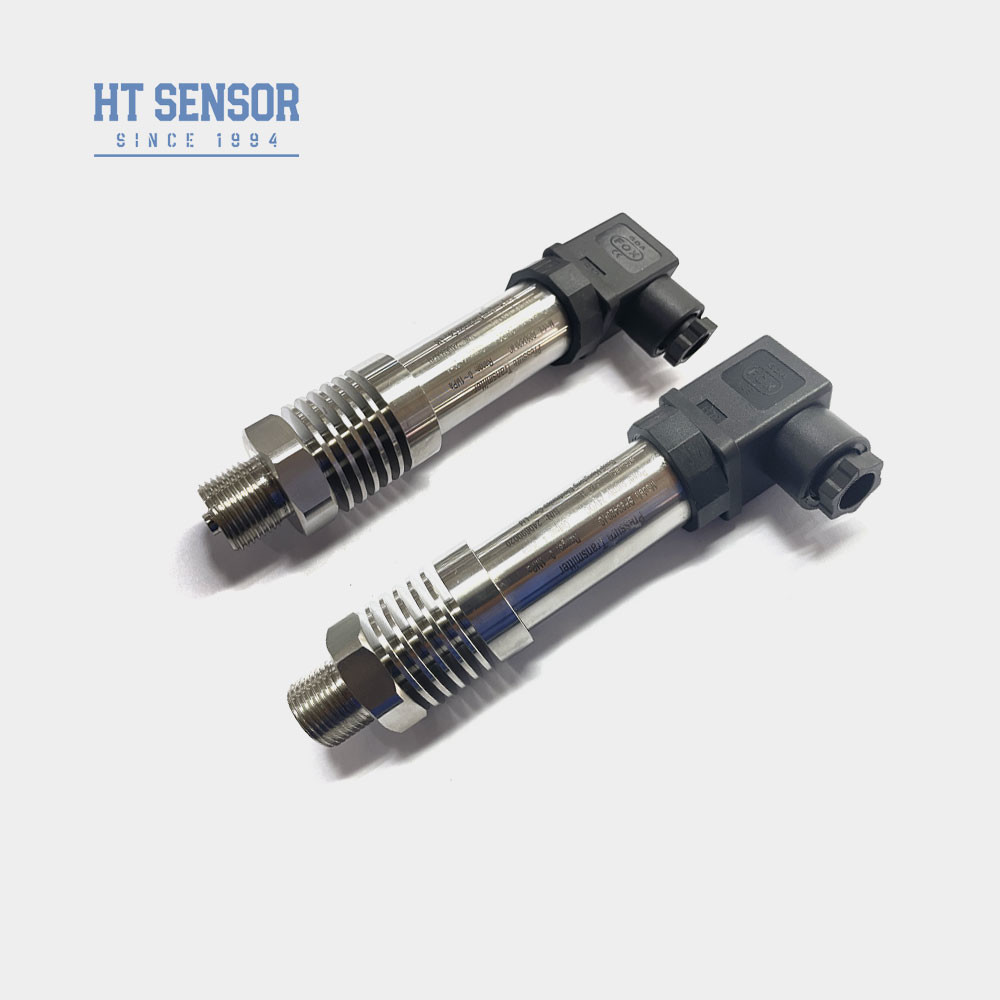

Έξυπνος αισθητήρας μεταδότης πίεσης 4-20mA Διαχέτης μετατροπέας πίεσης πυριτίου με RS485
Product Details
| Μοντέλο αρ.: | BPZ93420-IB | Εξουσία: | 12-36VDC (24VDC) |
|---|---|---|---|
| Παραγωγή: | RS485/ 4-20mA | Μακροπρόθεσμη σταθερότητα: | +-0,2% Φ.Σ./έτος (τύπος) |
| Υλικό στέγασης: | 316L. ή 304SS | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Εμπορικό σήμα: | HTαισθητήρας | Μέσο μέτρησης: | Υγρά αέρα. |
| Βαθμός ακρίβειας: | 00,5%. 0,25% | Κλίμακα πίεσης: | - 100kpa~0kpa~5kpa... 100MPa |
| Επισημαίνω |
Μεταδότης πίεσης διάχυσης πυριτίου,RS485 έξυπνος πομπός πίεσης,4-20mA έξυπνος πομπός πίεσης |
||
Product Description
Έξυπνος αισθητήρας μεταδότης πίεσης 4-20mA Διαχέτης μετατροπέας πίεσης πυριτίου με RS485
BZP93420IB Έξυπνος αισθητήρας μετάδοσης πίεσης
Εισαγωγή ευφυούς αισθητήρα μετάδοσης πίεσης:
BPZ93420-IB Έξυπνος αισθητήρας μεταφοράς πίεσης υιοθετεί υψηλής ακρίβειας και υψηλής σταθερότητας διάχυτο πυρήνα πυριτίου ως το τσιπ αισθητήρα πίεσης του μεταδότη, προηγμένη τεχνολογία τσιπ,που υποστηρίζει ολοκληρωμένο κύκλωμα ενισχυτή υψηλής ακρίβειας και υψηλής σταθερότητας με μηδέν, πλήρης αντιστάθμισης κλίμακας, αντιστάθμισης θερμοκρασίας, η πίεση του μέσου μέτρησης μετατρέπεται σε πρότυπο σήμα επικοινωνίας RS485.με υψηλή ακρίβειαΌλα τα προϊόντα υποβάλλονται σε δοκιμές σοκ κόπωσης.δοκιμές γήρανσης κύκλου υψηλής και χαμηλής θερμοκρασίας και διαδικασίες ακριβούς ψηφιακής αντιστάθμισης θερμοκρασίας.
Υψηλής ποιότητας αισθητήρας, ακριβής κυκλώματος ενισχυτή, αυστηρή διαδικασία παραγωγής, τέλειος έλεγχος και εξοπλισμός δοκιμής γήρανσης, για να εξασφαλιστεί η εξαιρετική ποιότητα του προϊόντος.Το προϊόν χρησιμοποιείται ευρέως σε υδραυλικά και πνευματικά συστήματα ελέγχουΠυροχημική, προστασία του περιβάλλοντος, συμπίεση αέρα, επιθεώρηση λειτουργίας σταθμών παραγωγής ηλεκτρικής ενέργειας, σύστημα πέδησης μηχανών, θερμοηλεκτρική μονάδα, ελαφριά βιομηχανία, μηχανική μεταλλουργίαΑυτοματοποίηση κτιρίων, σύστημα παροχής νερού σταθερής πίεσης, άλλα συστήματα αυτοματισμού και ελέγχου, επιθεώρηση και έλεγχος βιομηχανικών διαδικασιών.
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή έξυπνου πομπού πίεσης:
1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης
2Συγκεντρωτικό και ελαφρύ σχεδιασμό
3.Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα.
4.Μπορεί να προσθέσει LED ή LCD κεφαλής ρολογιού, στην τοποθεσία εμφάνιση
Εφαρμογέςμε ανιχνευτή έξυπνου πομπού πίεσης:
1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
| Παραμέτροι απόδοσης του αισθητήρα έξυπνου πομπού πίεσης | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | 00,1% FS |
| Υστερέση | 00,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,3kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA ((+HART) | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| RS485 | 12 ~ 30VDC | 4 καλώδια |
| Τεχνικές εντολές αισθητήρα μεταφοράς πίεσης |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης.
3Όταν παραγγέλνετε με LCD ή LED οθόνη κεφαλή του μετατροπέα, η ισχύς του πομπού δεν πρέπει να είναι μικρότερη από 20 VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος,συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό στην εγκατάσταση και να διασφαλίσουν ότι το προϊόν και η τροφοδοσία ηλεκτρικής ενέργειας είναι αξιόπιστα συνδεδεμένα με τη γη..
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο ελαστικό είναι -20 °C~ 250 °C. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι χαμηλότερη από -20 °C, θα πρέπει να επιλέγεται ο δαχτυλικός σφραγισμός τύπου EPDM O.
6Αν δεν υπάρχουν ειδικές οδηγίες, δεν μπορεί να χρησιμοποιηθεί καλώδιο ή υλικό καλωδίου πολυαιθυλενίου.Αν χρειάζεστε άλλο υλικό καλωδίου, παρακαλούμε να το προσδιορίσετε στο έντυπο παραγγελίας.
7Σε περίπτωση ισχυρής δονήσεως, άμεσης δύναμης αντίκτυπου, ισχυρής ηλεκτρομαγνητικής ή ραδιοσυχνότητας παρεμβολής και άλλων ειδικών απαιτήσεων, παρακαλούμε ενημερώστε την εταιρεία μας και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίας αισθητήρα μεταδότης πίεσης | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυναμικό IQ1/Δυναμικό IQ2 | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | -Ούτε ένα.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
