IP68 Αδιάβροχος μεταβιβαστής αισθητήρα πίεσης για βιομηχανικές εφαρμογές αισθητήρων επιπέδου
Λεπτομέρειες προϊόντος
| Μοντέλο ΑΡΙΘ.: | BP156 | Σειρά: | 0~10KPa~20MPa |
|---|---|---|---|
| Παραγωγή: | 4-20mA /0,5-4,5VDC και ούτω καθεξής | Υλικό Στέγασης: | Ανοξείδωτο ατσάλι |
| Τύπος πίεσης: | Γ/Α/Σ | Τύπος: | Βιομηχανικός αισθητήρας πίεσης |
| Αισθητήρας: | Αισθητήρας πίεσης πυριτίου | Εξουσία: | 12-32VDC ((24VDC) /5VDC |
| Βαθμός ακρίβειας: | 00,5% F.S. 0,25% F.S. | Συνδετήρας: | Καλώδιο υγρού επιπέδου IP67 |
| Νήμα: | G1/8 ή OEM | ||
| Επισημαίνω |
IP68 Ανερόστερος αισθητήρας πίεσης,Μεταδότης βιομηχανικού αισθητήρα πίεσης,Τεχνικές εφαρμογές Μεταδότης αισθητήρα πίεσης |
||
Περιγραφή προϊόντος
IP68 ανθεκτικός σε νερό βιομηχανικός αισθητήρας πίεσης για βιομηχανικές εφαρμογές.

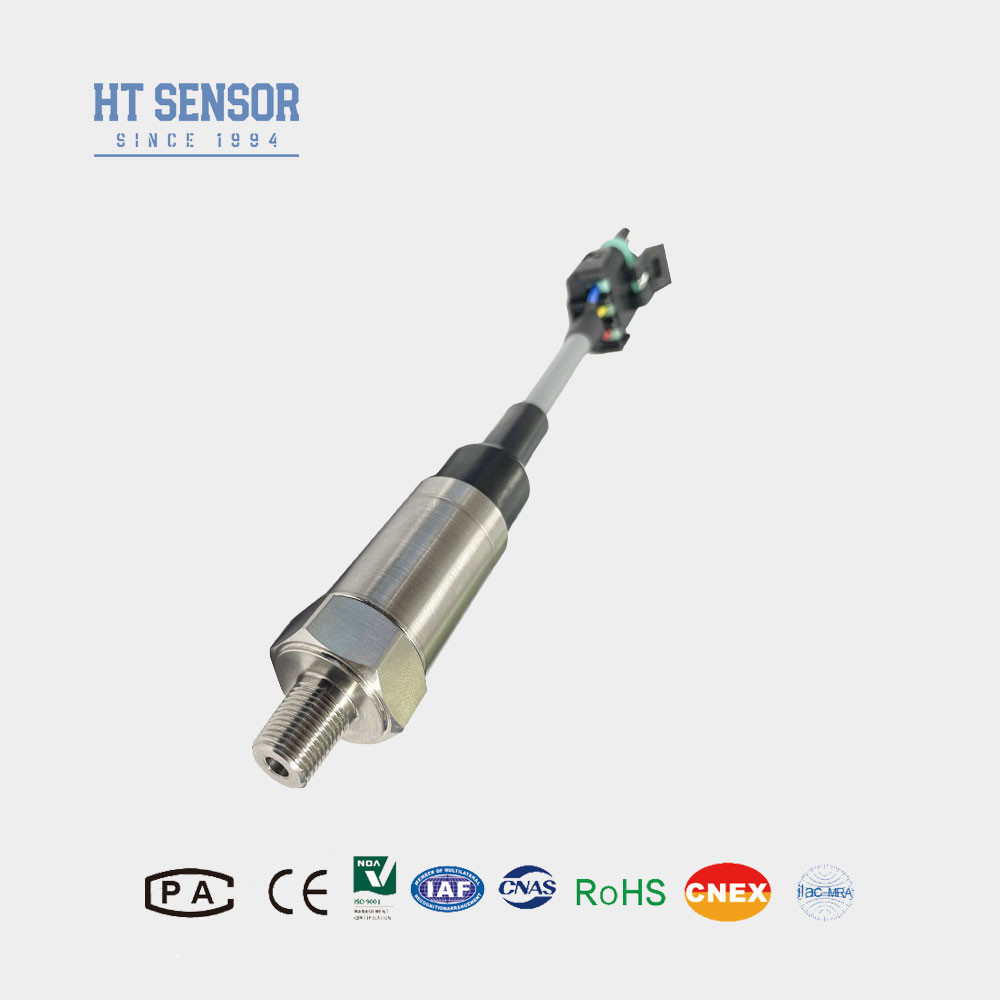

BP156 Βιομηχανικός αισθητήρας πίεσης
Εισαγωγή μικρού βιομηχανικού αισθητήρα πίεσηςμεταδότης:
Ο μικρός βιομηχανικός πομπός αισθητήρα πίεσης BP156 είναι ένας συμπαγής πομπός με σχήμα ράβδου.Χρησιμοποιεί ένα υψηλής αξιοπιστίας πυριτίου πιεζοανταγωγικό αισθητήρα πίεσης ως ευαίσθητο πυρήνα και υποβάλλεται σε αντιστάθμιση θερμοκρασίαςΗ συσκευή διαθέτει αδιάβροχη δομή IP68.Κάθε συστατικό του προϊόντος είναι προσεκτικά σχεδιασμένο, διερευνώνται, επικυρώνονται μέσω διαδικασιών, αποθεματίζονται, υποβάλλονται σε ανακούφιση από την πίεση κυκλικού φόρτωσης, δοκιμές γήρανσης και δοκιμές προσομοίωσης περιβάλλοντος για να εξασφαλίζεται η σταθερότητα και η αξιοπιστία.
Χαρακτηριστικά του προϊόντοςτου μικρού βιομηχανικού αισθητήρα πίεσηςμεταδότης:
1Ευρύ εύρος μετρήσεων, δομή από ανοξείδωτο χάλυβα.
2- Συγκεντρωτικό και ελαφρύ σχεδιασμό.
3.Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα.
Εφαρμογέςτου μικρού βιομηχανικού αισθητήρα πίεσηςμεταδότης:
1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L.
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ηλεκτρικής ενέργειας και υδρολογία.
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτρους απόδοσης του μικρού βιομηχανικού αισθητήρα πίεσηςμεταδότης: | |
| Πεδίο μέτρησης | 0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Παραδείγματα επιλογήςμε ανιχνευτή πίεσης mini DIN |
| Οδηγός παραγγελίας | |||||||||
| BP15X | Αναλογικός πομπός πίεσης | ||||||||
| Κωδικός | Σχέδιο κατασκευής | ||||||||

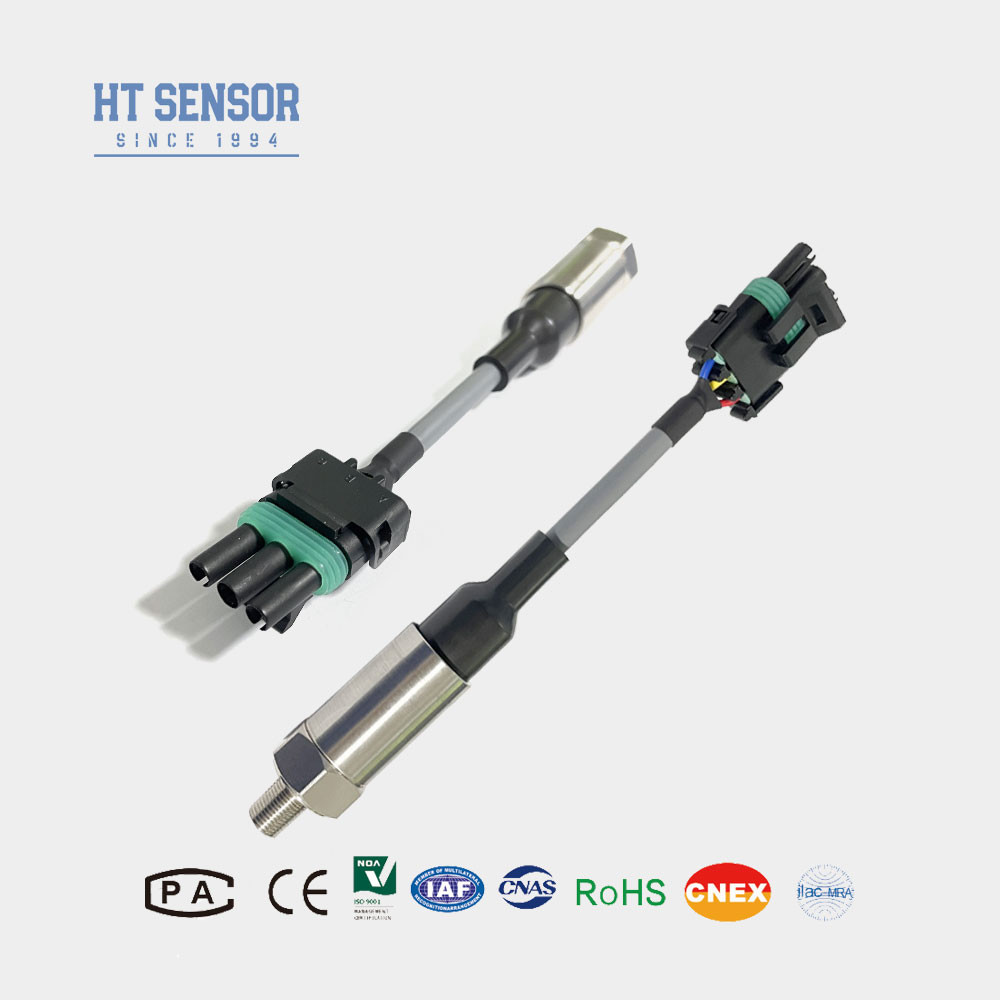

| 5 | Πύλη Packard | 6 | Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα | ||||||
| 7 | Μίνι σύνδεσμος Hirschmann | 8 | Μεγάλος σύνδεσμος Hirschmann | ||||||
| Πεδίο μέτρησης | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης | ||||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | ||||||||
| Δ1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| Δ3 | Άλλα | ||||||||
| Κωδικός | Σήμα εξόδου | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Κωδικός | Σύνδεση πίεσης | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Άλλοι (π.χ. πλέγματα) | ||||||||
| Κωδικός | Ηλεκτρική σύνδεση | ||||||||
| Β1 | Χίρσμαν | ||||||||
| Β2 | PG7 | ||||||||
| Β3 | Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα | ||||||||
| Β4 | Άλλα | ||||||||
| Κωδικός | Τύπος πίεσης | ||||||||
| G | Πίεση μετρητή | ||||||||
| Α | Απόλυτη πίεση | ||||||||
| S | Σφραγισμένη πίεση αναφοράς | ||||||||
ΣΗΜΕΙΩΣΗ:
1Κατά την επιλογή ενός προϊόντος, βεβαιωθείτε ότι το υπό δοκιμή μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
2Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται οι χρήστες να εγκαταστήσουν στην εγκατάσταση συσκευές προστασίας από κεραυνό και να εξασφαλίσουν την ορθή γείωση τόσο του προϊόντος όσο και της τροφοδοσίας με ρεύμα.
3Το εύρος θερμοκρασίας λειτουργίας των δαχτυλιδιών O από φθοριούχο καουτσούκ είναι -20 °C έως 250 °C. Για θερμοκρασίες κάτω των -20 °C, θα πρέπει να επιλέγονται δαχτυλίδια σφράγισης τύπου EPDM O. 4.Εάν υπάρχουν ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, στιγμιαία πρόσκρουση ή έντονη ηλεκτρομαγνητική ή ραδιοσυχνότητα παρεμβολές, παρακαλούμε ενημερώστε μας και να προσδιορίσετε στην παραγγελία σας.
