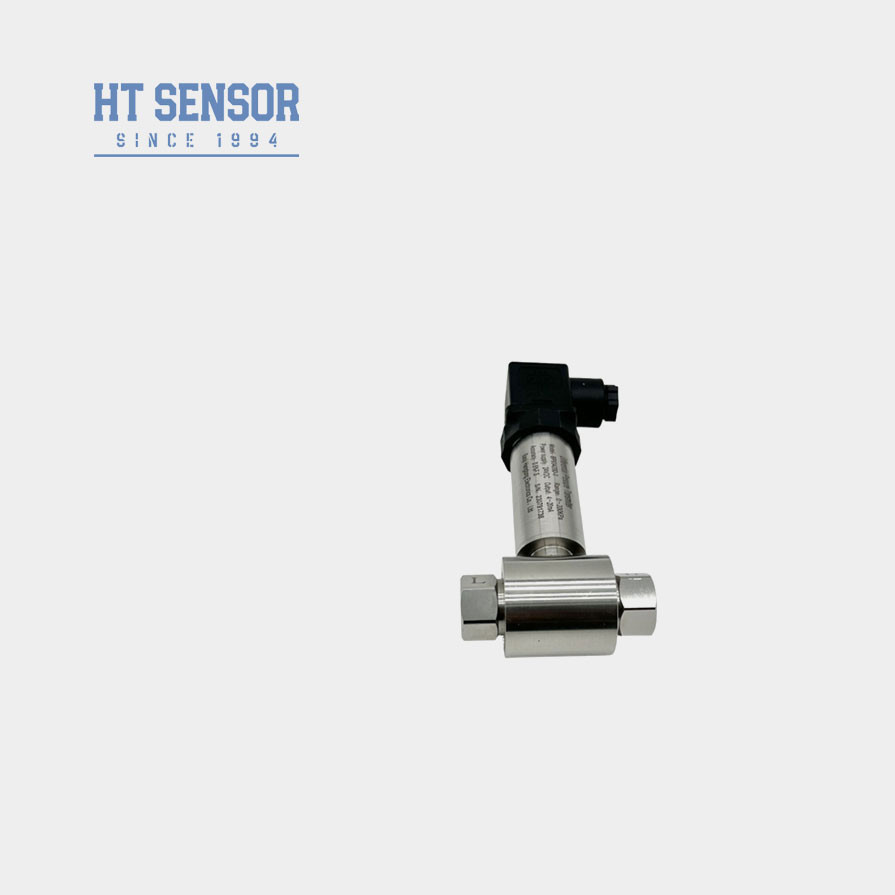

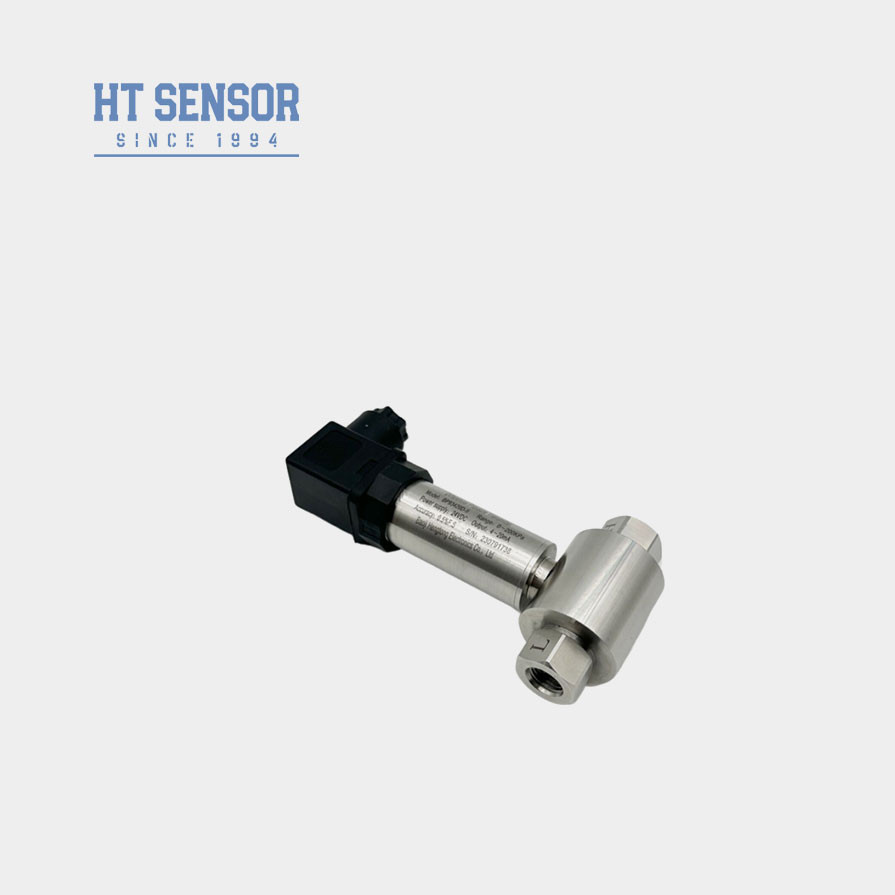

Πομπός Διαφορικής Πίεσης Βιομηχανικής Κλάσης με Συμπαγή και Εύκολη Εγκατάσταση Αισθητήρα
Λεπτομέρειες προϊόντος
| Μοντέλο: | BP93420D-II | Σειρά: | 0-10kpa~2Mpa |
|---|---|---|---|
| Δύναμη: | 5VDC 24VDC | Αποδόσεις: | 0.5-4.5V 4-20mA και ούτω καθεξής |
| Υλικό: | Ατσάλι ατσάλι | Δήμος: | Άνδρας και γυναίκα OEM |
| Τύπος πίεσης: | Διαφορετική Πίεση | Τάξη προστασίας: | ip65 |
| Μέσο δοκιμής: | Αεροέλαιο και νερό | Συνδετήρας: | Μεγάλο DIN ή OEM |
| Επισημαίνω |
Εύκολη εγκατάσταση Διαφορετικός μεταβιβαστής πίεσης,Μεταγωγός διαφορικής πίεσης βιομηχανικής κλάσης,Συμπληκτικός μεταβιβαστής διαφορικής πίεσης |
||
Περιγραφή προϊόντος
Βιομηχανικής Κλάσης Πομπού Διαφορικής Πίεσης με Συμπαγή και Εύκολη Εγκατάσταση
BP93420DII Dιαφορική Pίεσηομπός
Εισαγωγή του πομπού διαφορικής πίεσης:
Ο πομπός διαφορικής πίεσης BP93420DII χρησιμοποιεί έναν αισθητήρα πιεζοαντίστασης πυριτίου διάχυσης. Η διαφορά πίεσης αερίου και υγρού μετράται και εξάγεται, η οποία μπορεί να εμφανιστεί. Είναι κατάλληλο για τη μέτρηση της διαφοράς πίεσης διαφόρων αερίων και υγρών σε αγωγούς σε πετρελαϊκές, χημικές, ηλεκτρικές, υδρολογικές και άλλες βιομηχανίες.
Χαρακτηριστικά Προϊόντος του πομπού διαφορικής πίεσης:
- Ο πομπός υιοθετεί σχεδιασμό κατασκευής από ανοξείδωτο χάλυβα, συμπαγή δομή και εύκολη εγκατάσταση.
- Μετά από αυστηρή αντιστάθμιση θερμοκρασίας και γήρανση, για να εξασφαλιστεί σταθερή και αξιόπιστη απόδοση.
- Η ηλεκτρική διεπαφή μπορεί να είναι εξωτερική ή άμεση σύνδεση.
Εφαρμογές του πομπού διαφορικής πίεσης::
- 1. Κατάλληλο για τη μέτρηση της διαφορικής πίεσης διαφόρων αερίων ή υγρών σε αγωγούς σε πετρελαϊκές, χημικές, ηλεκτρικές, υδρολογικές και άλλες βιομηχανίες.
- 2. Χρησιμοποιείται στον έλεγχο της βιομηχανικής διαδικασίας πεδίου.
- 3. Μέτρηση διαφορικής πίεσης σωλήνων και κλιβάνων.ers
| Παράμετροι Απόδοσης του πομπού διαφορικής πίεσης: | |
|---|---|
| Εύρος Μέτρησης | 0-10KPa……~2MPa |
| Τύπος Πίεσης | Διαφορική Πίεση |
| Μονόπλευρη Υπερφόρτωση | ≤3 φορές του ονομαστικού εύρους |
| Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές του ονομαστικού εύρους ή 7 MPa |
| Ακρίβεια @ 25℃ | ±0,25% (Τυπικό) ±0,5% (Μέγιστο) |
| Επαναληψιμότητα | ±0,03% (Τυπ.) ±0,05%FS (Μέγιστο) |
| Υστέρηση | ±0,03% (Τυπ.) ±0,05%FS (Μέγιστο) |
| Μακροπρόθεσμη Σταθερότητα | ±0,5%F.S/Έτος(≤200KPa) ±0,2%F.S/Έτος(＞200KPa) |
| Μηδενική Μετατόπιση Θερμοκρασίας | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Μετατόπιση Θερμοκρασίας Span | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Αντιστάθμιση Θερμοκρασίας | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Θερμοκρασία Λειτουργίας | -30℃~80℃ |
| Θερμοκρασία Αποθήκευσης | -40℃~100℃ |
| Δόνηση | 10g,55Hz ～ 2kHz |
| Υλικό Περίβλημα | 304,316L |
| Υλικό Διαφράγματος | 316L |
| Αντίσταση Μόνωσης | 100MΩ 100VDC |
| Βαθμός Αντιεκρηκτικότητας | Εγγενώς ασφαλής και αντιεκρηκτικός |
| Βαθμός Προστασίας | IP65 |
| Βάρος | ~0,45kg |
| Σήμα Εξόδου | Τάση Τροφοδοσίας | Τύπος Εξόδου |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 καλώδια |
| 0～10/20mA |
3 καλώδια |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Συμβουλές παραγγελίας του πομπού διαφορικής πίεσης: |
1. Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο δοκιμής είναι συμβατό με τα μέρη επαφής (ανοξείδωτο χάλυβα) του προϊόντος.
2. Για να εξασφαλιστεί η αξιόπιστη λειτουργία, συνιστάται η εγκατάσταση ενός τριών βαλβίδων πολλαπλής μεταξύ του σημείου μέτρησης και του πομπού για να εξασφαλιστεί αργή και ομοιόμορφη πίεση στους θετικούς και αρνητικούς θαλάμους πίεσης του πομπού.
3. Κατά την εγκατάσταση, η διασύνδεση πίεσης και στα δύο άκρα πρέπει να τοποθετηθεί οριζόντια για να μειωθεί η επίδραση της θέσης εγκατάστασης στο προϊόν.
4. Σε περίπτωση ισχυρής δόνησης, στιγμιαίας πρόσκρουσης, ισχυρών ηλεκτρομαγνητικών παρεμβολών ή παρεμβολών ραδιοσυχνοτήτων και άλλων ειδικών απαιτήσεων, παρακαλούμε ενημερώστε μας και υποδείξτε στην παραγγελία.
| Οδηγός Παραγγελίας του πομπού διαφορικής πίεσης: | ||||||||
| BP93420XX | Πομπός Πίεσης | |||||||
| Κωδικός | Διάρθρωση Περιγράμματος | |||||||
| DII | Πομπός Διαφορικής Πίεσης | |||||||
| Εύρος Μέτρησης | 0-10KPa……~2MPa | |||||||
| Κωδικός | Τροφοδοσία | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Άλλο | |||||||
| Κωδικός | Σήμα Εξόδου | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Κωδικός | Σύνδεση Πίεσης | |||||||
| J1 | M20×1.5 Αρσενικό | |||||||
| J2 | G1/2 Αρσενικό | |||||||
| J3 | G1/4 Αρσενικό | |||||||
| J4 | 1/2 NPT Αρσενικό | |||||||
| J5 | Άλλο | |||||||
| Κωδικός | Ηλεκτρική Σύνδεση | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Βύσμα | |||||||
| B3 | Έξοδος Σφραγισμένου Καλωδίου | |||||||
| B4 | Άλλο | |||||||
| Κωδικός | Τύπος Πίεσης | |||||||
| D | Διαφορική Πίεση | |||||||
