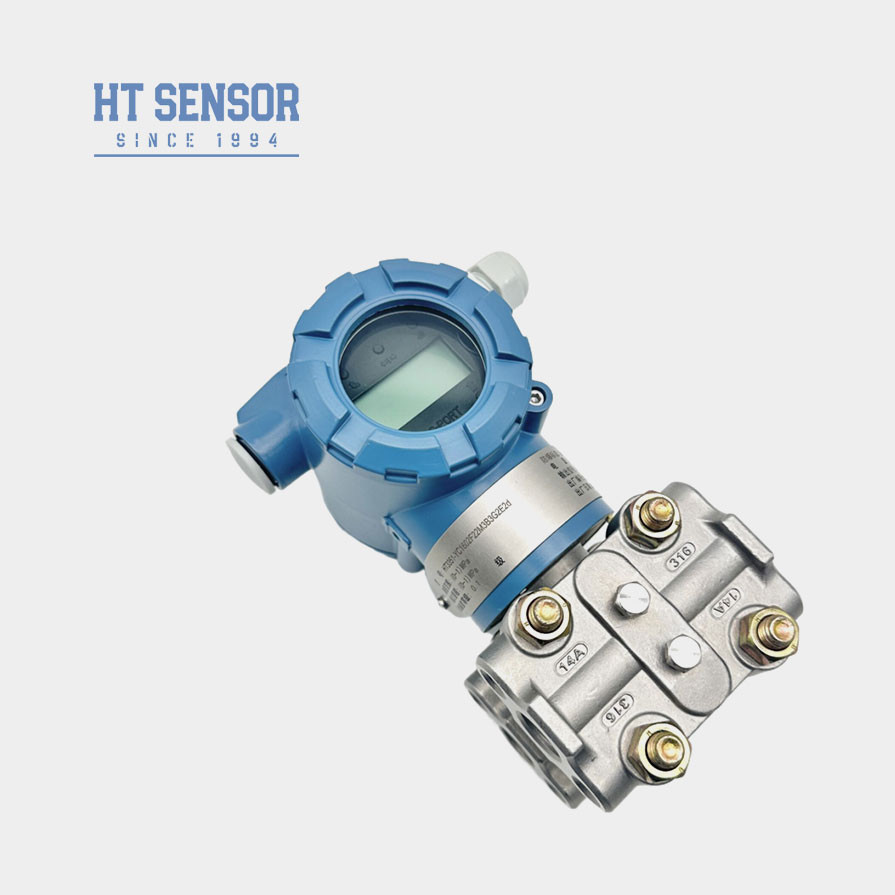

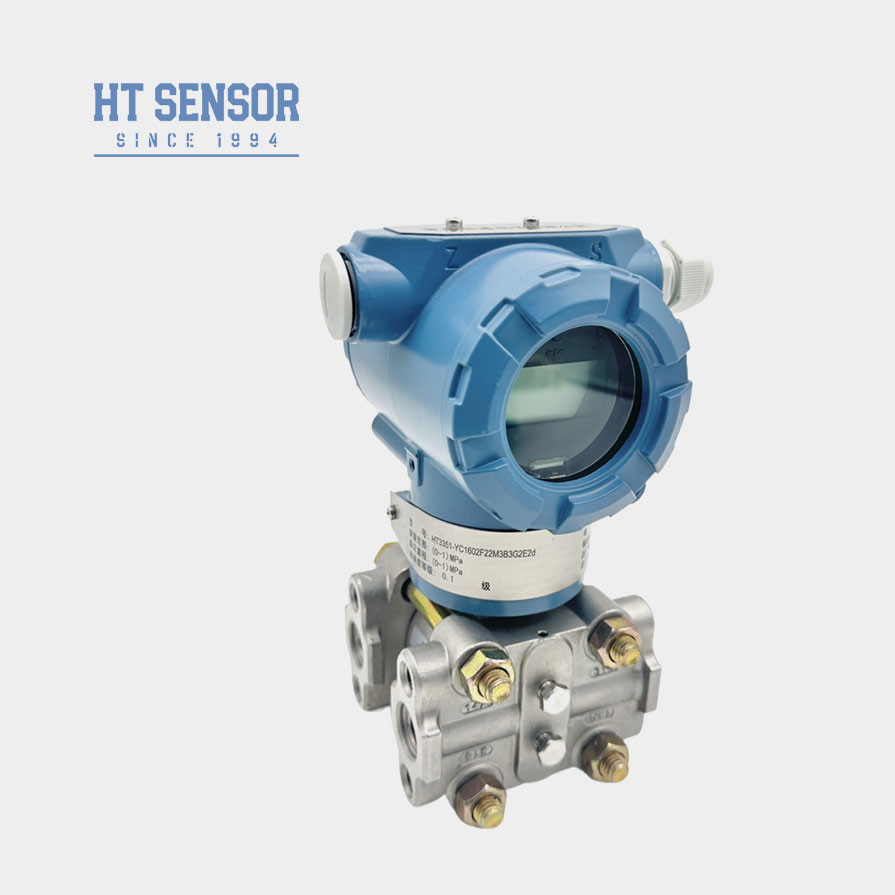

BPHT3351 Διαφορετικός ανιχνευτής επιπέδου χωρητικότητας για βιομηχανικές διεργασίες
Λεπτομέρειες προϊόντος
| Αριθμός Μοντέλου: | BPHT3351 | Ηλεκτρική τροφοδοσία: | 15~45VDC |
|---|---|---|---|
| Βάρος: | 30,6 κιλά | Σταθερότητα: | +-0,2% F.S./έτος |
| Τύπος πίεσης: | Διαφορετική Πίεση | Προδιαγραφές: | 500pa~200kpa |
| Τύπος: | Μεταδότης χωρητικής διαφορικής πίεσης | Μέσο μέτρησης: | Αέριο |
| βαθμός ακρίβειας: | 00,1% | Βαθμός IP: | ip65 |
| Επισημαίνω |
Βιομηχανικές διεργασίες Διαφορετικός μεταβιβαστής πίεσης,Μεταδότης χωρητικής διαφορικής πίεσης,BPHT3351 Διαφορετικός πομπός πίεσης |
||
Περιγραφή προϊόντος
Χαρακτηριστικά του προϊόντοςαπό χωρητικό μεταδότης διαφορικής πίεσης:
1.Ο πομπός υιοθετεί δομή από ανοξείδωτο χάλυβα, συμπαγή δομή και εύκολη εγκατάσταση.
2Μετά από αυστηρή αντιστάθμιση θερμοκρασίας και έλεγχο γήρανσης, για να εξασφαλιστεί σταθερή και αξιόπιστη απόδοση.
3Η ηλεκτρική διεπαφή μπορεί να επιλεγεί ως επιλογή σύνδεσης ή άμεσης καλωδίωσης.
Εφαρμογέςαπό χωρητικό μεταδότης διαφορικής πίεσης:
1. Κατάλληλο για τη μέτρηση της διαφορικής πίεσης διαφόρων αερίων ή υγρών σε αγωγούς βιομηχανιών όπως πετρελαίου, χημικών, ενέργειας και υδρολογίας.
2Εφαρμόζεται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ηλεκτρικής ενέργειας και υδρολογία.
3Μέτρηση πίεσης για αγωγούς και θάλαμους καυστήρων.
Πεδίο εκτέλεσης:
| Αποδόσεις | Ανάλογη έξοδος: δύο καλώδια 4-20mADC |
| Ψηφιακή έξοδος: δύο καλώδια 4-20mADC και εναρμονισμένα μεταβλητά ψηφιακά σήματα σύμφωνα με την HART | |
| Ηλεκτρική τροφοδοσία | τάση τροφοδοσίας 12,5-45VDC |
| Περιορισμένο φορτίο | Μέγιστη αντίσταση φορτίου Rmax σε βρόχο που καθορίζεται από την τάση τροφοδοσίας, βλέπε το παρακάτω σχέδιο. |
| Απόσταση επικοινωνίας | Μαξ. 1,5 χλμ, επικοινωνία με πολλές διευθύνσεις μπορεί να συνδέσει 15 έξυπνους πομπούς Μαξ. |
| Εμφάνιση | 4 ψηφιακές οθόνες, 5 ψηφιακές οθόνες LCD, δείκτης. |
| Αντιεκρήξεις | Τύπος καταστολής έκρηξης ExiaIICT5 |
| Μηδενική αντιστάθμιση | Μπορεί να μεταφέρει θετική ή αρνητική μεταφορά, αλλά δεν μπορεί να υπερβαίνει την ανώτατη τιμή |
| Θερμοκρασία | θερμοκρασία περιβάλλοντος -40-85°C(Όταν επιλέγετε LCD: -20-70°C) |
| Μέση θερμοκρασία | -40 ∼ 104 °C |
| Στατική πίεση και υπερπίεση μεμονωμένης πλευράς | 3.45KPa ((απολυτική πίεση) ∙ 31.2MPa ((όμετρη πίεση) |
| Σχετική υγρασία | 5·98%RH |
| Χρόνος προετοιμασίας | Λιγότερο από 5 δευτερόλεπτα. |
| Αλλαγή ικανότητας | Λιγότεροι από 0,16 cm3 |
| Ρυθμισμός υγρασίας | 0.20 ̇ 25 δευτερόλεπτα |
| Ασφαλής λειτουργία | Εάν εμφανιστεί δυσλειτουργία, η λειτουργία διάγνωσης αυτοματισμού θα εκδίδει 3,9 ή 21,0mA |
| Προστασία διαμόρφωσης | Για να αποφευχθεί τα δεδομένα τροποποιούνται τυχαία, μπορεί να χρησιμοποιήσει λογισμικό ή προστατεύσει το διακόπτη κλειδώσει τα δεδομένα εγγραφής |
Αρχή λειτουργίαςαπό χωρητικό μεταδότης διαφορικής πίεσης:
Όπως αναφέρεται στην αρχή λειτουργίας, η εξωτερική πίεση ή η διαφορική πίεση θα προκαλέσει κάποια αλλαγή στην τιμή χωρητικότητας του αισθητήρα.Θα αλλάξει σε σήμα συχνότητας., η οποία αποστέλλεται στον μικροεπεξεργαστή.
υπολογισμός από μικροεπεξεργαστή, ένα σημάδι ελέγχου ρεύματος θα εκδοθεί στο κύκλωμα ελέγχου ρεύματος, που μετατρέπεται σε αναλογικό ρεύμα 4-20mA
Εν τω μεταξύ, ο μικροεπεξεργαστής είναι υπεύθυνος για τις διαδραστικές και άλλες ενέργειες (προβολή και ρύθμιση).Η πύλη επικοινωνίας που χρησιμοποιείται για την ψηφιακή επικοινωνία χρειάζεται την ειδική πύλη της εταιρείας μαςΗ μονάδα HART θα συνειδητοποιήσει την επικοινωνία με τον πομπό HART.
Τρόποι μέτρησηςαπό χωρητικό μεταδότης διαφορικής πίεσης:
Μέτρηση επιπέδου υγρού:
Κατά τη μέτρηση της ροής του υγρού, οι βρύσες πίεσης πρέπει να διαρρέουν στην πλευρά του αγωγού διαδικασίας για να αποφευχθεί η ιζηματοποίηση των αποβλήτων.ο πομπός πρέπει να τοποθετείται δίπλα ή κάτω από τις βρύσες πίεσης, ώστε να αποφεύγεται η εκφόρτωση των φυσαλίδων αέρα στον αγωγό επεξεργασίας.
