BP156 Παρακολούθηση μεταβιβαστή πίεσης για συμπιεστές αέρα και ανιχνευτές πίεσης εξοπλισμού ψύξης
Product Details
| Μοντέλο ΑΡΙΘ.: | BP156 | Υλικό στέγασης: | 304S.S ή 316L |
|---|---|---|---|
| Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση | Εμπορικό σήμα: | HTαισθητήρας |
| Προέλευση: | Μπαότζι Κίνα | Κωδικός HS: | 9026201090 |
| Μέσο μέτρησης: | Υγρά, αέριο, πετρέλαιο | Βαθμός Ακρίβειας: | ≤ 0,5% F.S. |
| Εύρος πίεσης: | 0kpa~10kpa...20MPa | Αξιολόγηση IP: | IP65 |
| Επισημαίνω |
Συμπιεστήρες αέρα Μεταβιβαστής πίεσης,BP156 Μεταδότης πίεσης,Μεταδότης πίεσης εξοπλισμού ψύξης |
||
Product Description

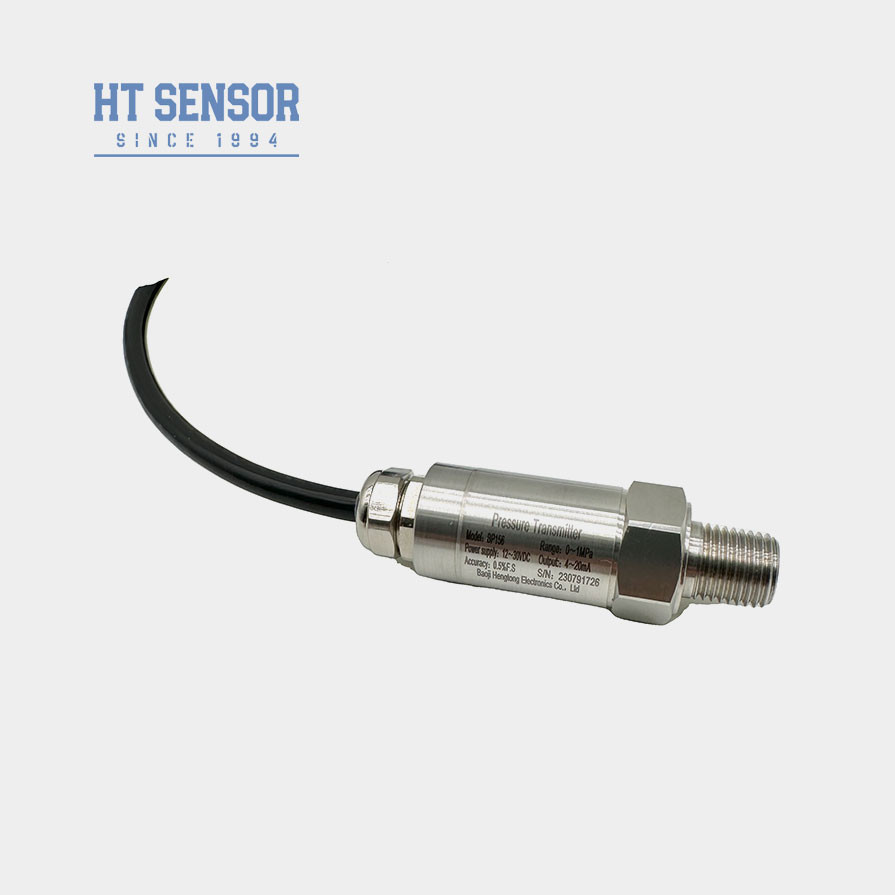

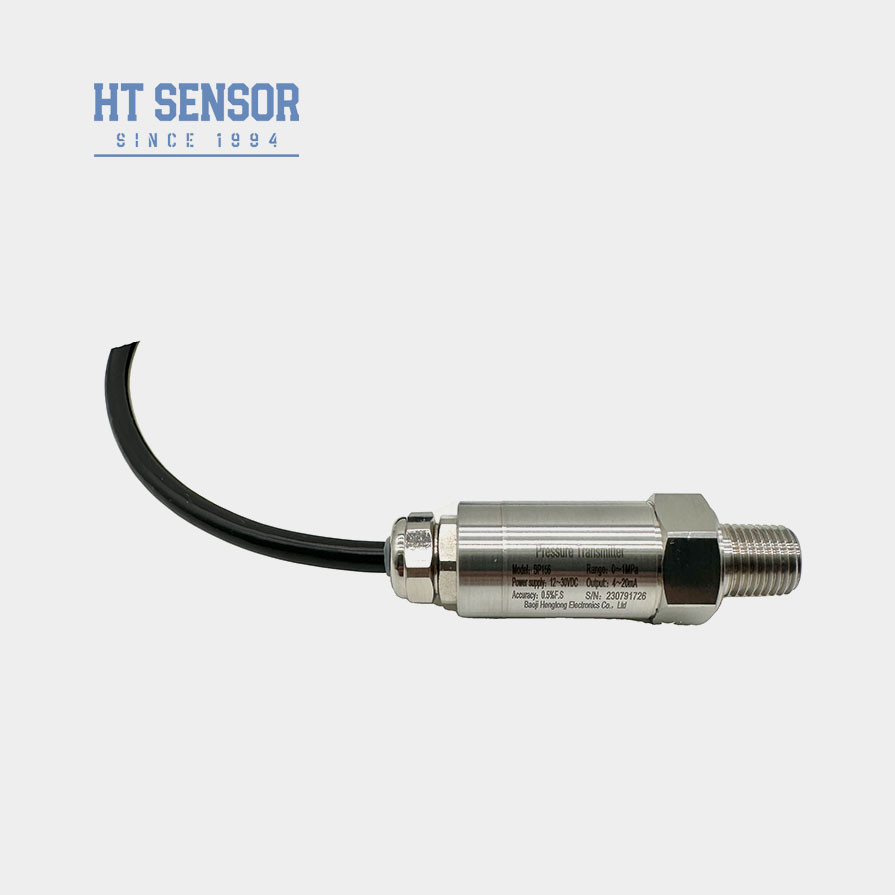

Μετατροπέας πίεσης BP156 για συμπιεστές αέρα και ψυκτικό εξοπλισμό
Μετατροπέας πίεσης BP156
Εισαγωγή αισθητήρα μετατροπέα πίεσης:
Ο μετατροπέας πίεσης BP156 έχει σχεδιαστεί για συμπιεστές αέρα και ψυκτικό εξοπλισμό για την ανάπτυξη οικονομικά αποδοτικών προϊόντων. Ενσωματώνει την τελευταία τεχνολογία και είναι εξοπλισμένος με κύκλωμα εκπομπής PCB υψηλής απόδοσης που αναπτύχθηκε από την εταιρεία μας. Κάθε προϊόν υποβάλλεται σε αυστηρή γήρανση και δοκιμές, με ανεξάρτητη έκθεση επιθεώρησης.
Χαρακτηριστικά προϊόντοςτου αισθητήρα μετατροπέα πίεσης:
1. Ευρύ εύρος μέτρησης, κατασκευή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης
2. Συμπαγής και ελαφριά σχεδίαση
Εφαρμογέςτου αισθητήρα μετατροπέα πίεσης:
1. Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
2. Εφαρμογή στις ναυτιλιακές και αεροπορικές βιομηχανίες
3. Χρήση σε βιομηχανικές διαδικασίες επί τόπου όπως πετρέλαιο, χημικά, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
4. Χρήση σε υδραυλικά και πνευματικά συστήματα ελέγχου
| Παράμετροι απόδοσης του αισθητήρα μετατροπέα πίεσης: | |
| Εύρος μέτρησης | 0kPa ~ 10kPa…20MPa |
| Τύπος πίεσης | Πίεση μετρητή, Απόλυτη πίεση, Σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές του ονομαστικού εύρους |
| Ακρίβεια @ 25℃ | ±0,25% (Τυπικό) ±0,5% (Μέγιστο) |
| Επαναληψιμότητα & Υστέρηση | 0,02%F.S(Τυπ.) 0,05%F.S(Μέγ.) |
| Μακροπρόθεσμη σταθερότητα | ±0,1%F.S/Έτος(Τυπ.) ±0,2%F.S/Έτος(Μέγ.) |
| Μετατόπιση θερμοκρασίας σημείου μηδέν | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(>100KPa) |
| Μετατόπιση θερμοκρασίας πλήρους κλίμακας | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(>100KPa) |
| Απόκριση συχνότητας | 2,4Khz |
| Θερμοκρασία αντιστάθμισης | 0-70℃(≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20℃~80℃ |
| Θερμοκρασία αποθήκευσης | -40℃~120℃ |
| Δόνηση | 10g, 55Hz ~ 2kHz |
| Υλικό περιβλήματος | 304,316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Βαθμός προστασίας | IP65 |
| Βάρος | ~0,25kg |
| Σήμα εξόδου | Τάση τροφοδοσίας | Τύπος εξόδου |
| 4~20mA | 12~30VDC | 2/3/4 καλώδια |
| 0~10/20mA | 3 καλώδια |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
1. Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο που ελέγχεται είναι συμβατό με το τμήμα επαφής του προϊόντος.
2. Κατά την τοποθέτηση παραγγελίας, σημειώστε ότι τα προϊόντα αντιεκρηκτικού τύπου δεν περιλαμβάνουν ψηφιακές οθόνες.
3. Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται η εγκατάσταση συσκευών αντικεραυνικής προστασίας επί τόπου και η διασφάλιση ότι το προϊόν και η τροφοδοσία είναι αξιόπιστα γειωμένα.
4. Το ονομαστικό εύρος θερμοκρασίας λειτουργίας του δακτυλίου O από καουτσούκ φθορίου είναι -20℃~ 250℃. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι χαμηλότερη από -20°C, θα πρέπει να επιλεγεί δακτύλιος στεγανοποίησης τύπου ΕPDM.
5. Το καλώδιο του μετατροπέα πίεσης είναι πολυβινυλοχλωρίδιο, το προεπιλεγμένο μήκος του καλωδίου στάθμης υγρού είναι 1,5m και υπάρχουν τρία υλικά για να διαλέξετε. Εάν δεν υπάρχουν ειδικές οδηγίες, μπορούν να χρησιμοποιηθούν υλικά καλωδίων πολυαιθυλενίου. Εάν χρειάζεστε διαφορετικό υλικό καλωδίου, παρακαλώ διευκρινίστε το στη φόρμα παραγγελίας.
6. Σε περίπτωση ειδικών απαιτήσεων όπως ισχυρές δονήσεις, στιγμιαία δύναμη πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, ενημερώστε μας και διευκρινίστε στην παραγγελία.
| Οδηγός παραγγελίας αισθητήρα μετατροπέα πίεσης | |||||||||
| BP15X | Αναλογικός μετατροπέας πίεσης | ||||||||
| Κωδικός | Διάταξη περιγράμματος | ||||||||
| 5 | Βύσμα Packard | 6 | Καλώδιο άμεσης εξόδου σφραγισμένο 1,5 μέτρα | ||||||
| 7 | Σύνδεσμος Mini Hirschmann | 8 | Μεγάλος σύνδεσμος Hirschmann | ||||||
| Εύρος μέτρησης | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa ή MPa |
X: Υποδεικνύει το πραγματικό εύρος μέτρησης | ||||||||
| Κωδικός | Τροφοδοσία | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Άλλο | ||||||||
| Κωδικός | Σήμα εξόδου | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Κωδικός | Σύνδεση πίεσης | ||||||||
| J1 | M20×1,5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Άλλα (Φλάντζα Φ50,4) | ||||||||
| Κωδικός | Ηλεκτρική σύνδεση | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Έξοδος καλωδίου σφραγισμένη 1,5 μέτρα | ||||||||
| B4 | Άλλο | ||||||||
| Κωδικός | Τύπος πίεσης | ||||||||
| G | Πίεση μετρητή | ||||||||
| A | Απόλυτη πίεση | ||||||||
| S | Σφραγισμένη πίεση αναφοράς | ||||||||
