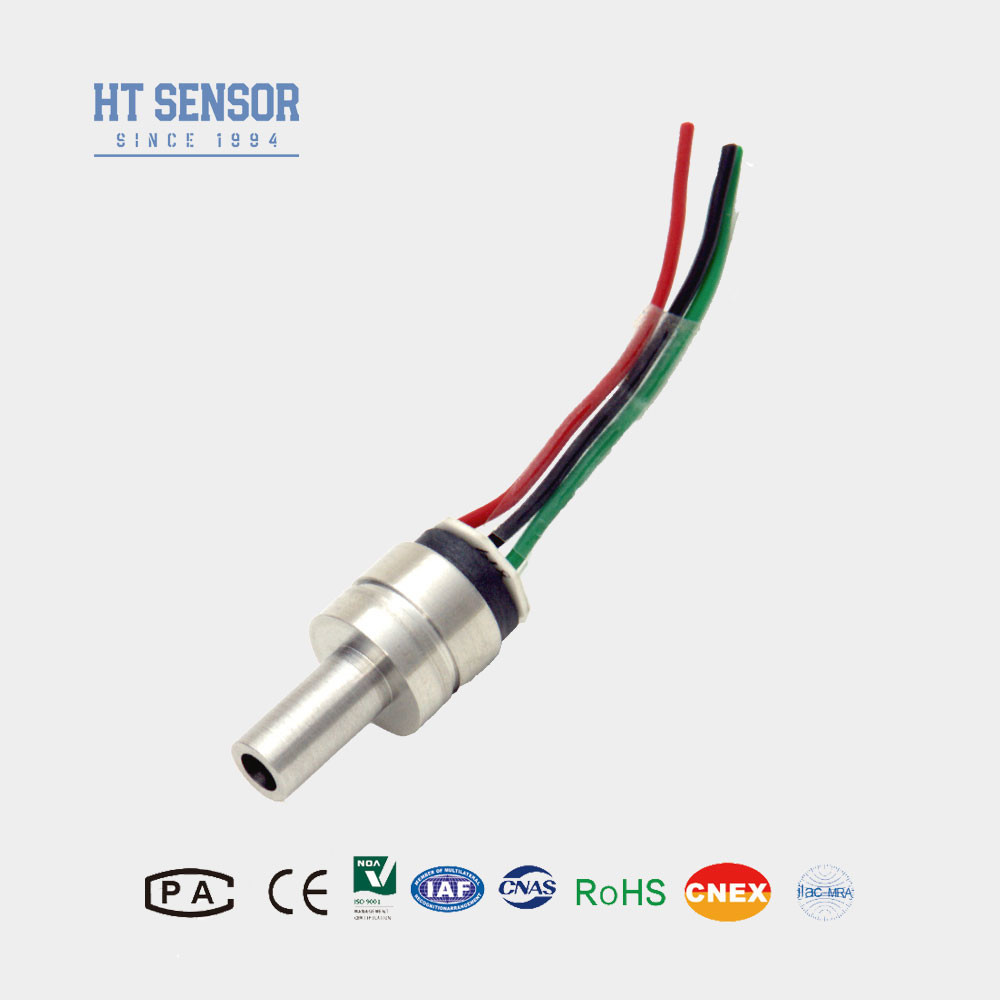

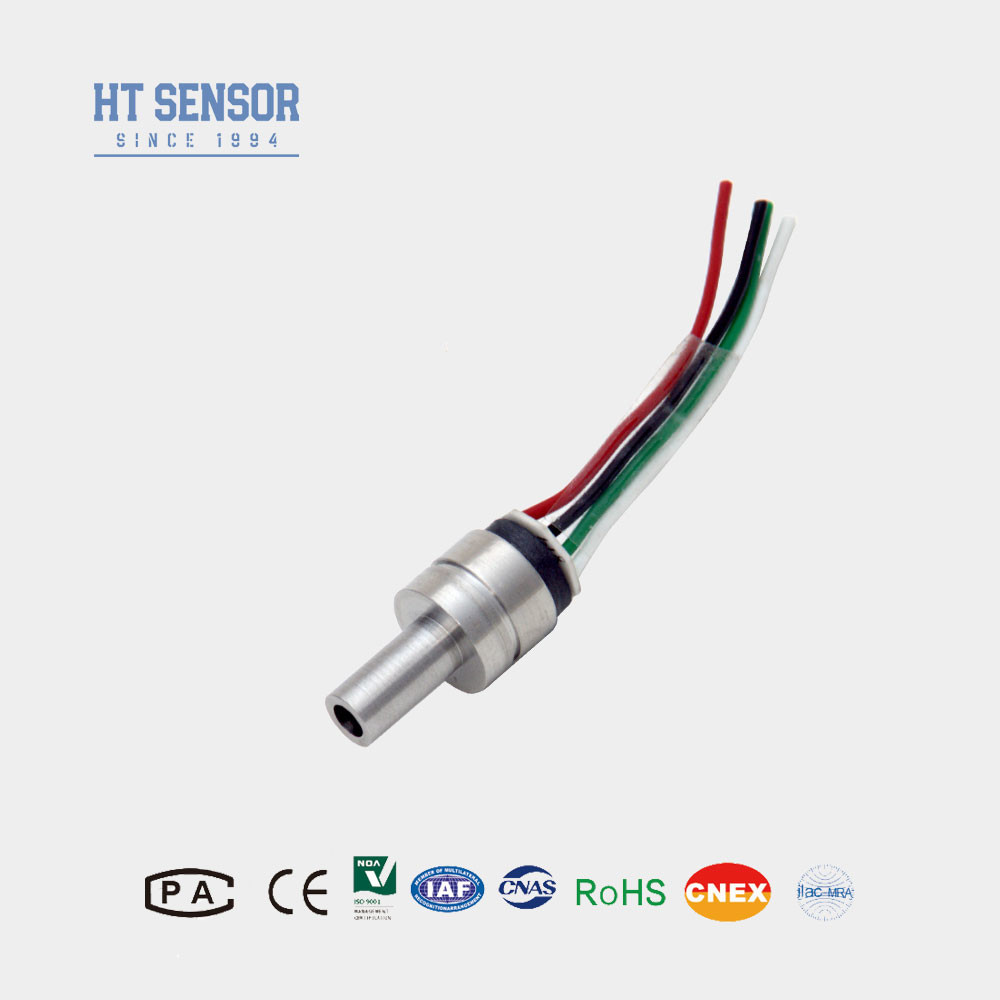

HT13 Αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών
Λεπτομέρειες προϊόντος
| Μοντέλο ΑΡΙΘ.: | HT13 | Τύπος καλωδίωσης: | Τέσσερα καλώδια |
|---|---|---|---|
| Μέσο μέτρησης: | Αέρας και υγρών | Διαμάντι: | 13 χιλιοστά |
| Τύπος: | Δέκτης πίεσης από πυρίτιο HT13 | Τύπος σήματος εξόδου: | μv σήμα Αναλογικός τύπος |
| Υλικό: | 316L από ανοξείδωτο χάλυβα | Προσαρμογή: | διαθέσιμος |
| Επισημαίνω |
Ανιχνευτής πίεσης υγρού πυριτίου,HT13 Αισθητήρας πίεσης πυριτίου,Αισθητήρας πίεσης πυριτίου μη διαβρωτικού αερίου |
||
Περιγραφή προϊόντος
HT13 Αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών
HT13 Πιεζοανταλλαστικός αισθητήρας πίεσης πυριτίου
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
Ο αισθητήρας πίεσης από πυρίτιο HT13 είναι ο τελευταίος σχεδιασμός ενός αισθητήρα πίεσης από διάχυτο πυρίτιο γεμάτο λάδι, με αντίκτυπο υψηλής πίεσης 100.000 φορές δεν είναι κακό και αντι-διαταραχή / διάβρωση / κατάψυξη / αντίκτυπο,υψηλή ακρίβεια και σταθερότηταΌλα από ανοξείδωτο χάλυβα με επαγωγική ταινία πίεσης η απάντηση πίεσης είναι ταχύτερη και πιο ευαίσθητη ειδικά σχεδιασμένος αισθητήρας πίεσης μικρής διαμέτρου για έναν υψηλής ποιότητας ελεγκτή πίεσηςΤο πιο σημαντικό είναι ο αισθητήρας.Υιοθετήστε 316 ανοξείδωτο χάλυβα, υψηλής ακρίβειας CNC, εισαγωγή σφραγίδα.
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή πίεσης από πυρίτιο:
- Χρησιμοποιεί προηγμένη τεχνολογία και ενσωματώνεται σε ένα 316L ανοξείδωτο χάλυβακατοικία
- Ευρύ φάσμα μέτρησης 0~350KPa~60MpaS
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
- Διαφορετικές διεπαφές με νήματα διαθέσιμες για επιλογή
- Για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με 316Lσυμβατότητα από ανοξείδωτο χάλυβα
- Σύνθετο σχεδιασμό, ιδανικό για εφαρμογές με περιορισμένο χώρο
- Χρησιμοποιούνται σε συστήματα ελέγχου διαδικασιών για την παρακολούθηση και τον έλεγχο της πίεσης
- Συχνά χρησιμοποιείται σε συστήματα ψύξης και συμπιεστές αέρα για τη μέτρηση πίεσης
- Δυναμική παροχή: ≤2mA DC (τυπική 1.5mA DC)
- Αντίσταση εισόδου:3KΩ~6KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: Χρυσοκάλυβες κοβαρικές καρφίτσες ή καλώδια υψηλής θερμοκρασίας 100 mm
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο: | ||||
| Πεδίο μέτρησης | Διάμετρος (G) | 350KPa,1000KPa,2000Kpa | ||
| Απόλυτο (Α) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | |||
| Σφραγισμένο | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa | |||
| Τύπος | Μαξ | Μονάδα | ||
| Γραμμικότητα | ±0.15 | ±0.3 | % F.S | |
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | |
| Υστερέση | 0.05 | 0.1 | % F.S | |
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | |
| Πλήρης έκδοση | 100±10 | 100±30 | mV | |
| Μηδενική μετατόπιση θερμοκρασίας. | ±0.5 | ±1 | % F.S | |
| Πλήρης κλίμακα θερμοκρασία. | ±0.5 | ±1 | % F.S | |
| Αντισταθμισμένος Temp. | 0 ~ 70 | oC | ||
| Θερμοκρασία λειτουργίας | -20~80 | oC | ||
| Θέρμανση αποθήκευσης | -40~125 | oC | ||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 80MPa | |||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | |||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | ||
| Υλικό διαφράγματος | 316L | |||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | |||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||
| Σοκ | 100 g, 11 ms | |||
| Χρόνος απόκρισης | ≤ 1 ms | |||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | |||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | |||
| Βάρος | περίπου 15g | |||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 1,5mA @ 25°C | ||||
| Σχέδιο κατασκευής | |
| Τύπος 1 | |
| Τύπος 2 | |
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
απαιτούμενο αέρα σφιχτότητα
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
