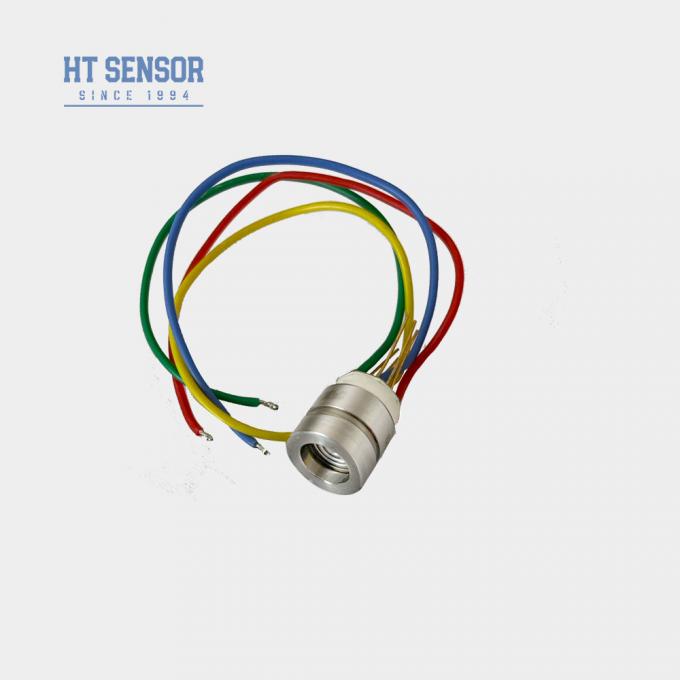

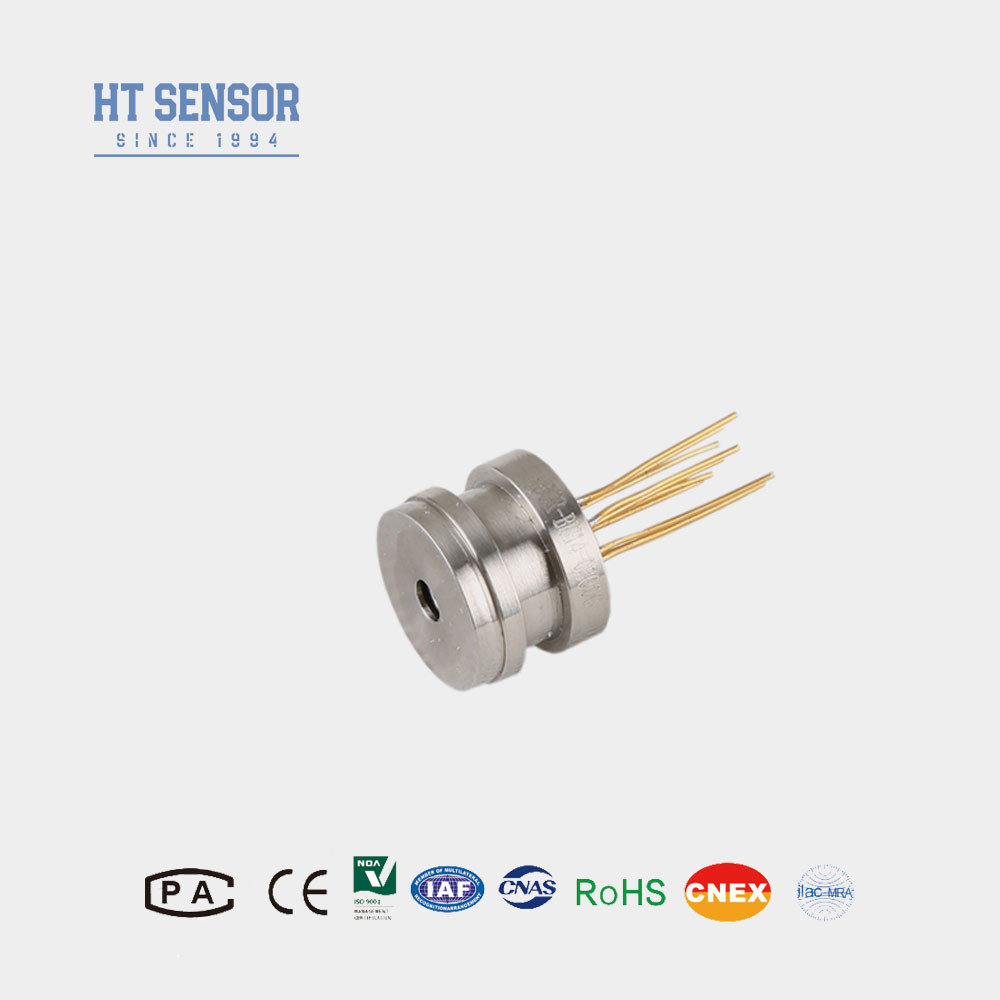

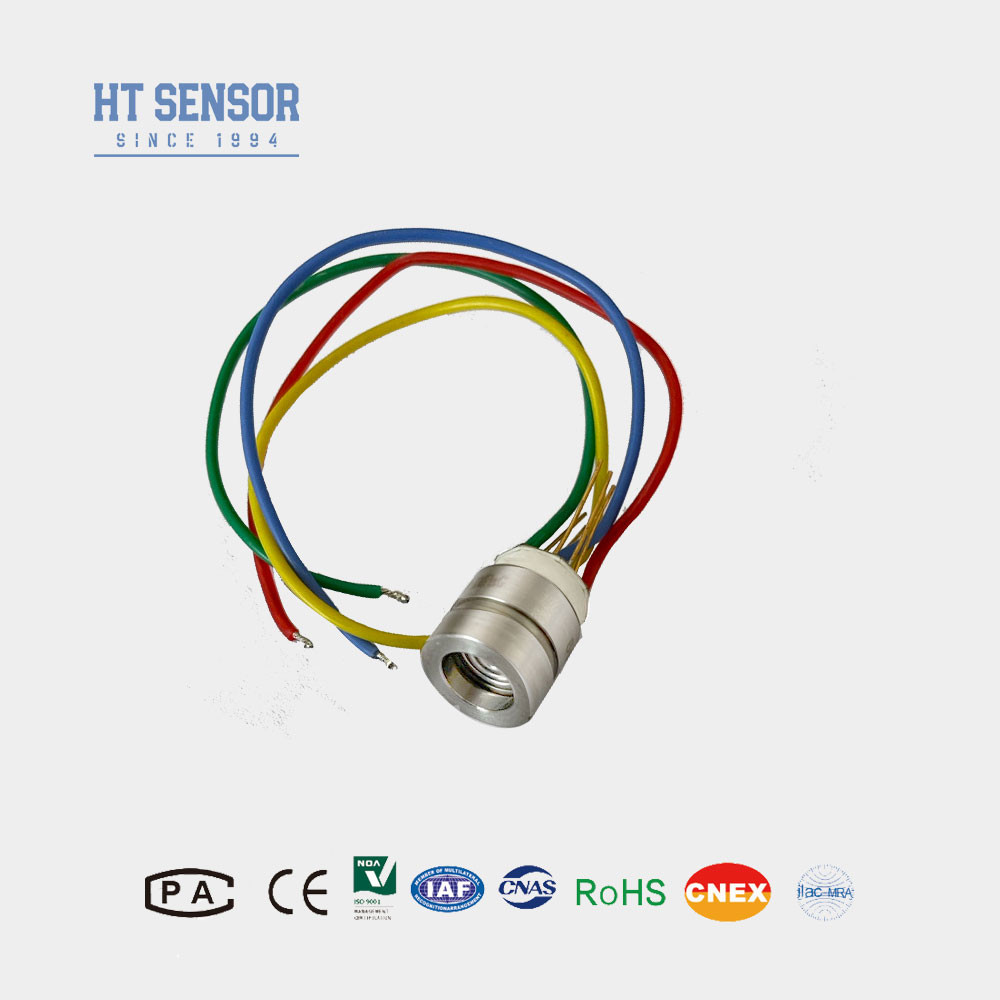

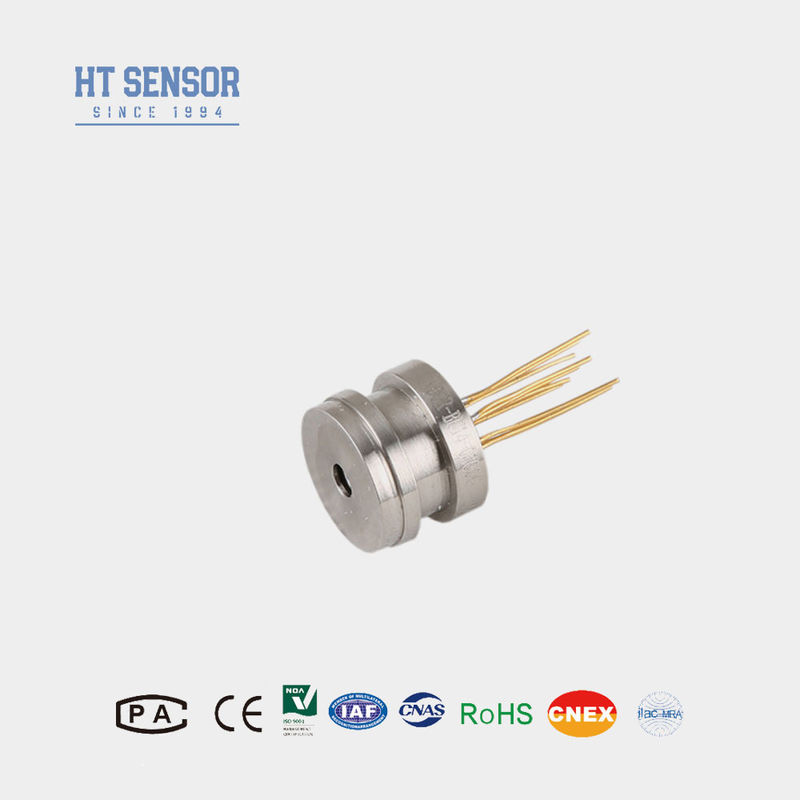

HT13V Μίνι αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών

HT13V Mini Silicon Pressure Sensor for Non-Corrosive Gas and Liquid Pressure Measurement
HT13V Mini Silicon Pressure Sensor for Non-Corrosive Gas and Liquid Pressure Measurement
HT13V Mini Silicon Pressure Sensor for Non-Corrosive Gas and Liquid Pressure Measurement HT13V Mini Silicon Pressure Sensor for Non-Corrosive Gas and Liquid Pressure Measurement
Βασικές πληροφορίες
Τόπος καταγωγής: Μπαότζι, Κίνα.
Μάρκα: HT SENSOR
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: HT13V
Ποσότητα παραγγελίας min: 1
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Τυπικό πακέτο εξαγωγών
Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
Όροι πληρωμής: Western Union, L/C, T/T
Δυνατότητα προσφοράς: 5000 τεμάχια/μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Σχήμα αριθ.: HT13V Τύπος καλωδίωσης: Τέσσερα καλώδια
Πεδίο: 0-350kpa~35mpa Προμήθεια: 5-10VDC
Κλειδιά: Μίνι αισθητήρας Πακέτο μεταφοράς: Καρτόνι
Εμπορικό σήμα: ΧένγκΤονγκ Καταγωγή: Μπαότζι Κίνα
Τύπος σήματος εξόδου: Αναλογικό σήμα τύπου mv Υλικό: Ατσάλι ατσάλι
Επισημαίνω:

HT13V Μίνι αισθητήρας πίεσης πυριτίου

,

Μη διαβρωτικός αισθητήρας πίεσης πυριτίου

,

Αισθητήρας πίεσης υγρού πυριτίου 5-10VDC

Περιγραφή προϊόντων

HT13V Μίνι αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών

HT13V Πυρηνικός αισθητήρας πίεσης

Εισαγωγή μικρού αισθητήρα πίεσης από πυρίτιο:


Το HT13V είναι ένας αισθητήρας πίεσης πυριτίου με διεθνή προηγμένη υψηλή σταθερότητα, υψηλής ακρίβειας τσιπ πίεσης πυριτίου, βελτιστοποιημένο σχεδιασμό στρες της συγκολλημένης βάσης, μέσω SMT, σύνδεσης καλωδίου χρυσού,συγκόλληση διαφράγματος, υψηλή ένεση πετρελαίου κενού, ανακούφιση από την πίεση κύκλου άγχους, υψηλής θερμοκρασίας γήρανση, αντιστάθμιση θερμοκρασίας και άλλες διαδικασίες, η σταθερότητα του προϊόντος είναι εξαιρετική, εξαιρετική απόδοση.
Το συνολικό μέγεθος είναι μικροσκοπικό για να ανταποκρίνεται στις απαιτήσεις σχεδιασμού του συνολικού μεγέθους του χρήστη.

HT13V Μίνι αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών 0
HT13V Μίνι αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών 1
HT13V Μίνι αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών 2


Χαρακτηριστικά του προϊόντοςαπό μικρό αισθητήρα πίεσης από πυρίτιο:
  1. Χρησιμοποιεί προηγμένη τεχνολογία και ενσωματώνεται σε ένα 316L ανοξείδωτο χάλυβακατοικία
  2. Ευρύ φάσμα μέτρησης 0~350KPa~60MpaS
  3. Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
  4. Εφοδιασμός σταθερής τάσης

Εφαρμογέςαπό μικρό αισθητήρα πίεσης από πυρίτιο:
  1. Για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με 316Lσυμβατότητα από ανοξείδωτο χάλυβα
  2. Σύνθετο σχεδιασμό, ιδανικό για εφαρμογές με περιορισμένο χώρο
  3. Χρησιμοποιούνται σε συστήματα ελέγχου διαδικασιών για την παρακολούθηση και τον έλεγχο της πίεσης
  4. Συχνά χρησιμοποιείται σε συστήματα ψύξης και συμπιεστές αέρα για τη μέτρηση πίεσης

Ηλεκτρική απόδοσηαπό μικρό αισθητήρα πίεσης από πυρίτιο:
  1. Ηλεκτρική τροφοδοσία: ≤10VDC (5-10VDC)
  2. Η τάση εξόδου κοινής λειτουργίας: 50% της εισόδου (τυπική)
  3. Αντίσταση εισόδου:4KΩ~20KΩ
  4. Αντίσταση εξόδου:2.5KΩ~6KΩ
  5. Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας
Παραμέτρους απόδοσηςαπό μικρό αισθητήρα πίεσης από πυρίτιο:
Πεδίο μέτρησης Διάμετρος (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Απόλυτο (Α) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Σφραγισμένο 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa
  Τύπος Μαξ Μονάδα
Μη γραμμικότητα   ±0.15 ±0.3 % F.S
Επαναληψιμότητα  0.05 0.1 % F.S
Υστερέση    0.05 0.1 % F.S
Μηδενική έξοδος αντιστάθμισης   0±1 0±2 mV
Πλήρης έκδοση   100±10 100±30 mV
Μηδενική μετατόπιση θερμοκρασίας.   ±0.5 ±1 % F.S
Πλήρης κλίμακα θερμοκρασία. ±0.5 ±1 % F.S
Αντισταθμισμένος Temp. 0 ~ 70 oC
Θερμοκρασία λειτουργίας -20~80 oC
Θέρμανση αποθήκευσης -40~125 oC
Επιτρεπόμενη υπερφόρτωση Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 80MPa
Πίεση έκρηξης 5 φορές την πλήρη κλίμακα.
Μακροπρόθεσμη σταθερότητα 0.2 %  Ε.Χ./έτος
Υλικό διαφράγματος 316L
Αντίσταση μόνωσης ≥ 200MΩ 100VDC
Δονήσεις Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz
Σοκ 100 g, 11 ms
Χρόνος απόκρισης ≤ 1 ms
Σφραγίδα O-ring Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ
Μέσο πλήρωσης Ελαιόλαδο πυριτίου
Βάρος ~ 15g
Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 10V@ 25oC

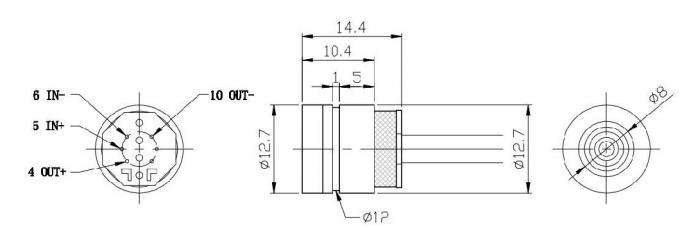

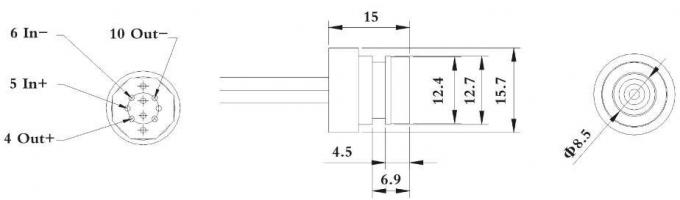

Σχέδιο κατασκευήςαπό μικρό αισθητήρα πίεσης από πυρίτιο
Τύπος 1 HT13V Μίνι αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών 3
Τύπος 2 HT13V Μίνι αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών 4

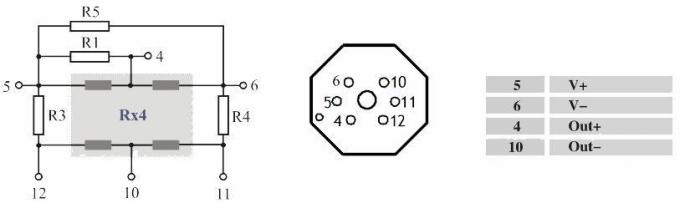

Ηλεκτρική σύνδεση και αντιστάθμιση

HT13V Μίνι αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών 5

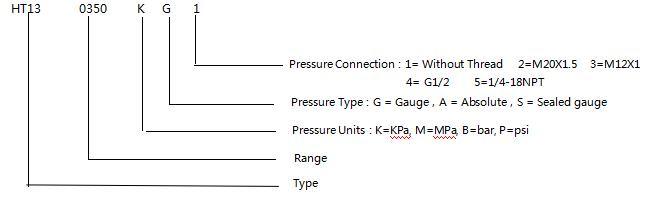

Παραδείγματα επιλογής

HT13V Μίνι αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών 6
Συμβουλές παραγγελίας
1. Δώστε προσοχή στην τοποθέτηση μεταξύ του μεγέθους του πυρήνα και του σπιτιού του πομπού κατά τη διάρκεια της συναρμολόγησης για να επιτευχθεί η
απαιτούμενο αέρα σφιχτότητα
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.

Εταιρεία
HT13V Μίνι αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών 7HT13V Μίνι αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών 8


HT13V Μίνι αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών 9HT13V Μίνι αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών 10

HT13V Μίνι αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών 11HT13V Μίνι αισθητήρας πίεσης πυριτίου για τη μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών 12

ετικέτα:

Αισθητήρας πίεσης διάχυτης πυριτίου,

Πιεζοανταγωγικός αισθητήρας πίεσης πυριτίου,

διαφορικός αισθητήρας πίεσης

Στοιχεία επικοινωνίας
Lisa zhuang

Τηλεφωνικό νούμερο : +8618791975539

Whatsapp : +8618629200449

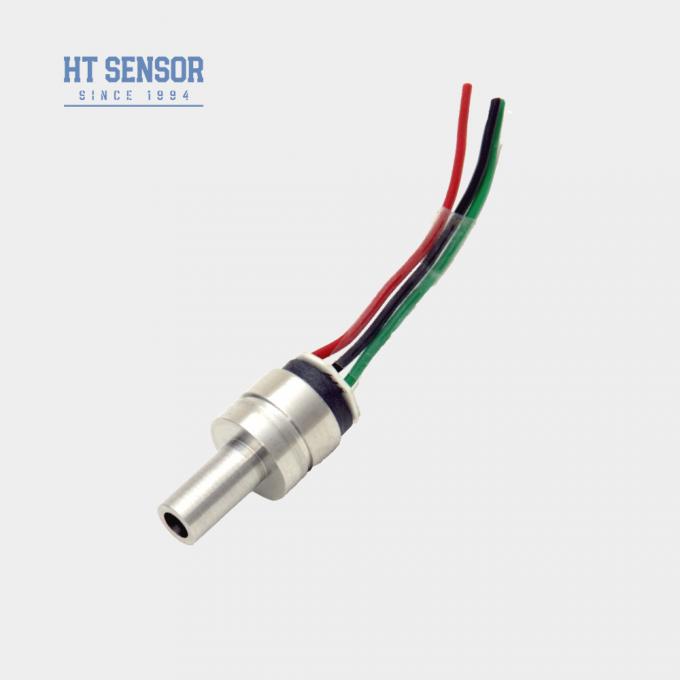

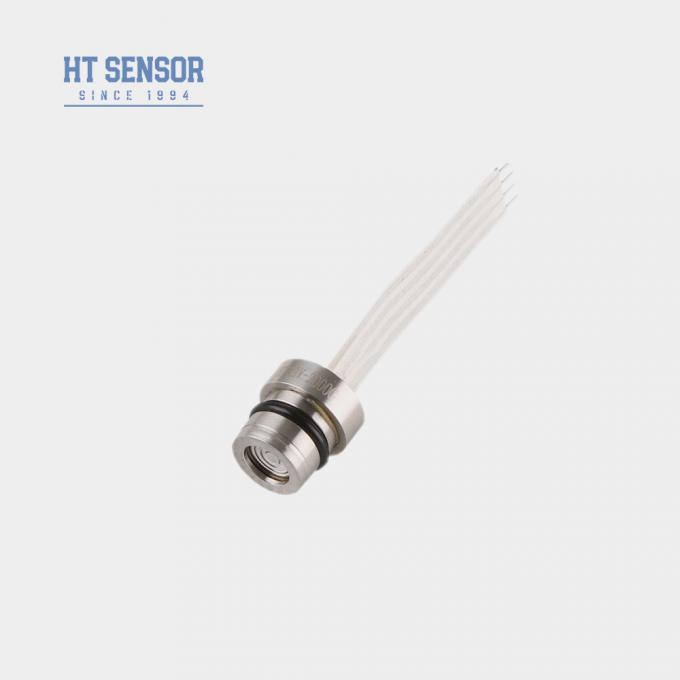

Περισσότεροι Αισθητήρας πίεσης πυριτίου
