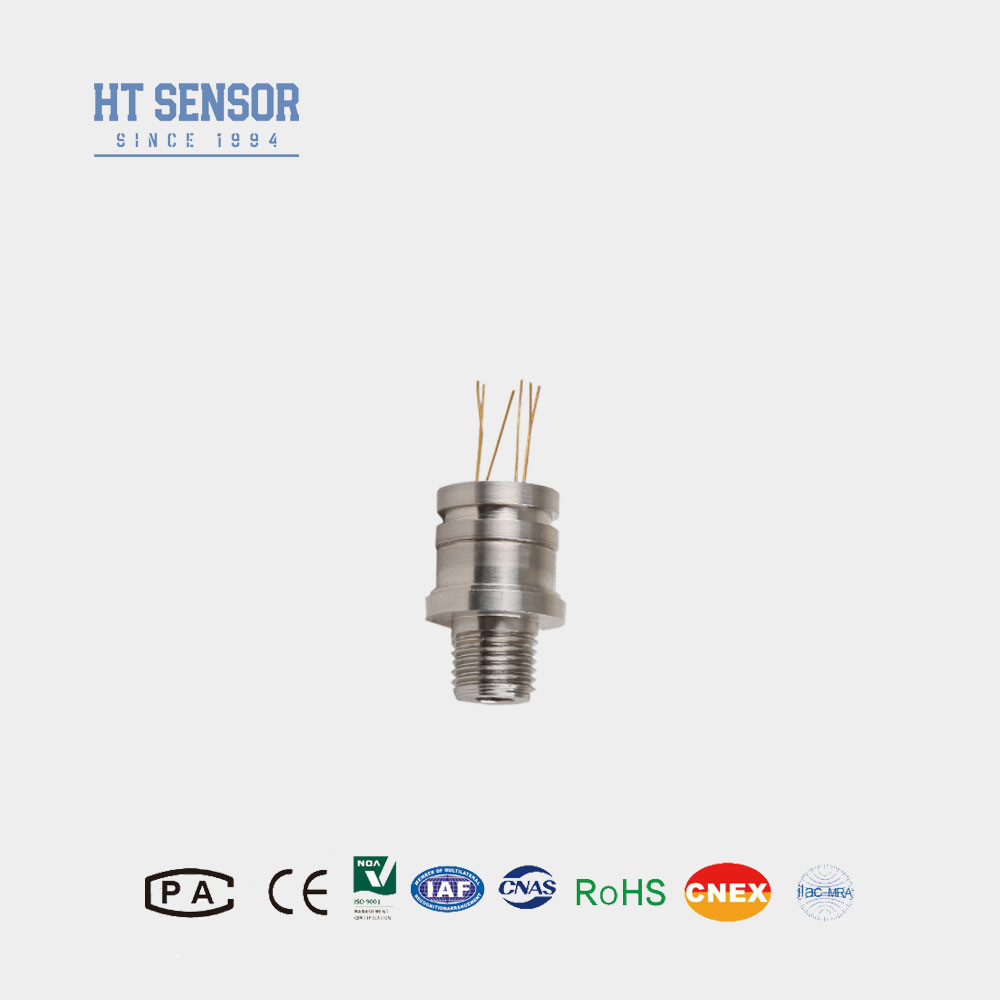

HT30 Κέντρο αισθητήρα πίεσης πυριτίου Προσαρμόσιμο για διαφορετικές απαιτήσεις πελατών
Product Details
| Μοντέλο ΑΡΙΘ.: | HT30 | Τύπος νήματος: | OEM |
|---|---|---|---|
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Μέσο μέτρησης: | Αέριο και υγρό |
| σειρά: | 0-10kpa~20Mpa | Εξουσία: | 1,5mA |
| Νήμα: | G1/4 και ούτω καθεξής | Κώδικας Hs: | 9026209090 |
| Δυνατότητα προσφοράς: | 50000PCS/έτος | Τύπος: | Αισθητήρας πίεσης πιεζοαπομείωσης |
| Για: | Διαχυμένος μεταδότης πίεσης πυριτίου | Τύπος σήματος εξόδου: | Αναλογικός τύπος |
| Υλικό: | Ανοξείδωτο ατσάλι | Προσαρμογή: | Διαθέσιμο | Προσαρμοσμένο αίτημα |
| Επισημαίνω |
HT30 Αισθητήρας πίεσης πυριτίου,Προσαρμόσιμος αισθητήρας πίεσης πυριτίου,Διαφορετικές απαιτήσεις πελατών |
||
Product Description
HT30 Αισθητήρας πίεσης πυριτίου προσαρμόσιμος στις διαφορετικές απαιτήσεις των πελατών
HT30 Σημαντής πίεσης πυριτίου με πιεζοαπομείωση
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
Ο αισθητήρας πίεσης πίεσης HT30 είναι ένα εξαιρετικά σταθερό διάχυτο πυρίτιοΧρησιμοποιεί την πιεζοαποσταλτική επίδραση του διάχυτου πυριτίου για να μετρήσει τηνΟ πυρήνας συγκολλείται μαζί με ένα πρότυποΕπικοινωνία με την Εταιρείαεφαρμογές.
- Δυναμική παροχή: ≤2mA DC (τυπική 1.5mA DC)
- Αντίσταση εισόδου:2.5KΩ~6KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ

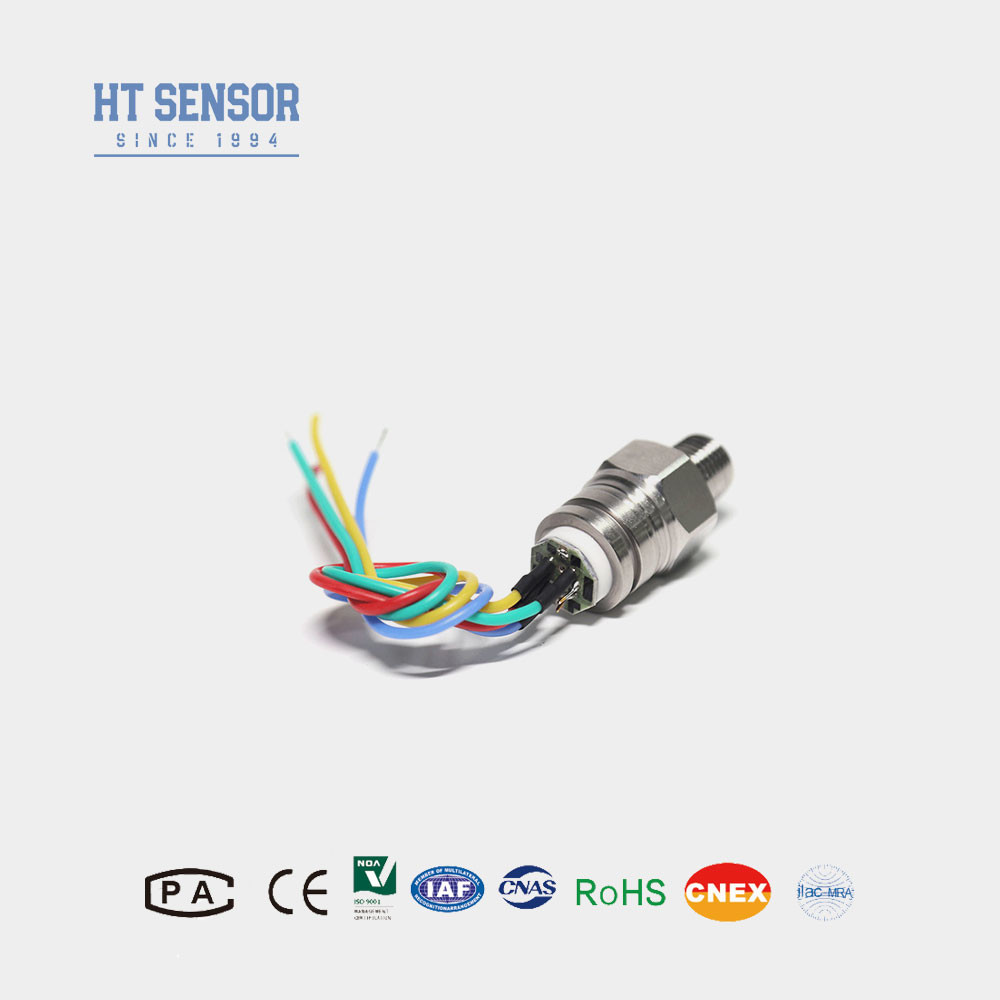

- Ηλεκτρική σύνδεση: Χρυσοκάλυβες καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm.
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο: | |||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Σφραγισμένο | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | ||
| Πλήρης έκδοση | ≤ 20KPa | 50 ± 10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | ~ 63g | ||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 1.5mA @ 25°C | |||||
| Σχέδιο κατασκευήςαπό ανιχνευτή πίεσης από πυρίτιο | |
| Διάσταση |
|
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
| Παραδείγματα επιλογής |
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή πίεσης από πυρίτιο:
- Χρησιμοποιώντας προηγμένη τεχνολογία και 316L στερεόχοιρο ατσάλιυλικά όπως το τιτάνιο και το Hastelloy για το διάφραγμα
- Χρησιμοποιώντας κυκλώματα παχιάς ταινίας για αντιστάθμιση θερμοκρασίας και μηδενικό σημείοδιόρθωση.
- Πολλαπλές διεπαφές πεδίου διαθέσιμες για επιλογή
- Ζυγισμένο σε ένα κομμάτι, μικρού μεγέθους και υψηλής αξιοπιστίας
| Συμβουλές παραγγελίας |
1Κατά τη συναρμολόγηση, δώστε προσοχή στο συντονισμό του μεγέθους του πυρήνα και του σπιτιού του πομπού για να επιτευχθεί η απαιτούμενη σφραγίδα
2Κατά τη διάρκεια της διαδικασίας συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι κατακόρυφα ευθυγραμμισμένο και εφαρμόστε ίση πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το υπό δοκιμή μέσο είναι ασυμβίβαστο με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφύγετε παραμόρφωση ή διάτρηση του διάφραγματος και βλάβη στον πυρήνα.
5. Κρατήστε ανοιχτή την πύλη πίεσης του πυρήνα μετρητή στην ατμόσφαιρα για να αποφεύγεται η είσοδος νερού, υδρατμών ή διαβρωτικών μέσων στον θάλαμο αρνητικής πίεσης του πυρήνα μετρητή.
6Εάν κάποια καρφίτσα αλλάζει, ανατρέξτε στην ετικέτα στο πραγματικό καλώδιο πυρήνα.
