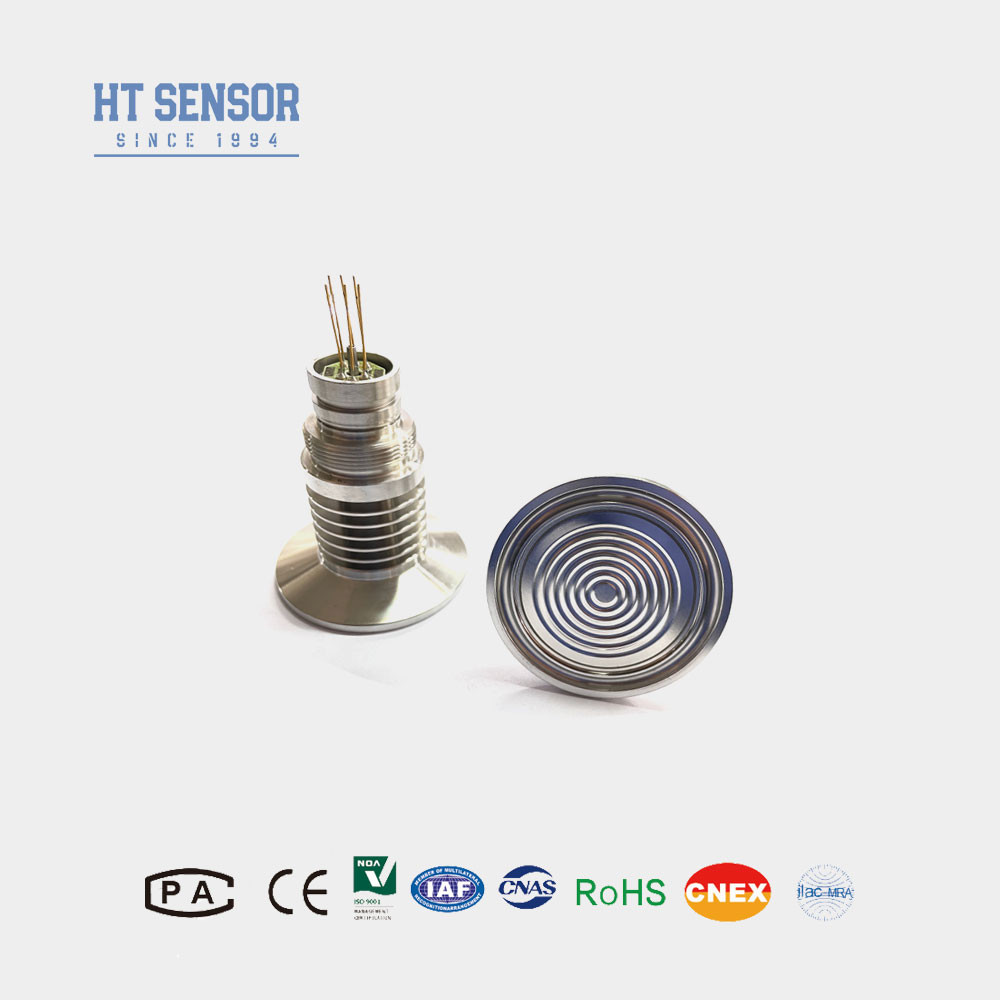

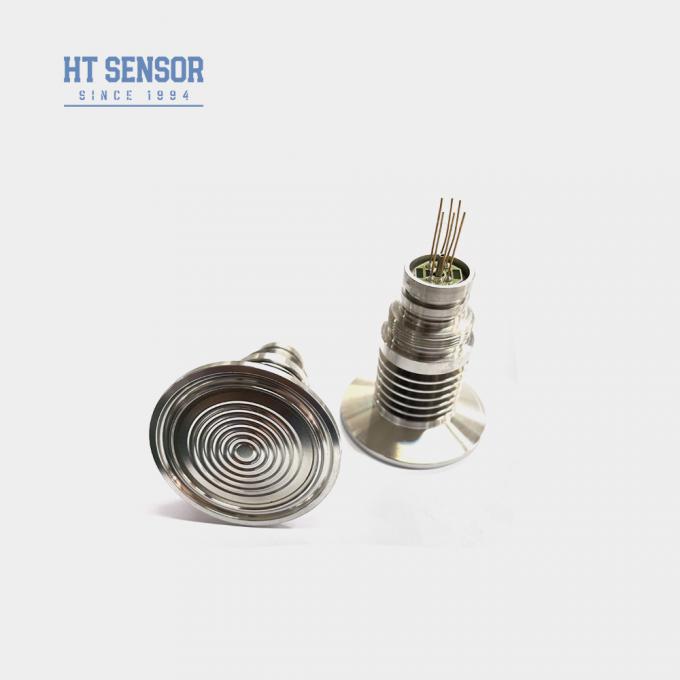

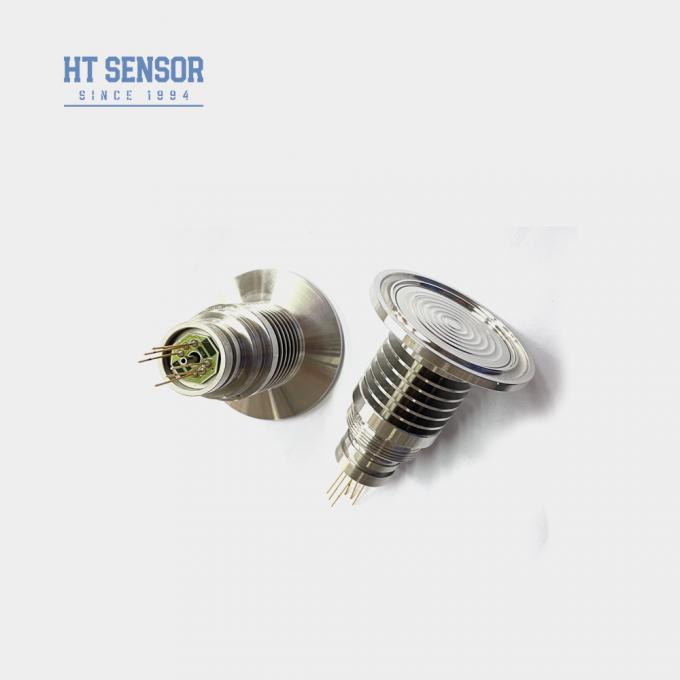

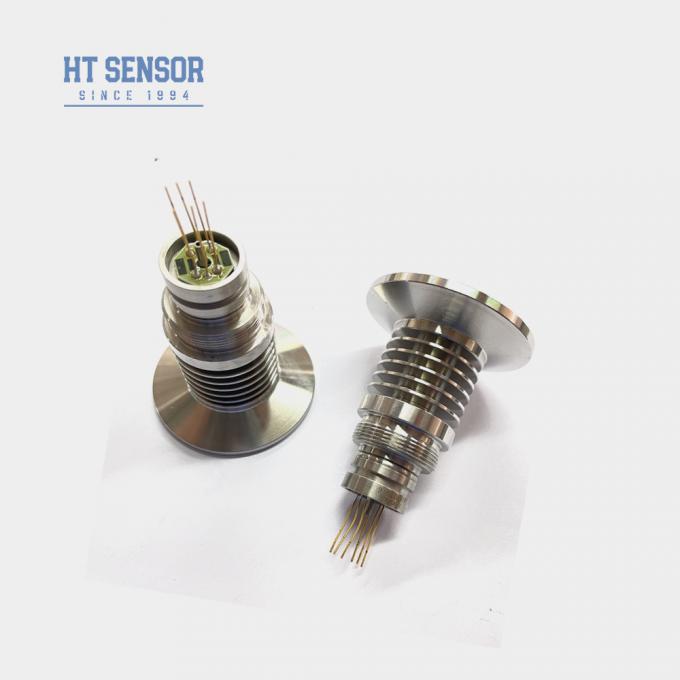

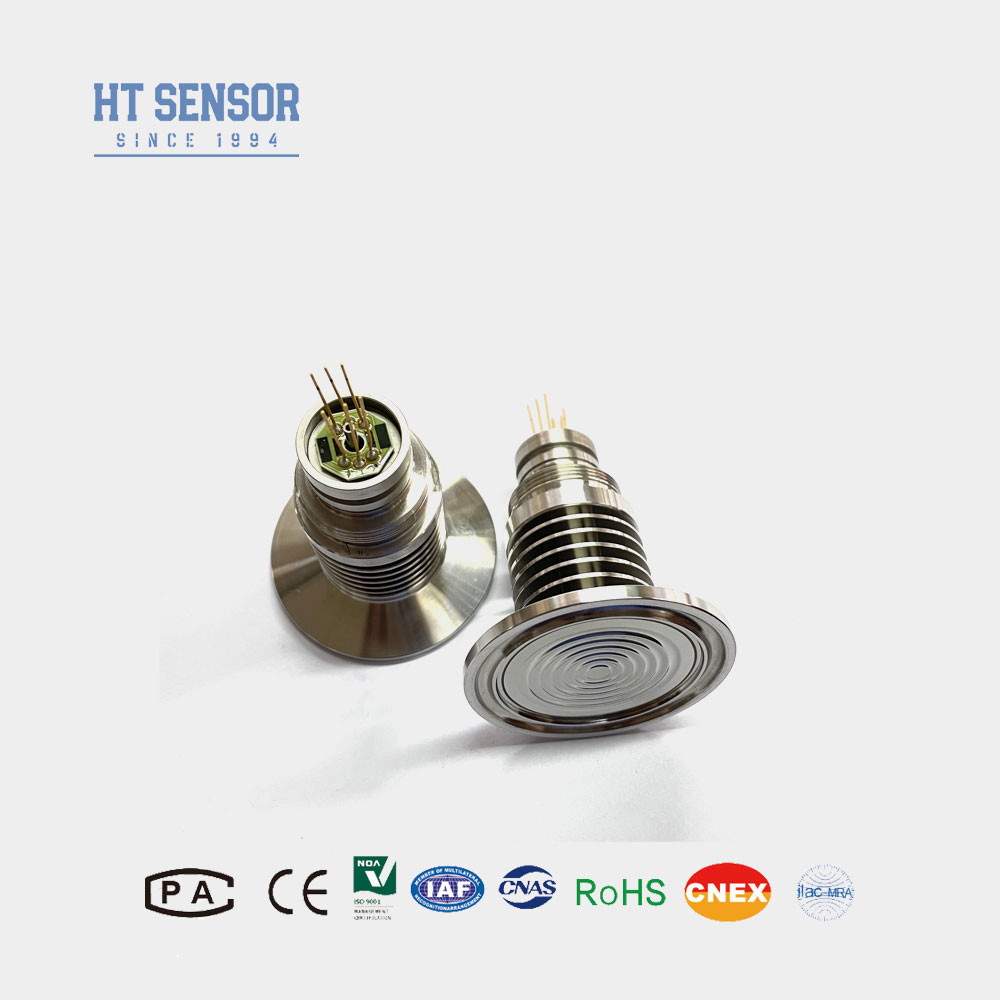

Ηλεκτρονικός αισθητήρας HT-IQT-B Διαχυμένος αισθητήρας πίεσης πυριτίου για τη μέτρηση υψηλών θερμοκρασιών

HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor For High Temperature Measurement
HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor For High Temperature Measurement
HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor For High Temperature Measurement HT Sensor HT-IQT-B Diffused Silicon Pressure Sensor For High Temperature Measurement
Βασικές πληροφορίες
Τόπος καταγωγής: Μπαότζι, Κίνα.
Μάρκα: HT SENSOR
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: Δοκιμαστικό υλικό
Ποσότητα παραγγελίας min: 1
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Τυπικό πακέτο εξαγωγών
Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
Όροι πληρωμής: Western Union, L/C, T/T
Δυνατότητα προσφοράς: 5000PCS/μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Σχήμα αριθ.: Δοκιμαστικό υλικό Πεδίο: 0-35kpa~3.5Mpa
Τύπος καλωδίωσης: Χρυσόχρυσες καρφίτσες Kovar Μέσο μέτρησης: ΑΕΡΑ και υγρό νερό και λάδι
Δήμος: 500,4 mm Αποδόσεις: σήμα των MV
Δύναμη: 1.5mA Τύπος: Διαχυμένος αισθητήρας πίεσης πυριτίου
Τύπος σήματος εξόδου: Ανάλογο Υλικό: 316L από ανοξείδωτο χάλυβα
Επισημαίνω:

Διαχυμένος αισθητήρας πίεσης πυριτίου

,

Αισθητήρας πίεσης πυριτίου υψηλής θερμοκρασίας

,

Δέκτης πίεσης πυριτίου HT-IQT-B

Περιγραφή προϊόντων

Ηλεκτρονικός αισθητήρας HT-IQT-B Διαχυμένος αισθητήρας πίεσης πυριτίου για τη μέτρηση υψηλών θερμοκρασιών

HT-IQT-BΠιεζοανταποδοτικόΑισθητήρας πίεσης πυριτίου

Εισαγωγή αισθητήρα πίεσης διάχυτου πυριτίου:



Ο αισθητήρας πίεσης από πυρίτιο HT - IQT - B είναι ένα είδος ενσωματωμένου διαφράγματος. Η πίεση μεταφέρθηκε στο ευαίσθητο τσιπ μέσω διαφράγματος από ανοξείδωτο χάλυβα και σφραγισμένου πετρελαίου σιλικόνης.Το τσιπ του αισθητήρα μετατρέπει την πίεση σε ένα ανιχνεύσιμο ηλεκτρικό σήμα millivoltΈτσι, μπορούμε να παρατηρήσουμε διαισθητικά την τιμή πίεσης του μετρούμενου μέσου.υψηλής θερμοκρασίας μέσο αποτέλεσμα μέτρησης είναι καλόΤο γυμνό επίπεδο διάφραγμα είναι εύκολο στο καθαρισμό και έχει καλή επίδραση στη μέτρηση των ιξώδεις μέσων.



Ηλεκτρονικός αισθητήρας HT-IQT-B Διαχυμένος αισθητήρας πίεσης πυριτίου για τη μέτρηση υψηλών θερμοκρασιών 0
Ηλεκτρονικός αισθητήρας HT-IQT-B Διαχυμένος αισθητήρας πίεσης πυριτίου για τη μέτρηση υψηλών θερμοκρασιών 1
Ηλεκτρονικός αισθητήρας HT-IQT-B Διαχυμένος αισθητήρας πίεσης πυριτίου για τη μέτρηση υψηλών θερμοκρασιών 2

Ηλεκτρική απόδοσηαπό διάχυτο πυρίτιο αισθητήρα πίεσης:
  1. Η παροχή ενέργειας: ≤ 2mA DC (0,4-1,5mA DC).
  2. Αντίσταση εισόδου: 2,5KΩ~6KΩ.
  3. Αντίσταση εξόδου: 2,5KΩ~6KΩ.
  4. Ηλεκτρική σύνδεση: Χρυσές καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm.
Παραμέτρους απόδοσηςαπό διάχυτο πυρίτιο αισθητήρα πίεσης:
Πεδίο μέτρησης Διάμετρος (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Απόλυτο (Α) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Σφραγισμένο 3500 KPaS
  Τύπος Μαξ Μονάδα
Μη γραμμικότητα   ±0.15 ±0.3 % F.S
Επαναληψιμότητα  0.05 0.1 % F.S
Υστερέση    0.05 0.1 % F.S
Μηδενική έξοδος αντιστάθμισης   0±1 0±2 mV
Πλήρης έκδοση   ≤ 20KPa 50 ± 10 50±30 mV
≥35kPa 100±10 100±30 mV
Μηδενική μετατόπιση θερμοκρασίας. ≤ 20KPa ±1 ±2 % F.S
≥35kPa ±0.5 ±1 % F.S
Πλήρης κλίμακα θερμοκρασία. ≤ 20KPa ±1 ±2 % F.S
≥35kPa ±0.5 ±1 % F.S
Αντισταθμισμένος Temp. ≤ 20KPa 0 ~ 50 oC
≥35kPa 0 ~ 70 oC
Θερμοκρασία λειτουργίας -20~80 oC
Θέρμανση αποθήκευσης -40~125 oC
Πίεση έκρηξης 5 φορές την πλήρη κλίμακα.
Μακροπρόθεσμη σταθερότητα 0.2 %  Ε.Χ./έτος
Υλικό διαφράγματος 316L
Αντίσταση μόνωσης ≥ 200MΩ 100VDC
Σοκ 100 g, 11 ms
Χρόνος απόκρισης ≤ 1 ms
Σφραγίδα O-ring Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ
Μέσο πλήρωσης Ελαιόλαδο πυριτίου
Βάρος ~ 220g
Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 1,5mA @ 25°C

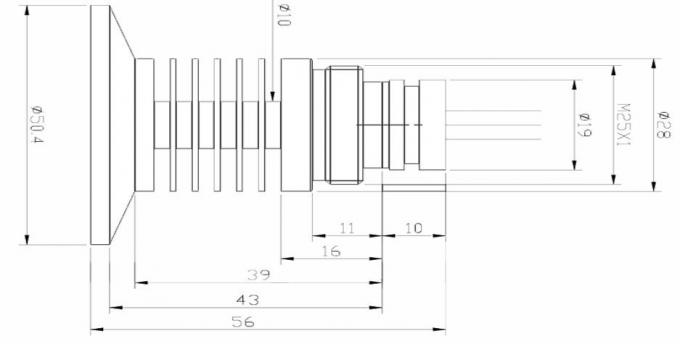

Σχέδιο κατασκευής
Διάσταση

Ηλεκτρονικός αισθητήρας HT-IQT-B Διαχυμένος αισθητήρας πίεσης πυριτίου για τη μέτρηση υψηλών θερμοκρασιών 3

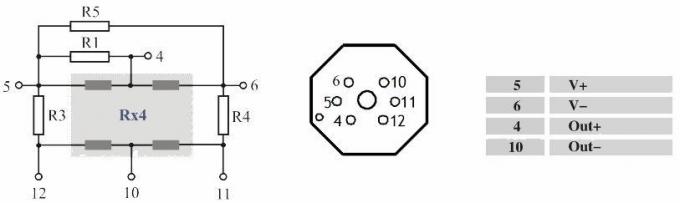

Ηλεκτρική σύνδεση και αντιστάθμιση
Ηλεκτρονικός αισθητήρας HT-IQT-B Διαχυμένος αισθητήρας πίεσης πυριτίου για τη μέτρηση υψηλών θερμοκρασιών 4

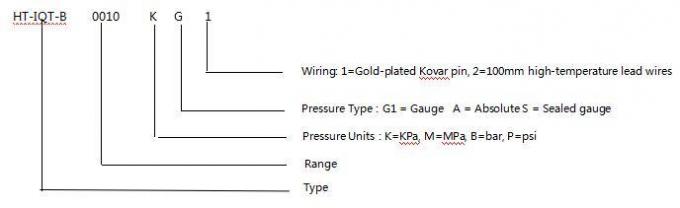

Παραδείγματα επιλογής
Ηλεκτρονικός αισθητήρας HT-IQT-B Διαχυμένος αισθητήρας πίεσης πυριτίου για τη μέτρηση υψηλών θερμοκρασιών 5
Συμβουλές παραγγελίας
1. Δώστε προσοχή στην τοποθέτηση μεταξύ του μεγέθους του πυρήνα και του σπιτιού του πομπού κατά τη διάρκεια της συναρμολόγησης για να επιτευχθεί ηαπαιτούμενη αεροστεγνότητα.
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
