Αισθητήρας πίεσης σιλικόνης με διάφραγμα επιπέδου για εύκολο καθαρισμό και υψηλή αξιοπιστία Κυψέλη αισθητήρα επιπέδου
Product Details
| Μοντέλο ΑΡΙΘ.: | HT24 | Νήμα: | G1/2 M20*1,5 1/2NPT |
|---|---|---|---|
| Μέσο μέτρησης: | Αέριο και υγρό | σειρά: | 0-10kpa~20Mpa |
| Εξουσία: | 1,5mA | Εμπορικό σήμα: | ΧένγκΤονγκ |
| Προέλευση: | Μπαότζι, Κίνα. | Τύπος: | Αισθητήρας πίεσης πέδησης με πιεστική αντίσταση |
| Για: | Μεταδότης πίεσης εκχύλισης | Τύπος σήματος εξόδου: | Αναλογικός τύπος |
| Υλικό: | 316L από ανοξείδωτο χάλυβα | Προσαρμογή: | OEM |
| Επισημαίνω |
Αισθητήρας πίεσης πυριτίου υψηλής αξιοπιστίας,Διάφραγμα διάφραγματος με ανιχνευτή πίεσης πυριτίου,Εύκολο καθαρισμός αισθητήρα πίεσης πυριτίου |
||
Product Description
Δοκιμαστική δομή διαφράγματος αισθητήρα πίεσης πυριτίου για εύκολο καθαρισμό και υψηλή αξιοπιστία

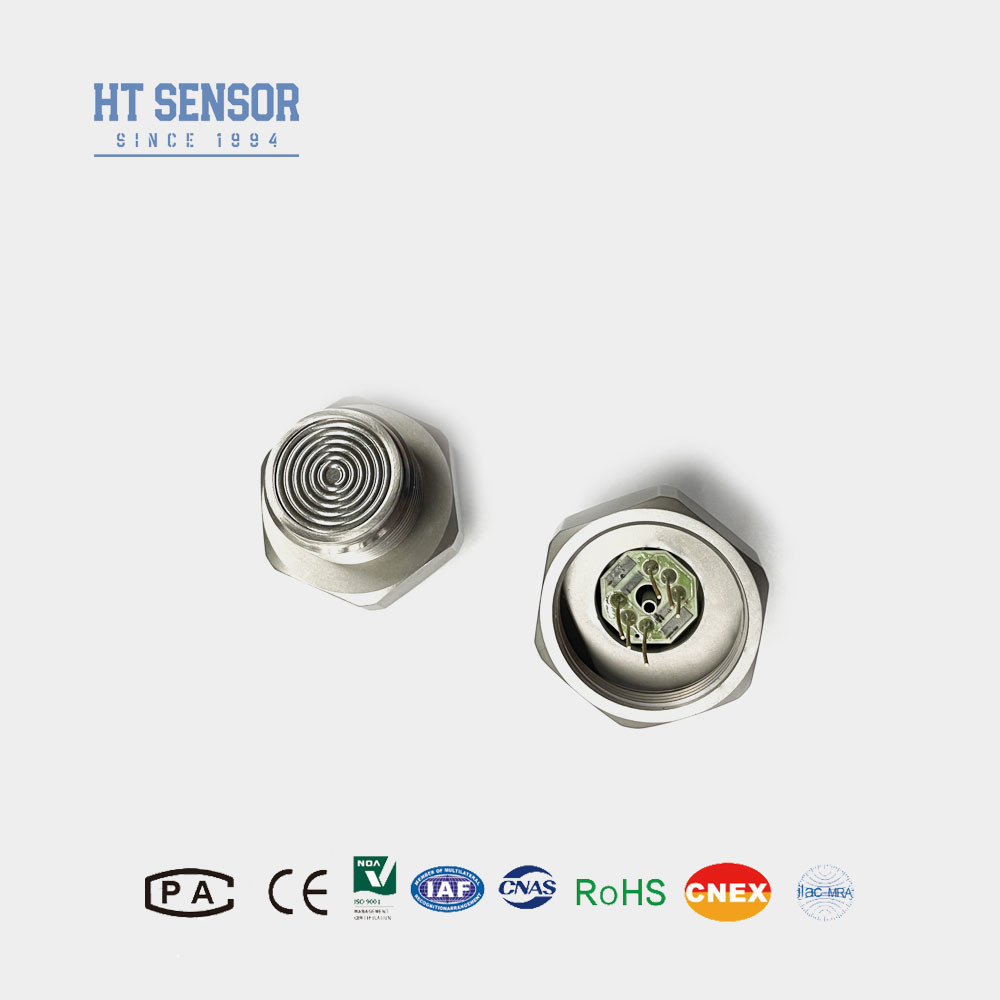

HT24 Πιεζοανταλλαστικός αισθητήρας πίεσης πυριτίου
Εισαγωγή αισθητήρα πίεσης πυριτίου διαφράγματος:
Το HT24 είναι ένας αισθητήρας πίεσης διαφράγματος με υψηλής σταθερότητας διάχυτο τσιπ πυριτίου.Η πίεση μεταφέρεται στο ευαίσθητο τσιπ μέσω ενός διάφραγματος από ανοξείδωτο χάλυβα και σφραγίζει το λάδι σιλικόνηςΤο προϊόν αυτό είναι μια επίπεδη διάφραγματική δομή με νήμα, G1/2 M20* 1.5 1/2NPT είναι το πιο συχνά χρησιμοποιούμενο νήμα. Εύκολο καθαρισμός, υψηλή αξιοπιστία. Κατάλληλο για τρόφιμα, υγεία και άλλες βιομηχανίες.
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή πίεσης πυριτίου με διάφραγμα:
- Χρησιμοποιώντας προηγμένη τεχνολογία και 316L στερεόχοιρο ατσάλιυλικά όπως τιτάνιο και Hastelloy για το διάφραγμα.
- Χρησιμοποιώντας κυκλώματα παχιάς ταινίας για αντιστάθμιση θερμοκρασίας και μηδενικό σημείο διόρθωση.
- εξαιρετική αξιοπιστία, επαναληψιμότητα και σταθερότητα.
- Ξεπλύνετε τη διάφραγματική δομή, ώστε να είναι εύκολο να καθαριστεί.
- Δυναμική παροχή: ≤2mA DC (τυπική 1.5mA DC)
- Αντίσταση εισόδου: 2,5KΩ~6KΩ
- Αντίσταση εξόδου: 2,5KΩ~6KΩ
- Ηλεκτρική σύνδεση: Χρυσές καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm.
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης πυριτίου με διάφραγμα: | |||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Σφραγισμένο | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | ||
| Πλήρης έκδοση | ≤ 20KPa | 50 ± 10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | ~ 55g | ||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 1,5mA @ 25°C | |||||

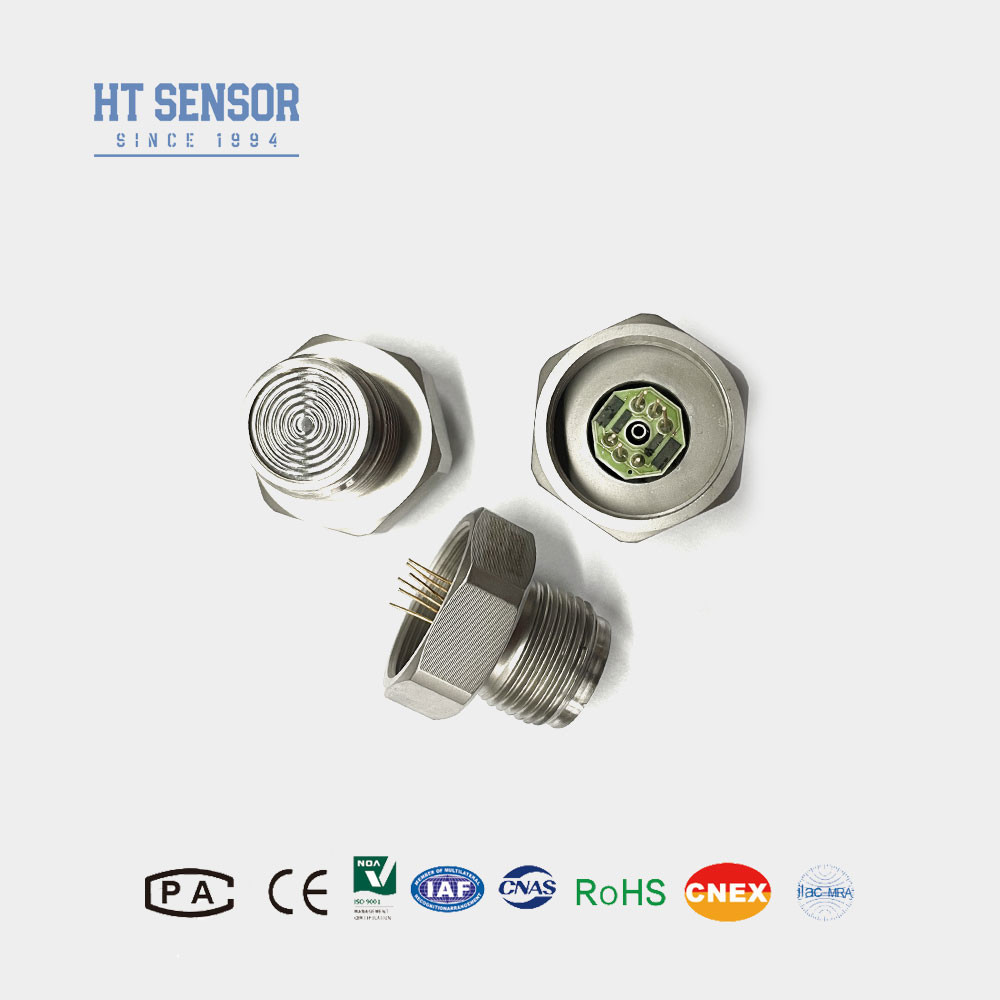

| Σχέδιο κατασκευής | |
| Διάσταση |
|

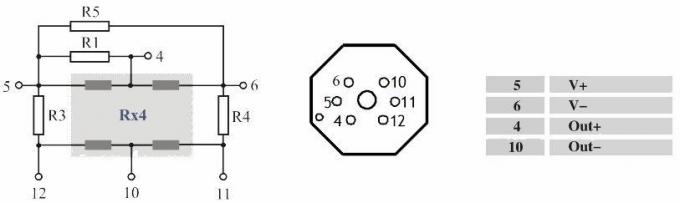

| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
- 1Κατά τη διάρκεια της συναρμολόγησης, πρέπει να δίνεται προσοχή στον συντονισμό μεταξύ του μεγέθους του πυρήνα και του σπιτιού του πομπού για την επίτευξη της απαιτούμενης στεγανότητας.
- 2. Κατά τη διαδικασία της συναρμολόγησης του κελύφους, για να διασφαλιστεί ότι η κατακόρυφη ευθυγράμμιση, και ομοιόμορφη πίεση, για να αποφευχθεί η κολλημένη ή βλάβη επιφάνειας αντιστάθμισης.
- 3Εάν το δοκιμαζόμενο μέσο δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
- 4. Αποφύγετε την πίεση του διαφράγματος του αισθητήρα με το χέρι ή με κοφτερά αντικείμενα, ώστε να μην καταστραφεί ο πυρήνας λόγω παραμόρφωσης ή τρύπησης του διαφράγματος.
- 5. Κρατήστε το στόμα του πυρήνα του μετρητή πίεσης ανοιχτό στην ατμόσφαιρα, αποτρέψτε το νερό, τον ατμό ή το διαβρωτικό μέσο να εισέλθουν στον πυρήνα του μετρητή πίεσης.6Εάν υπάρχει κάποια καρφίτσα αλλαγής, παρακαλούμε σύμφωνα με την ετικέτα στον πραγματικό αγωγό για αναφορά.
| Εταιρεία |
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Οι πομποί αισθητήρων πίεσης χαρακτηρίζονται από υψηλή ακρίβεια, αντοχή και εξαιρετική απόδοση, με τη δυνατότητα προσαρμογής.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες μέσω των υπηρεσιών OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Οι εγκαταστάσεις παραγωγής μας έχουν τη δυνατότητα να παράγουν μέχρι και 30.000 πομπούς αισθητήρα πίεσης το μήνα, εξασφαλίζοντας ότι μπορούμε να εκπληρώσουμε τις παραγγελίες μεγάλης κλίμακας.είναι σκόπιμο να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για ομαλή παραγωγή και προγραμματισμό παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: Τα τυποποιημένα μοντέλα έχουν συνήθως περίοδο παράδοσης 5~8 εργάσιμες ημέρες, ενώ τα εξατομικευμένα προϊόντα μπορεί να διαφέρουν.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Προσφέρουμε ανταγωνιστικές τιμές με έκπτωση για μεγάλες παραγγελίες ή μακροπρόθεσμες συνεργασίες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Τα προϊόντα μας παρέχονται με εγγύηση 24 μηνών από την ημερομηνία αποστολής και η υπηρεσία μας μετά την πώληση εξασφαλίζει άμεσες απαντήσεις εντός 24 ωρών μαζί με υποστήριξη εξ αποστάσεως μέσω δικτύου υπολογιστών.
