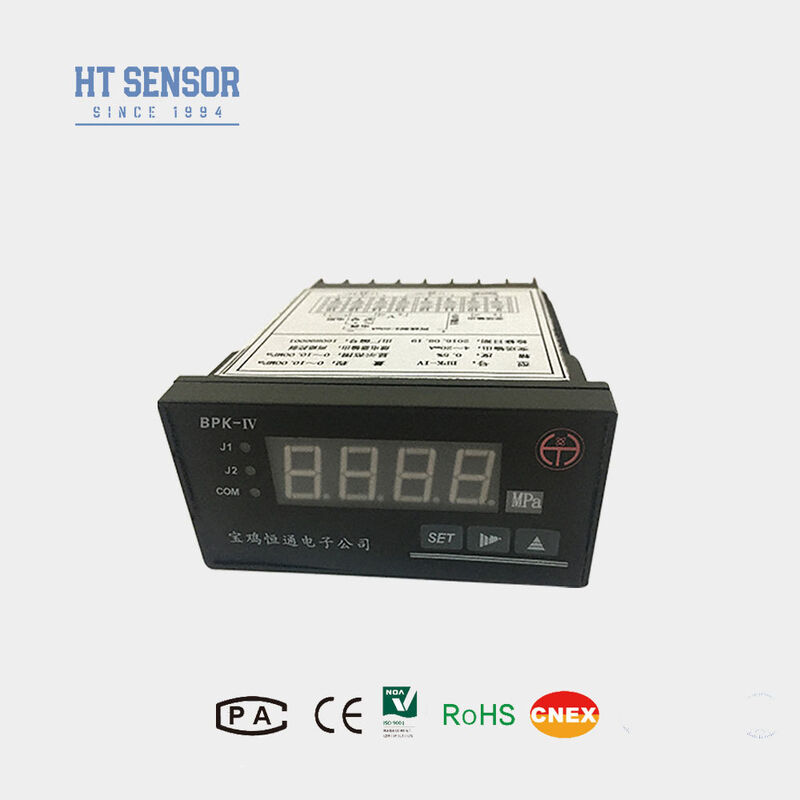

Διακόπτης/Μετρητής Πίεσης BPK-IV
Μαύρα πλαστικά υλικά οθόνης με λειτουργία ελεγκτή για βιομηχανικές εφαρμογές οργάνων.
Επισκόπηση Προϊόντος
Οι ελεγκτές της σειράς BPK-IV συνδυάζουν λειτουργίες οθόνης, ελέγχου και μετάδοσης για διάφορες εφαρμογές αυτόματου ελέγχου σε βιομηχανικά περιβάλλοντα.
Βασικά Χαρακτηριστικά
- Πολλαπλές επιλογές σήματος εισόδου, συμπεριλαμβανομένων RTD, Θερμοστοιχείου και τυπικών σημάτων
- Βαθμονόμηση εμβέλειας οθόνης για μη γραμμικά σήματα και δυνατότητα ρύθμισης γραμμικού σήματος
- Απομονωμένη έξοδος μετάδοσης με ανάλυση 12 bit και ρυθμιζόμενη εμβέλεια
- Δύο ρελέ εξόδου διαμορφώσιμα για ενέργειες συναγερμού υψηλού/χαμηλού, υψηλού/υψηλού-υψηλού ή χαμηλού/χαμηλού-χαμηλού
Τεχνικές Προδιαγραφές
Τροφοδοσία: 220VAC / 24VDC (±10%)
Περιβάλλον Λειτουργίας: Θερμοκρασία περιβάλλοντος 0~50°C; ≤85% σχετική υγρασία; μη διαβρωτικό περιβάλλον αερίου
Παράμετροι Σήματος Εισόδου
| Κωδικός Σήματος Εισόδου |
Σήμα Εισόδου |
Εμβέλεια Οθόνης |
Ανάλυση |
Ακρίβεια |
Αντίσταση Εισόδου |
| 00 | T TC | 0~400°C | 1°C | 0.2% | 100K |
| 01 | R TC | 0~1600°C | 1°C | 0.2% | 100K |
| 02 | J TC | 0~1200°C | 1°C | 0.2% | 100K |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 0.2% | 100K |
| 04 | B TC | 350~1800°C | 1°C | 0.2% | 100K |
| 05 | S TC | 0~1600°C | 1°C | 0.2% | 100K |
| 06 | K TC | 0~1300°C | 1°C | 0.2% | 100K |
| 07 | E TC | 0~900°C | 1°C | 0.2% | 100K |
| 08 | Pt100 RTD | -200.~600.0°C | 0.1°C | 0.2% | (0.2mA) |
| 09 | Cu50 RTD | -50.0~150.0°C | 0.1°C | 0.2% | (0.2mA) |
| 10 | 0~375Ω απομακρυσμένη πίεση | Προσαρμόσιμο από -1999 έως 9999 | Δείγμα 16bit A/D | 0.2% | (0.2mA) |
| 11 | 0~75mV διαιρέτης ρεύματος | | | 0.1% | 100K |
| 12 | 0~30mV | | | 0.1% | 100K |
| 13 | 0~5V τυπικό σήμα | | | 0.1% | 100K |
| 14 | 1~5V τυπικό σήμα | | | 0.1% | 100K |
| 15 | 0~10V τυπικό σήμα | | | 0.1% | 100K |
| 16 | 0~10 mA τυπικό σήμα | | | 0.1% | 20Ω |
| 17 | 0~20 mA τυπικό σήμα | | | 0.1% | 20Ω |
| 18 | 4~20 mA τυπικό σήμα | | | 0.1% | 20Ω |
Αναλογική Έξοδος Ρεύματος
| Σήμα Εξόδου Μετάδοσης |
Έξοδος Ρεύματος |
Εμβέλεια Μετάδοσης |
Απομονωμένη Τάση |
Μέγιστη Ανάλυση |
Ακρίβεια |
Χωρητικότητα Φόρτου |
Τάση Ανοιχτού Κυκλώματος |
| 00 | 4~20 mA | Μετάδοση δεδομένων εντός της εμβέλειας σε τυπικό σήμα ρεύματος | 1500V | 12bits | 0.3% | ≤500Ω | 15V |
| 01 | 0~20mA | | | | | |
Αυτό το προϊόν κατασκευάζεται είτε με σήματα ρεύματος εξόδου 4~20 mA είτε 0~20 mA. Για απαιτήσεις εξόδου τάσης, διατίθενται προσαρμοσμένες παραγγελίες ή οι χρήστες μπορούν να συνδέσουν εξωτερικές αντιστάσεις (250Ω ή 500Ω) για μετατροπή τάσης 1~5V, 0~5V ή 0~10V (η ακρίβεια της αντίστασης επηρεάζει άμεσα την ακρίβεια της τάσης εξόδου).
Προδιαγραφές Εξόδου Ρελέ
| Τάση |
Μέγιστο Ρεύμα (Ωμικό Φορτίο) |
Μέγιστο Ρεύμα (Επαγωγικό Φορτίο) |
Διάρκεια Ζωής Ρελέ |
| 250V/120V | 3A AC / 2A DC | 0.3A AC / 0.2A DC | >100.000 κύκλοι |
| 120V/48V | 4A AC / 3A DC | 0.4A AC / 0.3A DC |
| <48V | 5A AC / 4A DC | 0.5A AC / 0.4A DC |
Πρόσθετα Χαρακτηριστικά
- Εξωτερική τροφοδοσία DC24V/30mA για λειτουργία πομπού
- Αυτόματη αντιστάθμιση θερμοκρασίας για αισθητήρες θερμοστοιχείου
- Λειτουργία προστασίας αποσύνδεσης
Διαστάσεις Μοντέλου
| Μοντέλο |
Διάσταση Περιγράμματος |
Διάσταση Εξόδου Πίνακα (mm) |
Σημειώσεις |
| BPK-IIIS1 | 160×80×80 (Οριζόντιο) | 152+0.8×76+0.7 | |
| BPK-IIIS2 | 96×48×112 (Οριζόντιο) | 92+0.7×44+0.5 | |

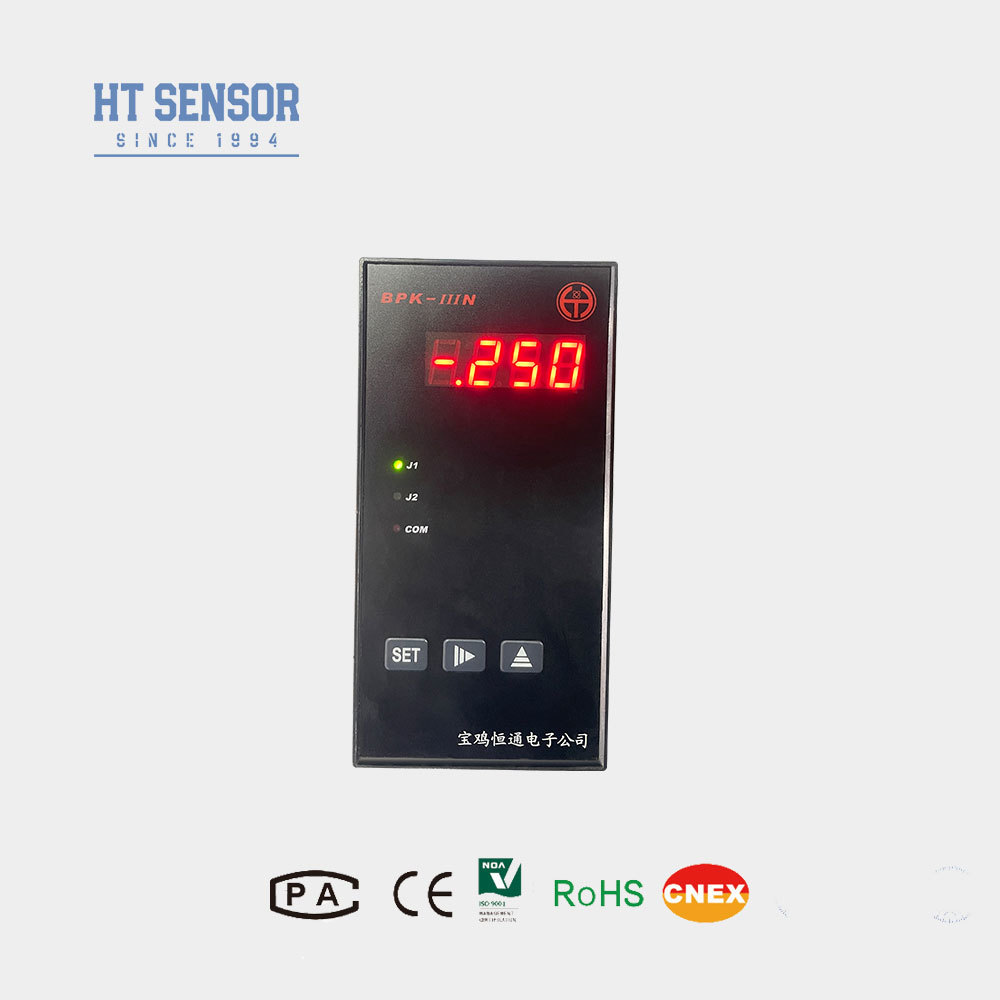

| BPK-IIIN1 | 80×160×80 (Κάθετο) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 (Κάθετο) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 (Τετράγωνο) | 92+0.7×92+0.7 | |
| BPK-IIIF2 | 48×48×108 (Τετράγωνο) | 44+0.5×44+0.5 | Με λυχνία συναγερμού J2 χωρίς ρελέ J2 |
| BPK-IIIF3 | 72×72×112 | 67+0.7×67+0.7 | |
Συχνές Ερωτήσεις
Ποια είναι τα χαρακτηριστικά των πομπών αισθητήρων πίεσης σας;
Υψηλή ακρίβεια, ανθεκτικότητα και εξαιρετική απόδοση. Διατίθεται προσαρμογή.
Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα ώστε να καλύπτουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
Ποια είναι η παραγωγική σας ικανότητα;
Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, διασφαλίζοντας ότι μπορούμε να καλύψουμε απαιτήσεις παραγγελιών μεγάλης κλίμακας. Συνιστούμε να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για τον προγραμματισμό παραγωγής και παράδοσης.
Ποια είναι η τυπική περίοδος παράδοσης;
5-8 εργάσιμες ημέρες για τυπικά μοντέλα. Τα προσαρμοσμένα προϊόντα ενδέχεται να διαφέρουν.
Πώς τιμολογούνται τα προϊόντα; Υπάρχουν εκπτώσεις;
Ανταγωνιστικές τιμές με εκπτώσεις διαθέσιμες για μαζικές παραγγελίες ή μακροχρόνιες συνεργασίες.
Ποια είναι η εγγύηση των προϊόντων σας; Και εξυπηρέτηση μετά την πώληση;
Εγγύηση 24 μηνών από την ημερομηνία αποστολής. Η ομάδα εξυπηρέτησης μετά την πώληση απαντά σε ερωτήματα εντός 24 ωρών, με απομακρυσμένη υποστήριξη δικτύου PC πάντα διαθέσιμη.
