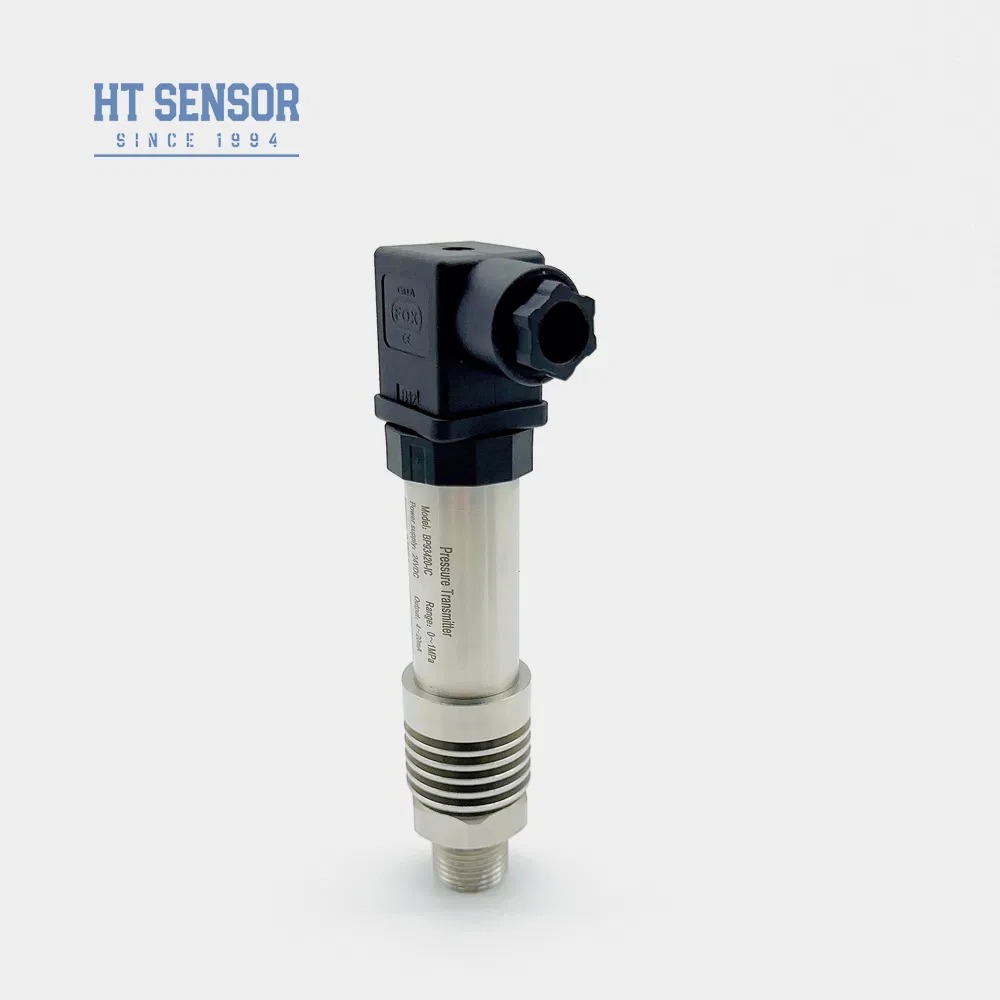

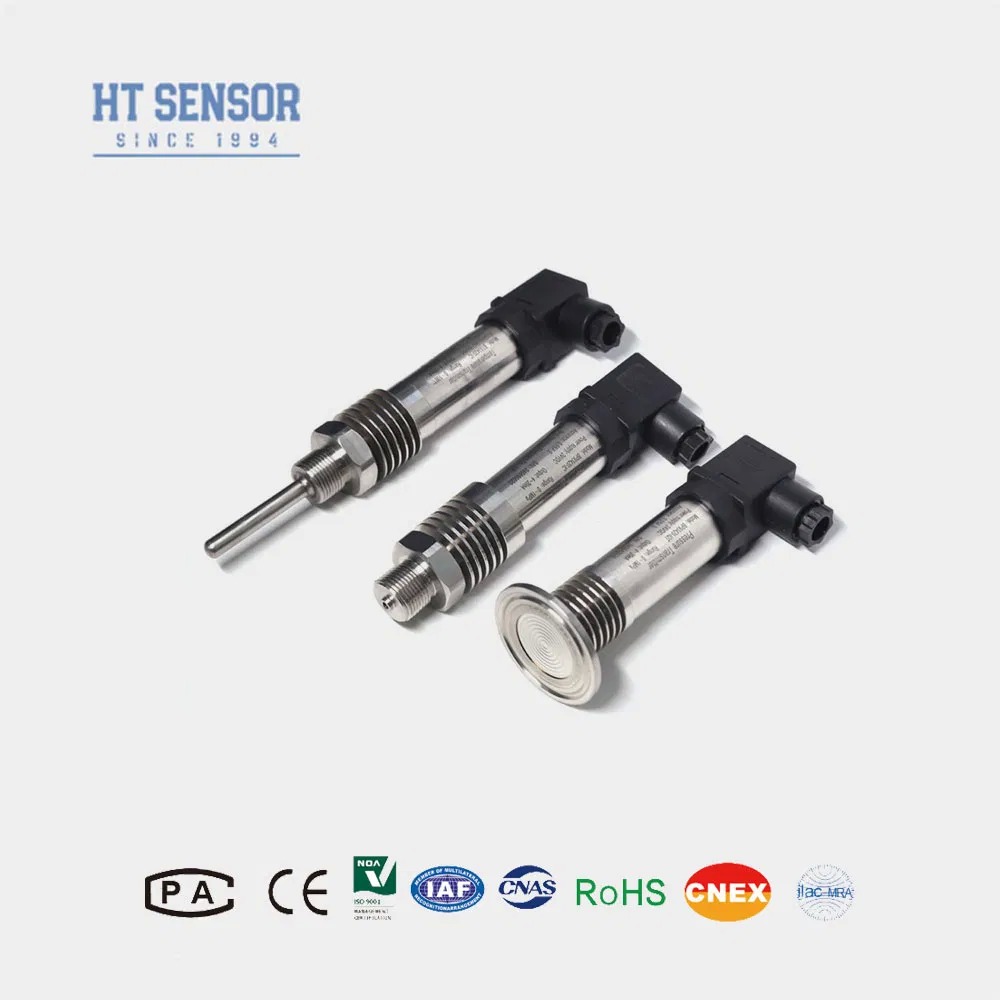

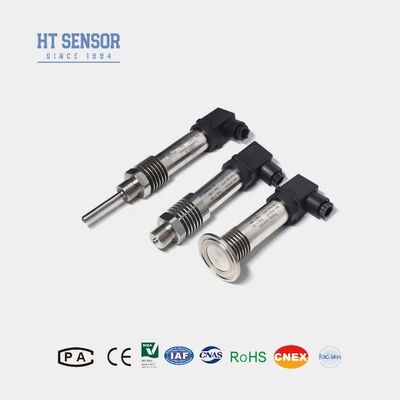

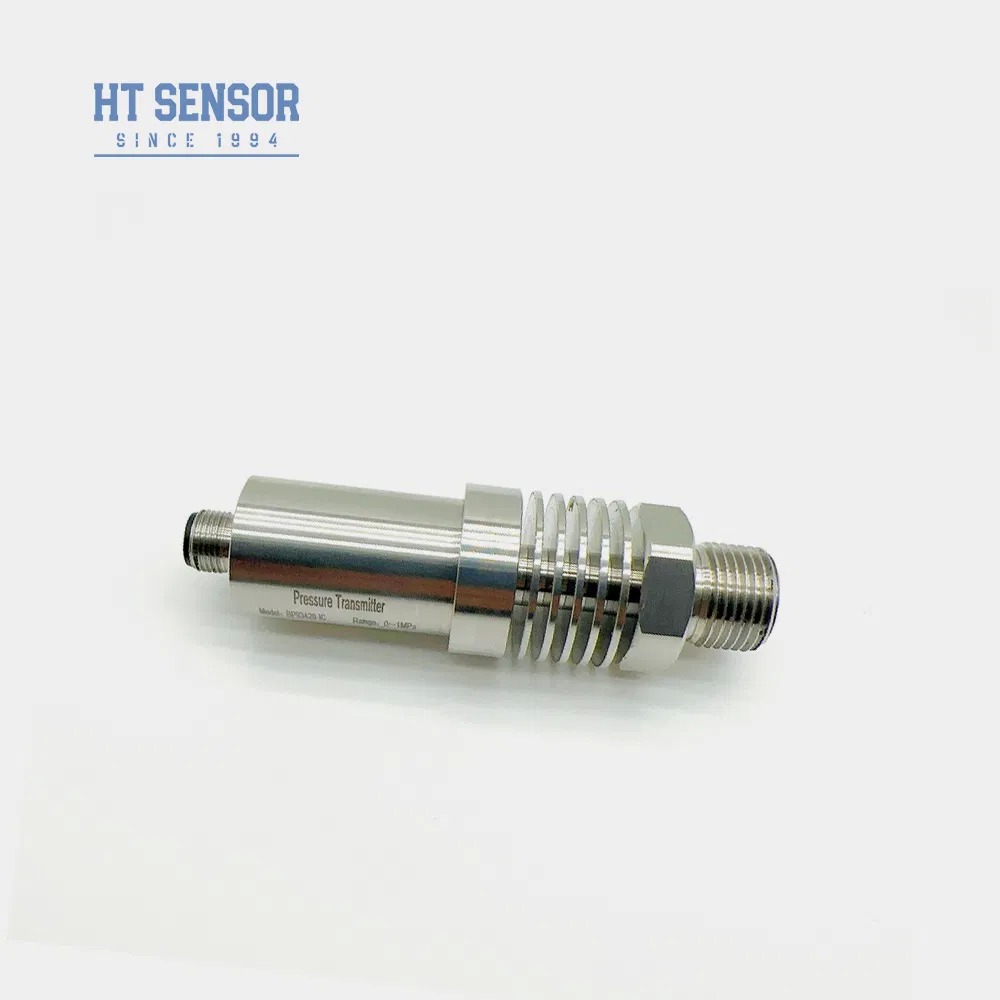

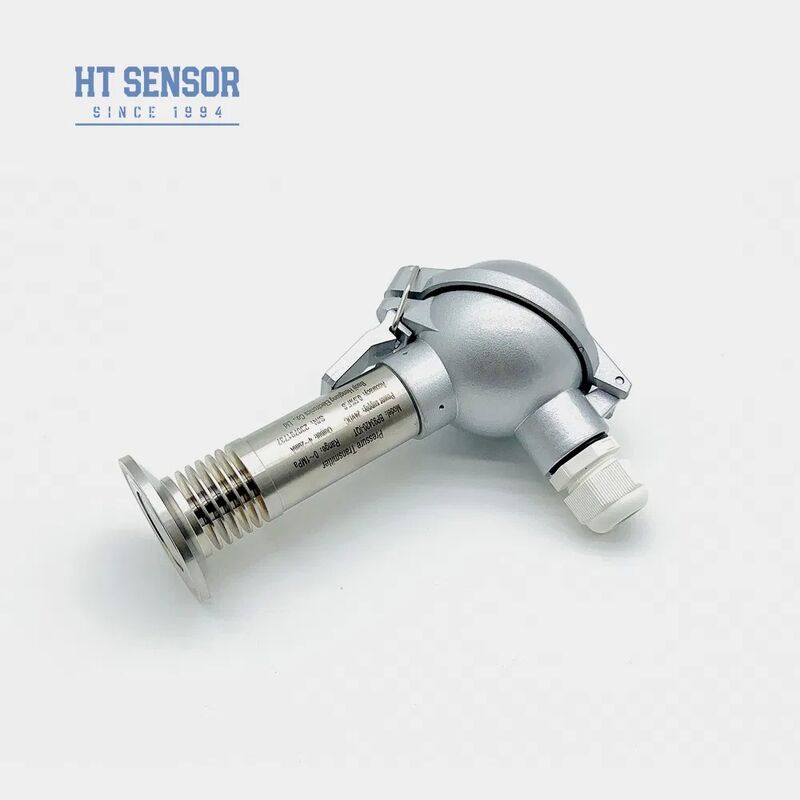

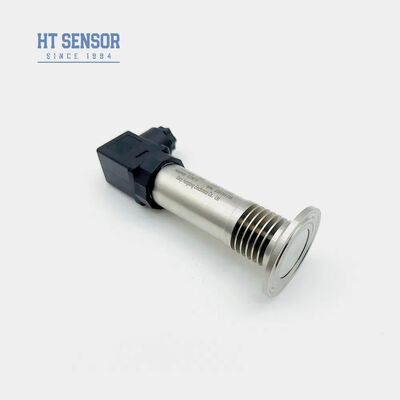

Μετατροπέας πίεσης υψηλής θερμοκρασίας BP93420IC
Ο BP93420-IC είναι ένας μετατροπέας πίεσης υψηλής θερμοκρασίας που χρησιμοποιεί τον προηγμένο πυρήνα πλήρωσης λαδιού απομόνωσης ανθεκτικότητας σε πίεση πυριτίου της σειράς HT ως βασικό στοιχείο μέτρησης. Ο αισθητήρας συλλαμβάνει αποτελεσματικά την πίεση του μετρούμενου μέσου μέσω μιας εξειδικευμένης δομής απαγωγής θερμότητας ενσωματωμένης στον μετατροπέα. Αυτός ο εξαιρετικός σχεδιασμός τον καθιστά ιδανικό για απαιτητικά περιβάλλοντα με υψηλές θερμοκρασίες, καθιστώντας τον ιδανική επιλογή για εφαρμογές που περιλαμβάνουν διακυμάνσεις θερμοκρασίας ή λειτουργούν υπό αυξημένες συνθήκες.
Βασικά Χαρακτηριστικά
- Ευρύ εύρος μέτρησης με κατασκευή από ανοξείδωτο χάλυβα
- Διαθέσιμες πολλαπλές διαμορφώσεις διεπαφής πίεσης
- Βαθμός προστασίας IP65 με περίβλημα από ανοξείδωτο χάλυβα
- Ρυθμιζόμενη βαθμονόμηση μηδενικής και πλήρους κλίμακας
- Μέτρηση υψηλής ακρίβειας με πλήρη δομή από ανοξείδωτο χάλυβα
Εφαρμογές
- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
- Εφαρμογές ναυτιλιακής και αεροπορικής βιομηχανίας
- Βιομηχανικές επιτόπιες διαδικασίες, συμπεριλαμβανομένων πετρελαίου, χημικών, μεταλλουργίας, παραγωγής ενέργειας και υδρολογίας
- Υδραυλικά και πνευματικά συστήματα ελέγχου
Παράμετροι Απόδοσης
| Εύρος Μέτρησης |
-100kPa…0kPa ~ 10kPa…100MPa |
| Τύπος Πίεσης |
Πίεση Μανόμετρου, Απόλυτη Πίεση, Σφραγισμένη Πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές του ονομαστικού εύρους |
| Ακρίβεια @ 25°C |
±0,25% (Τυπική) ±0,5% (Μέγιστη) |
| Επαναληψιμότητα |
0,1%FS |
| Υστέρηση |
0,1%FS |
| Μακροπρόθεσμη Σταθερότητα |
±0,1%F.S/Έτος (Τυπική) ±0,2%F.S/Έτος (Μέγιστη) |
| Συγκλίνουσα Θερμοκρασία Μηδενικού Σημείου |
±0,02%F.S/°C (≤100KPa) ±0,01%F.S/°C (>100KPa) |
| Συγκλίνουσα Θερμοκρασία Πλήρους Κλίμακας |
±0,02%F.S/°C (≤100KPa) ±0,01%F.S/°C (>100KPa) |
| Απόκριση Συχνότητας |
2.4Khz |
| Θερμοκρασία Αντιστάθμισης |
0-70°C (≤10mpa, προσαρμόσιμη) |
| Θερμοκρασία Λειτουργίας |
-20°C~150°C |
| Θερμοκρασία Αποθήκευσης |
-40°C~120°C |
| Δόνηση |
10g, 55Hz ~ 2kHz |
| Υλικό Περιβλήματος |
304,316L |
| Υλικό Διαφράγματος |
316L |
| Αντίσταση Μόνωσης |
100MΩ 100VDC |
| Βαθμός Αντιεκρηκτικής Προστασίας |
Ex db IIC T6 Gb |
| Βαθμός Προστασίας |
IP65 |
| Σφράγιση O-Ring |
Φθοροελαστικό |
| Βάρος |
~0,3kg |
Προδιαγραφές Σήματος Εξόδου
| Σήμα Εξόδου |
Τάση Τροφοδοσίας |
Τύπος Εξόδου |
| 4~20mA |
12~30VDC |
2/3/4 καλωδίων |
| 0~10/20mA |
3 καλωδίων |
0/1~5V, 0/1~10V, 0.5~4.5V |
| Πρωτόκολλο Επικοινωνίας RS485 |
5VDC, 3.6~30V / Μπαταρία |
4 καλωδίων |
Πληροφορίες Παραγγελίας
Σημαντικές Σημειώσεις Παραγγελίας
- Διασφαλίστε τη συμβατότητα του μέσου με τα μέρη επαφής του προϊόντος
- Τα προϊόντα αντιεκρηκτικού τύπου δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης
- Οι μετατροπείς με οθόνη LCD/LED απαιτούν τροφοδοσία ≥20VDC
- Εγκαταστήστε συσκευές προστασίας από κεραυνούς και διασφαλίστε τη σωστή γείωση
- Φθοροελαστικό O-ring ονομαστικής αντοχής -20°C έως 250°C (απαιτείται EPDM κάτω από -20°C)
- Προεπιλεγμένο μήκος καλωδίου: 1,5m (υλικό πολυαιθυλενίου)
- Καθορίστε ειδικές απαιτήσεις για δονήσεις, κρούσεις ή ηλεκτρομαγνητικές παρεμβολές
Οδηγός Παραγγελίας
BP93420XX | Μετατροπέας Πίεσης
Δομή Περιγράμματος
| IB |
Γενικός Μετατροπέας Πίεσης |
IX |
Μετατροπέας Πίεσης Οθόνης |
| IE |
Ανθεκτικός σε Κρούσεις Μετατροπέας Πίεσης Αεροπορίας |
IIC/III |
Βιομηχανικός Γενικός/Μετατροπέας Πίεσης Οθόνης |
| IF |
Ανθεκτικός στην Υγρασία Μετατροπέας Πίεσης |
IIE/IIIE |
Γενικός/Μετατροπέας Πίεσης Οθόνης |
| IN |
Μετατροπέας Πίεσης Αφιερωμένος σε Κλιματισμό |
|
|
| IC |
Μετατροπέας Πίεσης Υψηλής Θερμοκρασίας |
|
|
| IQ/IQT |
Μετατροπέας Πίεσης Μεγάλης Διαφράγματος /Υψηλής Θερμοκρασίας |
|
|
Επιλογές Διαμόρφωσης
| Κωδικός |
Τροφοδοσία |
Κωδικός |
Σήμα Εξόδου |
| D1 |
24VDC |
S1 |
4~20mADC |
| D2 |
5VDC |
S2 |
1~5VDC |
| D3 |
Άλλο |
S3 |
0~5VDC |
|
|
S4 |
0~10mADC |
|
|
S5 |
0~20mADC |
|
|
S6 |
0~10VDC |
|
|
S7 |
0.5~4.5VDC |
| Κωδικός |
Σύνδεση Πίεσης |
Κωδικός |
Ηλεκτρική Σύνδεση |
Κωδικός |
Τύπος Πίεσης |
| J1 |
M20×1.5 |
B1 |
Hirschmann |
G |
Πίεση Μανόμετρου |
| J2 |
G1/2 |
B2 |
PG7 Βύσμα |
A |
Απόλυτη Πίεση |
| J3 |
G1/4 |
B3 |
Έξοδος Σφραγισμένου Καλωδίου |
S |
Σφραγισμένη Πίεση Αναφοράς |
| J4 |
7/16-20UNF |
B4 |
Βιομηχανικό Περίβλημα 2088 |
|
|
| J5 |
Άλλο |
B5 |
Βιομηχανικό Περίβλημα 2088 με Οθόνη |
|
|
|
|
B6 |
Άλλο |
|
|
Συχνές Ερωτήσεις
Ποια είναι τα χαρακτηριστικά των μετατροπέων αισθητήρων πίεσης σας;
Υψηλή ακρίβεια, ανθεκτικότητα και εξαιρετική απόδοση. Δυνατότητα προσαρμογής.
Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
Ποια είναι η παραγωγική σας ικανότητα;
Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 μετατροπείς αισθητήρων πίεσης ανά μήνα, οπότε είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης.
Ποια είναι η τυπική περίοδος παράδοσης;
5~8 εργάσιμες ημέρες για τυπικά μοντέλα. Τα προσαρμοσμένα προϊόντα ενδέχεται να διαφέρουν.
Πώς τιμολογούνται τα προϊόντα; Υπάρχουν εκπτώσεις;
Ανταγωνιστικές τιμές με εκπτώσεις για μαζικές παραγγελίες ή μακροχρόνιους συνεργάτες.
Ποια είναι η εγγύηση των προϊόντων σας; Και η εξυπηρέτηση μετά την πώληση;
Ο χρόνος εγγύησης είναι 24 μήνες μετά την αποστολή, και η εξυπηρέτηση μετά την πώληση θα απαντήσει στις ερωτήσεις σας εντός 24 ωρών. Η απομακρυσμένη καθοδήγηση μέσω δικτύου υπολογιστή είναι πάντα διαθέσιμη.
