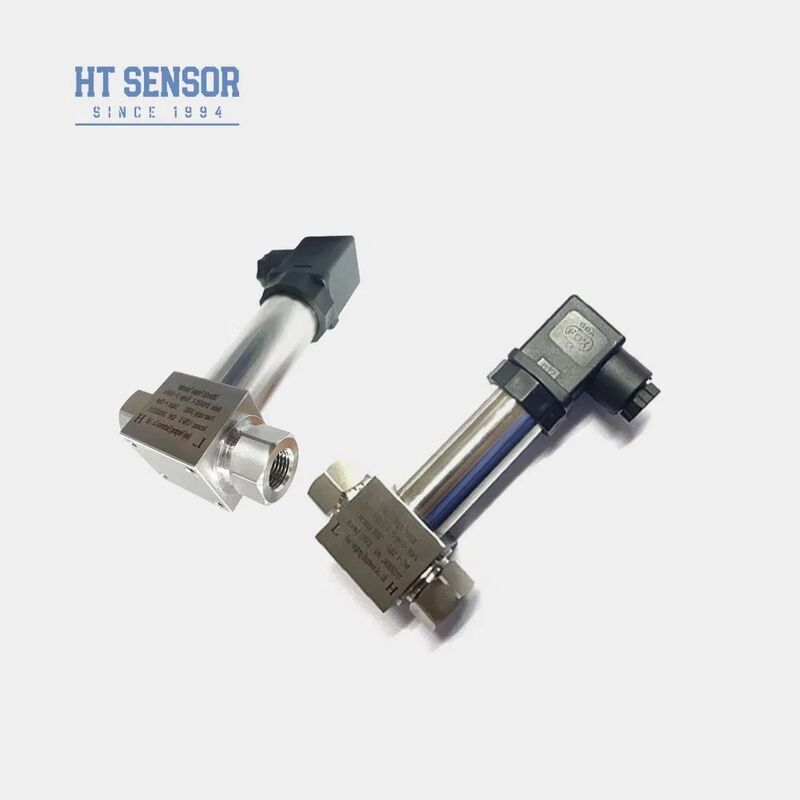

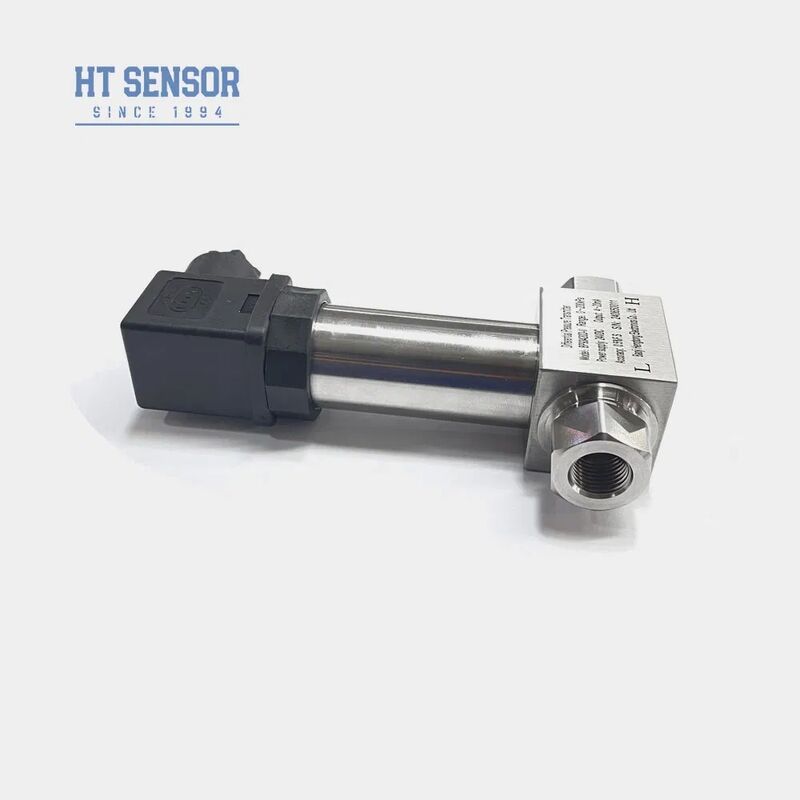

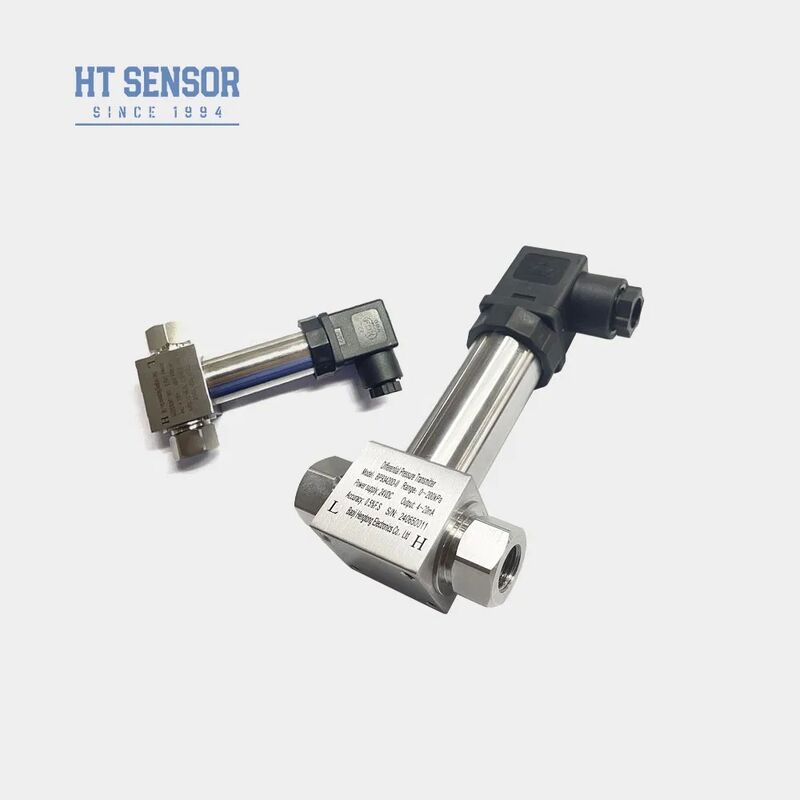

IP65 Προστασία Διαφορετικός πομπός πίεσης από ανοξείδωτο χάλυβα για διαφορετικό αισθητήρα μέτρησης επιπέδου
Product Details
| Μοντέλο ΑΡΙΘ.: | BP93420D-II | Μέσο μέτρησης: | Υγρά και αέρας |
|---|---|---|---|
| Βαθμός Ακρίβειας: | 0,25%, 0,5% | Εύρος πίεσης: | 0-10kpa...~2MPa |
| Αξιολόγηση IP: | IP65 | Υλικό στέγασης: | 304 SS |
| Βάρος: | ~ 0,45 kg | Υπερφόρτωση μονής πλευράς: | ≤3 φορές της ονομαστικής περιοχής |
| Στατική Πίεση: | Η ελάχιστη τιμή μεταξύ 5 φορές της ονομαστικής περιοχής ή 7 MPa | Επαναληψιμότητα: | ± 0,03% (τύπος) ± 0,05% FS (μέγιστο) |
| Μακροπρόθεσμη σταθερότητα: | ±0,5%FS/Έτος(≤200KPa) ±0,2%FS/Έτος(>200KPa) | Θερμοκρασία λειτουργίας: | -30ºC~80ºC |
| Θερμοκρασία αποθήκευσης: | -40ºC~100ºC | Υλικό διαφράγματος: | 316 λίτρα |
| Σήμα εξόδου: | 4~20mA, 0~10/20mA, 0/1~5V, 0,5~4,5V | ||
| Επισημαίνω |
Πομπός διαφορικής πίεσης 0,25% ακρίβειας,Αισθητήρας πίεσης προστασίας IP65 |
||
Product Description
- Σχεδιασμός δομής από ανοξείδωτο χάλυβα για συμπαγές μέγεθος και εύκολη εγκατάσταση
- Απαραίτητη αντιστάθμιση θερμοκρασίας και έλεγχο γήρανσης για σταθερή και αξιόπιστη απόδοση
- Ευέλικτες επιλογές ηλεκτρικής διεπαφής: σύνδεση ή άμεση καλωδίωση
- Μέτρηση διαφορικής πίεσης για αέρια και υγρά στις βιομηχανίες πετρελαίου, χημικών, ηλεκτρικής ενέργειας και υδρολογικών αγωγών
- Παρακολούθηση βιομηχανικών διεργασιών στους τομείς του πετρελαίου, της χημικής, της μεταλλουργίας, της παραγωγής ενέργειας και της υδρολογίας
- Μέτρηση πίεσης για αγωγούς και θάλαμους φούρνου
| Πεδίο μέτρησης | 0-10KPa...~2MPa |
|---|---|
| Τύπος πίεσης | Διαφορετική Πίεση |
| Μονόπλευρη υπερφόρτωση | ≤3 φορές το ονομαστικό εύρος |
| Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Αλλαγή θερμοκρασίας μηδέν | ±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Τεχνολογική μετατόπιση | ±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Θέρμανση λειτουργίας | -30 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 100 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
| Αξιολόγηση προστασίας | IP65 |
| Βάρος | ~ 0,45 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια | |
| 0/1 ~ 5V 0.5 ~ 4.5V |
5VDC |
- Διασφάλιση της συμβατότητας του μετρούμενου μέσου με τα μέρη που έρχονται σε επαφή με το προϊόν
- Εγκατάσταση αντλίας τριών βαλβίδων μεταξύ σημείου μέτρησης και πομπού για αξιόπιστη λειτουργία
- Διασύνδεση πίεσης θέσης οριζόντια κατά την εγκατάσταση για την ελαχιστοποίηση της επίδρασης της θέσης
- Να προσδιορίζονται ειδικές απαιτήσεις για ισχυρές δονήσεις, στιγμιαίες συγκρούσεις, ηλεκτρομαγνητικές παρεμβολές ή παρεμβολές ραδιοσυχνοτήτων
| BP93420XX | Μεταδότης πίεσης |
| Κωδικός | Σχέδιο κατασκευής |
| ΔΙΙ | Διαφορετικός μεταβιβαστής πίεσης |
| Πεδίο μέτρησης | 0-10KPa...~2MPa |
| Κωδικός | Ηλεκτρική τροφοδοσία |
| Δ1 | 24VDC |
| D2 | 5VDC |
| Δ3 | Άλλα |
| Κωδικός | Σήμα εξόδου |
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Κωδικός | Σύνδεση πίεσης |
| J1 | M20 × 1,5 αρσενικό |
| J2 | G1/2 Άντρας |
| Ε3 | G1/4 Άντρας |
| J4 | 1/2 NPT αρσενικό |
| J5 | Άλλα |
| Κωδικός | Ηλεκτρική σύνδεση |
| Β1 | Χίρσμαν |
| Β2 | PG7 Σφραγίδα |
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 | Άλλα |
| Κωδικός | Τύπος πίεσης |
| D | Διαφορετική Πίεση |
Product Highlights
Πομπός διαφορικής πίεσης BP93420D-II για μέτρηση στάθμης υγρού. Υψηλή ακρίβεια (0,25%-0,5%), προστασία IP65, περίβλημα από ανοξείδωτο χάλυβα 304. Προσαρμόσιμα εύρη 0-10kPa~2MPa. Ιδανικό για βιομηχανίες πετρελαίου, χημικών, ηλεκτρικής ενέργειας.
