Ασφαλής μετρητής πίεσης πυριτίου
Product Details
| Μοντέλο ΑΡΙΘ.: | HT19 | Τύπος νήματος: | Οχι |
|---|---|---|---|
| Τύπος καλωδίωσης: | Τετρασύρματα ή χρυσοκάλυβες καρφίτσες Kovar | Μέσο μέτρησης: | Αέριο και υγρό |
| Σειρά: | -100kpa~0~10kpa~100Mpa | Μέσο πλήρωσης: | Πετρέλαιο πυριτίου |
| Μακροπρόθεσμη σταθερότητα: | 0.2%F.S/Year | Τύπος: | Αισθητήρας πίεσης πυριτίου |
| Για: | Διαχυμένος μεταδότης πίεσης πυριτίου | Προσαρμογή: | Διαθέσιμο | Προσαρμοσμένο αίτημα |
| Επισημαίνω |
Μετατροπέας πίεσης απόλυτου μετρητή,Πετρέλαιο μετασχηματιστή πίεσης πιεζοαπομείωσης ISO9001,Αισθητήρας μετατροπέα πίεσης νερού ISO9001 |
||
Product Description
HT19 Hengtong Absolute Gauge Piezoresistive Silicon Pressure Sensor για νερό και λάδι
Ασφαλής μετρητής μετατροπέας πίεσης πετρελαίου και νερού, αισθητήρας μετατροπέας πίεσης
HT19 Πιεζοανταγωγικός αισθητήρας πίεσης πυριτίου
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
Το HT19 λειτουργεί ως πιεστικός αισθητήρας πίεσης από πυρίτιο, με πυρήνα που αποτελείται από ένα εξαιρετικά σταθερό διάχυτο στοιχείο πυριτίου.την πίεση υγρών και αερίων με τη μετάδοση της πίεσης του δοκιμαζόμενου μέσου στο διάφραγμα πυριτίου μέσω διαφραγμού απομόνωσης και πετρελαίου πυριτίου.Η ευελιξία του αισθητήρα χρησιμοποιείται ευρέως σε συμπιεστές αέρα και συστήματα ψύξης
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή πίεσης από πυρίτιο:
- 1Χρησιμοποιώντας προηγμένη τεχνολογία και 316L στερεόχοιρο ατσάλι υλικά όπως το τιτάνιο και το Hastelloy για το διάφραγμα
- 2Χρησιμοποιώντας κυκλώματα παχιάς ταινίας για την αντιστάθμιση θερμοκρασίας και το μηδενικό σημείο διόρθωση
- 3.εξαιρετική αξιοπιστία, επαναληπτικότητα και σταθερότητα
Εφαρμογέςαπό ανιχνευτή πίεσης από πυρίτιο:
- 1.Κατάλληλο για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με 316L συμβατότητα από ανοξείδωτο χάλυβα
- 2Εφαρμόζεται σε διάφορες βιομηχανικές εγκαταστάσεις, συμπεριλαμβανομένων πετρελαίου, χημικών, μεταλλουργίας, ενέργειας και υδρολογίας
- 3Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες
- 4.Είναι κατάλληλο για υδραυλικά και πνευματικά συστήματα ελέγχου
- 5Χρησιμοποιείται σε εφαρμογές ελέγχου διαδικασιών
Ηλεκτρική απόδοσηαπό ανιχνευτή πίεσης από πυρίτιο:
- 1Ηλεκτρική τροφοδοσία: ≤2mA DC (τυπική 1.5mA DC)
- 2.Αντίσταση εισόδου: 3KΩ~6KΩ
- 3.Αντίσταση εξόδου:2.5KΩ~6KΩ

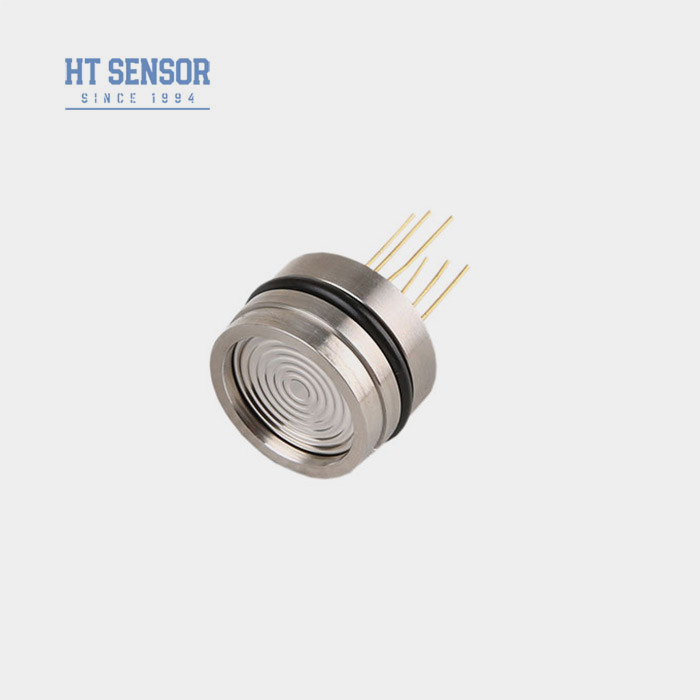

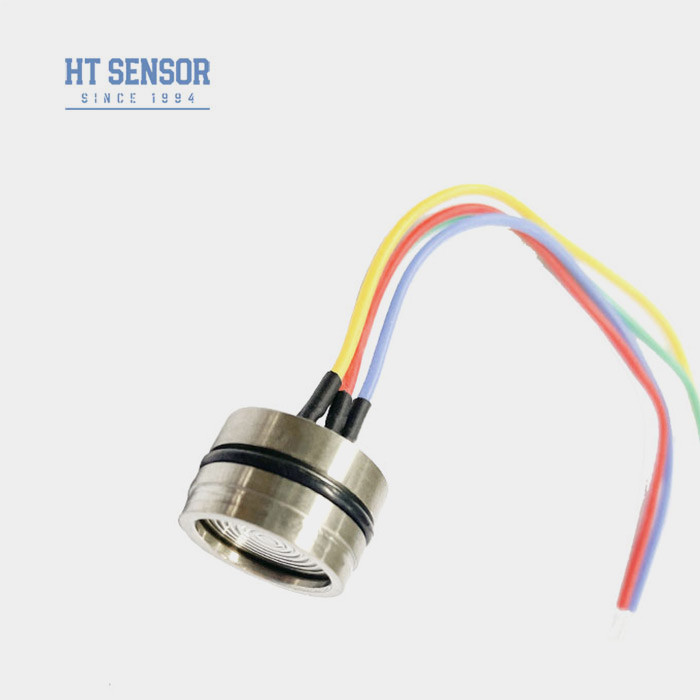

- 4Ηλεκτρική σύνδεση: Χρυσοκάλυβες καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm.
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο: | |||||
| Πεδίο | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Σφραγισμένο | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος | 0±1 | 0±2 | mV | ||
| Έκδοση διαστήματος | ≤ 20KPa | 50 ± 10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Λάθος θερμοκρασίας μηδενικό | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Τεχνολογική ανάλυση | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Δαχτυλίδι νιτρικού ή δαχτυλίδι φθορίου | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | περίπου 20 γραμμάρια | ||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 1,5mA @ 25°C | |||||
| Σχέδιο κατασκευής από ανιχνευτή πίεσης από πυρίτιο | |
| Τύπος 1 | |
| Τύπος 2 | |
| Ηλεκτρική σύνδεση και αντιστάθμισηαπό ανιχνευτή πίεσης από πυρίτιο |
|
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
| Ερωτήσεις και απαντήσεις |
.
.
