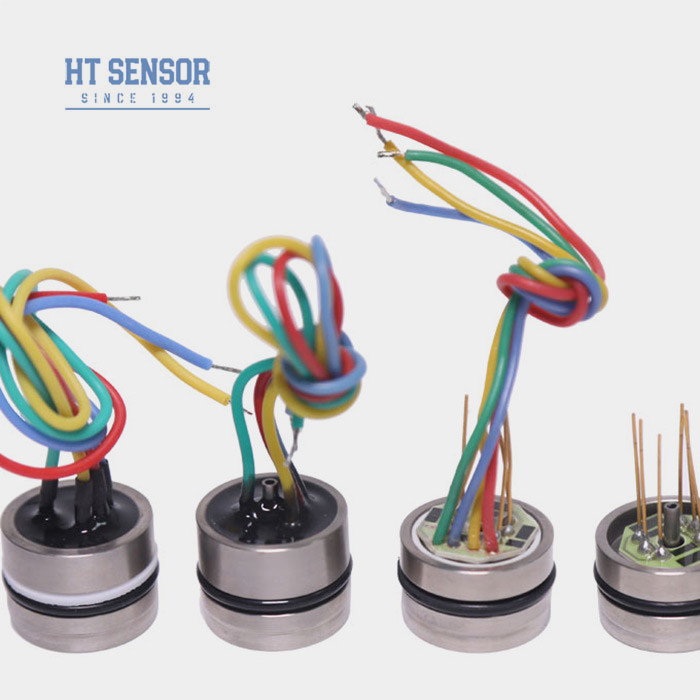

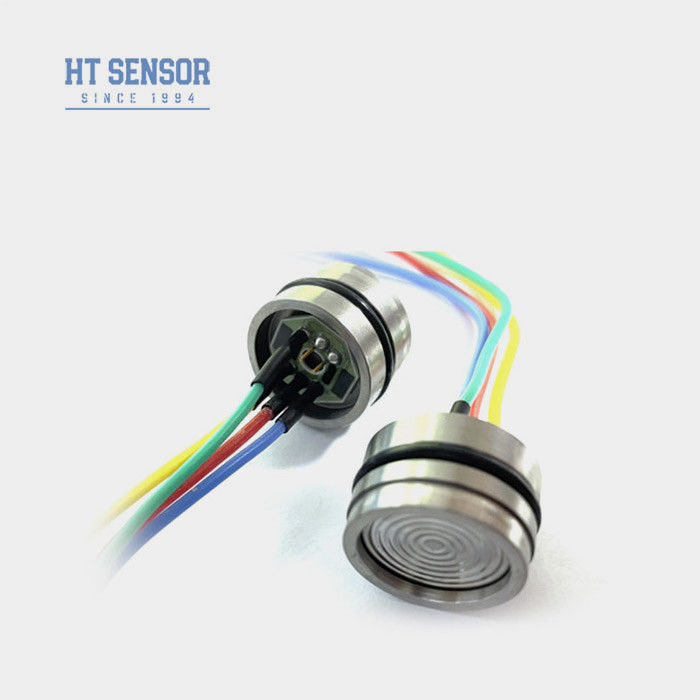

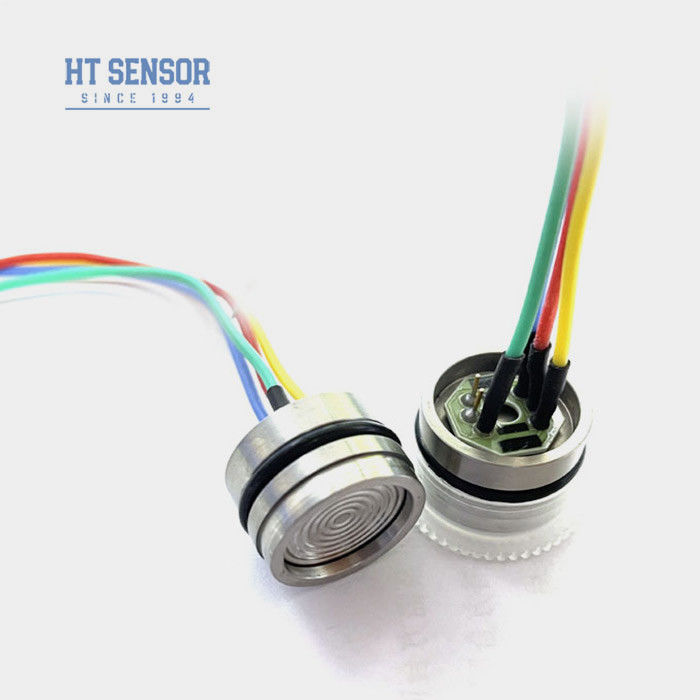

19 mm διάμετρος αισθητήρας διαφράγματος πυριτίου 316L αισθητήρας πίεσης πιεζοαπομείωσης
Product Details
| Υλικό: | 316L | ελάχιστο εύρος: | 10KPA |
|---|---|---|---|
| Μέγιστο εύρος: | 100MPa | Προμήθεια: | λιγότερο από 2mA |
| Παραγωγή: | σήμα των MV | επιλέξιμος: | Καλώδιο σιλικόνης τέσσερις-χρώματος |
| Μοντέλο: | HT19 | Ψηλά: | 12 χιλιοστά |
| Επισημαίνω |
Αισθητήρας πίεσης διαφράγματος πυριτίου 19 mm,Αισθητήρας πίεσης διαφράγματος πυριτίου 316L,316L αισθητήρας πίεσης πιεζοαπομείωσης |
||
Product Description
HT19 19mm Διαμέτρου 316L υλικό Mv σήμα εξόδου διάχυση κυψελών αισθητήρα πίεσης πυριτίου
HT19 ΠιεζοανταποδοτικόΣιλικόνηΑισθητήρας πίεσης
Εισαγωγή αισθητήρα πίεσης από πυρίτιο 15 mm:
HT19 πιεζοανταγωγικός αισθητήρας πίεσης πυριτίου, το κύριο συστατικό του είναι υψηλής σταθερότητας διάχυτη αντανάκλαση πυριτίου αισθητήρα στοιχείο.Η συσκευή αισθητήρα χρησιμοποιεί λάδι σιλικόνης για τη μεταφορά πίεσης από ένα διάφραγμα από ανοξείδωτο χάλυβα 316L στο στοιχείο αισθητήραΓια τη μέτρηση της πίεσης του αερίου και του υγρού χρησιμοποιήθηκε η μέθοδος πιονταριστικού αποτελέσματος διαχυμένου πυριτίου.και η τιμή είναι φθηνότερη από άλλες μορφές.
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή πίεσης από πυρίτιο 15 mm:
- Ευρύ φάσμα μετρήσεων:0~10KPa~100Mpa
- Πιεζοανταποκρουστικό συλλέκτη πυριτίου
- Πλήρης 316LSS, Πλήρης τιτάνιο ή διάφραγμα Hastelloy
- Στήριξη δαχτυλιδιών
- Υψηλή ακρίβεια και σταθερότητα
Εφαρμογέςαπό ανιχνευτή πίεσης από πυρίτιο 15 mm:
- Μέτρηση πίεσης αερίου και υγρού
- Εκμετάλλευση πετρελαίου
- Υδροδότηση, θερμοδότηση της πόλης
- Σύστημα ελέγχου διαδικασίας
- Επιθεώρηση αεροπορίας και ναυσιπλοΐας
- Υδραυλική πίεση
Ηλεκτρική απόδοσηαπό ανιχνευτή πίεσης από πυρίτιο 15 mm:
- Προμήθεια:1.5mADC
- Αντίσταση εισόδου:3KΩ~6KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Αντίσταση μόνωσης:≥100MΩ/50VDC
- Η τάση μόνωσης: 500VAC μεταξύ της θήκης και της ηλεκτρικής σύνδεσης δεν θα προκαλέσει ζημιά
- Μεσαία συμβατότητα: υγρό, αέριο συμβατό με ανοξείδωτο χάλυβα 316L
Προδιαγραφή επιδόσεων του αισθητήρα πίεσης από πυρίτιο
| Παράμετροι |
Περιοχή: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Τυπικό | Μαξ. Μαξ. | Μονάδες | ||
| Πίεση Μη γραμμικότητα |
±0.15 |
±0.3 | % F.S | |
| Επαναλαμβανόμενη πίεση και υστερέση | 0.02 | 0.05 | % F.S | |
| Μηδενική έξοδος | 0±1 | 0±2 | mV | |
| Έκδοση διαστήματος | ≤ 20KPa | 50 ± 10 | 50±30 | mV |
| ≥ 35 KPa | 100±10 | 100±30 | mV | |
| Λάθος θερμοκρασίας μηδενικό | ≤ 20KPa | ±1 | ±2 | % F.S |
| ≥ 35 KPa | ±0.5 | ±1 | % F.S | |
| Τεχνολογική ανάλυση | ≤ 20KPa | ±1 | ±2 | % F.S |
| ≥ 35 KPa | ±0.5 | ±1 | % F.S | |
| Πίεση απόδειξης | 3X Ονομαστική περιοχή ή 120MPa, όποιο από τα δύο είναι μικρότερο | - Τι; | ||
| Περιοχή θερμοκρασίας λειτουργίας | -20~80 | °C | ||
| Αντισταθμισμένο εύρος θερμοκρασίας | 0~70, 0~50 (περίοδος ≤20KPa) | °C | ||
| Πεδίο θερμοκρασίας αποθήκευσης | -40~125 | °C | ||
Σημείωση:Πάνω παράμετρος υπό συνθήκη:Προμήθεια: 1,5mA Θερμοκρασία: 25°C
Διάσταση
| Συμβουλές παραγγελίας |
1. Δώστε προσοχή στην τοποθέτηση μεταξύ του μεγέθους του πυρήνα και του σπιτιού του πομπού κατά τη διάρκεια της συναρμολόγησης για την επίτευξη της απαιτούμενης αεροστεγνότητας
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
