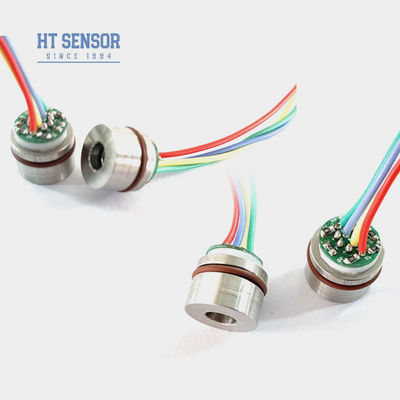

15mm Silicon Mini Pressure Sensor 10VDC Ατσάλι από ανοξείδωτο χάλυβα
Product Details
| Μοντέλο Αρ.: | HT15V | Τύπος νήματος: | Όχι |
|---|---|---|---|
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Μέσο μέτρησης: | Αέριο και υγρό |
| Σειρά: | 0-350kpa~20MPa | Προμήθεια: | 5-10VDC |
| Λέξεις-κλειδιά: | Μίνι αισθητήρας | Προσδιορισμός: | 15 χιλιοστών |
| Εμπορικό σήμα: | ΧένγκΤονγκ | Τύπος: | Μίνι ανιχνευτής πίεσης από πυρίτιο |
| Υλικό: | Ανοξείδωτο ατσάλι | Προσαρμογή: | Διαθέσιμα OEM και ODM |
| Επισημαίνω |
Μίνι αισθητήρας πίεσης 15mm από πυρίτιο,Μίνι αισθητήρας πίεσης από πυρίτιο 10VDC,10VDC αισθητήρας πίεσης από ανοξείδωτο χάλυβα |
||
Product Description

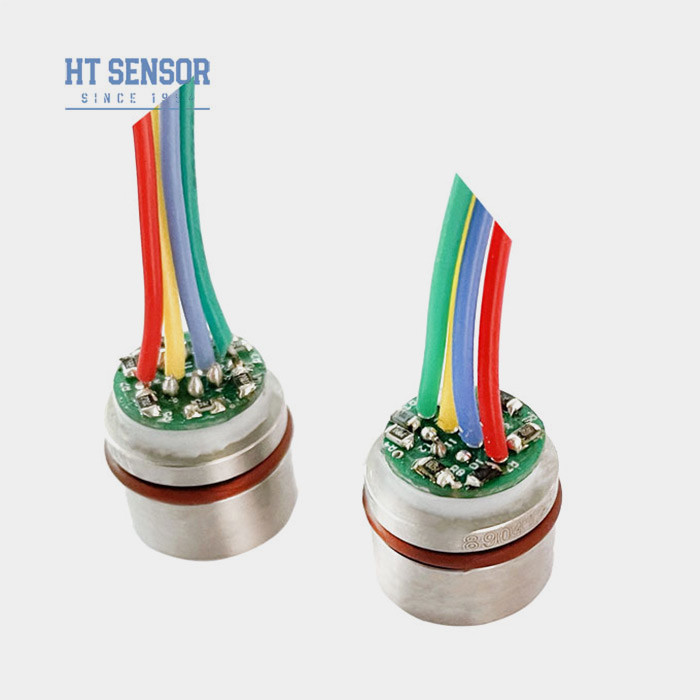

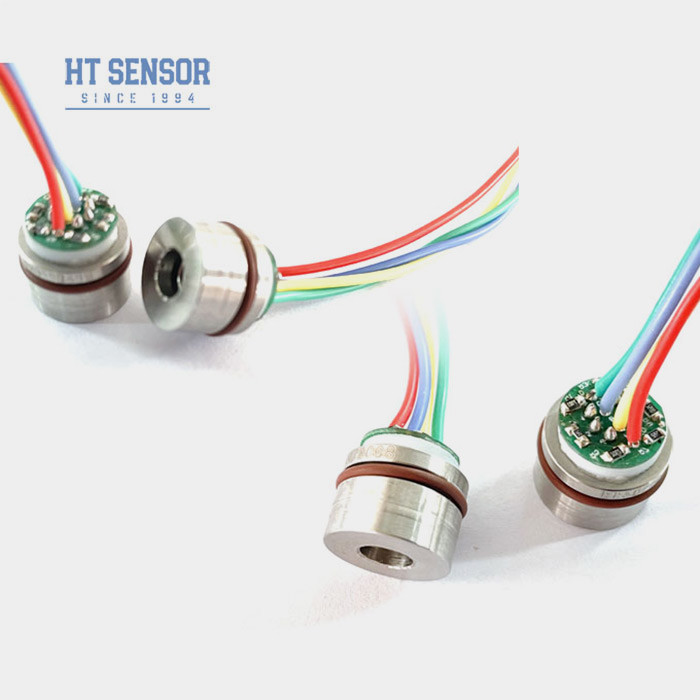

HT15V 15mm Μίνι αισθητήρας πίεσης πυριτίου από ανοξείδωτο χάλυβα 10VDC
HT15V ΠιεζοανταποδοτικόΣιλικόνηΑισθητήρας πίεσης
Εισαγωγή αισθητήρα πίεσης από πυρίτιο 15 mm:
Το V είναι ένας πιεστικός αισθητήρας πίεσης από πυρίτιο με παροχή ισχύος σταθερής τάσης και έλεγχο εξόδου 10mv/V.Χρησιμοποιεί την πιεζοαποσταλτική επίδραση του διάχυτου πυριτίου για να μετρά με ακρίβεια τις πιέσεις υγρών και αερίωνΟ αισθητήρας πίεσης από πυρίτιο V έχει διάμετρο μόλις 15 mm, ανήκει στον εκλεκτό τύπο αισθητήρα πίεσης.Η εταιρεία μας μπορεί επίσης να αναλάβει ειδική προσαρμογή με βάση τις ανάγκες των χρηστών, όπως οι αισθητήρες πίεσης όλων των συγκολλημένων δομών, η ευρεία αντιστάθμιση θερμοκρασίας, η υψηλή αξιοπιστία, οι αισθητήρες κατά των κραδασμών και των δονήσεων, ειδικά για τα όπλα και τον εξοπλισμό εθνικής άμυνας.
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή πίεσης από πυρίτιο 15 mm:
- Χρησιμοποιεί προηγμένη τεχνολογία και ενσωματώνεται σε ένα 316L ανοξείδωτο χάλυβακατοικία
- Ευρύ φάσμα μέτρησης 0~350KPa~60MpaS
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
- Εφοδιασμός σταθερής τάσης
- Για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με 316Lσυμβατότητα από ανοξείδωτο χάλυβα
- Σύνθετο σχεδιασμό, ιδανικό για εφαρμογές με περιορισμένο χώρο
- Χρησιμοποιούνται σε συστήματα ελέγχου διαδικασιών για την παρακολούθηση και τον έλεγχο της πίεσης
- Συχνά χρησιμοποιείται σε συστήματα ψύξης και συμπιεστές αέρα για τη μέτρηση της πίεσης
- Ηλεκτρική τροφοδοσία: ≤10VDC
- Η τάση εξόδου κοινής λειτουργίας: 50% της εισόδου (τυπική)
- Αντίσταση εισόδου:4KΩ~20KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο 15 mm: | |||||
| Πεδίο μέτρησης | Διάμετρος (G) | 350KPa,1000KPa,2000Kpa | |||
| Απόλυτο (Α) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | ||||
| Σφραγισμένο | 3500KPaS,7MPaS,10MPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | ||
| Πλήρης έκδοση | 100±1 | 100±2 | mV | ||
| Μηδενική μετατόπιση θερμοκρασίας. | ±0.8 | ±2 | % F.S | ||
| Πλήρης κλίμακα θερμοκρασία. | ±0.8 | ±2 | % F.S | ||
| Αντισταθμισμένος Temp. | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 80MPa | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | ~ 20g | ||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 10V @ 25oC | |||||
| Σχέδιο κατασκευής | |
| Διάσταση |  |
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
1. στην συναρμολόγηση να δώσουν προσοχή στο μέγεθος του πυρήνα κέλυφος και ο πομπός για να συνεργαστούν, προκειμένου να επιτευχθεί αέριο απαίτηση
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι κατακόρυφα ευθυγραμμισμένο και εφαρμόζεται ομοιόμορφα πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το δοκιμαζόμενο μέσο δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με το χέρι ή με κοφτερό αντικείμενο για να αποφύγετε παραμόρφωση ή τρύπαση του διάφραγματος και βλάβη στον πυρήνα.
5. Να διατηρείται ανοιχτή στην ατμόσφαιρα η είσοδος πίεσης του θαλάμου αρνητικής πίεσης του αισθητήρα πίεσης μετρητή για να αποφεύγεται το νερό,υδρατμών ή διαβρωτικών μέσων από την είσοδο στον θάλαμο αρνητικής πίεσης του πυρήνα μέτρησης πίεσης.
6Εάν υπάρχει κάποια καρφίτσα αλλαγής, παρακαλούμε σύμφωνα με την ετικέτα στον πραγματικό αγωγό για αναφορά.
