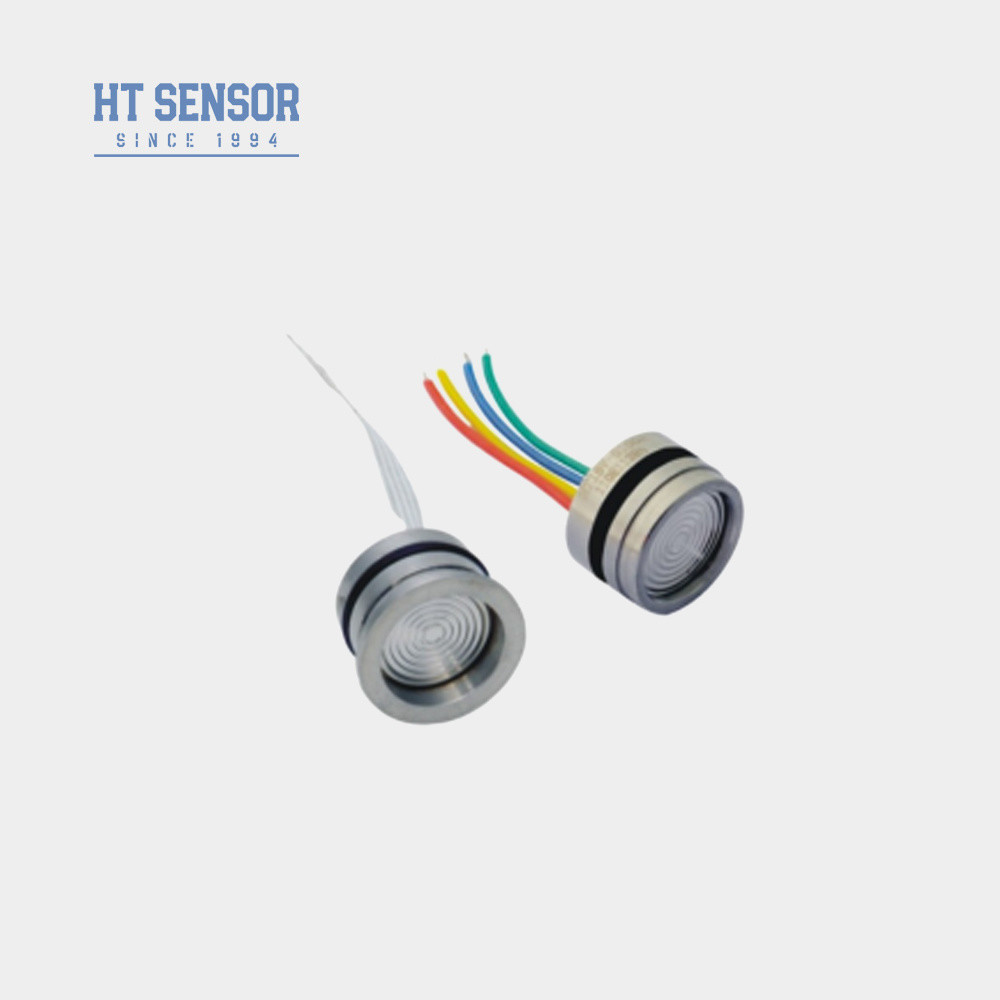

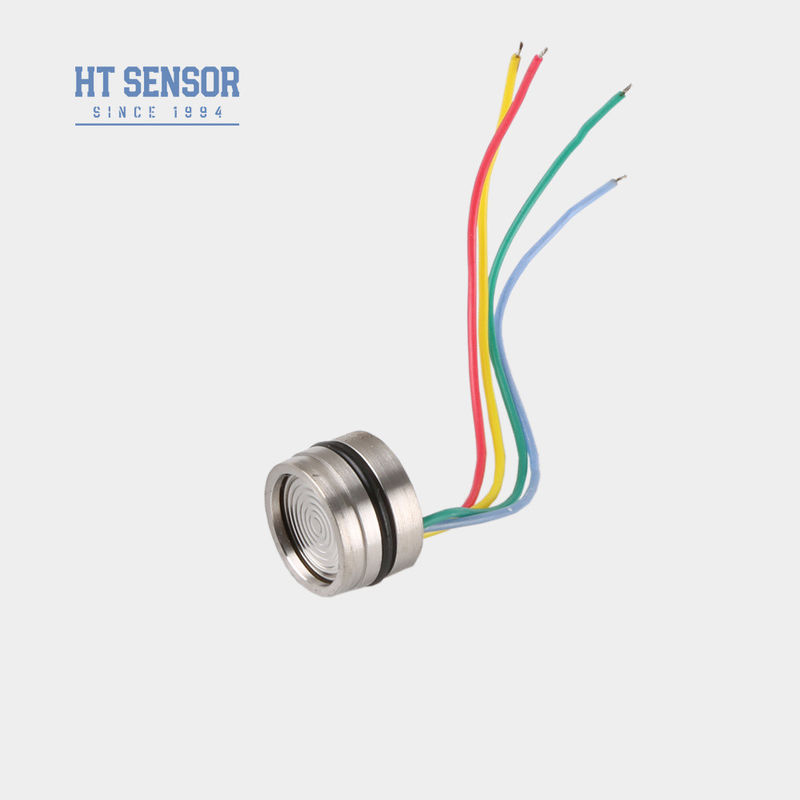

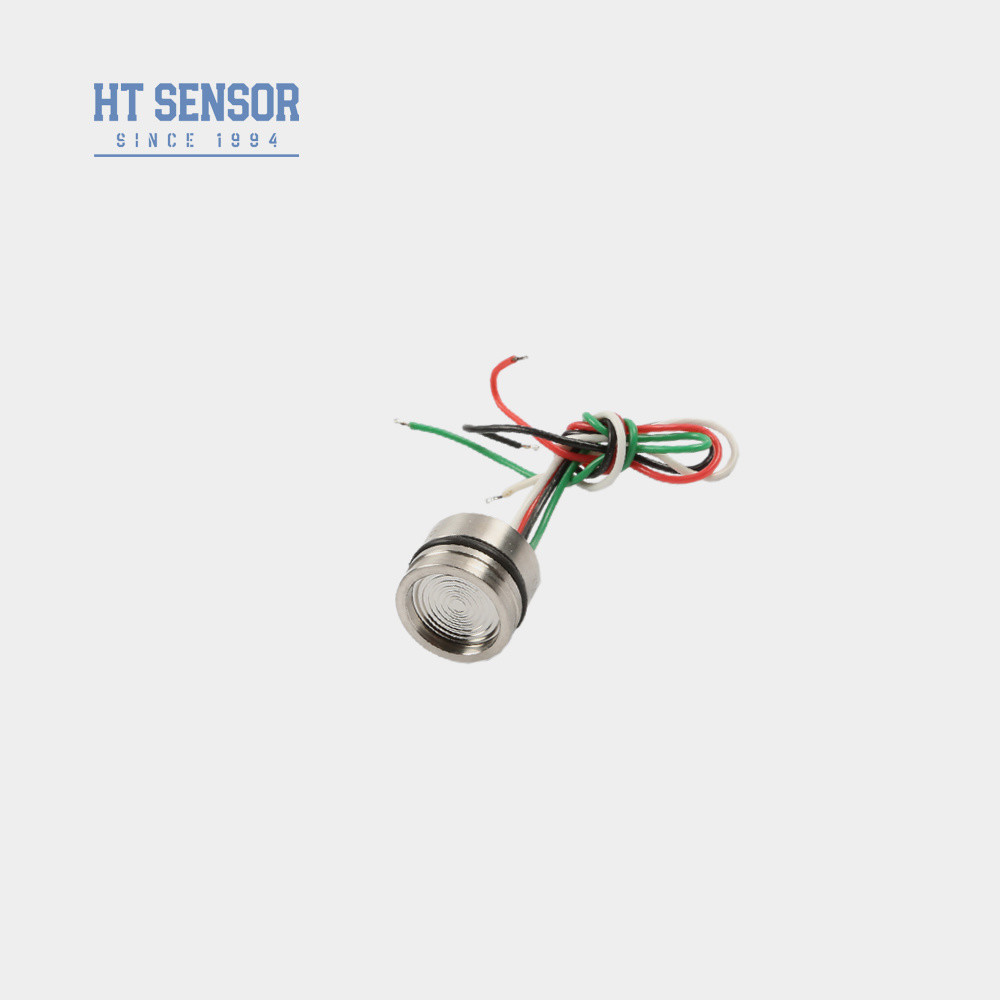

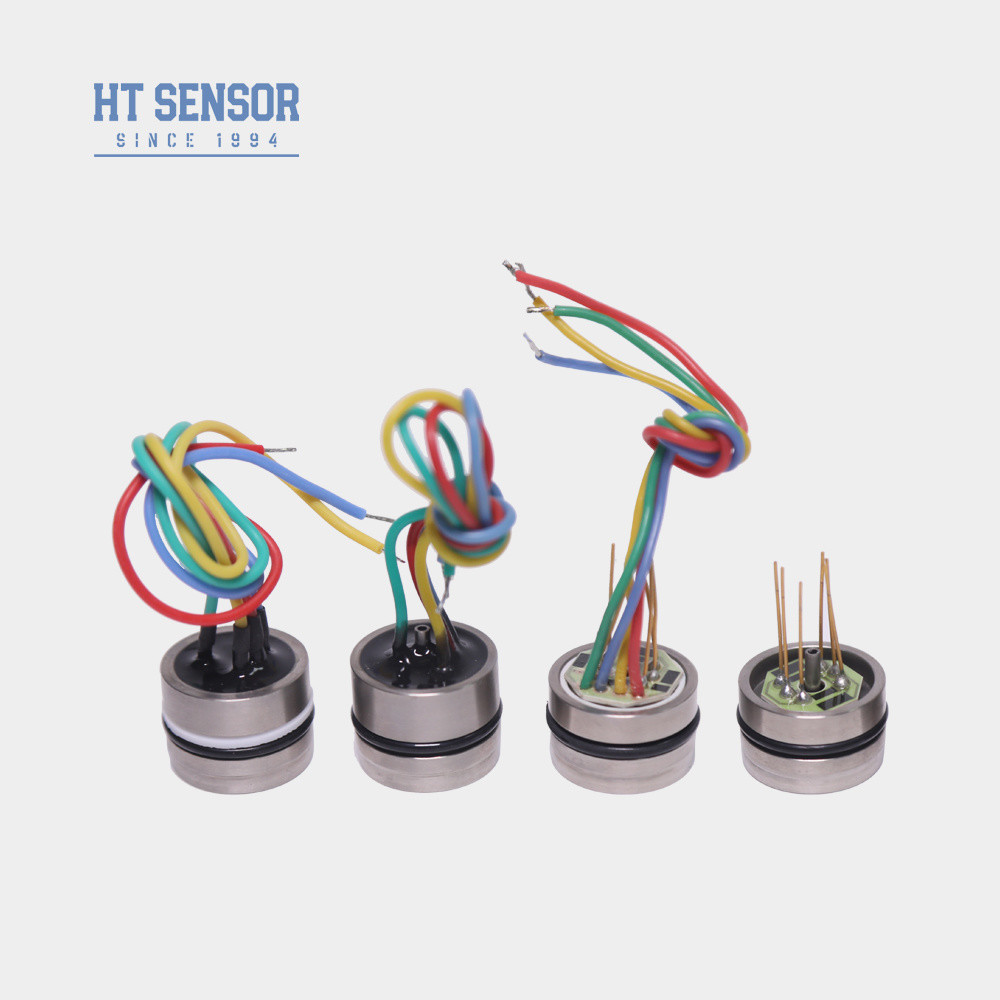

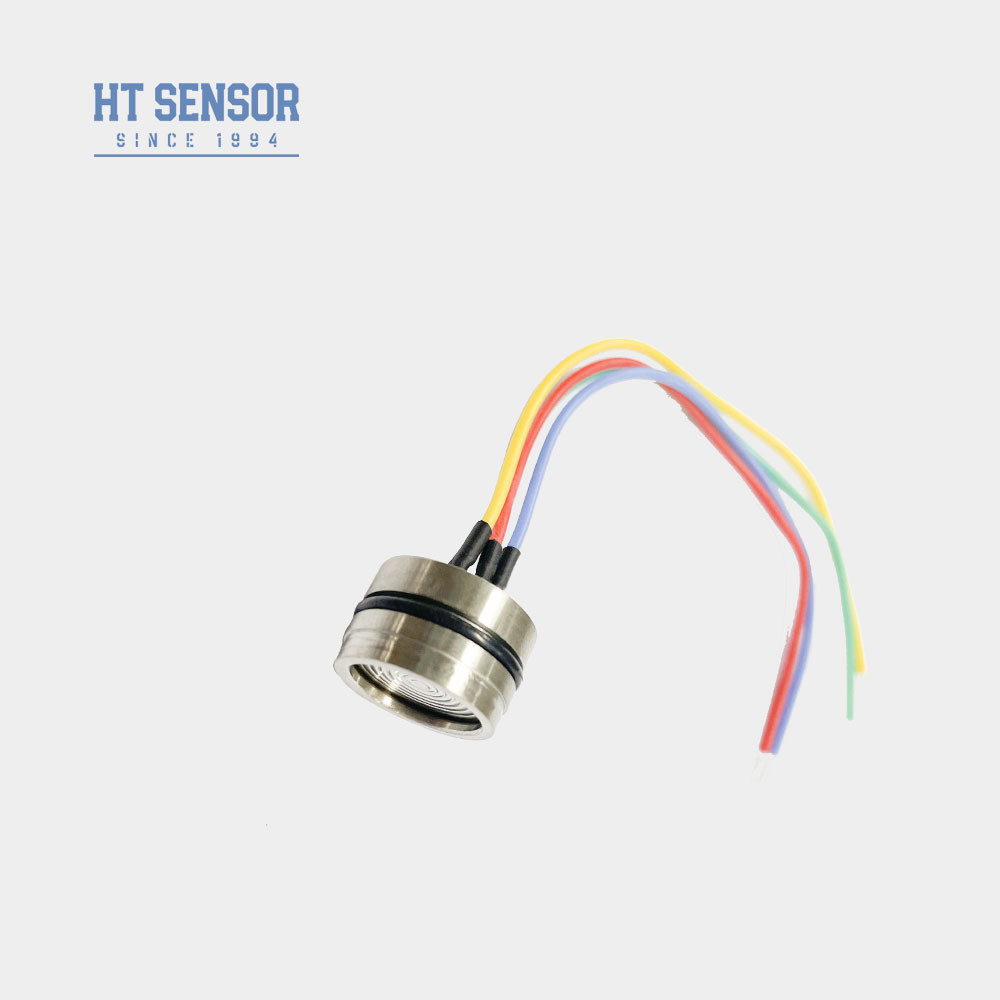

Αισθητήρας πίεσης στάθμης πιεζοαντίστασης σιλικόνης από ανοξείδωτο χάλυβα HT19 με πυρήνα αισθητήρα 4 καλωδίων
Product Details
| Μοντέλο ΑΡΙΘ.: | HT19F | Τύπος καλωδίωσης: | Τέσσερα καλώδια |
|---|---|---|---|
| Μέσο μέτρησης: | Αέριο και υγρό | Προσαρμοσμένο: | OEM |
| Μέσο πλήρωσης: | Πετρέλαιο πυριτίου | Μακροπρόθεσμη σταθερότητα: | 0.2%F.S/Year |
| Πακέτο μεταφοράς: | χαρτοκιβώτιο | Προσδιορισμός: | 19 χιλιοστά |
| Εμπορικό σήμα: | ΧένγκΤονγκ | Προέλευση: | Κίνα |
| Κωδικός Hs: | 9026209090 | Για: | Διαχυμένος μεταδότης πίεσης πυριτίου |
| Τύπος σήματος εξόδου: | Αναλογικό σήμα τύπου mv | Υλικό: | Ανοξείδωτο ατσάλι |
| Επισημαίνω |
Αισθητήρας πίεσης από ανοξείδωτο χάλυβα HT19,Αισθητήρας στάθμης πιεζοαντίστασης 4 καλωδίων,ανιχνευτής πίεσης πυριτίου με εγγύηση |
||
Product Description
Περιγραφή του προϊόντος
HT19 Πιεζοανταγωγικός αισθητήρας πίεσης πυριτίου
Εισαγωγή:
Το HT19 είναι ένας πιεστικός αισθητήρας πίεσης από πυρίτιο, ο οποίος διαθέτει ένα εξαιρετικά σταθερό διάχυτο συλλέκτη πυριτίου στον πυρήνα του.Με τη μετάδοση της πίεσης του μετρούμενου μέσου στο διάφραγμα πυριτίου μέσω διαφραγμού απομόνωσης και ελαίου πυριτίου, εξασφαλίζει ακριβή και αξιόπιστη μέτρηση των πιέσεων υγρών και αερίων.ο αισθητήρας υιοθετείται ευρέως σε απαιτητικές εφαρμογές, όπως συμπυκνωτές αέρα και συστήματα ψύξης.
Χαρακτηριστικά του προϊόντος:1Χρησιμοποιώντας προηγμένη τεχνολογία και 316L στερεόχοιρο ατσάλι υλικά όπως το τιτάνιο και το Hastelloy για το διάφραγμα
2Χρησιμοποιώντας κυκλώματα παχιάς ταινίας για την αντιστάθμιση θερμοκρασίας και το μηδενικό σημείο διόρθωση
3.εξαιρετική αξιοπιστία, επαναληπτικότητα και σταθερότητα
Εφαρμογές:
1.Κατάλληλο για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με 316L συμβατότητα από ανοξείδωτο χάλυβα
2Εφαρμόζεται σε διάφορες βιομηχανικές εγκαταστάσεις, συμπεριλαμβανομένων πετρελαίου, χημικών, μεταλλουργίας, ενέργειας και υδρολογίας
3Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες
4.Είναι κατάλληλο για υδραυλικά και πνευματικά συστήματα ελέγχου
5Χρησιμοποιείται σε εφαρμογές ελέγχου διαδικασιών
Ηλεκτρική απόδοση:
1Ηλεκτρική τροφοδοσία: ≤2mA DC (τυπική 1.5mA DC)
2.Αντίσταση εισόδου: 3KΩ~6KΩ
3.Αντίσταση εξόδου:2.5KΩ~6KΩ
4Ηλεκτρική σύνδεση: Χρυσοκάλυβες καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm.
| Παράμετροι απόδοσης: | |||||
| Πεδίο | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Σφραγισμένο | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος | 0±1 | 0±2 | mV | ||
| Έκδοση διαστήματος | ≤ 20KPa | 50 ± 10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Λάθος θερμοκρασίας μηδενικό | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Τεχνολογική ανάλυση | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Δαχτυλίδι νιτρικού ή δαχτυλίδι φθορίου | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | περίπου 20 γραμμάρια | ||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 1,5mA @ 25°C | |||||
| Σχέδιο κατασκευής | |
| Τύπος 1 | |
| Τύπος 2 | |
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
