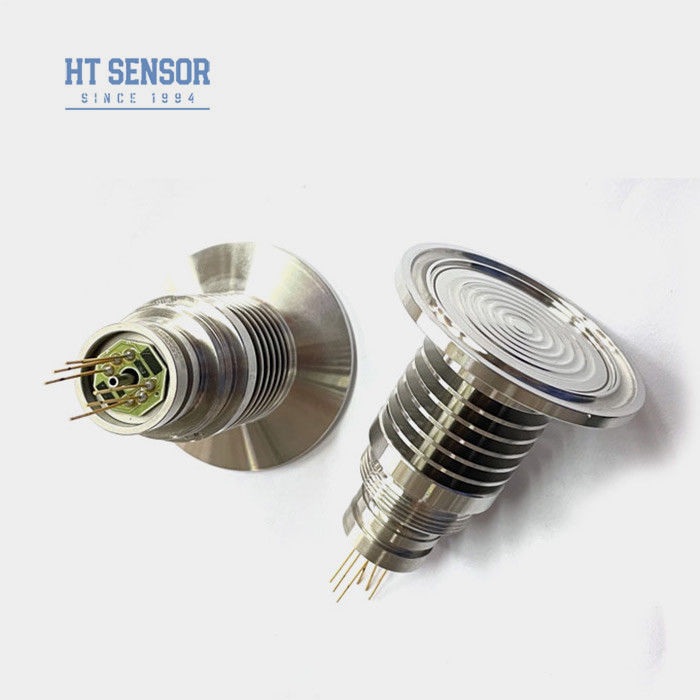

HT-IQT-B Διαχυμένος αισθητήρας πίεσης πυριτίου Υψηλής θερμοκρασίας αισθητήρας πίεσης νερού και πετρελαίου
Product Details
| Μοντέλο αρ.: | Δοκιμαστικό υλικό | Σειρά: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Τύπος καλωδίωσης: | Χρυσόχρυσες καρφίτσες Kovar | Μέσο μέτρησης: | ΑΕΡΑ και υγρό νερό και λάδι |
| Προσαρμοσμένος: | Προσαρμοσμένος | Νήμα: | 500,4 mm |
| Παραγωγή: | σήμα των MV | Εξουσία: | 1,5mA |
| Προσδιορισμός: | 500,4 mm | Τύπος: | Διαχυμένος αισθητήρας πίεσης πυριτίου |
| Τύπος σήματος εξόδου: | Αναλογικό | Υλικό: | 316L από ανοξείδωτο χάλυβα |
| Επισημαίνω |
Δέκτης πίεσης διάχυτης πυριτίου HT-IQT-B,Αισθητήρας πίεσης πυριτίου διαχυμένου σε νερό,Αισθητήρας πίεσης ύδατος-ελαίου υψηλής θερμοκρασίας |
||
Product Description
Ηλεκτρονικός αισθητήρας HT-IQT-B Διαχυμένος αισθητήρας πίεσης πυριτίου για νερό ή λάδι υψηλής θερμοκρασίας
HT-IQT-BΠιεζοανταποδοτικόΑισθητήρας πίεσης πυριτίου
Εισαγωγή αισθητήρα πίεσης διάχυτου πυριτίου:
Ο αισθητήρας πίεσης από πυρίτιο HT - IQT - B είναι ένα είδος ενσωματωμένου διαφράγματος. Η πίεση μεταφέρθηκε στο ευαίσθητο τσιπ μέσω διαφράγματος από ανοξείδωτο χάλυβα και σφραγισμένου πετρελαίου σιλικόνης.Το τσιπ του αισθητήρα μετατρέπει την πίεση σε ένα ανιχνεύσιμο ηλεκτρικό σήμα millivoltΈτσι, μπορούμε να παρατηρήσουμε διαισθητικά την τιμή πίεσης του μετρούμενου μέσου.υψηλής θερμοκρασίας μέσο αποτέλεσμα μέτρησης είναι καλόΤο γυμνό επίπεδο διάφραγμα είναι εύκολο στο καθαρισμό και έχει καλή επίδραση στη μέτρηση των ιξώδεις μέσων.
Χαρακτηριστικά του προϊόντοςαπό διάχυτο πυρίτιο αισθητήρα πίεσης:
- 316L ατσάλινη συσκευασία.
- Αντιστάθμιση θερμοκρασίας και διόρθωση μηδενικού σημείου μέσω παχιάς ταινίας.
- Δομή διαφράγματος υψηλής θερμοκρασίας για εύκολο καθαρισμό.
- Για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με 316Lσυμβατότητα από ανοξείδωτο χάλυβα.
- Βιομηχανία τροφίμων και ποτών
- Ελέγχος βιομηχανικών διαδικασιών.
- Η παροχή ενέργειας: ≤ 2mA DC (0,4-1,5mA DC).
- Αντίσταση εισόδου: 2,5KΩ~6KΩ.
- Αντίσταση εξόδου: 2,5KΩ~6KΩ.
- Ηλεκτρική σύνδεση: Χρυσές καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm.
| Παραμέτρους απόδοσηςαπό διάχυτο πυρίτιο αισθητήρα πίεσης: | |||||
| Πεδίο μέτρησης | Διάμετρος (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Σφραγισμένο | 3500 KPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | ||
| Πλήρης έκδοση | ≤ 20KPa | 50 ± 10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Αντισταθμισμένος Temp. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | ~ 220g | ||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 1,5mA @ 25°C | |||||
| Σχέδιο κατασκευής | |
| Διάσταση |
|
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
απαιτούμενη αεροστεγνότητα
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
| Εταιρεία |
| ΕΠΠ |
.
.
