5V Silicon Piezoresistive Pressure Sensor Διαφραγματικός αισθητήρας πίεσης με Pin Connect κυψέλη πίεσης
Product Details
| Μοντέλο ΑΡΙΘ.: | HT26V | Τύπος σήματος εξόδου: | Αναλογικό 10mv/V |
|---|---|---|---|
| Εξουσία: | 5-10VDC | Υλικό: | Ανοξείδωτο ατσάλι |
| Τύπος νήματος: | Οχι | Μέσο μέτρησης: | Αέριο και υγρό |
| Διαμάντι: | 19 χιλιοστά | Ψηλά: | OEM |
| Πακέτο μεταφοράς: | χαρτοκιβώτιο | Προέλευση: | Κίνα |
| Τύπος: | Αισθητήρας πίεσης πυριτίου | Προσαρμογή: | Διαθέσιμο | Προσαρμοσμένο αίτημα |
| Επισημαίνω |
5V ανιχνευτής πίεσης πυριτίου,Αισθητήρας πίεσης διαφράγματος πυριτίου 5V,Αισθητήρας πίεσης διαφράγματος με σύνδεση πιν |
||
Product Description

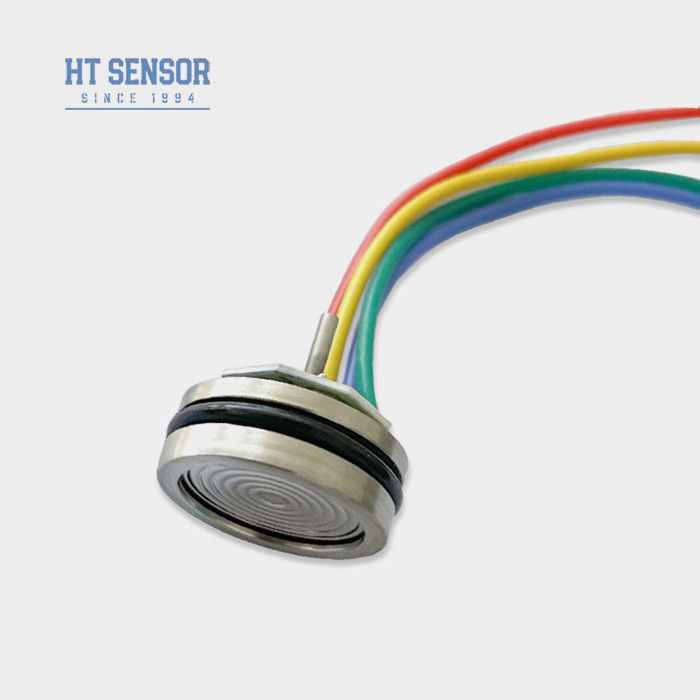

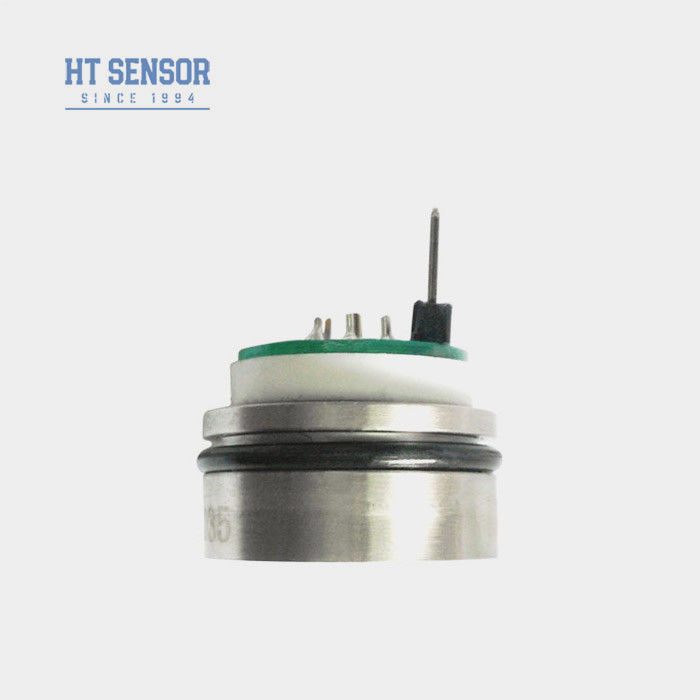

Hengtong HT26V 5V Δυναμικός αισθητήρας πίεσης πυριτίου με σύνδεση πιν
HT26V Πυρηνικός αισθητήρας πίεσης
Εισαγωγή αισθητήρα πίεσης από πυρίτιο:
Το HT26V είναι ένας πιεστικός αισθητήρας πίεσης από πυρίτιο με πυρήνα από πολύ σταθερό διάχυτο κρύσταλλο πυριτίου.Η διαφορά πίεσης του μετρούμενου μέσου μεταδίδεται στο διάφραγμα πυριτίου μέσω του διαφραγμού απομόνωσης 316L και του σφραγιστικού ελαίου πυριτίου.Η κατασκευή είναι κατασκευασμένη από κανονική διάμετρο 19mm, ιδιαίτερα προσαρμοσμένα, μέρη από ανοξείδωτο χάλυβα μπορεί να είναι τόσο χαμηλά όσο 7mm. 5-10V σταθερή παροχή ισχύος τάσης, κανονική έξοδος.Ο αισθητήρας πίεσης HT26V είναι εξοπλισμένος με δαχτυλίδι O για σφράγιση πίεσης και εύκολη εγκατάσταση.
- Η παροχή σταθερής τάσης και οι εξόδοι τυποποιημένων σημάτων
- Υψηλή αξιοπιστία και εξαιρετική σταθερότητα
- Η ύψος είναι 7mm, διάφορες δομές μπορούν να προσαρμοστούν
- Εφαρμόζεται σε διάφορες βιομηχανικές εγκαταστάσεις διεργασιών, συμπεριλαμβανομένων πετρελαίου, χημικών, μεταλλουργίας, ενέργειας και υδρολογίας.
- Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες
- Διορθωτικά για συστήματα ελέγχου υδραυλικών και πνευματικών
- Χρησιμοποιείται σε εφαρμογές ελέγχου διαδικασιών
- Ηλεκτρική τροφοδοσία: ≤10VDC
- Η τάση εξόδου κοινής λειτουργίας: 50% της εισόδου (τυπική)
- Αντίσταση εισόδου:4KΩ~20KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας και Συνδετήρες καρφίτσες.
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο: | |||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Σφραγισμένο | 3500KPaS,7MPaS,10MPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | ||
| Πλήρης έκδοση | ≤ 20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2.5 | % F.S | |
| ≥35kPa | ±0.8 | ±1.5 | % F.S | ||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.8 | ±1.5 | % F.S | ||
| Αντισταθμισμένη προσωρινή. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | 3 φορές την πλήρη κλίμακα | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | ~ 25g | ||||
| Οι παράμετροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: σταθερή τάση 10V και θερμοκρασία περιβάλλοντος 25oC | |||||
| Σχέδιο κατασκευής | |
| Τύπος πίεσης < 3,5 MPaS |
|
| Κανονικό ≥3,5MPaS < 40MPaS |
|
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
απαιτούμενη αεροστεγνότητα
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
| ΕΠΠ |
.
.
| Εταιρεία |
