Ένταλμα μεταδότης πίεσης Hengtong BP93420-IC
Product Details
| Σχήμα αριθ.: | BP93420-IC | Περιοχή πίεσης: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| Αποδόσεις: | 4-20mA /0-5VDC /0-10VDC /0,5-4,5VDC | Δύναμη: | 3.3-5.5VDC /12-36VDC |
| Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση | Τύπος δομής: | Διαχυμένος μεταδότης πίεσης πυριτίου |
| Μέσο μέτρησης: | Υγρά | Αξία ακρίβειας: | 00,5% |
| Αξιολόγηση IP: | IP65 | Προσαρμογή: | Διαθέσιμος Προσαρμοσμένο αίτημα |
| Επισημαίνω |
Hengtong BP93420-IC pressure transmitter,high temperature pressure sensor,industrial pressure transmitter with warranty |
||
Product Description

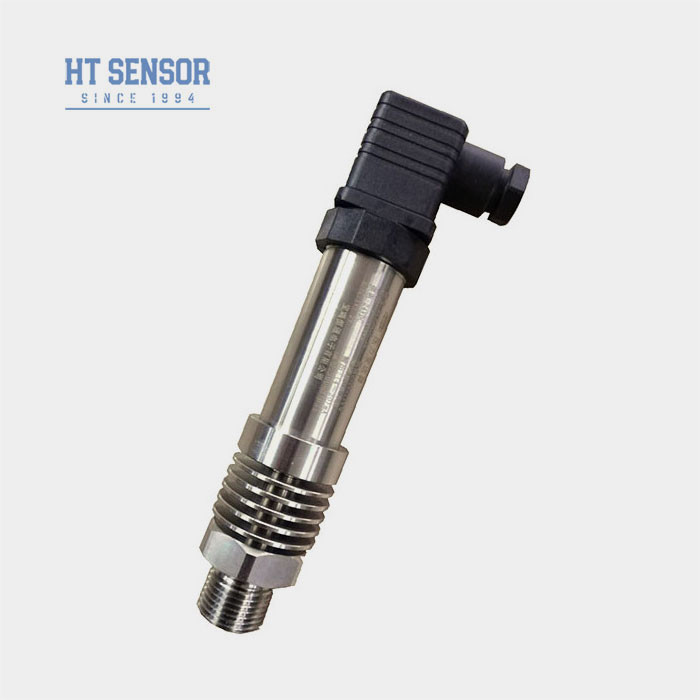

Ένταλμα μεταφοράς πίεσης Hengtong BP93420-IC για περιβάλλον υψηλών θερμοκρασιών
Αισθητήρας μεταφοράς πίεσης BP93420IC
Εισαγωγή αισθητήρα μεταφοράς πίεσης:
Το BP93420-IC είναι ένας αισθητήρας μεταδότης πίεσης υψηλής θερμοκρασίας που χρησιμοποιεί τον προηγμένο πυρήνα σιλικόνης αντίστασης πίεσης HT19 ως πυρήνα μέτρησης.Ο αισθητήρας συλλαμβάνει αποτελεσματικά την πίεση του μετρούμενου μέσου μέσω μιας ειδικής δομής διάσπασης θερμότητας που ενσωματώνεται στον πομπό.Η εξαιρετική αυτή σχεδίαση το καθιστά ιδανικό για απαιτητικά περιβάλλοντα με υψηλές θερμοκρασίες, καθιστώντας το ιδανική επιλογή για εφαρμογές που περιλαμβάνουν:Βρίσκει ευρεία χρήση σε βιομηχανικές διεργασίες και συστήματα που απαιτούν ακριβή και αξιόπιστη πίεσημετρήσεις ακόμη και σε δύσκολες ρυθμίσεις υψηλών θερμοκρασιών
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή μεταφοράς πίεσης:
- 1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης
- 2Διάρθρωση από ανοξείδωτο χάλυβα
- 3. μηδενικό και πλήρη κλίμακα ρυθμιζόμενο
- 4Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα
Εφαρμογέςμε ανιχνευτή μεταφοράς πίεσης:
- 1- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
- 2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
- 3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
- 4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
| Παραμέτροι απόδοσης αισθητήρα μεταδότης πίεσης | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | 00,1% FS |
| Υστερέση | 00,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 150 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,4 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
| Συμβουλές παραγγελίας |
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3Όταν παραγγέλνονται πομποί με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα γειωμένα.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20oC έως 250oC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20oC, είναι απαραίτητο να επιλέξετε σφραγίδα O-ring EPDM.
6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m, διαθέσιμο σε τρία υλικά.Παρακαλούμε να το προσδιορίσετε στην σειρά.
7Για ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.
| Οδηγός παραγγελίας | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | -Τίποτα.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και μετά την πώληση μας θα απαντήσει με τις ερωτήσεις σας σε 24 ώρες, η εξ αποστάσεως καθοδήγηση από το δίκτυο PC είναιΠάντα διαθέσιμη.
